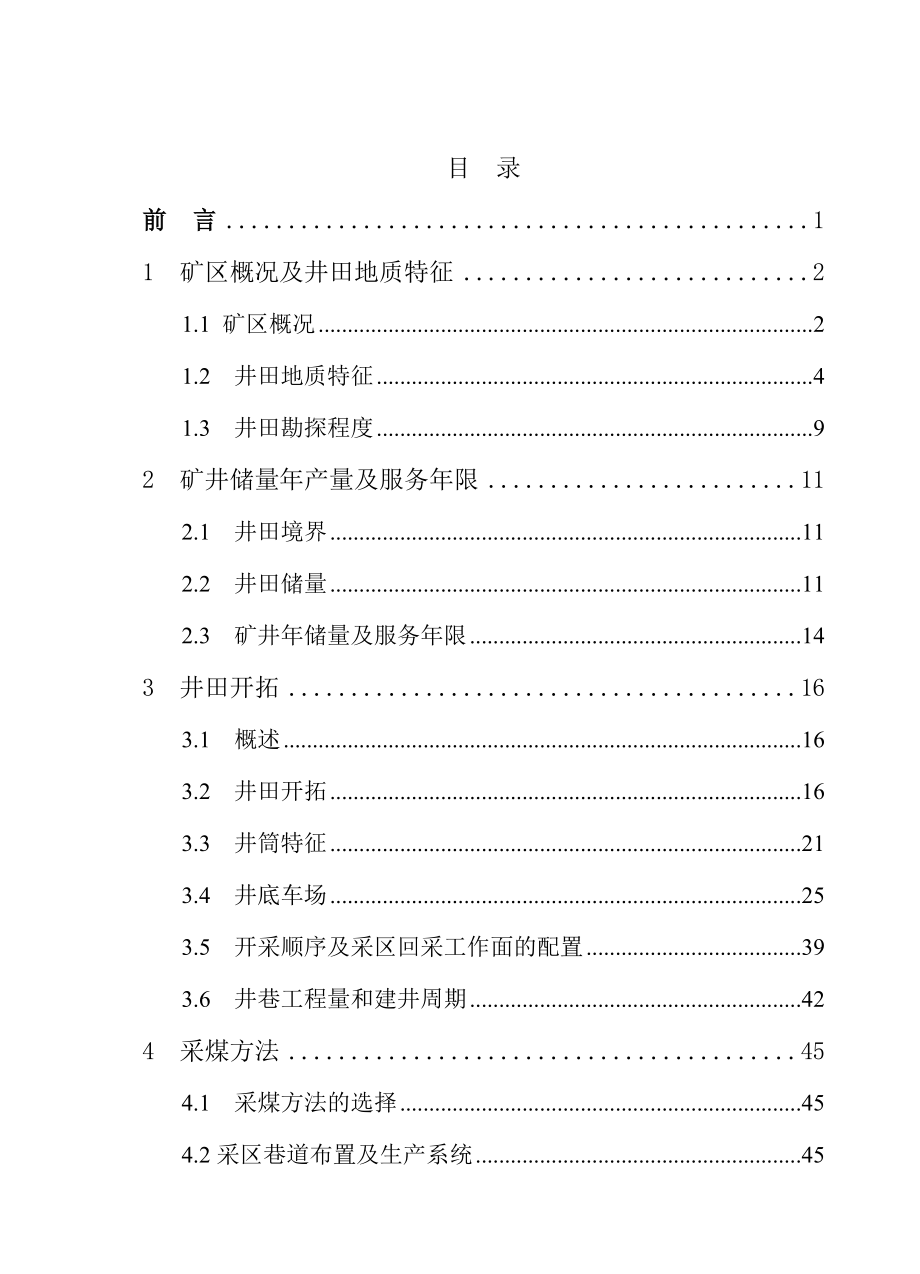

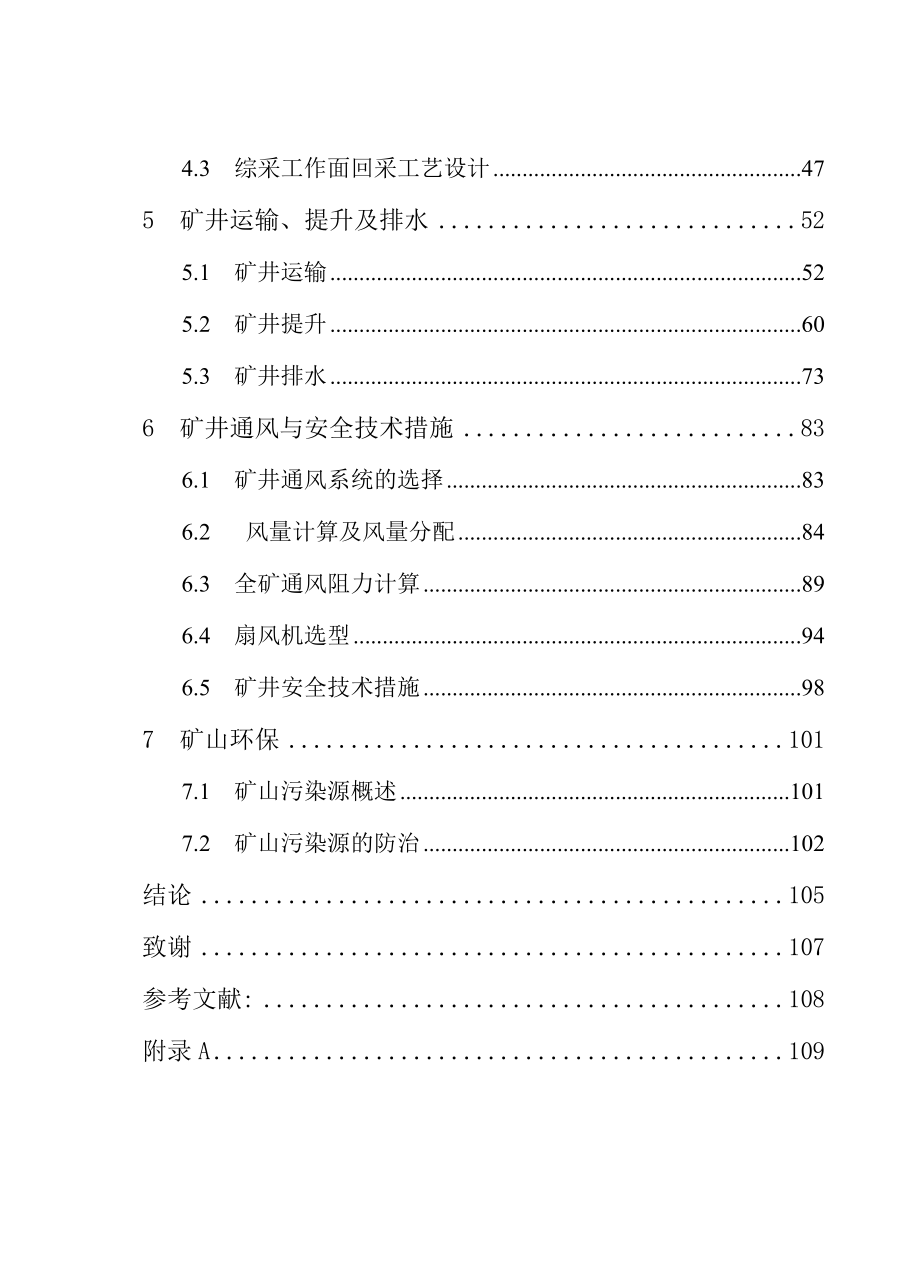

1、目 录前 言11 矿区概况及井田地质特征21.1 矿区概况21.2 井田地质特征41.3 井田勘探程度92 矿井储量年产量及服务年限112.1 井田境界112.2 井田储量112.3 矿井年储量及服务年限143 井田开拓163.1 概述163.2 井田开拓163.3 井筒特征213.4 井底车场253.5 开采顺序及采区回采工作面的配置393.6 井巷工程量和建井周期424 采煤方法454.1 采煤方法的选择454.2采区巷道布置及生产系统454.3 综采工作面回采工艺设计475 矿井运输、提升及排水525.1 矿井运输525.2 矿井提升605.3 矿井排水736 矿井通风与安全技术措施83

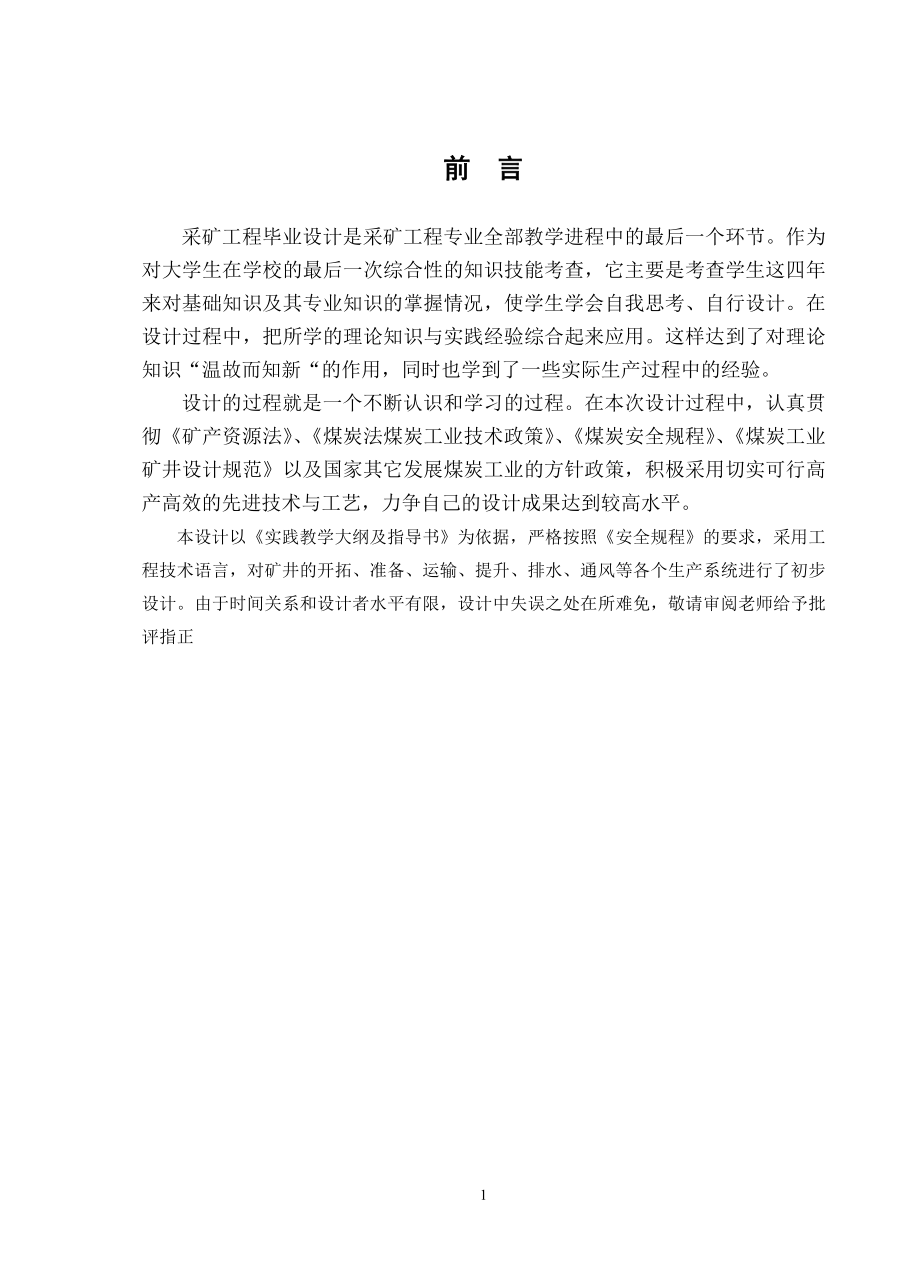

2、6.1 矿井通风系统的选择836.2 风量计算及风量分配846.3 全矿通风阻力计算896.4 扇风机选型946.5 矿井安全技术措施987 矿山环保1017.1 矿山污染源概述1017.2 矿山污染源的防治102结论105致谢107参考文献:108附录A109前 言采矿工程毕业设计是采矿工程专业全部教学进程中的最后一个环节。作为对大学生在学校的最后一次综合性的知识技能考查，它主要是考查学生这四年来对基础知识及其专业知识的掌握情况，使学生学会自我思考、自行设计。在设计过程中，把所学的理论知识与实践经验综合起来应用。这样达到了对理论知识“温故而知新“的作用，同时也学到了一些实际生产过程中的经验。
3、设计的过程就是一个不断认识和学习的过程。在本次设计过程中，认真贯彻矿产资源法、煤炭法煤炭工业技术政策、煤炭安全规程、煤炭工业矿井设计规范以及国家其它发展煤炭工业的方针政策，积极采用切实可行高产高效的先进技术与工艺，力争自己的设计成果达到较高水平。本设计以实践教学大纲及指导书为依据，严格按照安全规程的要求，采用工程技术语言，对矿井的开拓、准备、运输、提升、排水、通风等各个生产系统进行了初步设计。由于时间关系和设计者水平有限，设计中失误之处在所难免，敬请审阅老师给予批评指正1181 矿区概况及井田地质特征1.1 矿区概况1.1.1、井田位置与范围成庄煤矿（以下简称井田），位于沁水煤田南翼，晋城市西
4、北20km处，跨泽州和沁水两县。工业广场位于泽州县下村镇史村,地理坐标为北纬353411353950,东经11236061124349。井田范围：根据中华人民共和国国土资源部于2002年10月14日颁发的成庄矿采矿许可证（副本）证号：1000000220020，有效期限28年9个月（2002年10月至2031年7月）。成庄井田北至大阳井田南界，南以纬线3941500为界，东以煤层露头及小窑为界，西以经线51500为界，东西倾斜长约3.4km，南北走向长约6.5km，面积21.5km2。山西省煤炭工业局于2005年6月9日颁发的成庄矿煤炭生产许可证（副本）（证号：G040502004G3），矿井
5、生产能力180万t/a，有效期限2005年6月9日至2007年12月30日。1.1.2、交通条件太（原）焦（作）铁路由井田东10余km处通过，侯（马）月（山）铁路从西南约7km处通过。矿井有铁路专用线经古书院矿与太焦铁路接轨，距古书院矿18km。207国道（太原洛阳）在成庄矿东侧约20多km处通过，晋（城）长（治）、晋（城）阳（城）、晋（城）焦（作）、长（治）邯（郸）、太（原）长（治）高速公路已建成通车。交通极为便利（图1-1）。图1-1 成庄矿交通位置图1.2 井田地质特征地层井田内含煤地层主要为上石炭统太原组（C3t）和下二叠统山西组（P1s）。1.2.1、地层1.2.1.1、太原组（C3
6、t）K1石英砂岩（相当于晋祠砂岩）底或相当层位至K7砂岩底。连续沉积于本溪组之上，为主要含煤地层之一。由灰色中、细粒砂岩，灰黑色粉砂岩、泥岩，灰色粘土泥岩、石灰岩、硅质岩、菱铁矿及煤组成。属海陆交互相沉积。自下而上K2、K3、K5三层石灰岩普遍发育，层位稳定，是对比煤层的良好标志层。自下而上编号依次为：16、14、13、11、8、7、6、5号，5号煤层薄而不稳定，属不可采煤层，根据规范要求。其余七层煤均为不可采煤层。煤层总厚7.79m。K1石英砂岩：灰灰白色，细粒结构，含少量泥质及星散状黄铁矿，硅质胶结，分选性良好。沉积不稳定。厚0m-5.43m，平均3.30m。K2石灰岩：深灰色、厚层状，致
7、密坚硬，块状，性脆，裂隙充填方解石脉。上部质纯，含有燧石条带，底部含较多的泥质、有机质及星散状黄铁矿。靠下部常夹有薄层钙质泥岩。含小泽蜒、似纺锤蜓及腕足类等动物化石。厚7.10m-14.13m，平均9.85m。位于太原组下部。K3石灰岩：为13号煤顶板。灰深灰色，厚层状，致密坚硬，性脆，夹少量燧石条带，含腕足类及蜓类等动物化石。沉积稳定，厚0.20m-6.19m，平均2.80m。K4石灰岩：为11号煤顶板，深灰色，含泥质较多，沉积不稳定，厚0m-0.90m，平均0.49m。K5石灰岩：位于本组上部，为7号煤顶板。深灰色，致密坚硬，质不纯，含星散状黄铁矿及腕足类动物化石，沉积稳定，厚1.00m4
8、.48m，平均2.35m。1.2.1.2、山西组（P1s）K7砂岩底（或相当层位的粉砂岩）至K8砂岩底，与下伏太原组呈整合接触，为主要含煤地层之一。由灰白灰色，中、细粒砂岩，灰黑色粉砂岩，泥岩及13层煤组成，其中主要煤层一层，编号3号，平均厚度6m，是本组唯一可采煤层。本组滨岸为过渡相沉积，在成庄、段都、坪头一带，均有零星出露。本组厚39.45m73.08m，平均49.83m，分上下两层段叙述如下：（1）下段：K7砂岩底至K砂岩底，厚20m左右，以灰色、深灰色细粒砂岩，灰黑色粉砂岩、泥岩及3号煤层组成。3号煤层以下岩层常夹有不规则菱铁矿结核，具水平层理及不规则的水平层理，含保存不好的植物化石。
9、K7砂岩：灰色、深灰色细粒砂岩，富含煤粒及暗色矿物，具缓波状层理，夹泥质包裹体，局部为中粒砂岩、粉砂岩。厚0.35m14.09m，平均3.98m。3号煤层：赋存于本段上部，结构简单、沉积稳定，为本区主要可采煤层之一。厚4.75m7.15m，平均厚6m。（2）上段：K砂岩底至K8砂岩底，一般厚30m左右，以灰白色中粒砂岩，灰色薄层细砂岩，灰黑色粉砂岩及泥岩组成，间夹不稳定的薄煤层12层。K砂岩：为山西组中部的一层砂岩，灰白色、中粒、钙质胶结。斜层理，沉积稳定，厚0.36m29.00m，平均8.04m。山西省地处华北古板块内部，属典型的板内构造。根据山西省区域地质志按断块构造学说的划分方案，晋城矿
10、区位于华北断块中的吕梁太行断块沁水块坳东部次级构造单元沾尚武乡阳城北北东向褶带南段（图3-3-1）。沁水块坳是山西省最大的四级构造单元，总体呈北北东向展布，沁水煤田的范围与块坳相当。沁水块坳是一个被断裂围限的矩形断块，主体部分出露二叠系和三叠系，周缘翘起，下古生界出露。沁水块坳形成于中生代，是受水平挤压形成的坳陷。相对周缘构造单元而言，沁水块坳较稳定，变形强度由边缘向内部减弱。块坳主体部分发育开阔的北北东向短轴褶曲，两翼岩层倾角一般小于20，边缘断层多为逆冲性质，尤其是东西两侧边缘均向外侧逆冲，显示了水平挤压特征。沁水块坳东侧以晋（城）获（鹿）断裂带与太行山块隆相接。该断裂带是一条区域性的大断
11、层，省内延展超过320km，总体走向北北东。有迹象表明，晋获断裂带生成时间较早，中生代燕山运动中“死而复苏”，表现为由西向东位移的逆冲断裂带。由于变形强度的差异，尤其是后期隆升剥蚀和改造的差异，晋获断裂带表现为分段特征。黎城以北基岩露头区，逆冲断裂保存完好，变质基底逆冲于下古生界之上。黎城以南线形构造仍然十分清楚，南段庄头断层至晋城之间地表出露为由古生界组成的线形褶皱。 本井田位于太行山复背斜西翼，沁水盆地东翼南端。为阳城山字形构造体系脊柱部分南端东侧及马蹄形盾地的北侧与新华夏构造体系的复合部位。北西向压扭性开阔背向斜褶曲伴有少数与褶曲轴向近似垂直的张性断裂和与褶曲轴向斜交的扭性断裂。表121
12、 主要地质构造特征表煤组煤层一般厚度（m）煤层结构顶底板岩性稳定性可采程度倾角（）容重（t/m3）夹石层数夹石厚度顶板底板下石盒子组3#5.86.35普遍含一层夹石一般为0.3m左右泥岩或粉砂岩粉砂泥岩较稳定局部不可采4左右，1.3561.2.2、井田构造井田内构造主要为走向北北东（北部）逐渐转折为北东向（南部），倾向北西的单斜构造。井田内地层平缓，倾角310，一般在6以内。在此基础上发育着波幅不大两翼平缓，开阔的背向斜褶曲构造，褶曲轴向大多为北西南东向,使井田内地层呈波状起伏。伴有少数落差较小，延伸长度较短的高角度正断层。断层走向多为北东向，倾向多为北西。所见断层落差均未超过20m，属小型断
13、层。落差小于5m的断层和小型陷落柱较为发育。但在矿井生产过程中未发现岩浆岩活动。总的说来，本井田构造仍属简单类。1.2.3、水文地质成庄井田东缘为长河冲积洪积河谷地带，井田地势西北高、东南低、东西向沟谷发育，沟谷水流注入长河。长河为沁河支流，由东北向西南从井田东缘流过 。史村河、河底河等长河支流由西北向东南注入长河（这些河流均为石盒子组泉水补给，其补给面积小）为季节性河流。长河全长约20km，两岸发育有狭窄的阶地，河谷内建有南庄水库。井田内的史村河、河底河的上游分别建有刘村，常坡两座水库。河流、水库渗漏段、地表水补给地下水。成庄井田从水文地质单元上来讲，属延河泉域。延河泉是我省较大的岩溶大泉之
14、一，它位于阳城县东冶乡延河村北沁河西岸。高出河面约5m，出露地层为奥陶系中统上马家沟组灰岩，泉水沿上马家沟组灰岩底部涌出，其单泉平均流量为3.1m3/s。延河泉泉口出露标高463.78m，泉水流量受降水影响大，不稳定系数为2.3。由于受地层岩性、地质构造、岩溶、地形和水文网的控制，整个泉域构成一个完整的从补给、径流到排泄的地下水流域。中奥陶统厚层石灰岩是组成延河泉域的主要含水层，沁水向斜使泉域地层构成南部向北，东西两侧向中间倾斜的储水构造。泉域的东边界为晋获断裂带；西边界为震旦系变质岩；南边界为山西与河南间的天然分水岭（老地层出露段）；北边界为寺头断层。延河泉域东邻晋城三姑泉域，东北靠长治辛安
15、泉域、北倚洪洞广胜寺泉域，总面积为2990km2，其中奥陶系出露面积1316km2。成庄井田位于长河上游一带，在区域水文地质上，属长河径流带的中上游。井田内上、下马家沟组岩溶十分发育，有大的溶洞，据钻孔揭露，溶洞内有大的涌沙现象。岩溶地下水的补给来自东部和东北部高平一带的灰岩裸露区和浅埋区的降雨入渗补给，以及丹河上游径流灰岩区和断裂的渗漏补给。由于晋获断裂带（延河泉域东边界）以大阳为界，分为南北两段，南段为阻水断裂，北段为透水段，在高平一带为导水断裂，岩溶地下水处于分流状态，一部分地下水补给成庄地区，一部分流向三姑泉。因此，成庄井田内的岩溶地下水资源极其丰富。井田内岩溶地下水供水井出水量极其可观，单井出水量达22002800m3/d。井田内的区域地下水，除奥陶系岩溶水外，还有石炭系薄层中厚层石灰岩裂隙水和二叠系砂岩裂隙水，以及第四系冲积层孔隙水。但这部分地下水分布范围局限，一般水量不是很大。现简述如下：（一）第四系冲积层孔隙潜水
