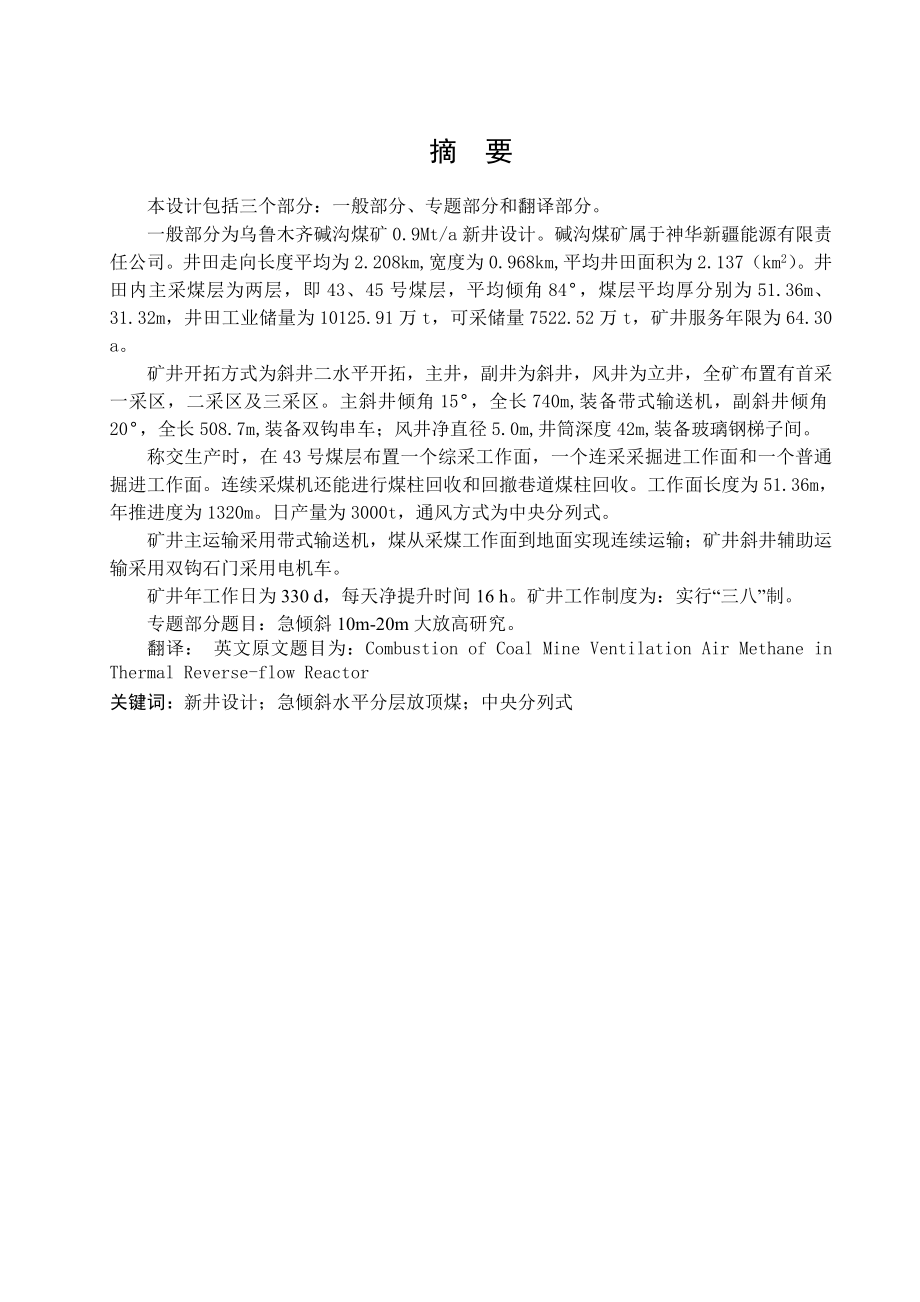

1、摘 要本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分为乌鲁木齐碱沟煤矿0.9Mt/a新井设计。碱沟煤矿属于神华新疆能源有限责任公司。井田走向长度平均为2.208km,宽度为0.968km,平均井田面积为2.137（km2）。井田内主采煤层为两层，即43、45号煤层，平均倾角84，煤层平均厚分别为51.36m、31.32m，井田工业储量为10125.91万t，可采储量7522.52万t，矿井服务年限为64.30 a。矿井开拓方式为斜井二水平开拓，主井，副井为斜井，风井为立井，全矿布置有首采一采区，二采区及三采区。主斜井倾角15，全长740m,装备带式输送机，副斜井倾角20，全长508
2、.7m,装备双钩串车；风井净直径5.0m,井筒深度42m,装备玻璃钢梯子间。称交生产时，在43号煤层布置一个综采工作面，一个连采采掘进工作面和一个普通掘进工作面。连续采煤机还能进行煤柱回收和回撤巷道煤柱回收。工作面长度为51.36m，年推进度为1320m。日产量为3000t，通风方式为中央分列式。矿井主运输采用带式输送机，煤从采煤工作面到地面实现连续运输；矿井斜井辅助运输采用双钩石门采用电机车。矿井年工作日为330 d，每天净提升时间16 h。矿井工作制度为：实行“三八”制。专题部分题目：急倾斜10m-20m大放高研究。翻译： 英文原文题目为：Combustion of Coal Mine V

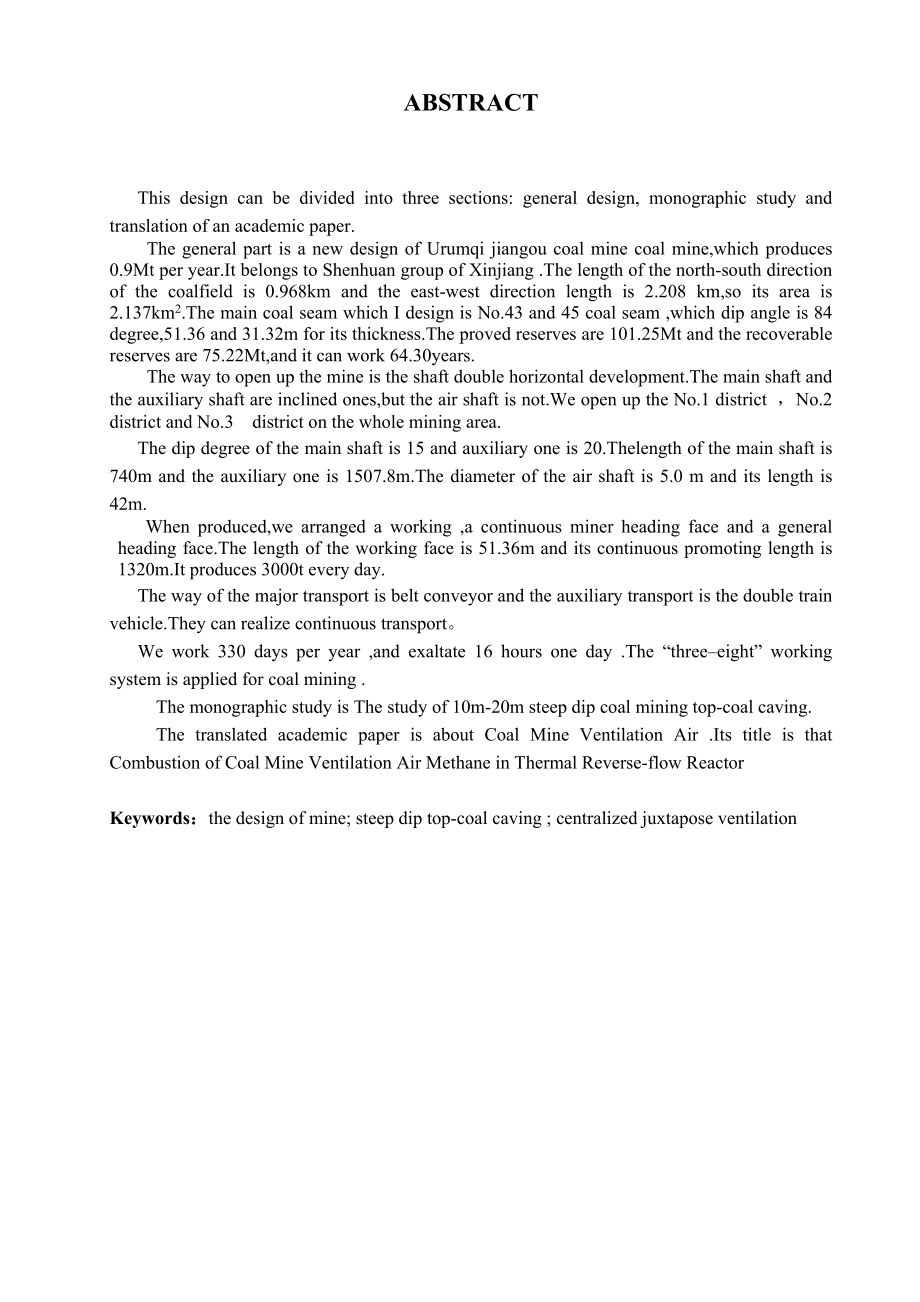

3、entilation Air Methane in Thermal Reverse-flow Reactor 关键词：新井设计；急倾斜水平分层放顶煤；中央分列式ABSTRACTThis design can be divided into three sections: general design, monographic study and translation of an academic paper.The general part is a new design of Urumqi jiangou coal mine coal mine,which produces 0.9Mt p
4、er year.It belongs to Shenhuan group of Xinjiang .The length of the north-south direction of the coalfield is 0.968km and the east-west direction length is 2.208 km,so its area is 2.137km2.The main coal seam which I design is No.43 and 45 coal seam ,which dip angle is 84 degree,51.36 and 31.32m for
5、its thickness.The proved reserves are 101.25Mt and the recoverable reserves are 75.22Mt,and it can work 64.30years.The way to open up the mine is the shaft double horizontal development.The main shaft and the auxiliary shaft are inclined ones,but the air shaft is not.We open up the No.1 district ，No
6、.2 district and No.3 district on the whole mining area.The dip degree of the main shaft is 15 and auxiliary one is 20.Thelength of the main shaft is 740m and the auxiliary one is 1507.8m.The diameter of the air shaft is 5.0 m and its length is 42m.When produced,we arranged a working ,a continuous mi
7、ner heading face and a general heading face.The length of the working face is 51.36m and its continuous promoting length is 1320m.It produces 3000t every day.The way of the major transport is belt conveyor and the auxiliary transport is the double train vehicle.They can realize continuous transport。
8、We work 330 days per year ,and exaltate 16 hours one day .The “threeeight” working system is applied for coal mining . The monographic study is The study of 10m-20m steep dip coal mining top-coal caving. The translated academic paper is about Coal Mine Ventilation Air .Its title is that Combustion o

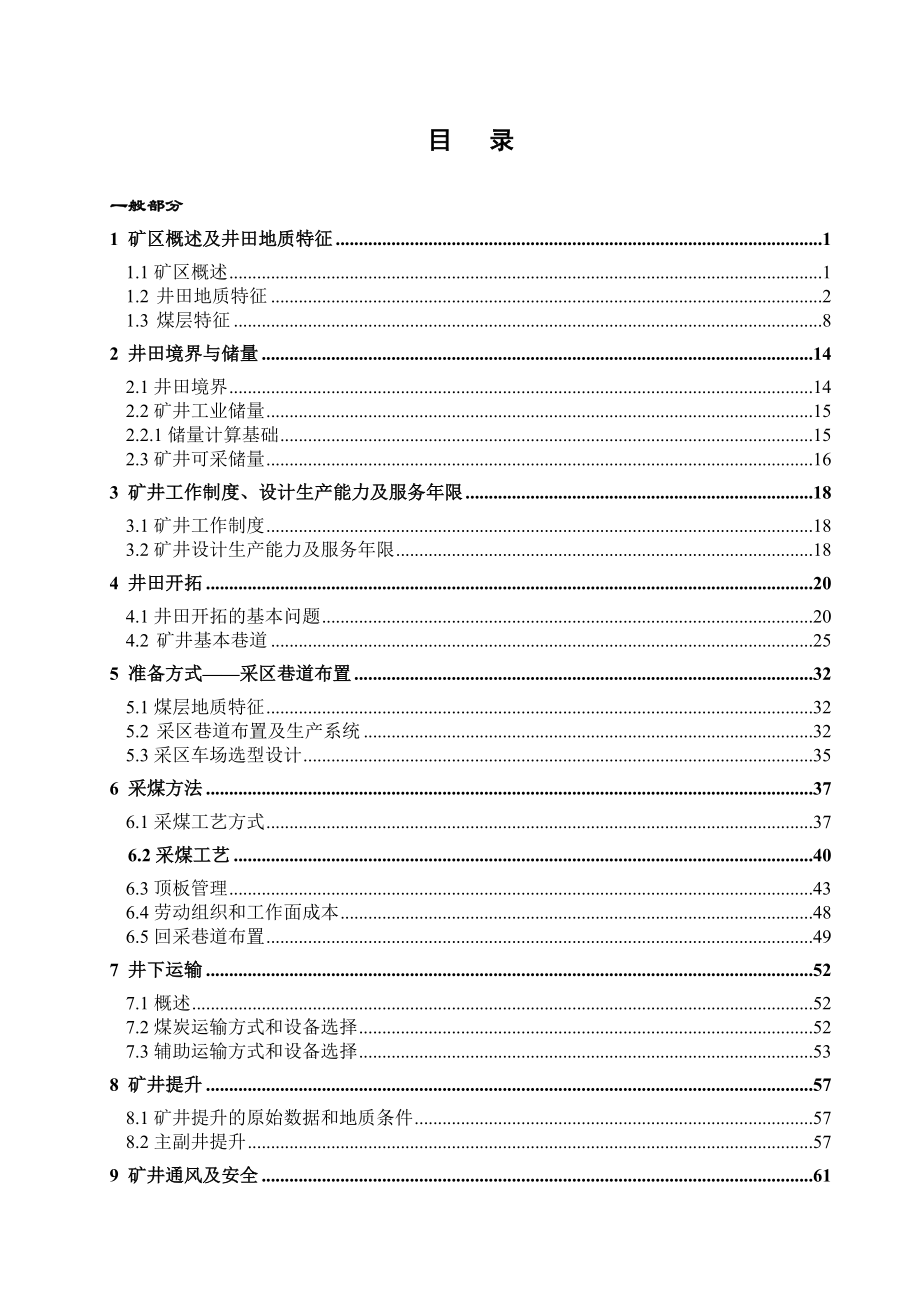

9、f Coal Mine Ventilation Air Methane in Thermal Reverse-flow ReactorKeywords：the design of mine; steep dip top-coal caving ; centralized juxtapose ventilation目 录一般部分1 矿区概述及井田地质特征11.1矿区概述11.2 井田地质特征21.3 煤层特征82 井田境界与储量142.1井田境界142.2矿井工业储量152.2.1储量计算基础152.3矿井可采储量163 矿井工作制度、设计生产能力及服务年限183.1矿井工作制度183.2矿井设
10、计生产能力及服务年限184 井田开拓204.1井田开拓的基本问题204.2 矿井基本巷道255 准备方式采区巷道布置325.1煤层地质特征325.2 采区巷道布置及生产系统325.3采区车场选型设计356 采煤方法376.1采煤工艺方式376.2采煤工艺406.3顶板管理436.4劳动组织和工作面成本486.5回采巷道布置497 井下运输527.1概述527.2煤炭运输方式和设备选择527.3辅助运输方式和设备选择538 矿井提升578.1矿井提升的原始数据和地质条件578.2主副井提升579 矿井通风及安全619.1矿井通风系统选择619.2 采区及全矿所需风量649.3 全矿通风阻力计算7
11、09.4 选择矿井通风设备749.5 防止特殊灾害的安全措施7710 设计矿井基本技术经济指标79参考文献80专题部分810 引言821 国内外急倾斜煤层开采技术概况821.1急倾斜煤层开采技术现状821. 2碱沟煤矿采煤方法沿革852 急倾斜10M-20M大放高的研究883 大采高综采工作面巷道布置913. 1碱沟煤矿急倾斜煤层综采放顶煤工作面的巷道布置913.2巷道变形的观测933.3碱沟煤矿采煤工艺中技术的研究984 10M急倾斜煤层开采工作面矿山压力显现的基本认识1034.1工作面矿山压力显现的基本特征1044.2 综采放顶煤开采适应性评价109结论109参考文献111翻译部分112英
12、文原文113中文译文119致 谢123一 般 部 分 第 76 页1 矿区概述及井田地质特征1.1矿区概述1.1.1交通地理位置碱沟煤矿距乌鲁木齐市中心20km，有铁路专用线与兰新铁路连接，距乌市北站38km，并有沥青路与乌鲁木齐（216国道）奇台公路相接并与吐乌大高速公路相接,交通十分方便。地理坐标为：东径874053874424 北纬435306435441地理中心坐标为：东径874246 北纬435326 图1-1碱沟煤矿交通位置图1.1.2地形地貌和水文情况煤矿属博格达北麓的山前丘陵带，南高北低，最大海拔标高861m，最低739.20 m，相对高差121.80 m,小型沟谷纵横交错,大
13、型沟谷以南北走向为主,井田内煤系地层出露甚少,大部分为第四系黄土及亚砂土覆盖。由于井田范围内煤炭开采历史悠久,因此形成的采空区地表塌陷坑多有发育。地表水系发育，主要有八道湾河、碱沟、芦草沟。河水流量不大，仅在春季融雪期夏季暴雨季节洪水流量较大，见下表：表1-1 碱沟煤矿春季、夏季洪水量表水 系流 量八道湾河芦草沟日平均流量上游测站0.031-0.19m3/s日平均总量下游测站0.05-0.365m3/s0-0.214m3/s年平均总量下游测站356万m3年迳流总量下游测站457万m3135万m3备 注融雪季节外呈干枯状6月-5月 81-82实测1.1.3地区经济井田周围煤矿众多，是新疆乌鲁木齐
14、市重要的煤炭基地，工业产品主要以煤炭为主，附近有乌鲁木齐石油化工总厂，西南约4km处有苇湖梁电厂、七一纺织厂，还有新疆第二钢铁厂、新疆水泥厂、天山化工厂和新疆汽车改装厂等大中型企业。井田一带的冲洪积平原为农耕区，粮食作物有小麦、玉米，经济作物有葵花、油菜、打瓜子、蔬菜等。本区居民主要由汉、维、回等民族构成，以汉、维族为主。1.1.4矿区电力供应及通信电源：碱洪变电所位于本矿的东侧，距本矿约3.5km。该变电所的两回35kv电源分别引自露天矿35kv变电所及苇湖梁煤矿35kv变电所，线路规格分别为LGJ-185/5.6km及LGJ-185/12km，电压为35/6kv通信：矿井对外通信采用已有电信固定电话和移动通讯。矿井内部调度通信在矿调度室设置1台IXP3000型塔迪兰交换机。1.1.5矿区的气候条件本本区属大陆性干旱气候，据乌鲁木齐气象台历年资料，最高气温达40.6,最低气温为-26.3, 夏季昼夜温差悬殊。全年降水量小，蒸发量大，一般为1882.6mm，年平均降水量为206.0mm,6月份最大平均降水量达34.9mm,7月份最大蒸发量为434.0mm,10月份开始冰冻,冻结深度0.5-1.00米,3月初开始解冻,最大速8-12
