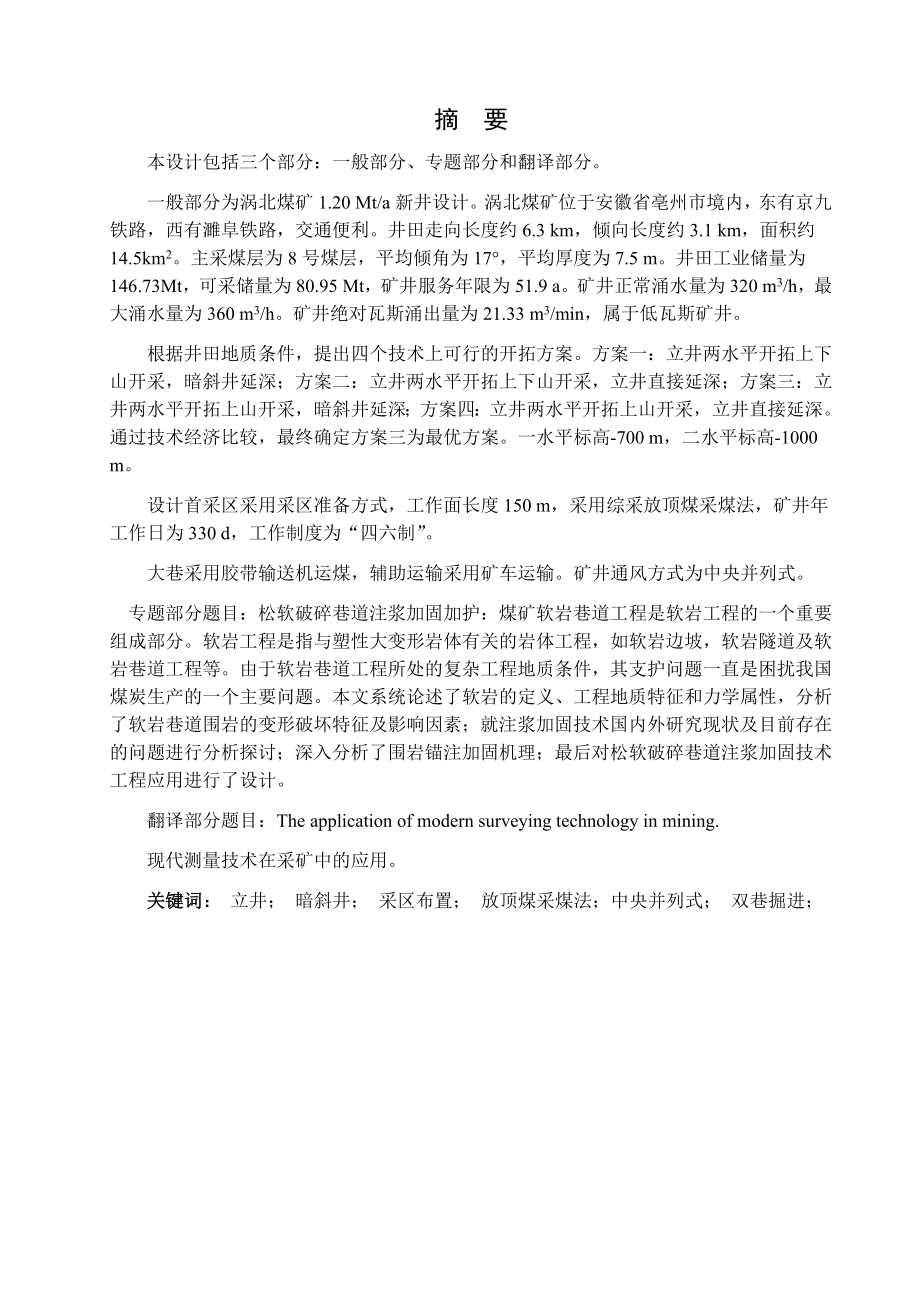

1、摘 要本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分为涡北煤矿1.20 Mt/a新井设计。涡北煤矿位于安徽省亳州市境内，东有京九铁路，西有濉阜铁路，交通便利。井田走向长度约6.3 km，倾向长度约3.1 km，面积约14.5km2。主采煤层为8号煤层，平均倾角为17，平均厚度为7.5 m。井田工业储量为146.73Mt，可采储量为80.95 Mt，矿井服务年限为51.9 a。矿井正常涌水量为320 m3/h，最大涌水量为360 m3/h。矿井绝对瓦斯涌出量为21.33 m3/min，属于低瓦斯矿井。根据井田地质条件，提出四个技术上可行的开拓方案。方案一：立井两水平开拓上下山开采，暗
2、斜井延深；方案二：立井两水平开拓上下山开采，立井直接延深；方案三：立井两水平开拓上山开采，暗斜井延深；方案四：立井两水平开拓上山开采，立井直接延深。通过技术经济比较，最终确定方案三为最优方案。一水平标高-700 m，二水平标高-1000 m。设计首采区采用采区准备方式，工作面长度150 m，采用综采放顶煤采煤法，矿井年工作日为330 d，工作制度为“四六制”。大巷采用胶带输送机运煤，辅助运输采用矿车运输。矿井通风方式为中央并列式。专题部分题目：松软破碎巷道注浆加固加护：煤矿软岩巷道工程是软岩工程的一个重要组成部分。软岩工程是指与塑性大变形岩体有关的岩体工程，如软岩边坡，软岩隧道及软岩巷道工程等
3、。由于软岩巷道工程所处的复杂工程地质条件，其支护问题一直是困扰我国煤炭生产的一个主要问题。本文系统论述了软岩的定义、工程地质特征和力学属性，分析了软岩巷道围岩的变形破坏特征及影响因素；就注浆加固技术国内外研究现状及目前存在的问题进行分析探讨；深入分析了围岩锚注加固机理；最后对松软破碎巷道注浆加固技术工程应用进行了设计。翻译部分题目：The application of modern surveying technology in mining.现代测量技术在采矿中的应用。关键词： 立井； 暗斜井； 采区布置； 放顶煤采煤法；中央并列式； 双巷掘进；ABSTRACTThis design can

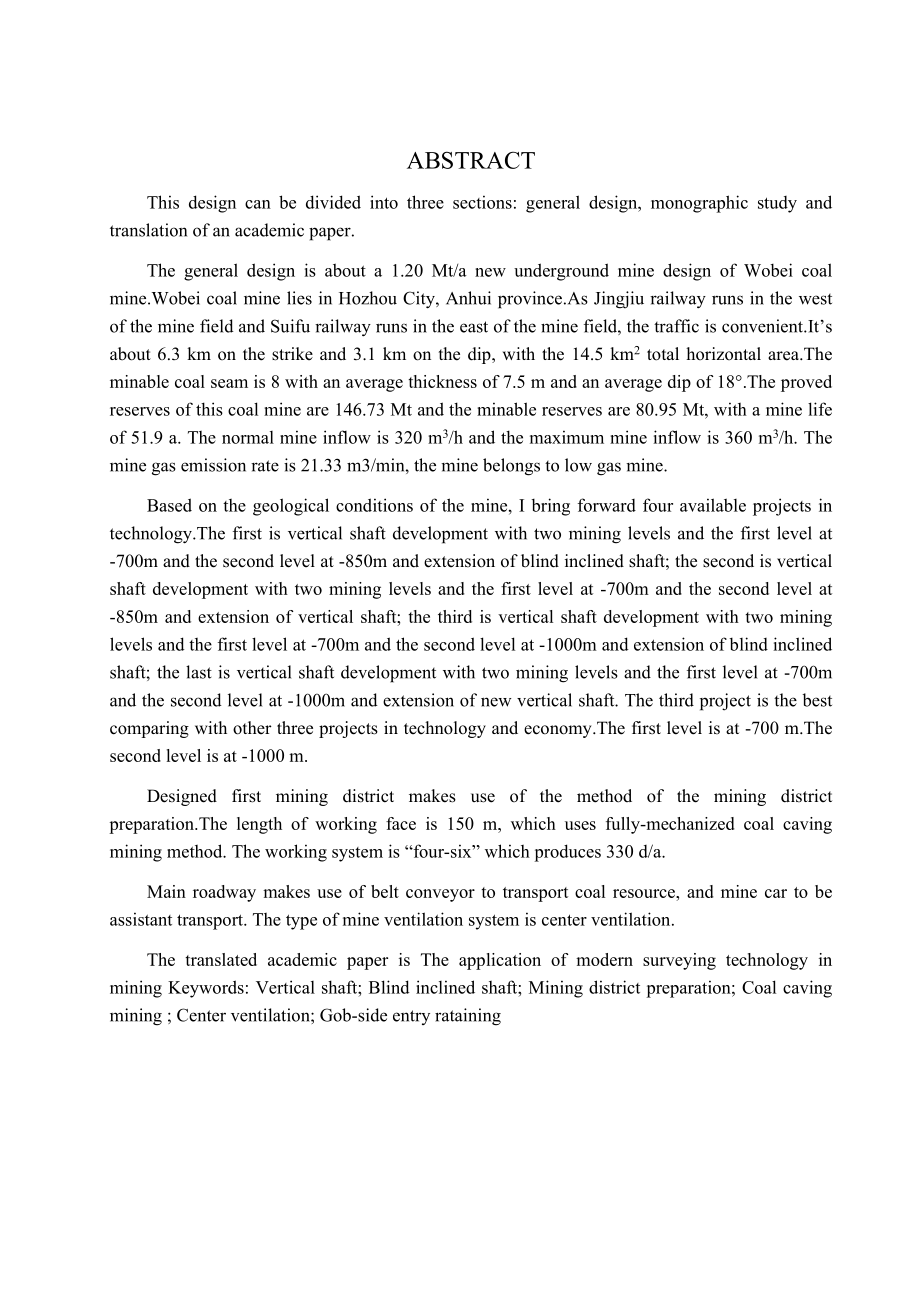

4、 be divided into three sections: general design, monographic study and translation of an academic paper.The general design is about a 1.20 Mt/a new underground mine design of Wobei coal mine.Wobei coal mine lies in Hozhou City, Anhui province.As Jingjiu railway runs in the west of the mine field and
5、 Suifu railway runs in the east of the mine field, the traffic is convenient.Its about 6.3 km on the strike and 3.1 km on the dip, with the 14.5 km2 total horizontal area.The minable coal seam is 8 with an average thickness of 7.5 m and an average dip of 18.The proved reserves of this coal mine are
6、146.73 Mt and the minable reserves are 80.95 Mt, with a mine life of 51.9 a. The normal mine inflow is 320 m3/h and the maximum mine inflow is 360 m3/h. The mine gas emission rate is 21.33 m3/min, the mine belongs to low gas mine. Based on the geological conditions of the mine, I bring forward four
7、available projects in technology.The first is vertical shaft development with two mining levels and the first level at -700m and the second level at -850m and extension of blind inclined shaft; the second is vertical shaft development with two mining levels and the first level at -700m and the secon
8、d level at -850m and extension of vertical shaft; the third is vertical shaft development with two mining levels and the first level at -700m and the second level at -1000m and extension of blind inclined shaft; the last is vertical shaft development with two mining levels and the first level at -70
9、0m and the second level at -1000m and extension of new vertical shaft. The third project is the best comparing with other three projects in technology and economy.The first level is at -700 m.The second level is at -1000 m.Designed first mining district makes use of the method of the mining district
10、 preparation.The length of working face is 150 m, which uses fully-mechanized coal caving mining method. The working system is “four-six” which produces 330 d/a.Main roadway makes use of belt conveyor to transport coal resource, and mine car to be assistant transport. The type of mine ventilation sy

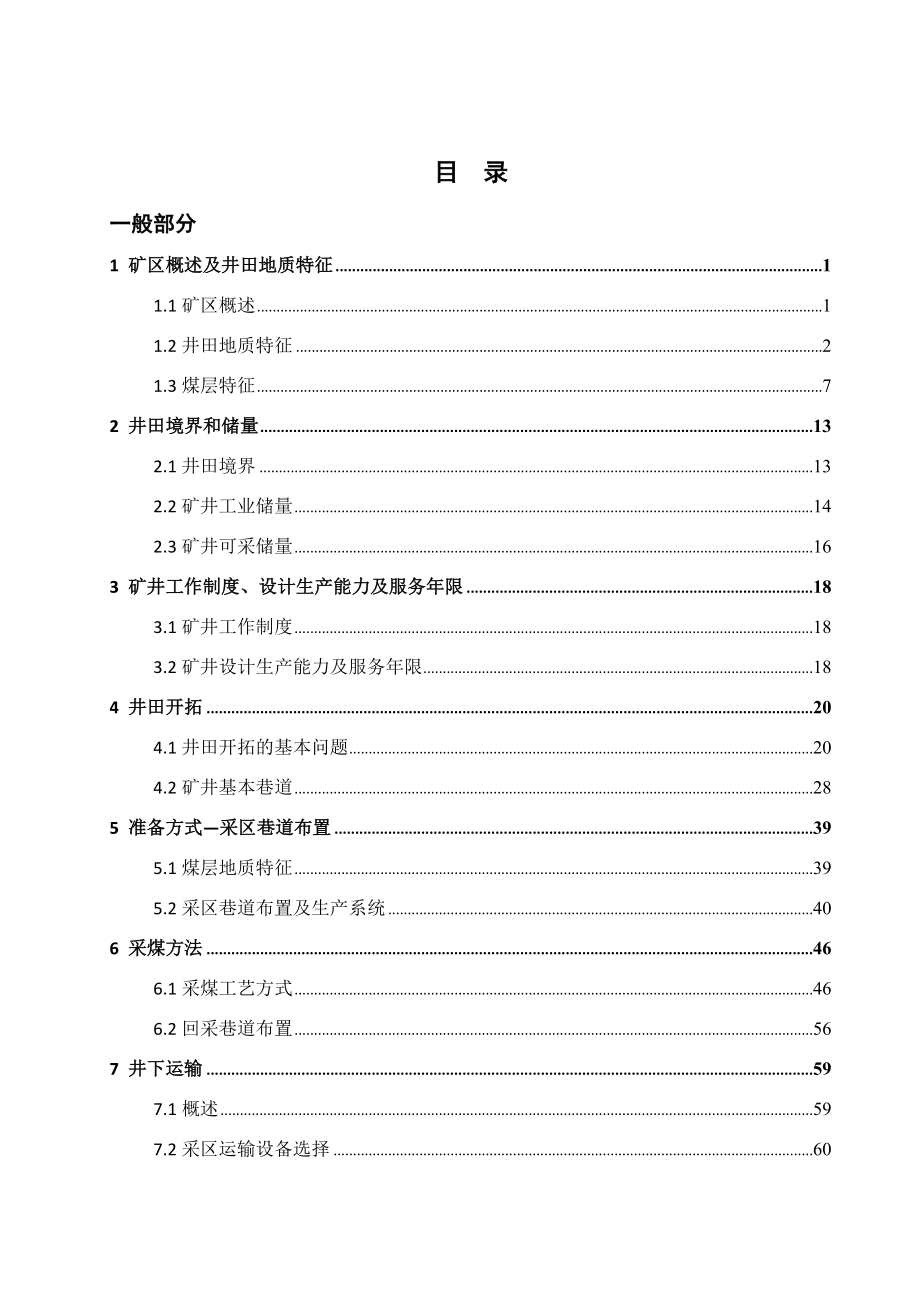

11、stem is center ventilation.The translated academic paper is The application of modern surveying technology in mining Keywords: Vertical shaft; Blind inclined shaft; Mining district preparation; Coal caving mining ; Center ventilation; Gob-side entry rataining目 录一般部分1 矿区概述及井田地质特征11.1矿区概述11.2井田地质特征21.
12、3煤层特征72 井田境界和储量132.1井田境界132.2矿井工业储量142.3矿井可采储量163 矿井工作制度、设计生产能力及服务年限183.1矿井工作制度183.2矿井设计生产能力及服务年限184 井田开拓204.1井田开拓的基本问题204.2矿井基本巷道285 准备方式采区巷道布置395.1煤层地质特征395.2采区巷道布置及生产系统406 采煤方法466.1采煤工艺方式466.2回采巷道布置567 井下运输597.1概述597.2采区运输设备选择607.3大巷运输设备选择618 矿井提升638.1概述638.2主副井提升639 矿井通风及安全679.1矿井地质、开拓、开采概况679.2
13、矿井通风系统的确定679.3采区风量计算719.4矿井通风阻力749.5矿井通风设备选型799.6特殊灾害的预防措施8410设计矿井基本技术经济指标85参考文献86专题部分松软破碎巷道注浆加固技术881引言882软岩性质及其工程分类903注浆理论的研究现状944围岩锚注加固机理分析975 松软破碎巷道注浆加固设计101参考文献：106英文原文108翻译部分The application of modern surveying technology in mining108中文译文114现代测量技术在采矿中的应用114致 谢118一般部分 第11页1 矿区概述及井田地质特征1.1矿区概述1.1.
14、1地理位置与交通矿井位置：涡北煤矿位于淮北平原西部，行政区划属安徽省涡阳县管辖。其中心南距涡阳县城4.0 km。地理坐标：东径11609581161245，北纬333053333448。矿井交通条件：濉阜铁路从矿井东南约3 km处通过，涡阳火车站距矿井中心约5 km；在矿井的西部（直线距离）约40 km处有京九铁路；涡阳至河南省永城，涡阳至阜阳、蚌埠、亳州、淮北及邻县已形成四通八达的公路网。涡河可长年通航小型机动船，上游可达亳州，下游直通淮河。矿区交通位置如图1.1.1。图1.1.1 交通位置示意图1.1.2地形地貌矿内地势平坦，地面标高29.4932.5 m，地势西北高东南低。矿内河渠纵横，
15、村庄密布，河渠两岸及道路两侧绿树成荫。1.1.3河流及水体本区属淮河水系。涡河及其支流武家河为长年性河流，由西北向东南流经矿井西南部。夏季洪水期，涡阳城关节制闸上游最高洪水位（1963年8月7日）标高为30.45 m，秋冬季枯水期，河水水位一般较低。人工开挖的灌溉沟渠中，较大的有涡新河。本区地下水较丰富，一般能满足居民生活及工业用水。1.1.4气候本区气候温和，属季风暖温带，半湿润气候，春秋温和少雨，夏季炎热多雨，冬季寒冷多风。19561990年年平均气温14.6 ，最高气温（1964年7月9日）41.2 ，最低气温（1969年2月5日）-24 。春秋季多东北风，夏季多东东南风，冬季多北西北风，平均风速为3.2 m/s。年平均降水量为811.8 mm，雨量多集中在七、八两个月。全年蒸发量1890.6 mm，全年无霜期215 d，冻结期最早为11月10日（1968年），最晚可至次年3月16日（1959年）。冻土最深可达19 cm（1977年1月6日）。1.1.5自然地震本区处于东西向和南北向大断裂的交汇带，曾有小地震发生，但没有灾害性的大震。根据安徽省地震局1996年编制出版的地震烈度区划图查得，本区地震基本烈度值为
