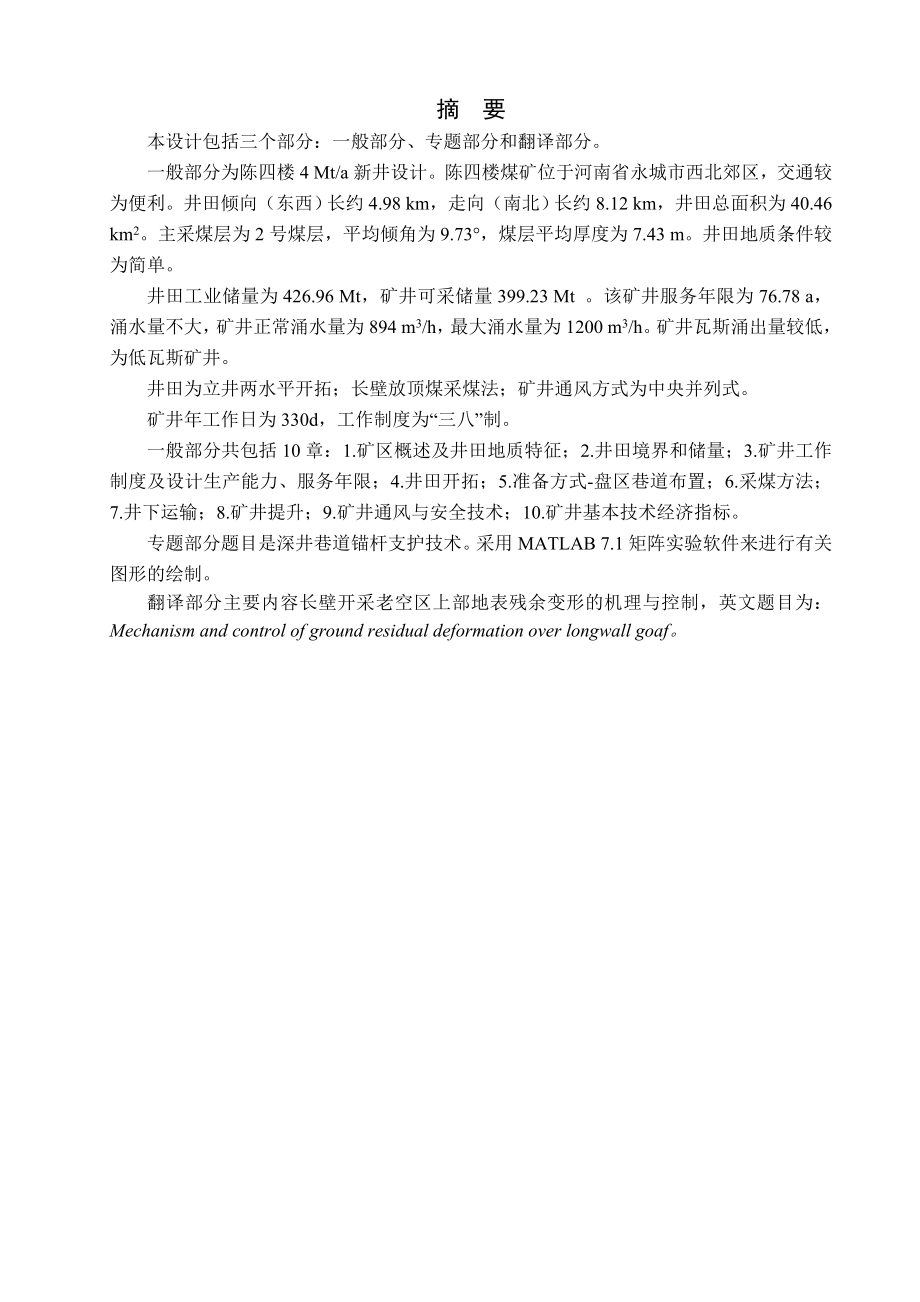

1、 摘 要本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分为陈四楼4 Mt/a新井设计。陈四楼煤矿位于河南省永城市西北郊区，交通较为便利。井田倾向（东西）长约4.98 km，走向（南北）长约8.12 km，井田总面积为40.46 km2。主采煤层为2号煤层，平均倾角为9.73，煤层平均厚度为7.43 m。井田地质条件较为简单。井田工业储量为426.96 Mt，矿井可采储量399.23 Mt 。该矿井服务年限为76.78 a，涌水量不大，矿井正常涌水量为894 m3/h，最大涌水量为1200 m3/h。矿井瓦斯涌出量较低，为低瓦斯矿井。井田为立井两水平开拓；长壁放顶煤采煤法；矿井通风方式
2、为中央并列式。矿井年工作日为330d，工作制度为“三八”制。一般部分共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式-盘区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。专题部分题目是深井巷道锚杆支护技术。采用MATLAB 7.1矩阵实验软件来进行有关图形的绘制。翻译部分主要内容长壁开采老空区上部地表残余变形的机理与控制，英文题目为：Mechanism and control of ground residual deformation over longw

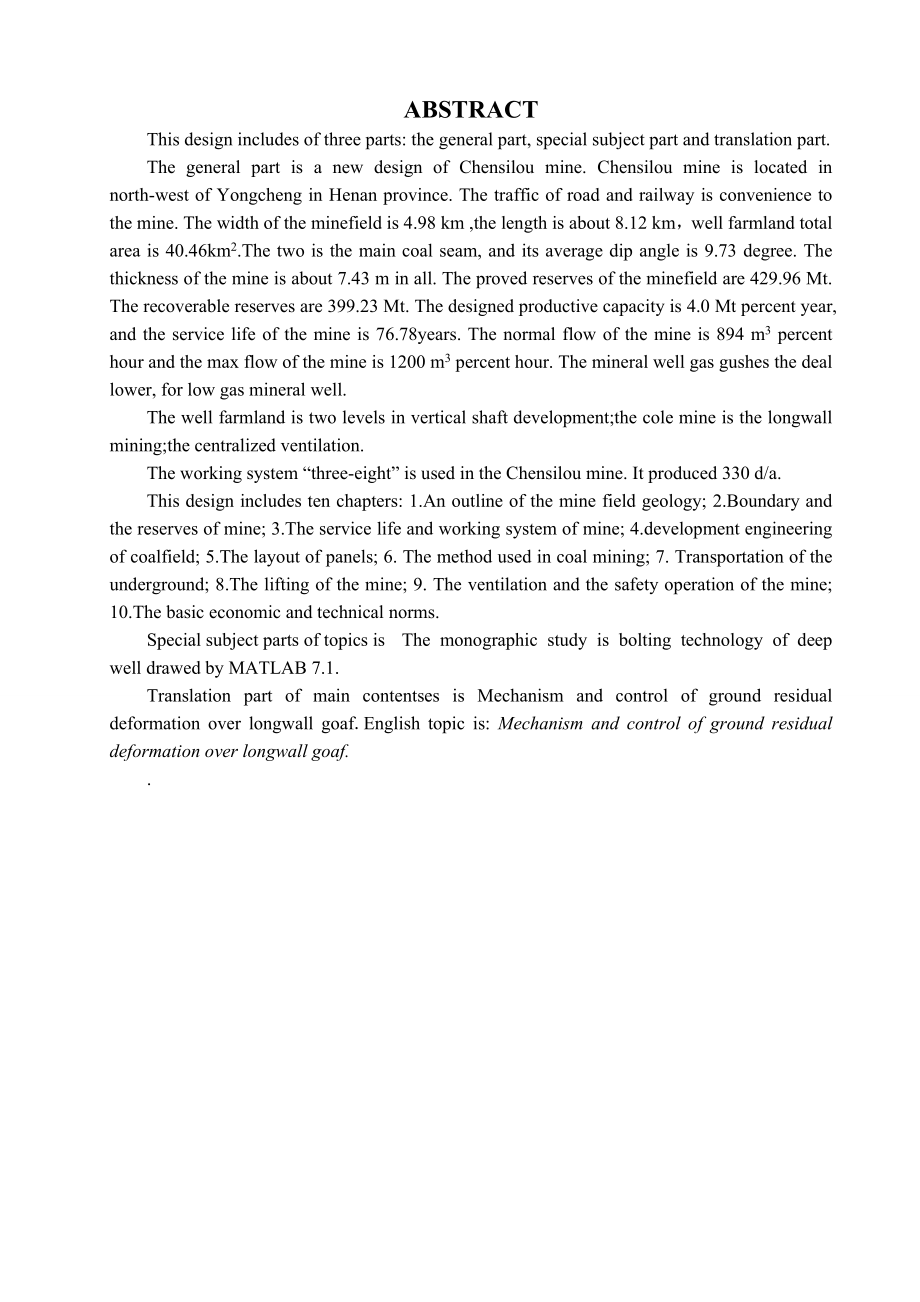

3、all goaf。ABSTRACTThis design includes of three parts: the general part, special subject part and translation part.The general part is a new design of Chensilou mine. Chensilou mine is located in north-west of Yongcheng in Henan province. The traffic of road and railway is convenience to the mine. Th
4、e width of the minefield is 4.98 km ,the length is about 8.12 km，well farmland total area is 40.46km2.The two is the main coal seam, and its average dip angle is 9.73 degree. The thickness of the mine is about 7.43 m in all. The proved reserves of the minefield are 429.96 Mt. The recoverable reserve
5、s are 399.23 Mt. The designed productive capacity is 4.0 Mt percent year, and the service life of the mine is 76.78years. The normal flow of the mine is 894 m3 percent hour and the max flow of the mine is 1200 m3 percent hour. The mineral well gas gushes the deal lower, for low gas mineral well.The
6、well farmland is two levels in vertical shaft development;the cole mine is the longwall mining;the centralized ventilation.The working system “three-eight” is used in the Chensilou mine. It produced 330 d/a.This design includes ten chapters: 1.An outline of the mine field geology; 2.Boundary and the
7、 reserves of mine; 3.The service life and working system of mine; 4.development engineering of coalfield; 5.The layout of panels; 6. The method used in coal mining; 7. Transportation of the underground; 8.The lifting of the mine; 9. The ventilation and the safety operation of the mine; 10.The basic
8、economic and technical norms.Special subject parts of topics is The monographic study is bolting technology of deep well drawed by MATLAB 7.1.Translation part of main contentses is Mechanism and control of ground residual deformation over longwall goaf.English topic is: Mechanism and control of grou

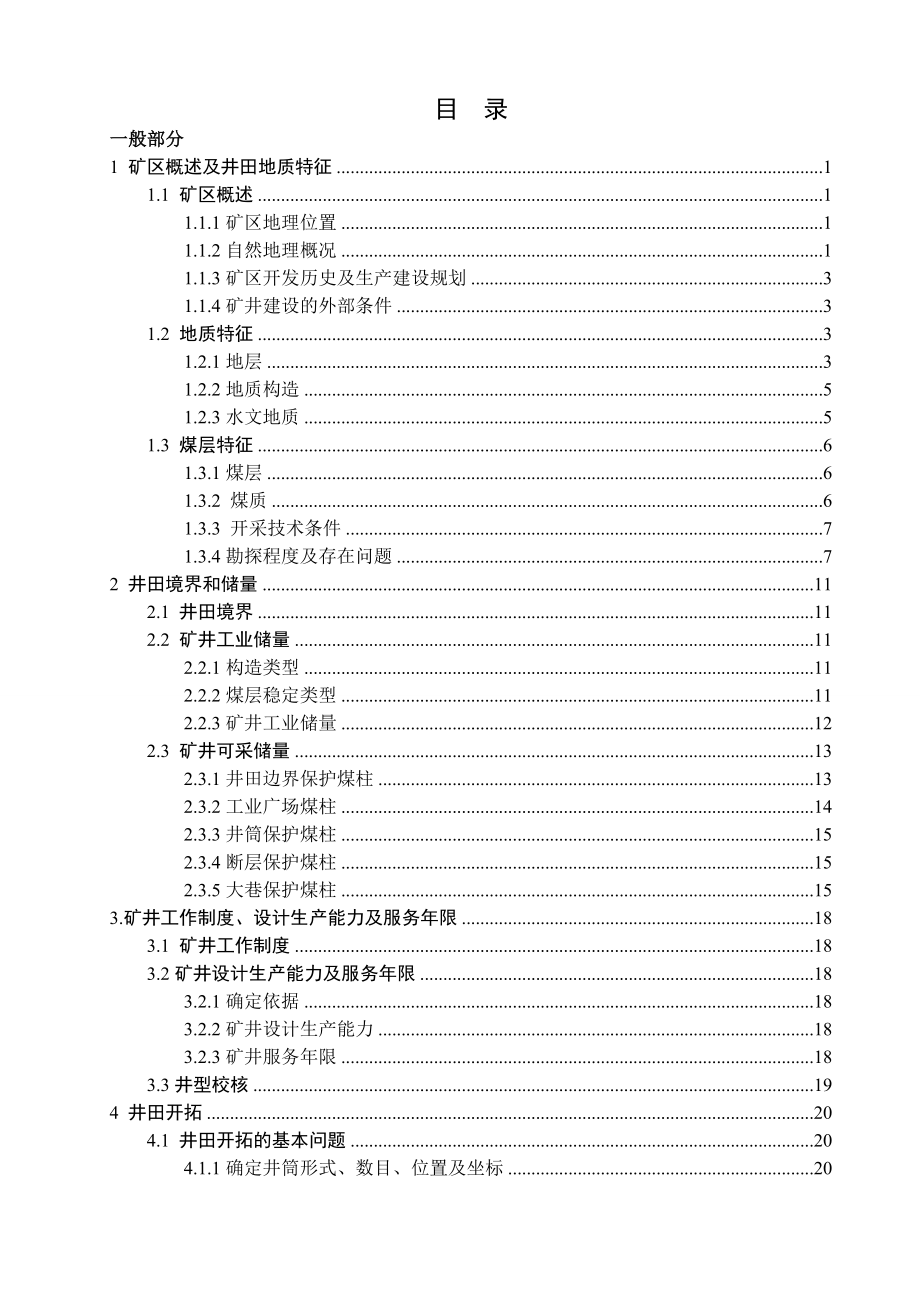

9、nd residual deformation over longwall goaf.目 录一般部分1 矿区概述及井田地质特征11.1 矿区概述11.1.1矿区地理位置11.1.2自然地理概况11.1.3矿区开发历史及生产建设规划31.1.4矿井建设的外部条件31.2 地质特征31.2.1地层31.2.2地质构造51.2.3水文地质51.3 煤层特征61.3.1煤层61.3.2 煤质61.3.3 开采技术条件71.3.4勘探程度及存在问题72 井田境界和储量112.1 井田境界112.2 矿井工业储量112.2.1构造类型112.2.2煤层稳定类型112.2.3矿井工业储量122.3 矿井可采
10、储量132.3.1井田边界保护煤柱132.3.2工业广场煤柱142.3.3井筒保护煤柱152.3.4断层保护煤柱152.3.5大巷保护煤柱153.矿井工作制度、设计生产能力及服务年限183.1 矿井工作制度183.2矿井设计生产能力及服务年限183.2.1确定依据183.2.2矿井设计生产能力183.2.3矿井服务年限183.3井型校核194 井田开拓204.1 井田开拓的基本问题204.1.1确定井筒形式、数目、位置及坐标204.1.2工业场地的位置224.1.3开采水平的确定及带（采）区划分224.1.4方案比较234.2 矿井基本巷道284.2.1井筒284.2.2开拓巷道284.2.3
11、井底车场及硐室295 准备方式带区巷道布置375.1煤层地质特征375.1.1带区位置375.1.2带区煤层特征375.1.3煤层顶底板岩石构造情况375.1.4水文地质385.1.5地质构造385.1.6地表情况385.2 带区巷道布置及生产系统385.2.1带区准备方式的确定385.2.2带区巷道布置395.2.3带区生产系统395.2.4带区内巷道掘进方法415.2.5带区生产能力及采出率425.3带区车场选型设计436 采煤方法446.1采煤工艺方式446.1.1带区煤层特征及地质条件446.1.2 采煤工艺方式选择446.1.3回采工作面参数456.1.4回采工作面破煤、装煤方式45
12、6.1.5工作面运煤方式466.1.6回采工作面支护方式496.1.7 放顶煤参数确定516.1.8 回采工作面劳动组织和正规循环作业516.2回采巷道布置546.2.1回采巷道布置方式546.2.2回采巷道参数557 井下运输607.1概述607.1.1矿井设计生产能力及工作制度607.1.2煤层及煤质607.1.3运输距离和辅助运输设计607.1.4矿井运输系统607.2带区运输设备选择627.2.1设备选型原则：627.2.2带区运输设备选型及能力验算627.3大巷运输设备选647.3.1主运输大巷设备选择647.3.2辅助运输大巷设备选择657.3.3运输设备能力验算678 矿井提升6
13、88.1矿井提升概述688.2主副井提升688.2.1主井提升688.2.2副井提升设备选型709 矿井通风及安全729.1矿井地质、开拓、开采概况729.1.1矿井地质概况729.1.2开拓方式729.1.3开采方法729.1.4变电所、充电硐室、火药库739.1.5工作制、人数739.2矿井通风系统的确定739.2.1矿井通风系统的基本要求739.2.2矿井通风方式的选择739.2.3矿井通风方法的选择759.2.4带区通风系统的要求759.2.5带区通风方式的确定769.3矿井风量计算769.3.1通风容易时期和通风困难时期采煤方案的确定769.3.2各用风地点的用风量和矿井总用风量77
14、9.3.3风量分配819.4矿井阻力计算829.4.1计算原则829.4.2矿井最大阻力路线829.4.3计算矿井摩擦阻力和总阻力：849.4.4两个时期的矿井总风阻和总等积孔869.5选择矿井通风设备889.5.1选择主要通风机889.6安全灾害的预防措施929.6.1预防瓦斯和煤尘爆炸的措施929.6.2预防井下火灾的措施929.6.3防水措施9210 设计矿井基本技术经济指标94参考文献96专题部分97深部巷道锚杆支护技术98参考文献120翻译部分122英文原文123中文译文129致 谢134一般部分1 矿区概述及井田地质特征1.1 矿区概述1.1.1矿区地理位置永城矿区陈四楼井田位于河
15、南省永城市境内，为城厢、陈集、顺和乡所辖。井田中心南距永城老县城8 km；地理坐标：东经1162220，北纬300035。矿区北靠陇海铁路，东临京沪铁路，青（龙山) 阜（阳）铁路从矿区东南约20 km处穿过，西有京九铁路商阜段。永城老县城距商丘车站95 km，至徐州车站97 km，宿州车站74 km，其间均有柏油公路相连。区内主要村镇之间亦有简易公路相通，交通运输堪称方便。详见矿区交通位置图1-1。1.1.2自然地理概况井田位于黄淮冲积平原东部，地势低洼平坦，自西北向东南微微倾斜，地面标高+32.49 m +36.50 m，一般在+32 m至+35 m之间，相对高差3 m左右。地表广为巨厚的新生
