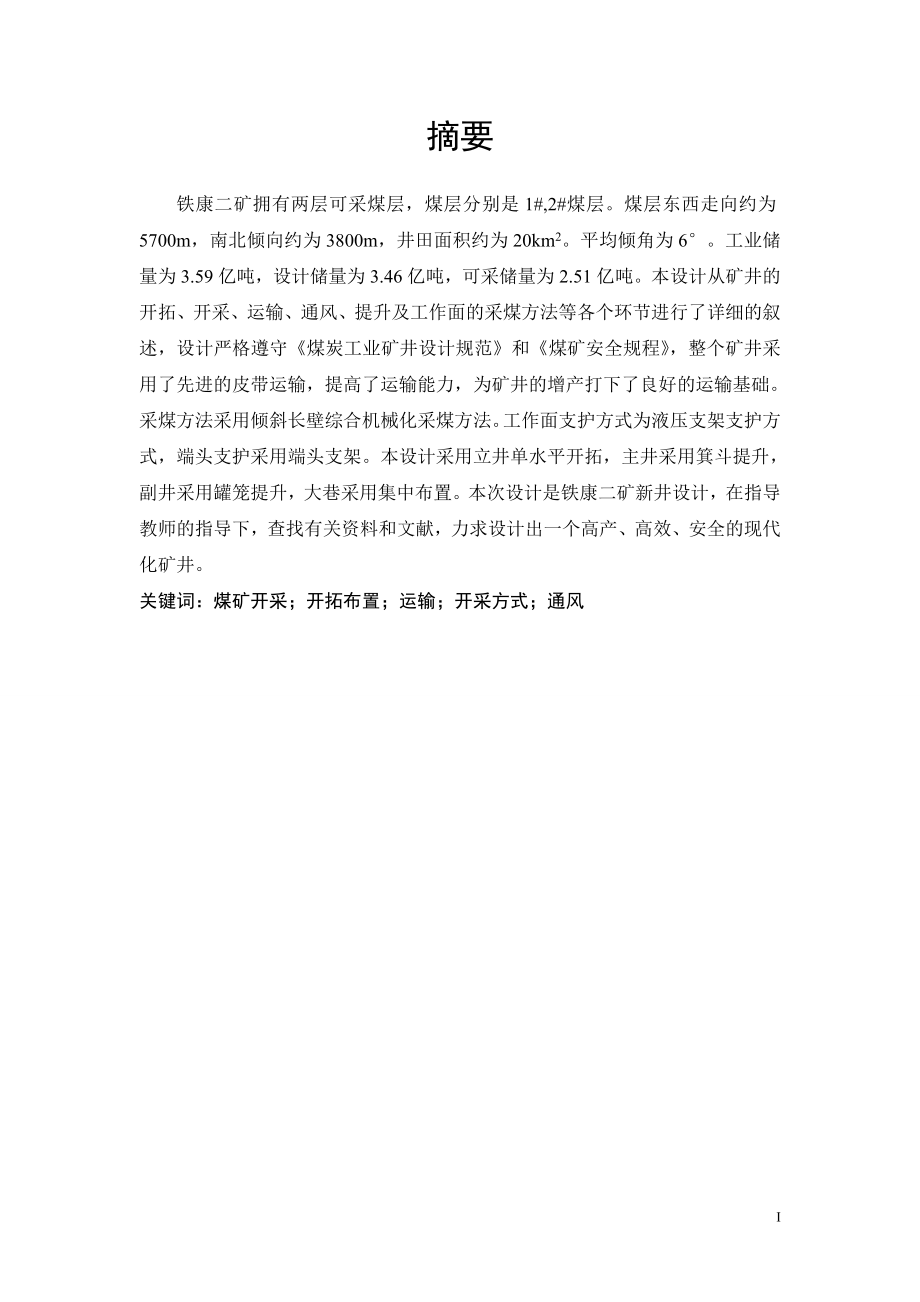

1、摘要铁康二矿拥有两层可采煤层，煤层分别是1#,2#煤层。煤层东西走向约为5700m，南北倾向约为3800m，井田面积约为20km2。平均倾角为6。工业储量为3.59亿吨，设计储量为3.46亿吨，可采储量为2.51亿吨。本设计从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述，设计严格遵守煤炭工业矿井设计规范和煤矿安全规程，整个矿井采用了先进的皮带运输，提高了运输能力，为矿井的增产打下了良好的运输基础。采煤方法采用倾斜长壁综合机械化采煤方法。工作面支护方式为液压支架支护方式，端头支护采用端头支架。本设计采用立井单水平开拓，主井采用箕斗提升，副井采用罐笼提升，大巷采用

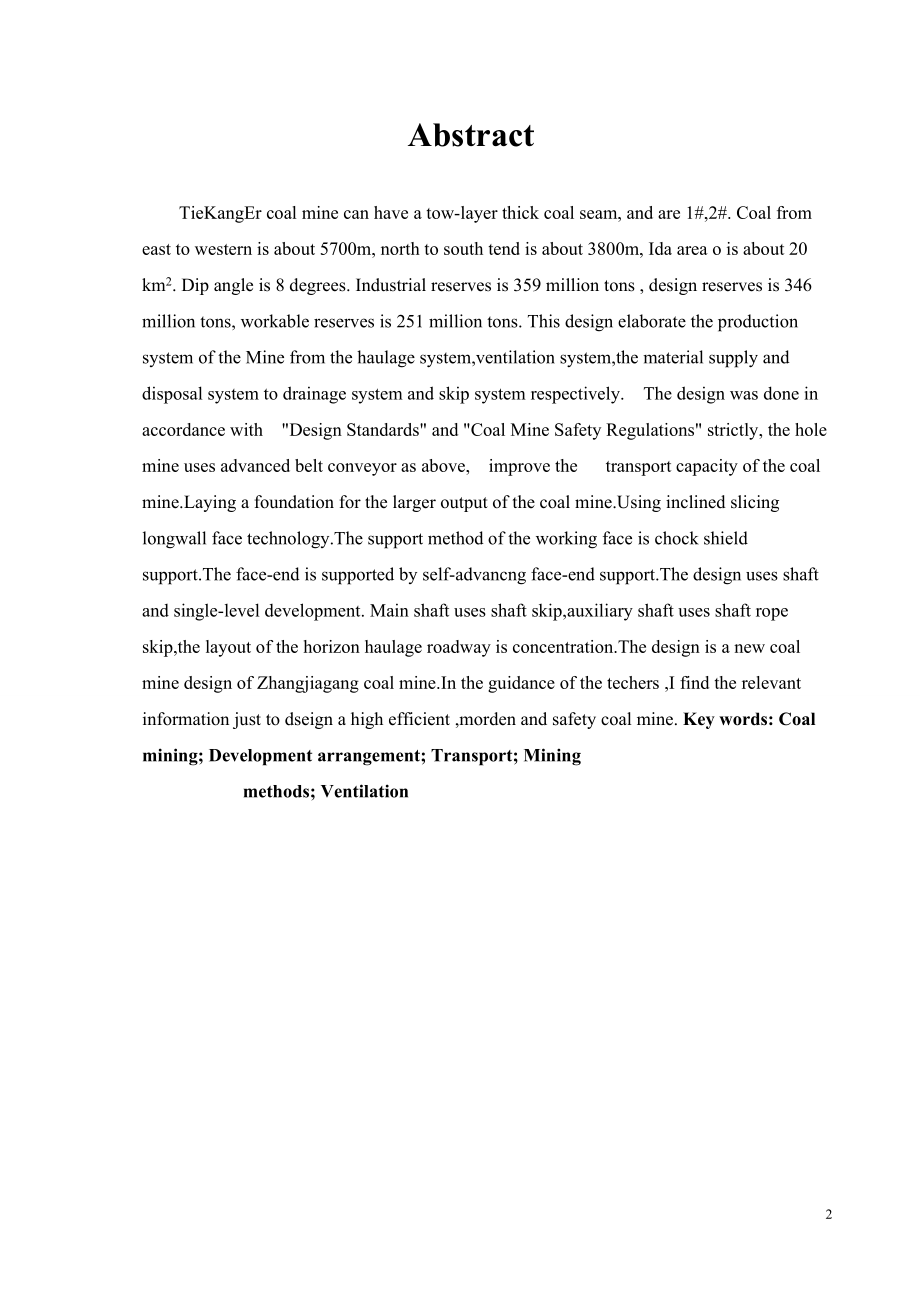

2、集中布置。本次设计是铁康二矿新井设计，在指导教师的指导下，查找有关资料和文献，力求设计出一个高产、高效、安全的现代化矿井。关键词：煤矿开采；开拓布置；运输；开采方式；通风IAbstractTieKangEr coal mine can have a tow-layer thick coal seam, and are 1#,2#. Coal from east to western is about 5700m, north to south tend is about 3800m, Ida area o is about 20 km2. Dip angle is 8 degrees. Ind
3、ustrial reserves is 359 million tons , design reserves is 346 million tons, workable reserves is 251 million tons. This design elaborate the production system of the Mine from the haulage system,ventilation system,the material supply and disposal system to drainage system and skip system respectivel
4、y. The design was done in accordance with Design Standards and Coal Mine Safety Regulations strictly, the hole mine uses advanced belt conveyor as above, improve the transport capacity of the coal mine.Laying a foundation for the larger output of the coal mine.Using inclined slicing longwall face te
5、chnology.The support method of the working face is chock shield support.The face-end is supported by self-advancng face-end support.The design uses shaft and single-level development. Main shaft uses shaft skip,auxiliary shaft uses shaft rope skip,the layout of the horizon haulage roadway is concent

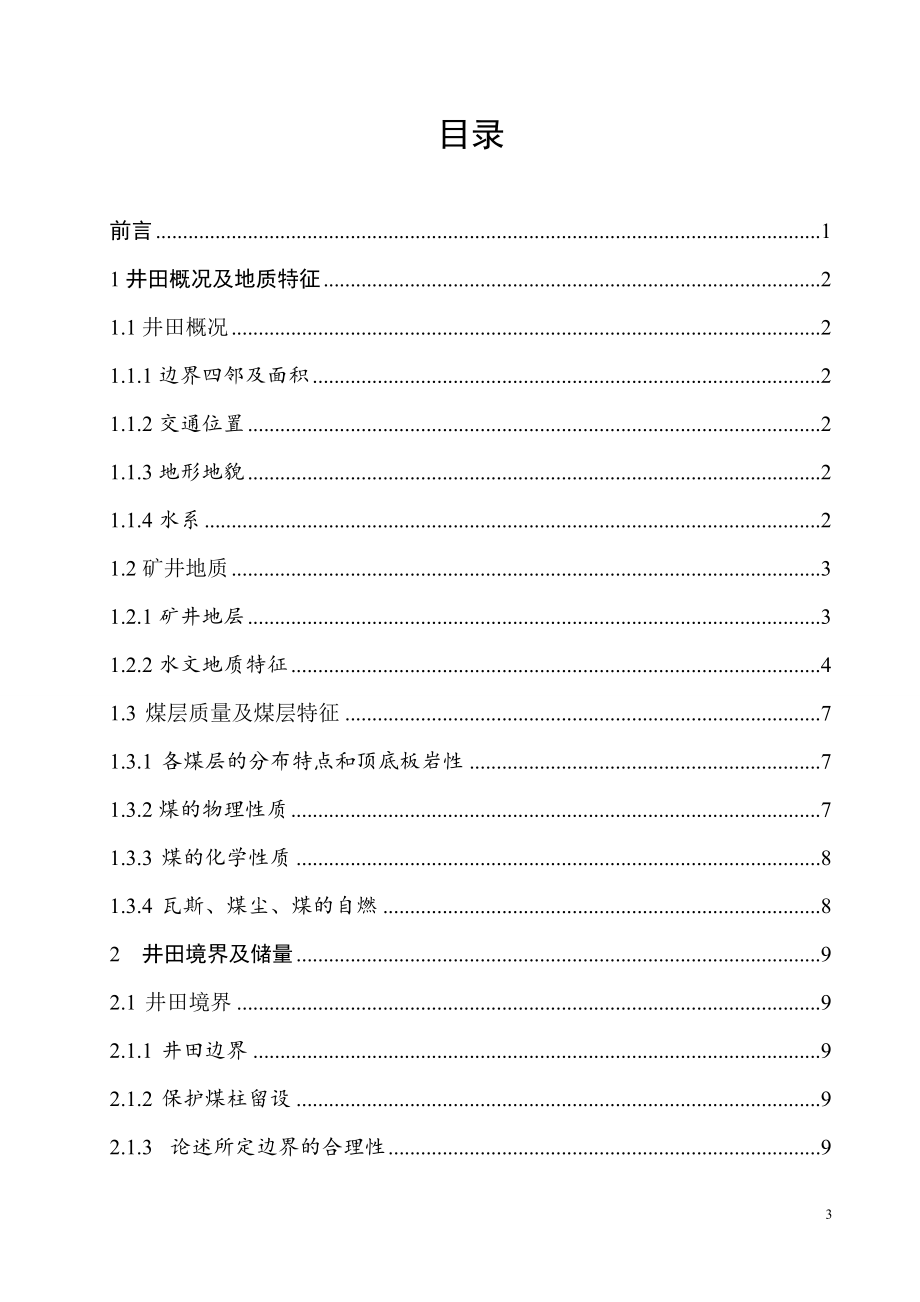

6、ration.The design is a new coal mine design of Zhangjiagang coal mine.In the guidance of the techers ,I find the relevant information just to dseign a high efficient ,morden and safety coal mine. Key words: Coal mining; Development arrangement; Transport; Mining methods; Ventilation 目录前言11井田概况及地质特征2
7、1.1井田概况21.1.1边界四邻及面积21.1.2交通位置21.1.3地形地貌21.1.4水系21.2矿井地质31.2.1矿井地层31.2.2水文地质特征41.3 煤层质量及煤层特征71.3.1 各煤层的分布特点和顶底板岩性71.3.2煤的物理性质71.3.3 煤的化学性质81.3.4 瓦斯、煤尘、煤的自燃82 井田境界及储量92.1 井田境界92.1.1 井田边界92.1.2 保护煤柱留设92.1.3 论述所定边界的合理性92.2 井田的储量102.2.1 井田储量的计算原则102.2.2井田的工业储量102.2.3 矿井的设计储量112.2.4矿井的设计可采储量113 矿井设计生产能力及
8、服务年限及一般工作制度133.1 矿井年产量及服务年限133.1.1 矿井年产量133.1.2 矿井的服务年限143.1.3 矿井的增产期和减产期，产量增加的可能性143.2 矿井的一般工作制度144 井田开拓154.1 井筒形式及井筒位置的确定154.1.1 确定开拓方式的主要依据154.1.2 开拓方式的确定原则154.1.3 井筒形式的选择164.1.4井筒数目的确定164.1.5 井筒位置的确定164.2 开采水平的设计204.2.1 水平划分的原则204.2.2 水平划分的依据204.2.3水平高度的确定214.2.4设计水平储量及服务年限214.2.5 大巷位置214.2.6 大巷
9、的数目224.2.7 大巷运输方式224.2.8 大巷的用途及规格224.3 带区划分及开采顺序244.3.1 采区形式及尺寸的确定244.3.2 采区划分的合理性254.3.3 开采顺序264.4 开采水平、回风水平及井底车场274.4.1 开采水平和回风水平274.4.2 井底车场形式、线路布置及通过能力274.4.3 硐室位置、规格尺寸及支护方式284.4.4井底车场工程量314.5 开拓系统综述314.5.1 系统概况314.5.2 开拓系统中的井巷系统314.5.3 通风系统324.5.4 运输系统324.5.5防火灌浆系统324.5.6 瓦斯抽放系统334.6移交生产时井巷的开拓位
10、置、初期工程量335 带区巷道布置345.1设计带区的地质概况及煤层特征345.1.1 带区在矿井中的位置及界限345.1.2 邻区开采情况、煤层的赋存情况345.1.3 带区范围及工业储量345.1.4 带区生产能力及服务年限355.2 带区形式355.2.1 采区形式的确定355.2.2 带区形式、主要大巷的数目、位置及用途365.3 带区分带划分、带区巷道布置365.4 带区车场及硐室365.4.1 带区车场365.4.2 采区硐室365.5 采区生产系统385.5.1 采准系统385.5.2 通风系统385.5.3 运输系统385.6 带区开采顺序385.7 带区巷道断面尺寸，支护方式
11、，带区准备工程量395.7.1 带区巷道断面尺寸及支护形式的确定依据：395.8 带区的巷道掘进率、采区回采率415.8.1带区的巷道掘进率415.8.2 带区回采率416 采煤方法436.1 采煤方法的选择436.1.1选择采煤方法一般应遵循的原则：436.1.2 选择采煤方法的影响因素436.1.3 选择的要求436.1.4 采煤方法的确定436.2 主采层的煤层赋存条件、煤层结构及围岩条件446.2.1 赋存条件446.3工作面长度的确定446.3.1 按通风能力条件校验446.3.2 按采煤机能力校核工作面长度456.3.3 按刮板输送机能力校验工作面长度466.4 采煤机械的选择和回
12、采工艺的确定466.4.1 采煤机械的选择466.4.2 回采工艺的确定486.4.3工作面布置516.5 循环方式的选择及循环图表的编制516.5.1循环方式的确定516.5.2 循环图表的编制516.5.3 工人出勤表516.5.4 机电设备546.5.5技术经济指标547 建井工期及开采计划567.1建井工期及施工组织设计567.1.1 施工队伍的人员配备567.1.2 建井工程量567.1.3 井巷施工的机械化程度及施工速度597.1.4 工程排队及施工组织排队607.1.5建井工期及工程排队607.2 开采计划617.2.1 开采顺序617.2.2 开采计划628 矿井通风638.1
13、 概述638.2 矿井通风方式与通风系统的选择638.2.1 通风方式的选择648.2.2 通风方法的选择648.3 总风量的计算与风量分配658.3.1 矿井总通风量的计算658.3.2 回采工作面所需风量总和计算658.3.3 掘进工作面所需风量总和计算678.3.4硐室所需风量总和计算688.3.5 其他地点所需风量计算688.3.6 风量的分配698.4 矿井总风压及等积孔的计算698.4.1 计算的原则698.4.2 计算的方法708.4.3 计算等积孔708.4.4 矿井通风容易、困难时期工作面718.5 通风设备的选择738.5.1 对矿井主要通风设备的要求738.5.2 矿井主
