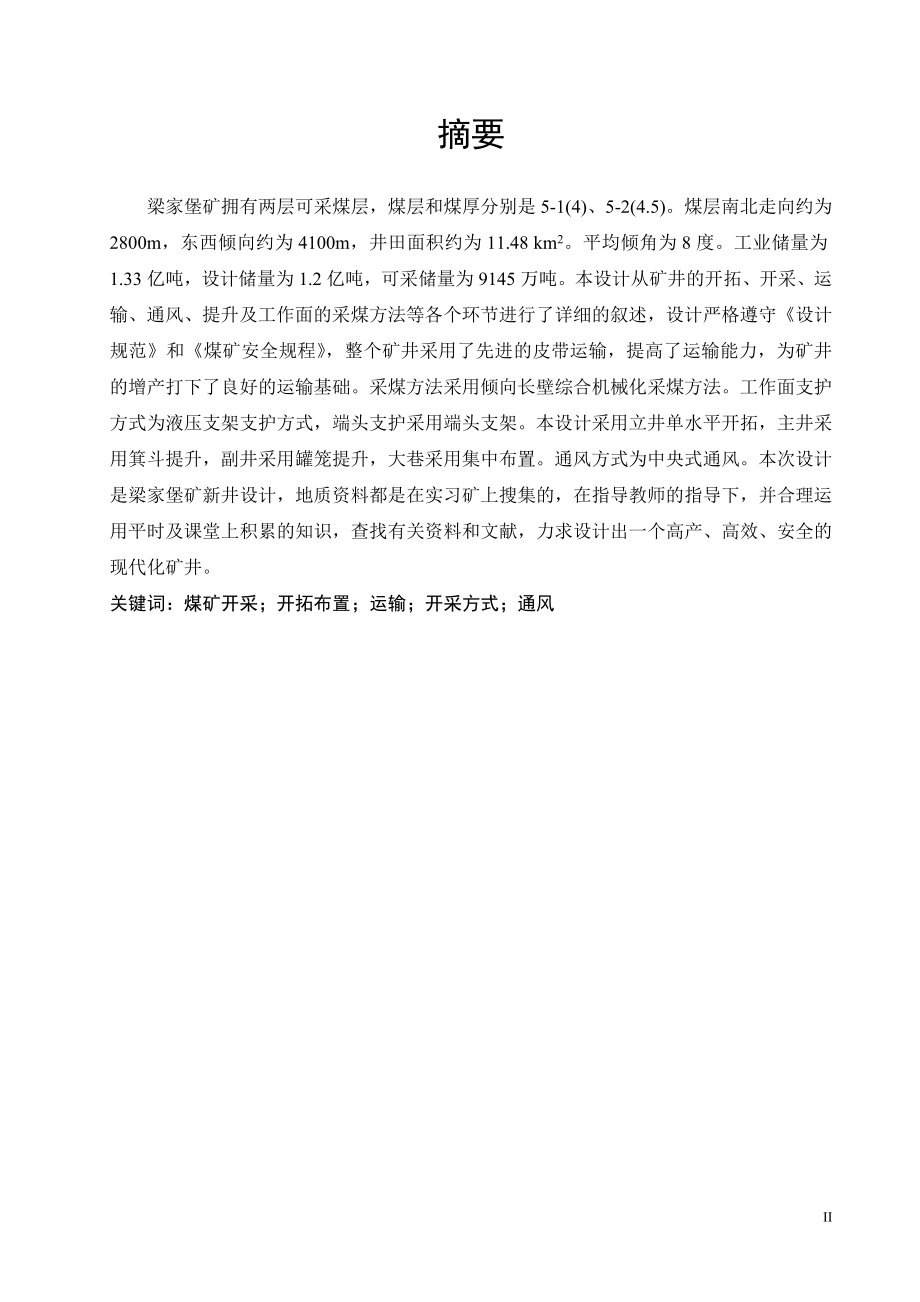

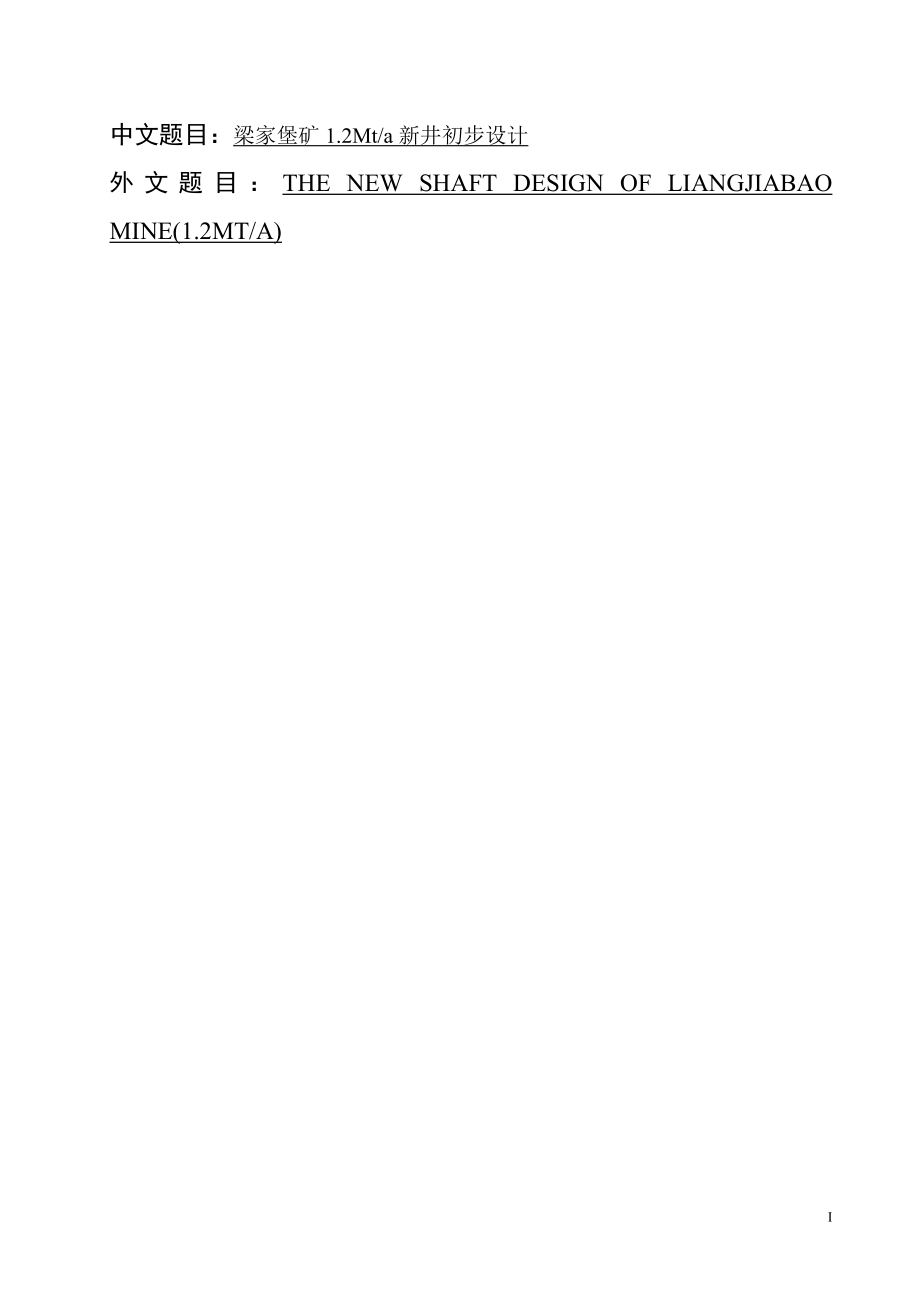

1、中文题目：梁家堡矿1.2Mt/a新井初步设计外文题目：THE NEW SHAFT DESIGN OF LIANGJIABAO MINE(1.2MT/A)摘要梁家堡矿拥有两层可采煤层，煤层和煤厚分别是5-1(4)、5-2(4.5)。煤层南北走向约为2800m，东西倾向约为4100m，井田面积约为11.48 km2。平均倾角为8度。工业储量为1.33亿吨，设计储量为1.2亿吨，可采储量为9145万吨。本设计从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述，设计严格遵守设计规范和煤矿安全规程，整个矿井采用了先进的皮带运输，提高了运输能力，为矿井的增产打下了良好的运输基

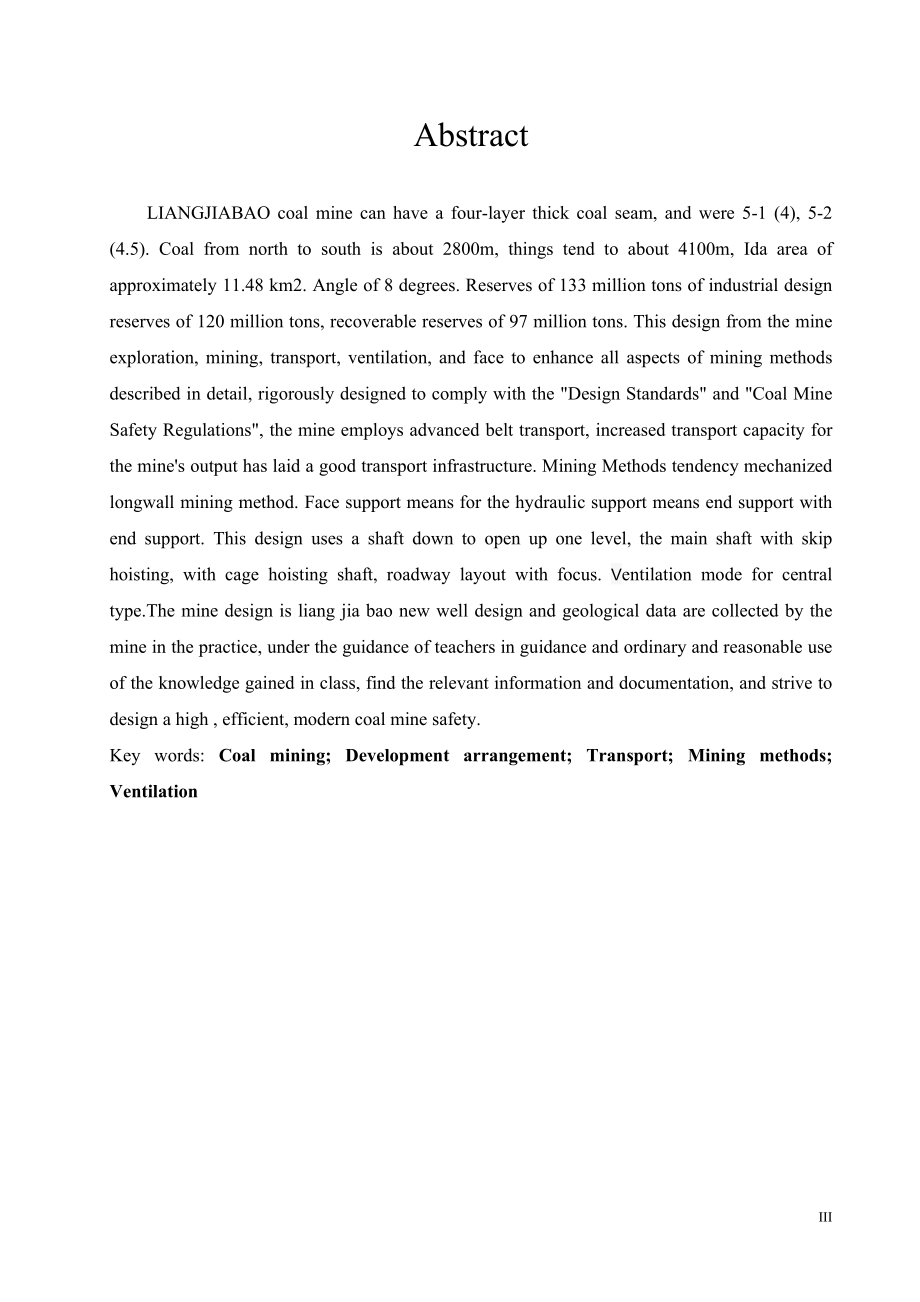

2、础。采煤方法采用倾向长壁综合机械化采煤方法。工作面支护方式为液压支架支护方式，端头支护采用端头支架。本设计采用立井单水平开拓，主井采用箕斗提升，副井采用罐笼提升，大巷采用集中布置。通风方式为中央式通风。本次设计是梁家堡矿新井设计，地质资料都是在实习矿上搜集的，在指导教师的指导下，并合理运用平时及课堂上积累的知识，查找有关资料和文献，力求设计出一个高产、高效、安全的现代化矿井。关键词：煤矿开采；开拓布置；运输；开采方式；通风AbstractLIANGJIABAO coal mine can have a four-layer thick coal seam, and were 5-1 (4),
3、5-2 (4.5). Coal from north to south is about 2800m, things tend to about 4100m, Ida area of approximately 11.48 km2. Angle of 8 degrees. Reserves of 133 million tons of industrial design reserves of 120 million tons, recoverable reserves of 97 million tons. This design from the mine exploration, min
4、ing, transport, ventilation, and face to enhance all aspects of mining methods described in detail, rigorously designed to comply with the Design Standards and Coal Mine Safety Regulations, the mine employs advanced belt transport, increased transport capacity for the mines output has laid a good tr
5、ansport infrastructure. Mining Methods tendency mechanized longwall mining method. Face support means for the hydraulic support means end support with end support. This design uses a shaft down to open up one level, the main shaft with skip hoisting, with cage hoisting shaft, roadway layout with foc
6、us. Ventilation mode for central type.The mine design is liang jia bao new well design and geological data are collected by the mine in the practice, under the guidance of teachers in guidance and ordinary and reasonable use of the knowledge gained in class, find the relevant information and documen
7、tation, and strive to design a high , efficient, modern coal mine safety. Key words: Coal mining; Development arrangement; Transport; Mining methods; Ventilation 119目录 前言31井田概况及地质特征41.1井田概况41.1.1 井田边界四邻及面积41.1.2 交通位置41.1.3 地形地貌51.1.4 河流分布51.1.5气候情况51.2 井田地质特征51.2.1 井田的地层层位关系51.2.2 井田内的地质构造及变动81.2.3
8、煤层结构81.2.4 水文地质81.3 煤层质量及煤层特征101.3.1 各煤层的分布特点和顶底板岩性101.3.2 煤层质量特征111、物理性质112、煤岩特征113、煤质特征121.4瓦斯、煤尘和煤的自燃12（1）煤层瓦斯成分12（2）煤尘13（3）煤的自燃132 井田境界及储量133 矿井设计生产能力及服务年限及一般工作制度174 井田开拓20A）倾斜方向的位置23B）走向的位置234.2 开采水平的设计264.2.1 水平划分的原则264.2.2 水平划分的依据274.2.3水平高度的确定284.2.4设计水平储量及服务年限284.2.5 大巷位置284.2.6 大巷的数目304.2.
9、7 大巷运输方式304.2.8 大巷的用途及规格304.3 带区划分及开采顺序324.3.1 采区形式及尺寸的确定324.3.2 采区划分的合理性331、技术因素332、经济因素344.3.3 开采顺序344.4 开采水平、回风水平及井底车场354.4.1 开采水平和回风水平354.4.2 井底车场形式、线路布置及通过能力351、选择井底车场形式的原则：352.决定井底车场形式选择的因素：354.5 开拓系统综述394.5.1 系统概况394.5.2 开拓系统中的井巷系统394.5.3 通风系统394.5.4 运输系统404.5.5防火灌浆系统404.5.6 瓦斯抽放系统414.6移交生产时井
10、巷的开拓位置、初期工程量411) 矿井移交生产时的标准：412)移交生产时井巷开凿的位置413)初期工程量415 带区巷道布置42n1每班运煤时间，4h；55q 输送机每小时输送能力，600t/h；55B 采煤机截深，0.6m；55N 日循环进刀数, 7刀；55C 工作面回采率，0.93；55P 煤炭生产率，5.032 t/m3；55r 煤的散落容重，取r=1.2t/m3889.2.2 轨道辅助运输的选择889.2.3 工作面刮板输送机的选择88H 采高，4m；88B 截深，B=0.6m；88V 采煤机牵引速度，0-6m/s；88K 工作面运输不均衡系数，取K=1.2；88H 采高，4m；89
11、B 截深，B=0.6m；899.2.4 运输斜巷转载机和皮带机选择89af富裕系数，主井提升设备对第一水平留有1.2的富裕系数；92br提升设备年工作日数，330天。92C、提升钢丝绳选择92D、提升机选择:92E、提升电动机的选择939.4.3 副井提升93b1水泵基础到轨道侧墙壁距离，取2m；100b2水泵吸水侧到该侧墙壁的距离，取1m；1003) 水泵房高度1004) 水泵房支护方式及设备10010.4.1 概述10010.4.2 水仓容量及尺寸101V 水仓容积，m3；（8小时的正常涌水量）10110.4.3 水仓清理方式10111 技术经济指标103结论108致谢109参考文献110
12、coalmine methane in China1111.1 Chinese coalmines1111.2Chinas coal methane distributions1111.2.1 Northeast China region (R1)1121.2.2North China region (R2)1121.2.3South China region (R3)112中国煤矿瓦斯 1 中国煤矿瓦斯分布1161.1 中国的煤矿介绍1161.2.1 中国的东北地区1162回顾中国煤矿瓦斯的回收和利用117 “实施中国煤矿瓦斯发电的通知”，由国家发改委在2007年4月公布的;119 “补贴中
13、国煤矿瓦斯捕捉和利用的公告” ，由中国财政部在2007年4月出版的;119 前言煤炭工业的粮食，它推动了人类工业文明的发展。但煤炭是不可再生的宝贵资源，我国虽为万亿吨以上储量的第三富煤大国，但人均资源仅为世界人均资源的一半。因此，要合理开采、综合利用煤炭资源，提高煤炭资源的采出率，提高经济效益。采煤方法和工艺的进步和完善始终是采矿学科发展的主题。现代采煤工艺的发展方向是高产、高效、高安全性和高可靠性，基本途径是使采煤技术与现代高新技术相结合，研究开发强力、高效、安全、可靠、耐用、智能化的采煤设备和生产监控系统，改进和完善采煤工艺。在发展现代采煤工艺的同时，继续发展多层次、多样化的采煤工艺，建立
14、具有中国特色的采煤工艺理论。 辽宁工程技术大学的矿物资源工程就是一门针对矿物资源开发、开采、利用以及其原理、设计等诸多方面开设的一个专业，这门专业所学的知识包括了煤炭生产的各个环节。而毕业设计是学生锻炼自己动手操作和理论相结合的重要环节，学生通过设计能够全面系统的运用和巩固所学的知识，掌握矿井设计的方法、步骤及内容，培养自己的实事求是、理论联系实际的工作作风和严禁的工作态度，培养自己的科学研究能力，提高了编写技术文件和运算的能力，同时也提高了计算机应用能力及其他方面的能力。本设计是梁家堡矿1.2Mt/a新井设计在所收集地质材料的前提下，由指导教师给予指导，本设计力求追赶先进的采矿理论，讲究开拓创新，并运用在课堂上所学知识，以及各参考书中的规定和事例进行的。力求设计出一个高产、高效、安全的现代化矿井。本设计说明书从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述，并在很多处进行了技术和经济比较，完成了毕业设计要求的全部内容。同时说明书中要求图文并茂，使设计的内容更容易被理解、接受。由于个人能力有限及其他原因，本设计中可能存在诸多不妥之处,请老师提出指正。 1井田概况及地质特征1.1井田概况1.1.1 井田边界四邻及面积梁家堡矿距调兵山35km
