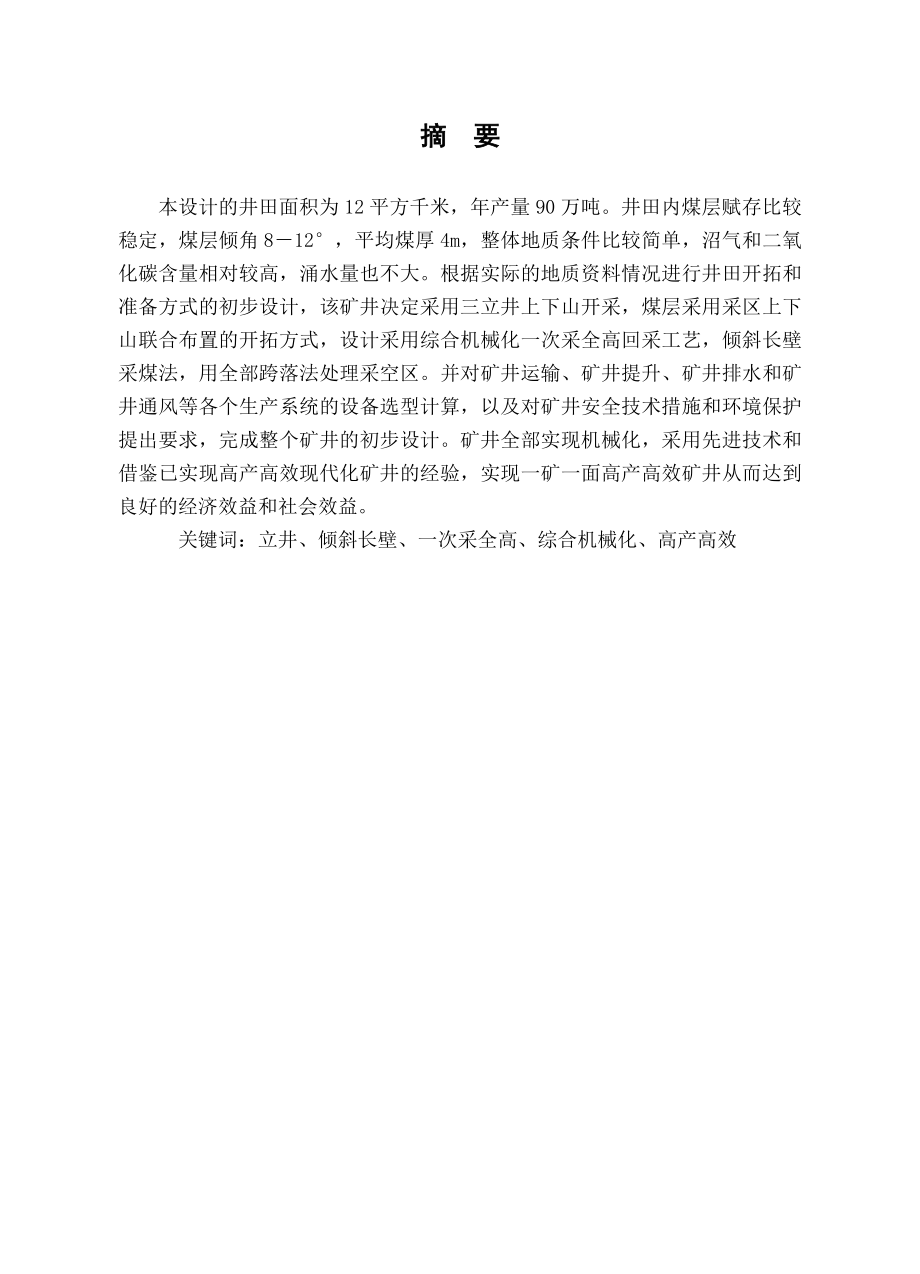

1、摘 要本设计的井田面积为12平方千米，年产量90万吨。井田内煤层赋存比较稳定，煤层倾角812，平均煤厚4m，整体地质条件比较简单，沼气和二氧化碳含量相对较高，涌水量也不大。根据实际的地质资料情况进行井田开拓和准备方式的初步设计，该矿井决定采用三立井上下山开采，煤层采用采区上下山联合布置的开拓方式，设计采用综合机械化一次采全高回采工艺，倾斜长壁采煤法，用全部跨落法处理采空区。并对矿井运输、矿井提升、矿井排水和矿井通风等各个生产系统的设备选型计算，以及对矿井安全技术措施和环境保护提出要求，完成整个矿井的初步设计。矿井全部实现机械化，采用先进技术和借鉴已实现高产高效现代化矿井的经验，实现一矿一面高产

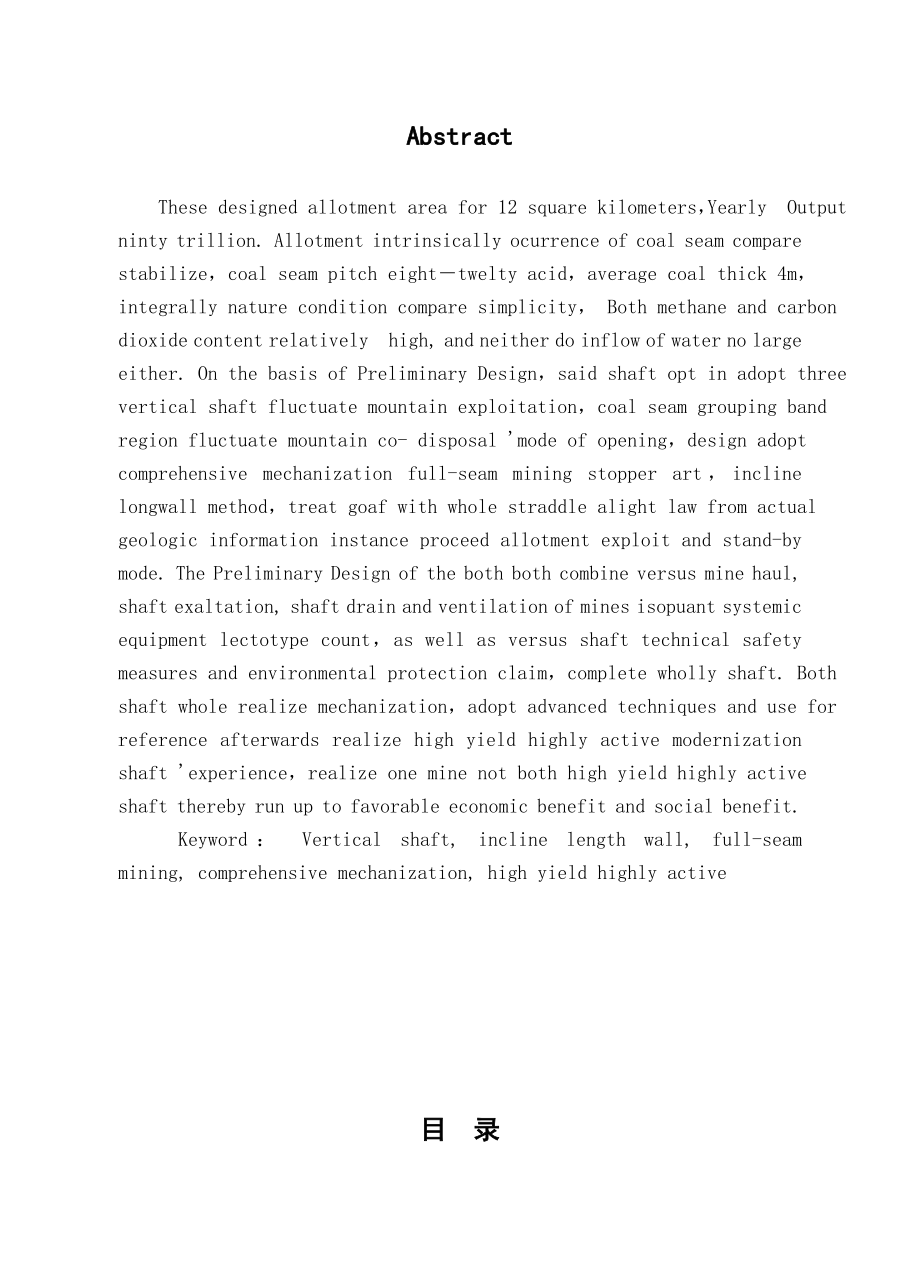

2、高效矿井从而达到良好的经济效益和社会效益。关键词：立井、倾斜长壁、一次采全高、综合机械化、高产高效Abstract These designed allotment area for 12 square kilometers，Yearly Output ninty trillion. Allotment intrinsically ocurrence of coal seam compare stabilize，coal seam pitch eighttwelty acid，average coal thick 4m，integrally nature condition compare s
3、implicity， Both methane and carbon dioxide content relatively high, and neither do inflow of water no large either. On the basis of Preliminary Design，said shaft opt in adopt three vertical shaft fluctuate mountain exploitation，coal seam grouping band region fluctuate mountain co- disposal mode of o
4、pening，design adopt comprehensive mechanization full-seam mining stopper art，incline longwall method，treat goaf with whole straddle alight law from actual geologic information instance proceed allotment exploit and stand-by mode. The Preliminary Design of the both both combine versus mine haul, shaf
5、t exaltation, shaft drain and ventilation of mines isopuant systemic equipment lectotype count，as well as versus shaft technical safety measures and environmental protection claim，complete wholly shaft. Both shaft whole realize mechanization，adopt advanced techniques and use for reference afterwards
6、 realize high yield highly active modernization shaft experience，realize one mine not both high yield highly active shaft thereby run up to favorable economic benefit and social benefit. Keyword： Vertical shaft, incline length wall, full-seam mining, comprehensive mechanization, high yield highly ac

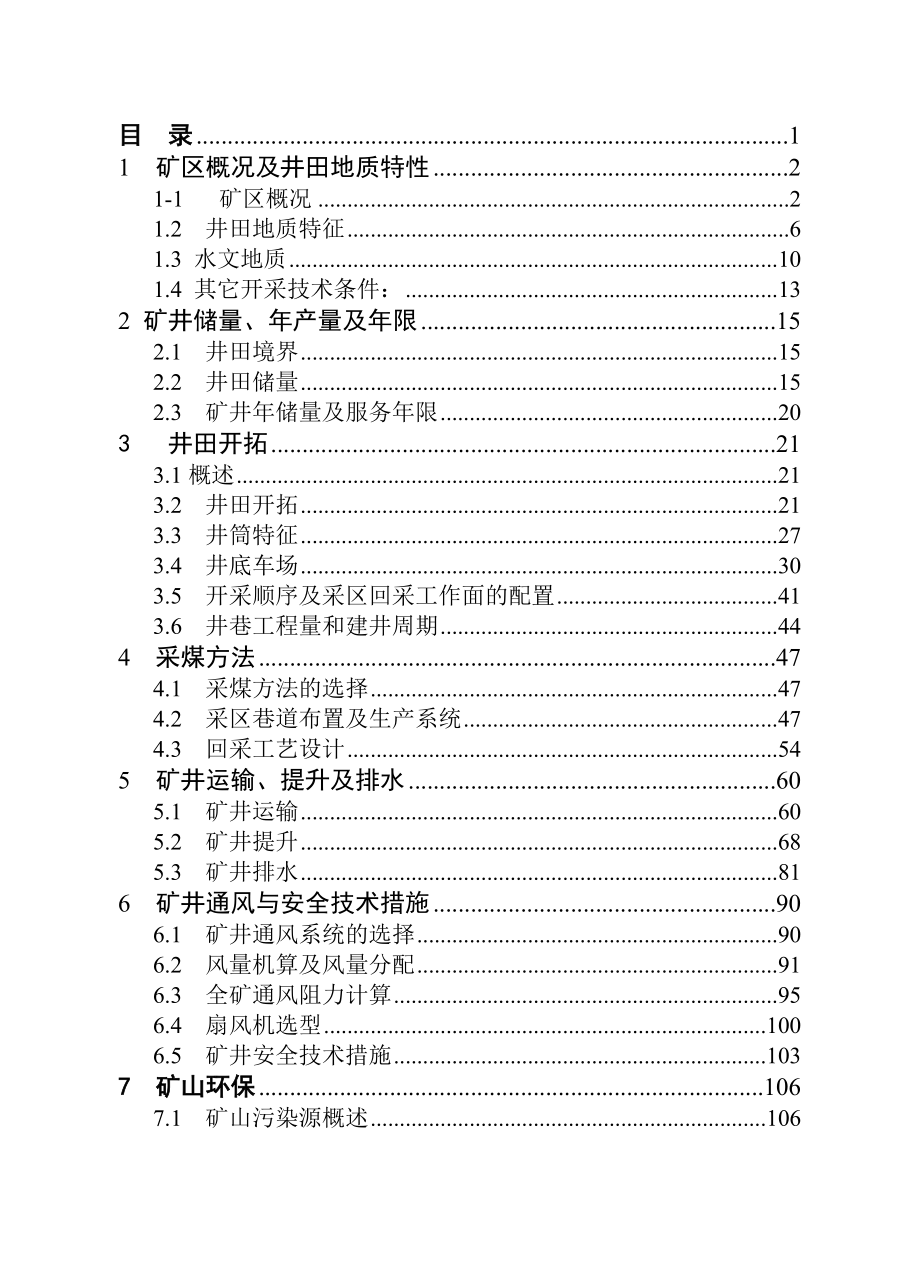

7、tive 目 录目 录11 矿区概况及井田地质特性21-1 矿区概况21.2 井田地质特征61.3 水文地质101.4 其它开采技术条件：132 矿井储量、年产量及年限152.1 井田境界152.2 井田储量152.3 矿井年储量及服务年限203 井田开拓213.1概述213.2 井田开拓213.3 井筒特征273.4 井底车场303.5 开采顺序及采区回采工作面的配置413.6 井巷工程量和建井周期444 采煤方法474.1 采煤方法的选择474.2 采区巷道布置及生产系统474.3 回采工艺设计545 矿井运输、提升及排水605.1 矿井运输605.2 矿井提升685.3 矿井排水816
8、矿井通风与安全技术措施906.1 矿井通风系统的选择906.2 风量机算及风量分配916.3 全矿通风阻力计算956.4 扇风机选型1006.5 矿井安全技术措施1037 矿山环保1067.1 矿山污染源概述1067.2 矿山污染源的防治107结论110致谢112参考文献113前 言本次毕业设计是在河南平顶山煤业集团四矿进行的毕业实习中所收集的矿井生产图纸和资料，并作了一些改动以后，对矿井进行的初步设计。采矿工程毕业设计是采矿工程专业全部教学进程中的最后一个环节。作为对大学生在学校的最后一次综合性的知识技能考查，它主要是考查学生这四年来对基础知识及其专业知识的掌握情况，使学生学会自我思考、自行
9、设计。在设计过程中，把所学的理论知识与实践经验综合起来应用。这样达到了对理论知识“温故而知新“的作用，同时也学到了一些实际生产过程中的经验。设计的过程就是一个不断认识和学习的过程。在本次设计过程中，认真贯彻矿产资源法、煤炭法煤炭工业技术政策、煤炭安全规程、煤炭工业矿井设计规范以及国家其它发展煤炭工业的方针政策，积极采用切实可行高产高效的先进技术与工艺，力争自己的设计成果达到较高水平。本设计以实践教学大纲及指导书为依据，严格按照安全规程的要求，采用工程技术语言，对矿井的开拓、准备、运输、提升、排水、通风等各个生产系统进行了初步设计。由于时间关系和设计者水平有限，设计中失误之处在所难免，敬请审阅老
10、师给予批评指正！131 矿区概况及井田地质特性1-1 矿区概况 1.1.1 交通位置四矿位于平顶山矿区中部，在一、二矿以西，三矿以北，六矿、五矿以东，北侧丁戊组为一、六矿，己组为五矿。其地理位置坐标，东经：11314341131712，北纬：334608334828。范围为32线至40线和40线至42线西南方的一部分，矿区走向长约3KM，倾向长约4KM，总面积约13.2 平方公里。四矿距平顶山市区约六公里，市内有七路公共汽车直通矿部，并有一、八路公共汽车经过四矿口。平顶山火车站向东有漯宝线与京广线相接，往西经宝丰与焦枝线相连，区内还有平韩线、平午线；公路北通郑州，南达南阳，与临近市、区的长途汽
11、车，均为全天候公路，交通十分便利。 如下图1-1-1 交通位置图：图1-1-1 交通位置图1.1.2 气象据平顶山气象站资料，平顶山地区平均年降雨量为810.8mm，雨季一般在69月份，年蒸发量为960.81361.5mm。干旱指数在1.5以上，属干旱性大陆季风气候，平均绝对湿度为13.5mb，平均相对湿度为67%，年平均气温150C，最高气温为42.60C(1960年8月19日),最低气温15.30C(1958年元月16日)。从12月至来年2月气温最低,风向多为北西和北东方向，以北西方向风速最大，可达24m/s，相当于九级大风，降雪时间一般在11月至来年3月，最大积雪厚度30cm,历年最早初
12、冻时间为10月4日(1962年)，最晚解冻时间为4月18日(1962年)；冻土最大深度为22cm。1.1.3 自然地理平顶山煤田位于沙河和汝河之间的低山和丘陵地带，四周均为平原，四矿位于煤田中段南部。井田内最高点为擂鼓台，标高505.6米，最低点在褚庄附近，标高150.4米。井田中部高，南北低，擂鼓台、小擂鼓台及407.7米高地一线为近东西向分水岭，分水岭以南坡度较陡，以北坡度较缓，基本呈单面山地形。井田内无大的河流，只有季节性小溪和冲沟，分水岭以北的小溪和冲沟在雨季有水北流，属汝河水系，分水岭以南的小溪和冲沟有水流出井田入湛河至沙河。平顶山地区属大陆性半干旱气候，年均降雨量742.6mm，平
13、均气温14，夏季炎热，冬季寒冷，四季分明。本区属地震烈度区度区，按中国地震动参数区划图（GB18306-2001），本区所属地震动峰值加速度分区为0.05g。本区经济由于受交通条件影响，在山北由于交通不便，经济较为落后；在矿区南部，经济条件较好。平顶山市以煤炭生产为主产业，其原煤产量居全国前几位，为缓解南方煤炭馈缺起着不容忽视的作用；并以其为中心形成了铁路、公路网络，交通运输极为便利；同时，还有平高电器、神马集团、姚孟电厂等大型企业，工业较为发达。平顶山市的农业生产以小麦、玉米为主，并发展畜牧业养殖多种经营模式，在向现代农业过渡。1.1.4 矿井及小窑四矿东与一、二矿相邻，西与五、六矿相邻；南
14、与三矿相邻。相邻矿井基本情况如下：一矿：位于平顶山市区以北3.0公里处，井田面积为27.5平方公里。该矿于是1959年开始生产，到了2001年底该矿拥有可采储量1.14亿吨。该矿2001年煤炭产量为334.4万吨，一矿有五个采煤工作面，全部采用机械化开采；该矿的主要煤种为1/3焦煤、焦煤和肥煤。是煤炭部特级质量标准化矿井，煤炭部首批建设的十五个现代化样板矿之一，国家一级计量单位，曾被煤炭部授予“大庆式企业”称号。二矿：位于平顶山市区北0.5公里处,1957年10月1日投产,原设计生产能力21万吨/年，现核定生产能力40万吨/年,井田面积10平方公里,主要煤种为肥煤。三矿：位于平顶山市区西3公里
15、处，1957年12月31日建成投产，原设计生产能力30万吨/年，现核定生产能力35万吨/年，井田面积5.88平方公里,主要煤种为肥煤。五矿：位于平顶山市西北8公里处，1958年12月31日建成投产，原设计生产能力120万吨/年，现核定生产能力120万吨/年，井田面积11.8平方公里,主要煤种为1/3JM。六矿：位于平顶山市区西北9.0公里处,井田面积为30.1平方公里。该矿于是1970年投产，到2001年底该矿拥有可采储量1.196亿吨,该矿2001年煤炭产量为275万吨。六矿有二个采煤工作面，全部采用机械化开采。该矿的主要煤种为1/3焦煤。井田内共有小井8座，即褚庄一矿、祖平煤矿、顺达煤矿、神鹰煤矿、广武新兴二矿、湛河区张庄煤矿、刘沟村煤矿、胜利煤矿。1.1.5 矿井附近工农业情况 平顶山地区以煤及农业为主，市区及周边煤化工比较多，因此工业相对较发达，其它地方以农业为主，劳动力资源丰富，具有较好的开采优势。1.2 井田地质特征1.2.1 区域地质简况平顶山煤田处于秦岭纬向构造
