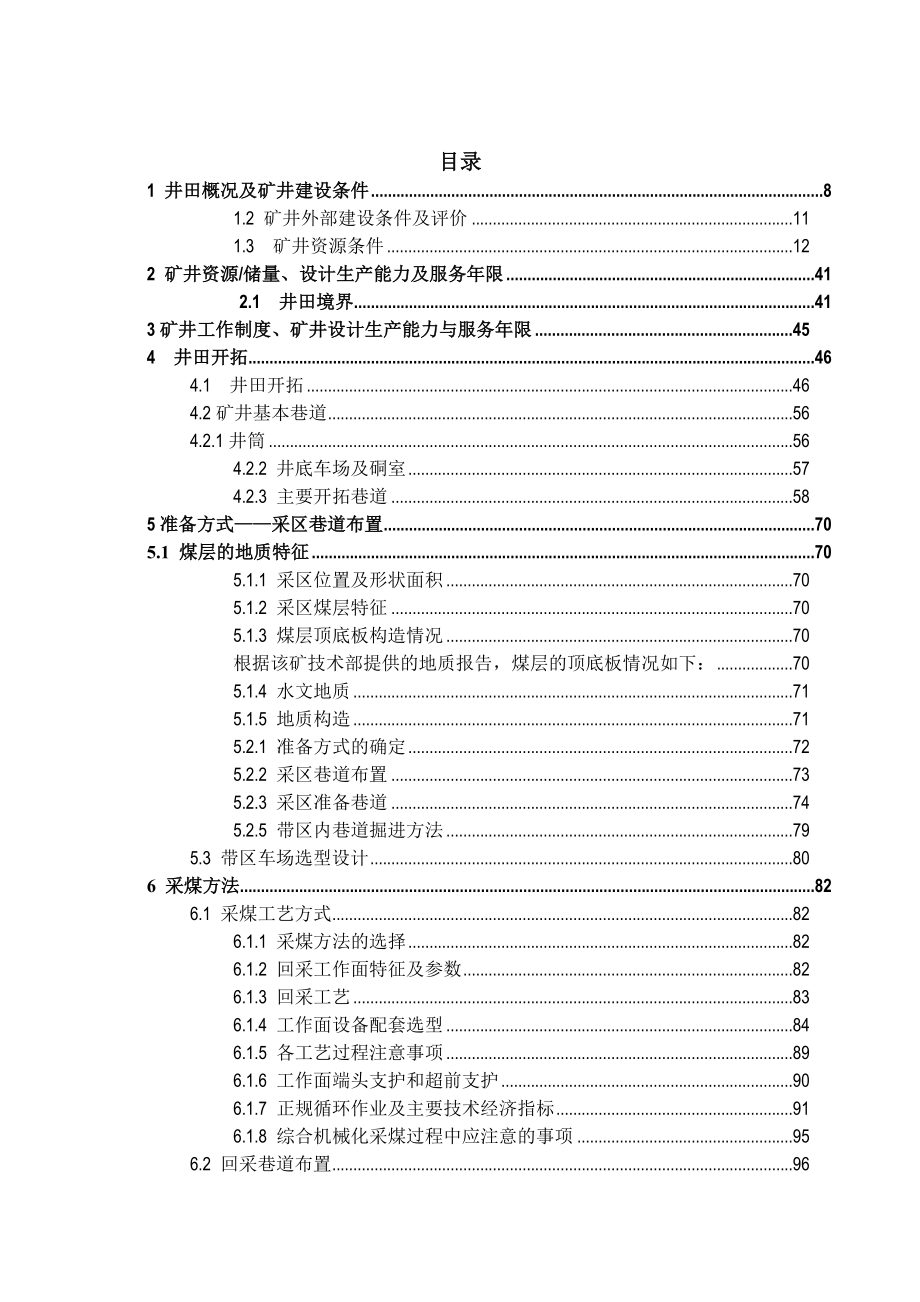

1、目录1 井田概况及矿井建设条件81.2 矿井外部建设条件及评价111.3 矿井资源条件122 矿井资源/储量、设计生产能力及服务年限412.1 井田境界413矿井工作制度、矿井设计生产能力与服务年限454 井田开拓464.1 井田开拓464.2矿井基本巷道564.2.1井筒564.2.2 井底车场及硐室574.2.3 主要开拓巷道585准备方式采区巷道布置705.1 煤层的地质特征705.1.1 采区位置及形状面积705.1.2 采区煤层特征705.1.3 煤层顶底板构造情况70根据该矿技术部提供的地质报告，煤层的顶底板情况如下：705.1.4 水文地质715.1.5 地质构造715.2.1

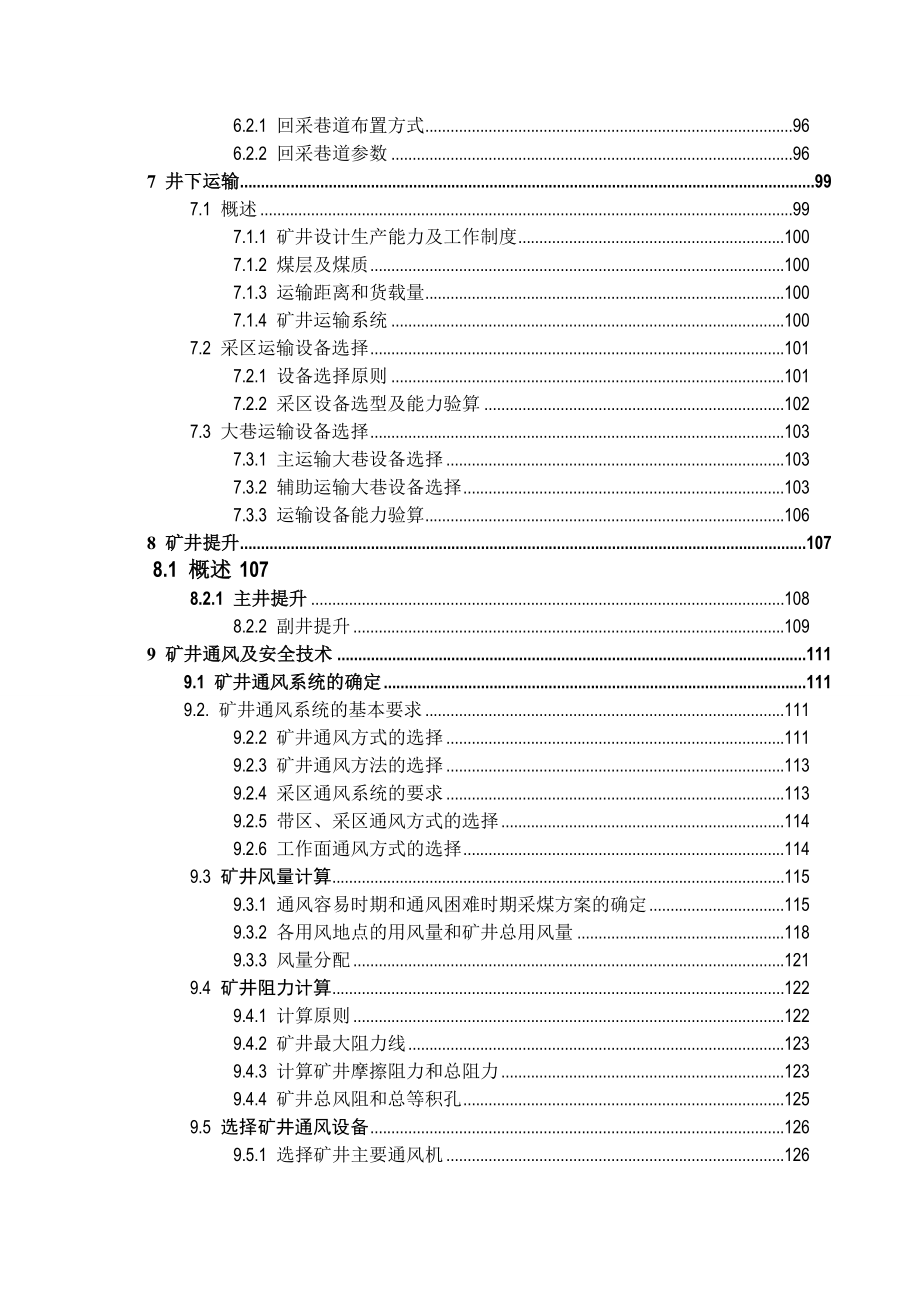

2、准备方式的确定725.2.2 采区巷道布置735.2.3 采区准备巷道745.2.5 带区内巷道掘进方法795.3 带区车场选型设计806 采煤方法826.1 采煤工艺方式826.1.1 采煤方法的选择826.1.2 回采工作面特征及参数826.1.3 回采工艺836.1.4 工作面设备配套选型846.1.5 各工艺过程注意事项896.1.6 工作面端头支护和超前支护906.1.7 正规循环作业及主要技术经济指标916.1.8 综合机械化采煤过程中应注意的事项956.2 回采巷道布置966.2.1 回采巷道布置方式966.2.2 回采巷道参数967 井下运输997.1 概述997.1.1 矿井
3、设计生产能力及工作制度1007.1.2 煤层及煤质1007.1.3 运输距离和货载量1007.1.4 矿井运输系统1007.2 采区运输设备选择1017.2.1 设备选择原则1017.2.2 采区设备选型及能力验算1027.3 大巷运输设备选择1037.3.1 主运输大巷设备选择1037.3.2 辅助运输大巷设备选择1037.3.3 运输设备能力验算1068 矿井提升1078.1 概述1078.2.1 主井提升1088.2.2 副井提升1099 矿井通风及安全技术1119.1 矿井通风系统的确定1119.2. 矿井通风系统的基本要求1119.2.2 矿井通风方式的选择1119.2.3 矿井通风

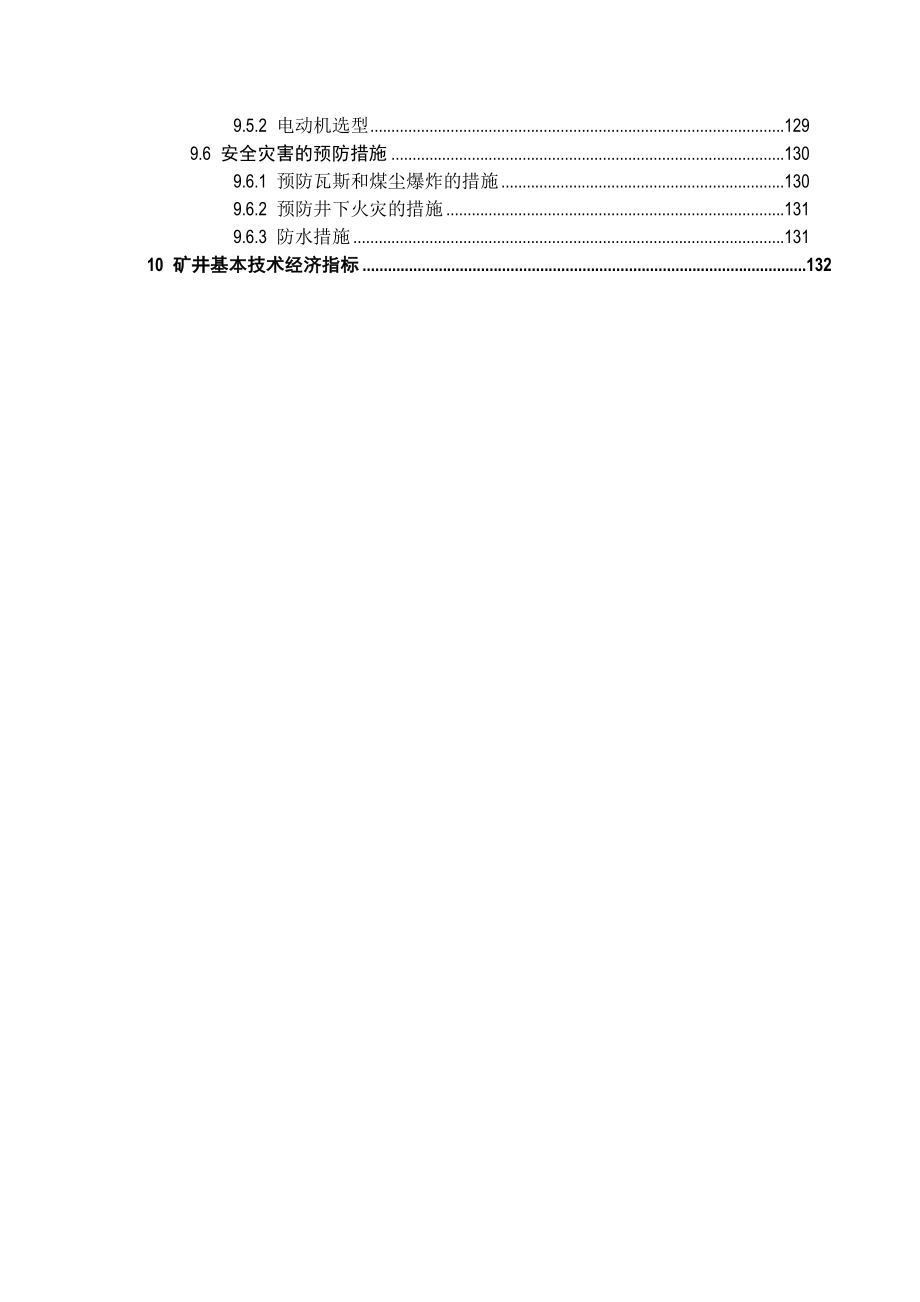

4、方法的选择1139.2.4 采区通风系统的要求1139.2.5 带区、采区通风方式的选择1149.2.6 工作面通风方式的选择1149.3 矿井风量计算1159.3.1 通风容易时期和通风困难时期采煤方案的确定1159.3.2 各用风地点的用风量和矿井总用风量1189.3.3 风量分配1219.4 矿井阻力计算1229.4.1 计算原则1229.4.2 矿井最大阻力线1239.4.3 计算矿井摩擦阻力和总阻力1239.4.4 矿井总风阻和总等积孔1259.5 选择矿井通风设备1269.5.1 选择矿井主要通风机1269.5.2 电动机选型1299.6 安全灾害的预防措施1309.6.1 预防瓦
5、斯和煤尘爆炸的措施1309.6.2 预防井下火灾的措施1319.6.3 防水措施13110 矿井基本技术经济指标1321 井田概况及矿井建设条件1.1 井田概况1.1.1交通位置袁店一井位于安徽省濉溪县与涡阳县的交界处，在袁店集附近，行政区划属于濉溪县和涡阳县。本矿井位于淮北平原中部，陆路交通较为便利，北西约10km处有濉阜铁路的青疃站，东50km处有京沪铁路的宿州站；203省道（淮北六安）及合（肥）徐（州）高速公路从井田东部穿过，区内县乡公路网纵横交错，与干线相连可达全国各地。因此，本区地理位置优越，交通运输方便，矿井具备铁路、公路运输条件。交通位置见图1-1-1。1.1.2地形地貌井田位于
6、淮北平原中部，区内地势平坦，地面标高26.3829.788m，一般28m左右。1.1.3地面水系袁店一井西侧有涡河，水流终年不断，可航行机帆船。南侧有北淝河，经曹市集向东南流去，属季节性河流。东北侧有浍河。涡河、浍河、北淝河均注入淮河，属淮河水系。袁店一井区内没有大的河流，仅有曹青河、殷阳沟、青龙沟、凤凰沟等纵横交错，大小不一的人工沟渠，它们均受大气降水补给，每年7-9月份雨季，河水位较高，流量较大，局部漫及地表，每年10月至次年3月枯水季节，水位较低，干旱严重时甚至断流。1965年7月15日浍河最大洪峰流量为865，最高洪水位标高为28.34m。据临涣水文站观测资料20002005年浍河流量
7、为0437m3/s，水位标高为20.3626.51m。1.1.4气象特征本区属季风暖温带半湿润气候，春秋季多东北风，夏季多东东南风，冬季多北西北风。平均风速为3m/s，最大风速可达18m/s。平均气温为14.4，最低气温（1988年12月16日）为-10.9，最高气温(1988年7月8日)为40.3。年平均降雨量为834mm，雨量多集中在七、八两个月。无霜期为208-220天，冻结期一般在十二月上旬至次年的2月中旬。1.1.5地震情况根据安徽省地震局1996年编制出版的安徽地震烈度区划图，本区属于4-6级地震区，地震动峰值加速度值为0.05g，地震基本烈度值为度区。1.1.6地区经济概况淮北市
8、是安徽省的省辖市，地处苏鲁豫皖四省交界、淮海经济区腹心，市辖一县三区：濉溪县、相山区、杜集区和烈山区，总面积2741km2，人口213.7万人。淮北市矿产资源蕴藏量较为丰富。目前，已发现矿产56种，矿产地488处，其中大型矿产地20处，中型矿产地13处，小型矿点455处。在查明储量的16种矿产中，煤、铁、铜、金、水泥用灰岩、高岭土储量分别居全省第2、4、6、2、6、1、位。其中，煤炭资源最具优势，远景储量350亿t，工业储量80亿t。淮北矿区储量丰富、煤种齐全、煤质优良、分布广泛、矿床规模较大、综合效益凸现，已成为我国重要的煤炭和精煤生产基地。2008年以来，全市上下按照市委、市政府“推进科学
9、发展，加快城市转型”的总体要求，紧紧围绕年初制定的各项目标任务，努力克服全球金融危机对我市经济社会发展带来的不利影响，积极落实国家各项宏观调控政策，扎实推进城乡一体化建设，大力实施工业强市战略，不断加大招商引资和固定资产投资力度，国民经济运行呈现开局平稳、逐月回升、整体向好的发展态势。全年实现生产总值350亿元，比上年增长14.5%；规模以上工业企业完成增加值183亿元，增长20.1%；完成固定资产投资204亿元，增长35%；社会消费品零售总额88.7亿元，增长22.5%；财政收入43亿元，增长20.6%；城镇居民人均可支配收入12850元，增长10.4%；农民人均纯收入4100元，增长21.
10、5%，综合经济实力迈上了一个新台阶。1.1.7矿区开发史淮北煤田在经历五十多年的开发建设后，现有生产矿井27对，其中濉肖矿区17对，宿县矿区5对，临涣矿区5对。按隶属关系分：皖北煤电集团所属的矿井有8对，淮北矿业集团所属的矿井有19对。袁店一井位于临涣矿区。临涣矿区现有生产矿井8对，分别为临涣、海孜、童亭、孙疃、五沟、界沟、任楼和许疃煤矿；在建矿井2对，分别为杨柳和青东煤矿。本井田的北侧已建有临涣煤矿，设计生产能力180万t/a，1985年12月投产。本井田的东北侧已建有童亭煤矿，该矿1989年12月投产，2002年达到设计生产能力90万t/a。本井田东部已建有五沟煤矿，设计生产能力为60万t
11、/a，2007年投产。1.1.8地面已有建（构）筑物及设施根据当地军事、文物等管理部门出具文件，井田内无文物古迹、自然保护区、军事防务区、油气管道、油汽井设施、水库。1.2 矿井外部建设条件及评价1.2.1运输条件本矿井位于淮北平原中部，陆路交通较为便利，北西约10km处有濉阜铁路的青疃站，东50km处有京沪铁路的宿州站；203省道（淮北六安）及合（肥）徐（州）高速公路从井田东部穿过，区内县乡公路网纵横交错，与干线相连可达全国各地。本区地理位置优越，交通运输方便，矿井具备铁路、公路运输条件。1.2.2电源条件淮北矿业（集团）有限责任公司已和安徽省电力公司淮北供电公司达成袁店一井供电协议。本矿井
12、供电电源接自井田东北部约11.5km的220/110/35kV杨柳变电所。该变电所两台主变容量为120MVA，两路电源分别引自淮北一电厂及二电厂，可为袁店一井提供可靠电源。1.2.3水源条件本区新生界含水层埋藏浅。新生界松散层一含分布稳定，水质较好，富水性较强，开采条件简单。区内灌溉机井多开凿于此层内，水量3050m3/h，一含水可作为该井田工业和生活饮用水的水源。二含水质较好，各项指标均能满足生活饮用水标准，可以作为供水水源。矿井水源供应充沛。井上下消防洒水等工业生产用水采用处理后的井下排水。1.3 矿井资源条件1.3.1地层袁店一井及其邻近煤矿均未见基岩裸露。经钻探揭露，新生界松散层下伏地
13、层自上而下分别为二叠系的上石盒子组、下石盒子组和山西组；石炭系的太原组、本溪组；奥陶系的老虎山组马家沟组。地层自下而上为：1、奥陶系（O2lO1m）揭露厚度2.5413.16m。岩性为灰褐色、灰棕色、淡肉红色厚层状石灰岩，微晶结构，致密性脆，裂隙发育，质不纯，具豹皮状构造，顶部见少量黄铁矿结核。2、石炭系（C）（1）中统本溪组（C2b）井田内无钻孔揭露。据邻区五沟矿资料，揭露最大厚度23.83m，岩性为：灰白色、紫红色铝质泥岩，富含铝质，致密性脆，含少量菱铁鲕粒；灰到深灰色细粉砂岩，含较多泥质，见黄铁矿结核分布不均，顶部含细砂质，具明显的薄层理。与下伏奥陶系呈假整合接触。（2）上统太原组（C3
14、t）井田内无钻孔系统揭露，06-08、06-19、06-17、04-46等孔分别揭露到3-4灰，揭露最大厚度38.99m；06-13、06-26、06-13等孔穿过断层揭露太原组中下部地层分别为46.03m、58.43m、46.33m。据区域资料总厚度为132.40m。岩性以浅灰色石灰岩为主，次为深灰色泥岩、粉砂岩和少量砂岩。石灰岩总厚70.53m，占本组地层总厚度的53%。石灰岩大多富含动物化石，其中二四灰含燧石结核。本组地层含石灰岩12层，中下部各层石灰岩之下发育有薄煤层，含煤610层，总厚3.12m。煤层薄而不可采。顶部一灰，浅灰色，方解石晶体粗大，富含动物化石，薄而稳定，是本井重要的对
15、比标志层。与下伏本溪组呈整合接触。3、二叠系（P）本系地层厚度较大，虽然各岩层相变频繁，岩性厚度变化较大，但全系总厚度变化不大，在物质沉积速度上表现出互为补偿。（1）下统山西组（P1s）山西组下界为太原组第一层灰岩之顶，上界为铝质泥岩之底，厚72133m，一般93m左右。由砂岩、粉砂岩、泥岩和煤层组成。含10、11两个煤层组，其中10煤层为本区的主要可采煤层。根据岩性特征分述如下：下段：下自太原组第一层灰岩顶，上至10煤层。下部为深灰色粉砂岩或泥岩，局部相变为细砂岩，厚度稳定，底部普遍发育有菱铁质结核，具薄层状水平层理；上部为灰色细砂岩，常发育泥岩线理或相变为砂泥互层，具缓波状水平层理，层面多含炭屑及云母片，具底栖动物通道。上段：自10煤层至本组顶界。下部以浅灰灰显绿色中、细粒砂岩为主，常见粉砂岩、泥岩和煤包裹体，可见冲刷痕迹，发育交错层理，水平层理；上部以灰色泥岩、粉砂岩为主，夹少量细砂岩，部分泥岩
