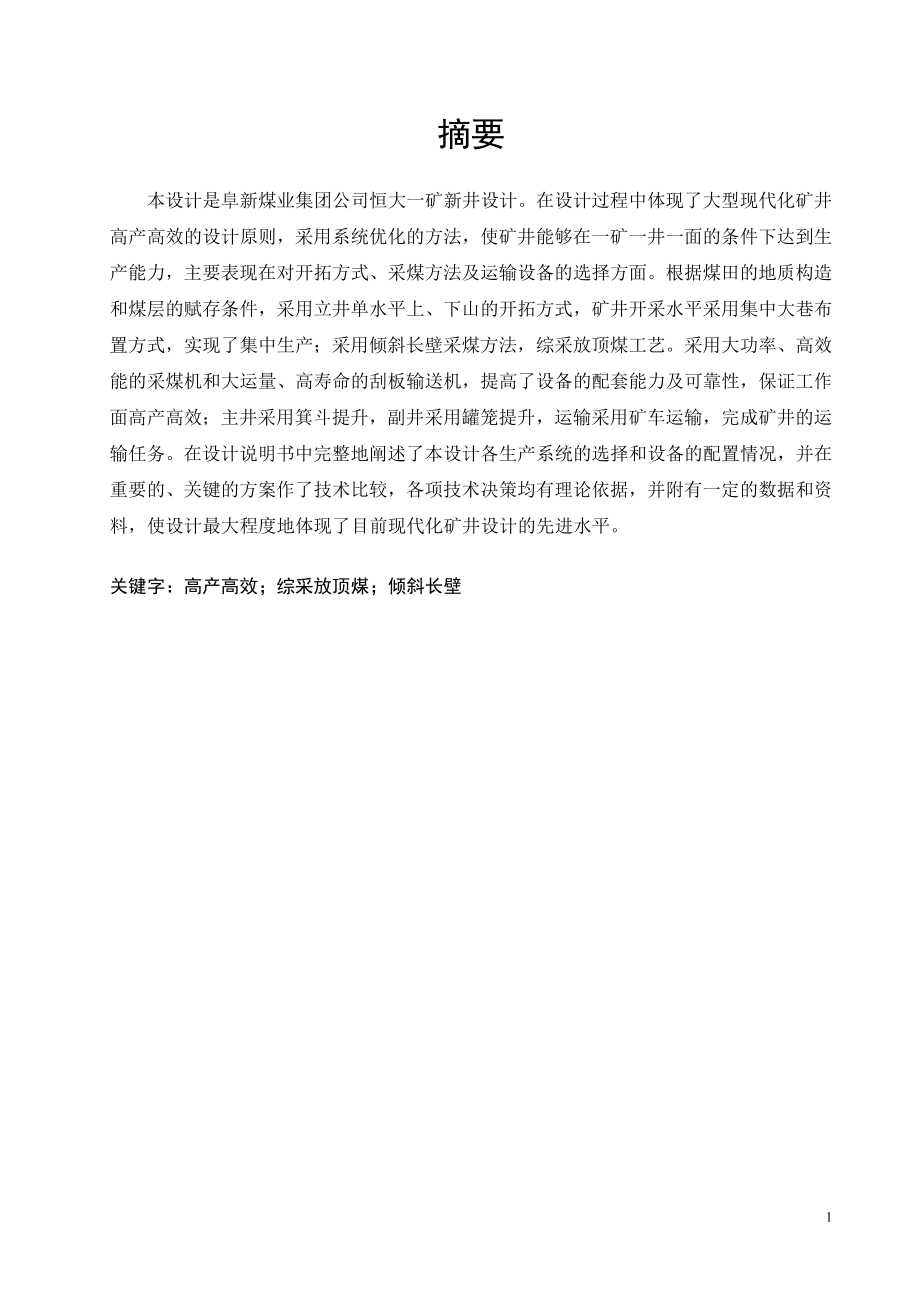

1、摘要本设计是阜新煤业集团公司恒大一矿新井设计。在设计过程中体现了大型现代化矿井高产高效的设计原则，采用系统优化的方法，使矿井能够在一矿一井一面的条件下达到生产能力，主要表现在对开拓方式、采煤方法及运输设备的选择方面。根据煤田的地质构造和煤层的赋存条件，采用立井单水平上、下山的开拓方式，矿井开采水平采用集中大巷布置方式，实现了集中生产；采用倾斜长壁采煤方法，综采放顶煤工艺。采用大功率、高效能的采煤机和大运量、高寿命的刮板输送机，提高了设备的配套能力及可靠性，保证工作面高产高效；主井采用箕斗提升，副井采用罐笼提升，运输采用矿车运输，完成矿井的运输任务。在设计说明书中完整地阐述了本设计各生产系统的选

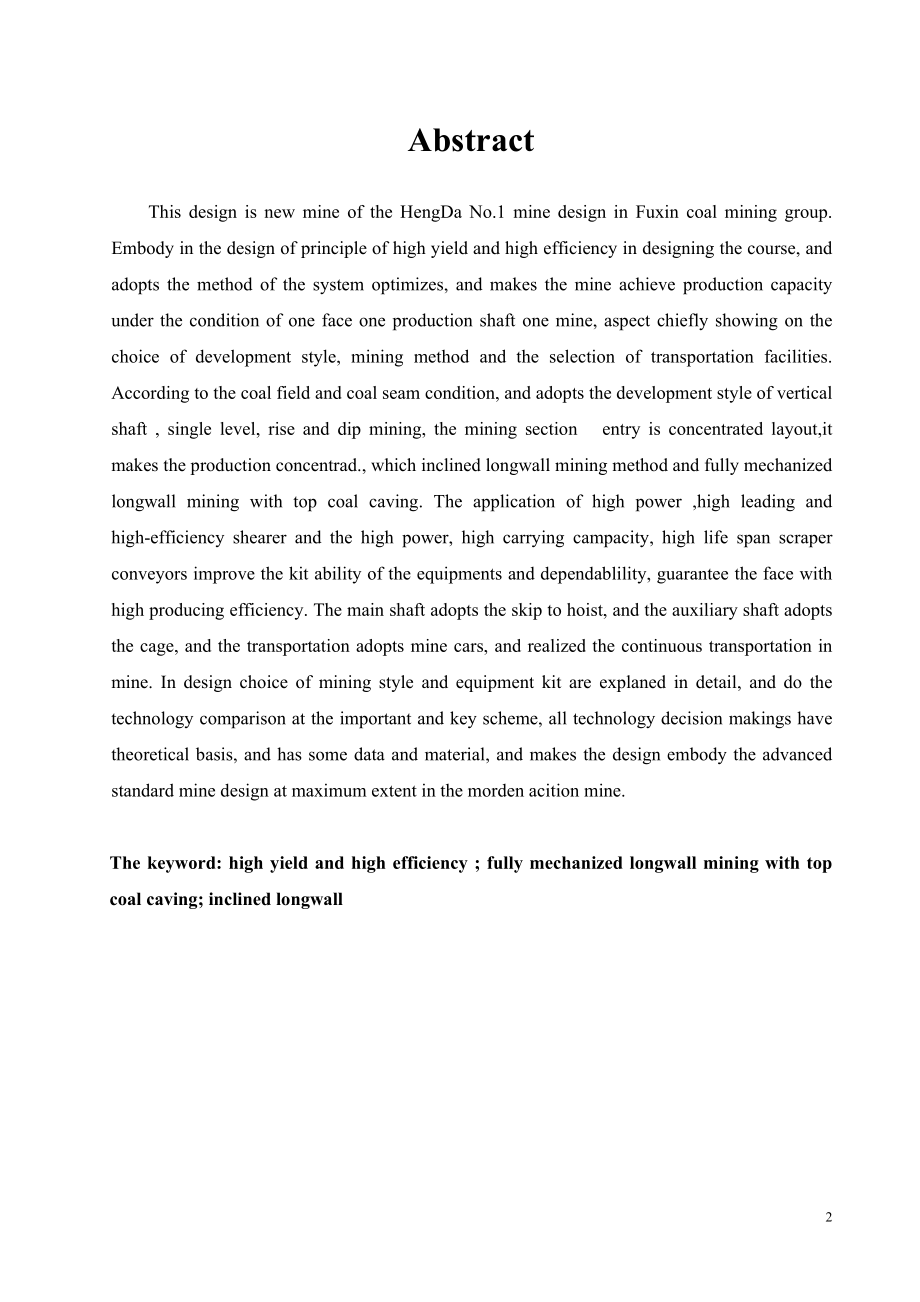

2、择和设备的配置情况，并在重要的、关键的方案作了技术比较，各项技术决策均有理论依据，并附有一定的数据和资料，使设计最大程度地体现了目前现代化矿井设计的先进水平。关键字：高产高效；综采放顶煤；倾斜长壁AbstractThis design is new mine of the HengDa No.1 mine design in Fuxin coal mining group. Embody in the design of principle of high yield and high efficiency in designing the course, and adopts the met
3、hod of the system optimizes, and makes the mine achieve production capacity under the condition of one face one production shaft one mine, aspect chiefly showing on the choice of development style, mining method and the selection of transportation facilities. According to the coal field and coal sea
4、m condition, and adopts the development style of vertical shaft , single level, rise and dip mining, the mining section entry is concentrated layout,it makes the production concentrad., which inclined longwall mining method and fully mechanized longwall mining with top coal caving. The application o
5、f high power ,high leading and high-efficiency shearer and the high power, high carrying campacity, high life span scraper conveyors improve the kit ability of the equipments and dependablility, guarantee the face with high producing efficiency. The main shaft adopts the skip to hoist, and the auxil
6、iary shaft adopts the cage, and the transportation adopts mine cars, and realized the continuous transportation in mine. In design choice of mining style and equipment kit are explaned in detail, and do the technology comparison at the important and key scheme, all technology decision makings have t

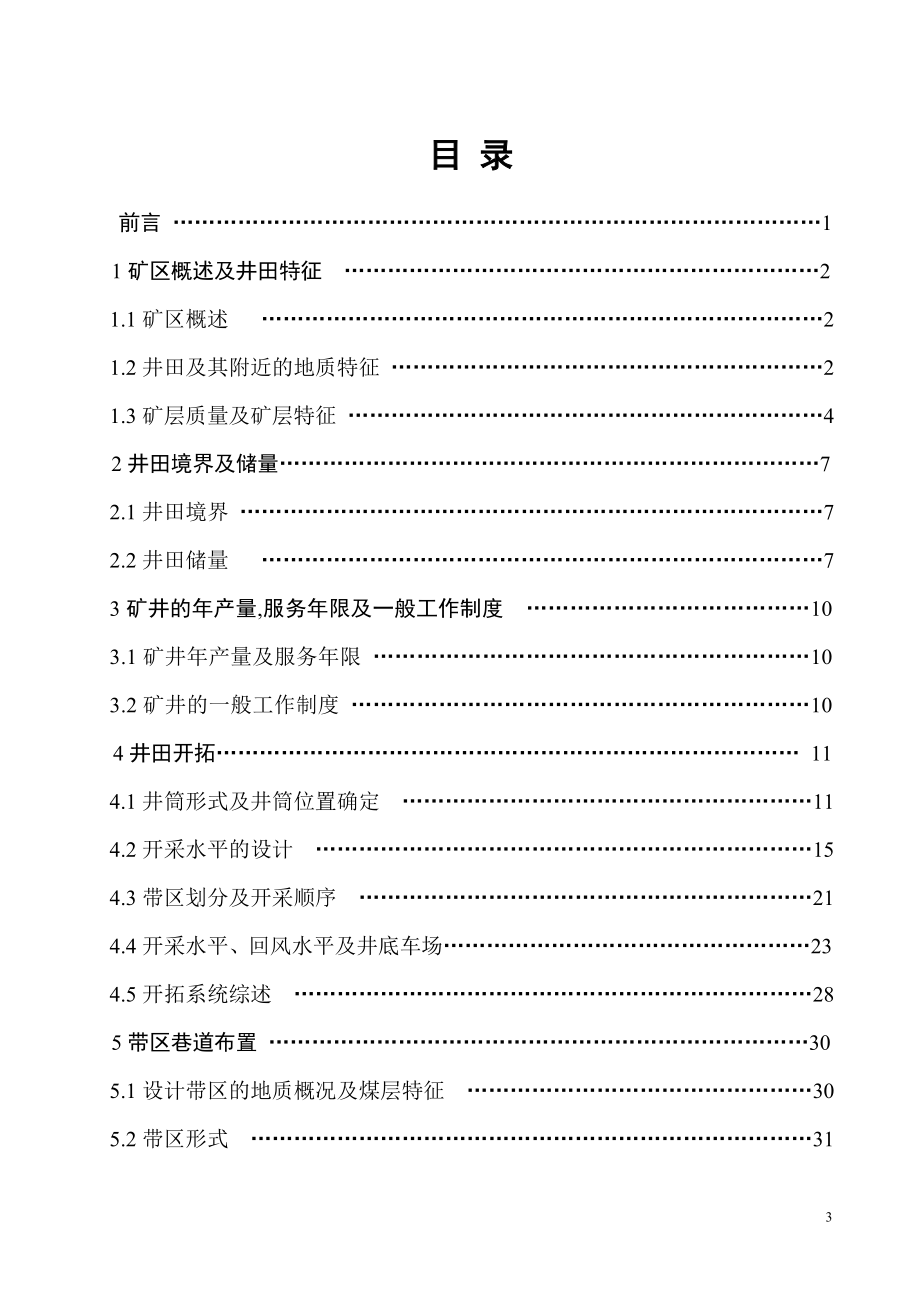

7、heoretical basis, and has some data and material, and makes the design embody the advanced standard mine design at maximum extent in the morden acition mine.The keyword: high yield and high efficiency ; fully mechanized longwall mining with top coal caving; inclined longwall目 录前言 11矿区概述及井田特征 21.1矿区概
8、述 21.2井田及其附近的地质特征 21.3矿层质量及矿层特征 42井田境界及储量72.1井田境界 72.2井田储量 73矿井的年产量,服务年限及一般工作制度 103.1矿井年产量及服务年限 103.2矿井的一般工作制度 104井田开拓 114.1井筒形式及井筒位置确定 114.2开采水平的设计 154.3带区划分及开采顺序 214.4开采水平、回风水平及井底车场234.5开拓系统综述 285带区巷道布置 305.1设计带区的地质概况及煤层特征 305.2带区形式 315.3带区分带划分、带区斜巷布置 325.4带区车场及硐室 335.5采准系统及生产系统 345.6带区开采顺序 355.7带
9、区巷道断面尺寸、支护方式355.8带区的巷道掘进率、带区回采率 396采煤方法 416.1采煤方法的选择 416.2重点设计煤层及围岩条件426.3工作面长度的确定436.4采煤机械的选择和回采工艺方式的确定456.5循环方式的选择及循环图表的编制497建井工期及开采计划 527.1建井工期及施工组织 527.2开采顺序558矿井通风 588.1概述588.2矿井通风方式及通风系统的选择588.3总风量的计算与风量分配608.4矿井总风压及等积孔计算658.5通风设备的选择708.6矿井灾害防治综述739矿井运输与提升 769.1概述769.2带区运输设备的选择769.3主要巷道运输设备的选择
10、779.4提升7810排水8210.1矿井涌水 8210.2排水设备的选择 8310.3水泵房设计 8410.4水仓设计 8511技术经济指标8611.1全矿人员编制 8611.2劳动生产率 8711.3成本 8711.4全矿技术经济指标 8912结论91致谢92参考文献93附录A译文94附录B外文文献 101前言煤炭是我国的主导能源，煤炭事业的发展离不开科学技术的发展。随着科学技术的发展，我国的井田开拓正朝着生产集中化，矿井大型化，运输连续化，系统简单化方向发展。在现代化，高产高效矿井建设过程中，将形成一批高产高效的一矿一井一面或两面的现代化矿井，降低开拓生产巷道掘进率，简化生产系统，使矿井
11、朝这高度集中、简单可靠的方向发展；现在的矿井年产上千万吨的超大型矿井越来越多，单产效率也越来越高。采煤方法和工艺的进步和完善始终是采矿学科发展的主题。采煤工艺的发展将带动煤炭开采各环节的变革,现代采煤工艺的发展方向是高产、高效、高安全性和高可靠性,基本途径是使采煤技术与现代高新技术相结合,研究开发强力、高效、安全、可靠、耐用、智能化的采煤设备和生产监控系统,改进和完善采煤工艺。在发展现代采煤工艺的同时，继续发展多层次、多样化的采煤工艺，建立具有中国特色的采煤工艺理论。毕业设计是对大学学业的一次综合考察,通过毕业设计的成果,能够让学生更好得学习和掌握书本中的知识,并进行了理论与实践的相结合,从而使学生为今后的实际工作打下良好的基础。本设计是在毕业实习的基础上,根据阜矿集团恒大公司的具体地质
