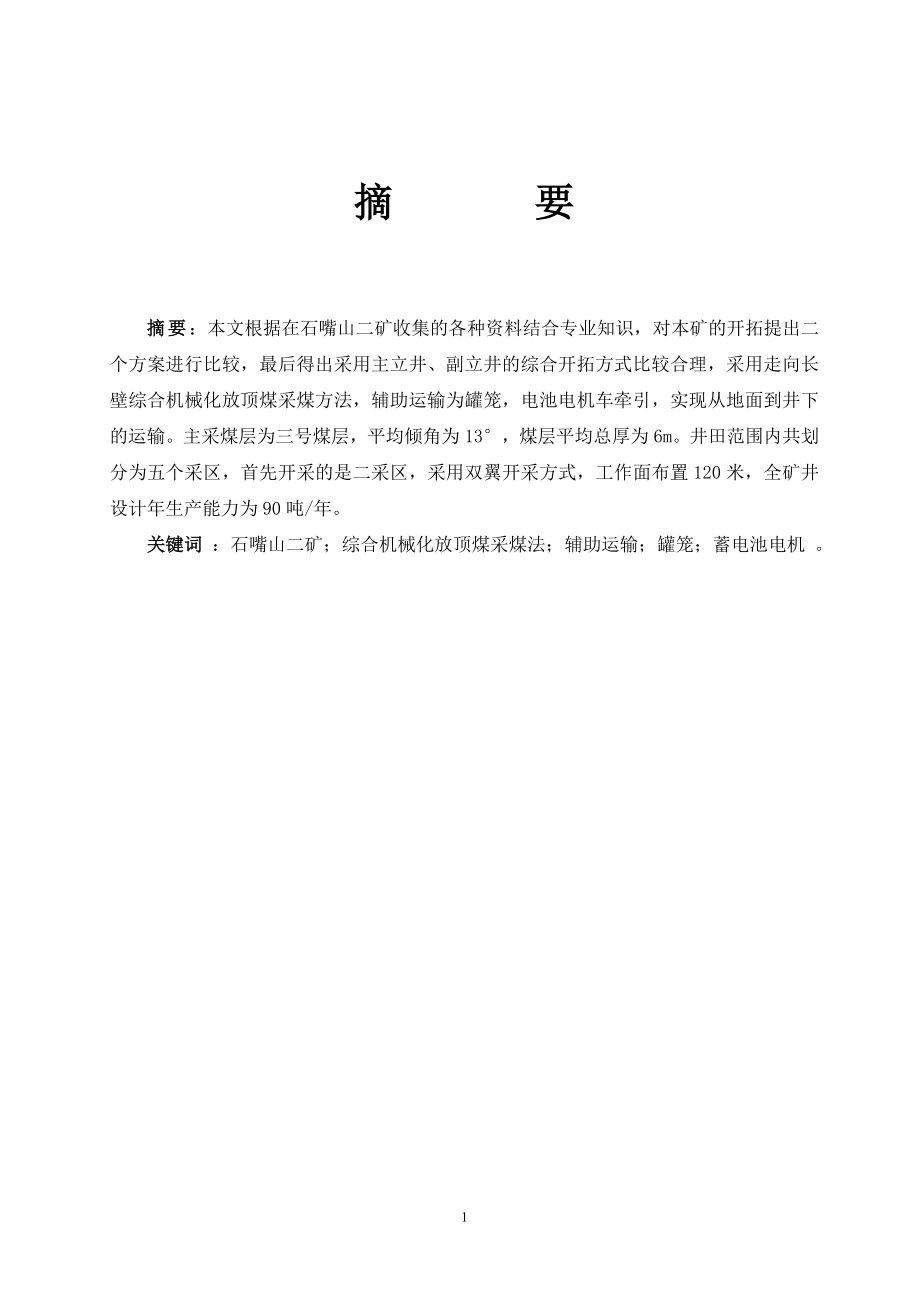

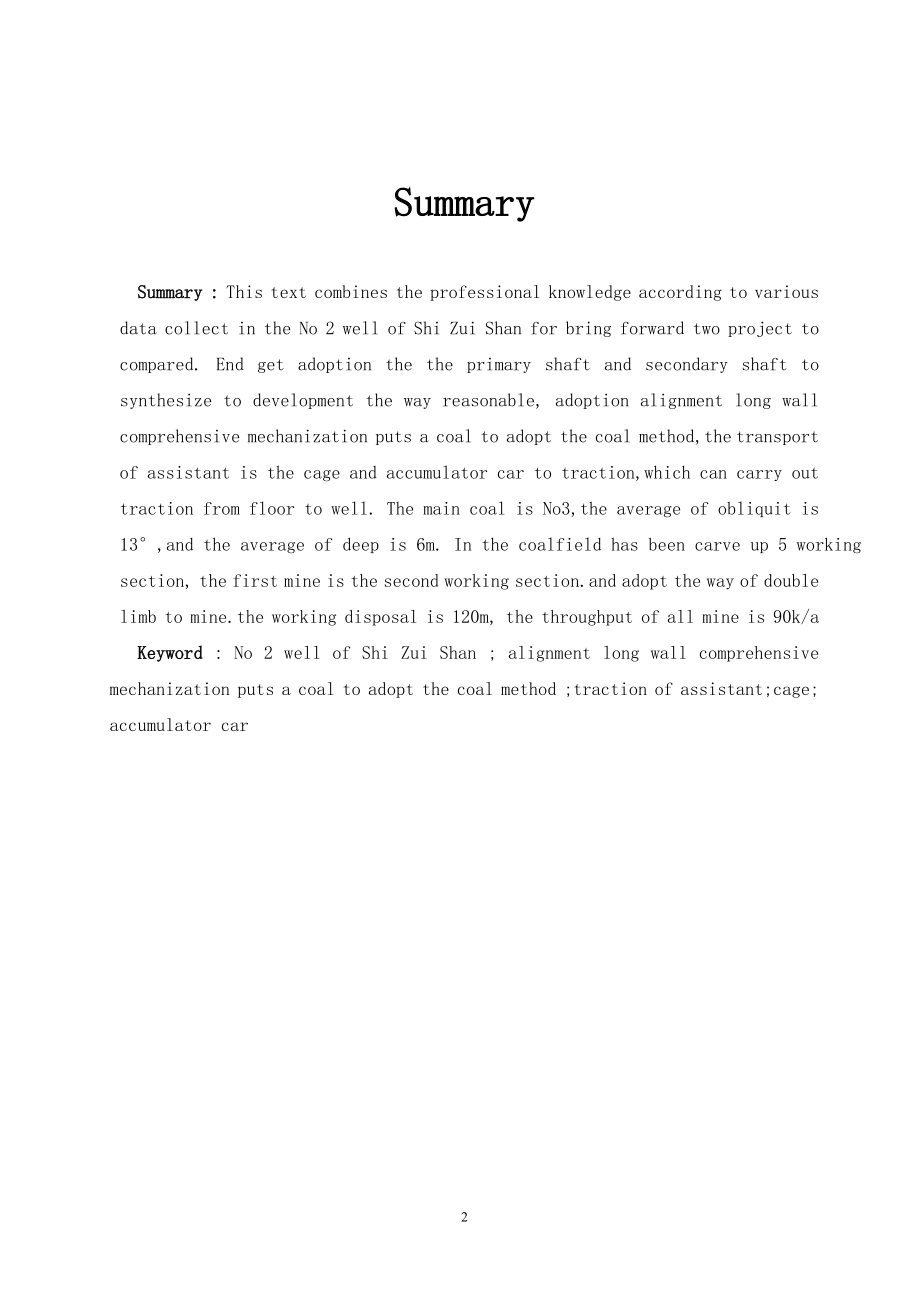

1、摘 要摘 要 ：本文根据在石嘴山二矿收集的各种资料结合专业知识，对本矿的开拓提出二个方案进行比较，最后得出采用主立井、副立井的综合开拓方式比较合理，采用走向长壁综合机械化放顶煤采煤方法，辅助运输为罐笼，电池电机车牵引，实现从地面到井下的运输。主采煤层为三号煤层，平均倾角为13，煤层平均总厚为6m。井田范围内共划分为五个采区，首先开采的是二采区，采用双翼开采方式，工作面布置120米，全矿井设计年生产能力为90吨/年。 关键词 ：石嘴山二矿；综合机械化放顶煤采煤法；辅助运输；罐笼；蓄电池电机 。Summary Summary : This text combines the professiona
2、l knowledge according to various data collect in the No 2 well of Shi Zui Shan for bring forward two project to compared. End get adoption the the primary shaft and secondary shaft to synthesize to development the way reasonable, adoption alignment long wall comprehensive mechanization puts a coal t
3、o adopt the coal method,the transport of assistant is the cage and accumulator car to traction,which can carry out traction from floor to well. The main coal is No3,the average of obliquit is 13,and the average of deep is 6m. In the coalfield has been carve up 5 working section, the first mine is th
4、e second working section.and adopt the way of double limb to mine.the working disposal is 120m, the throughput of all mine is 90k/a Keyword : No 2 well of Shi Zui Shan ; alignment long wall comprehensive mechanization puts a coal to adopt the coal method ;traction of assistant;cage; accumulator car目

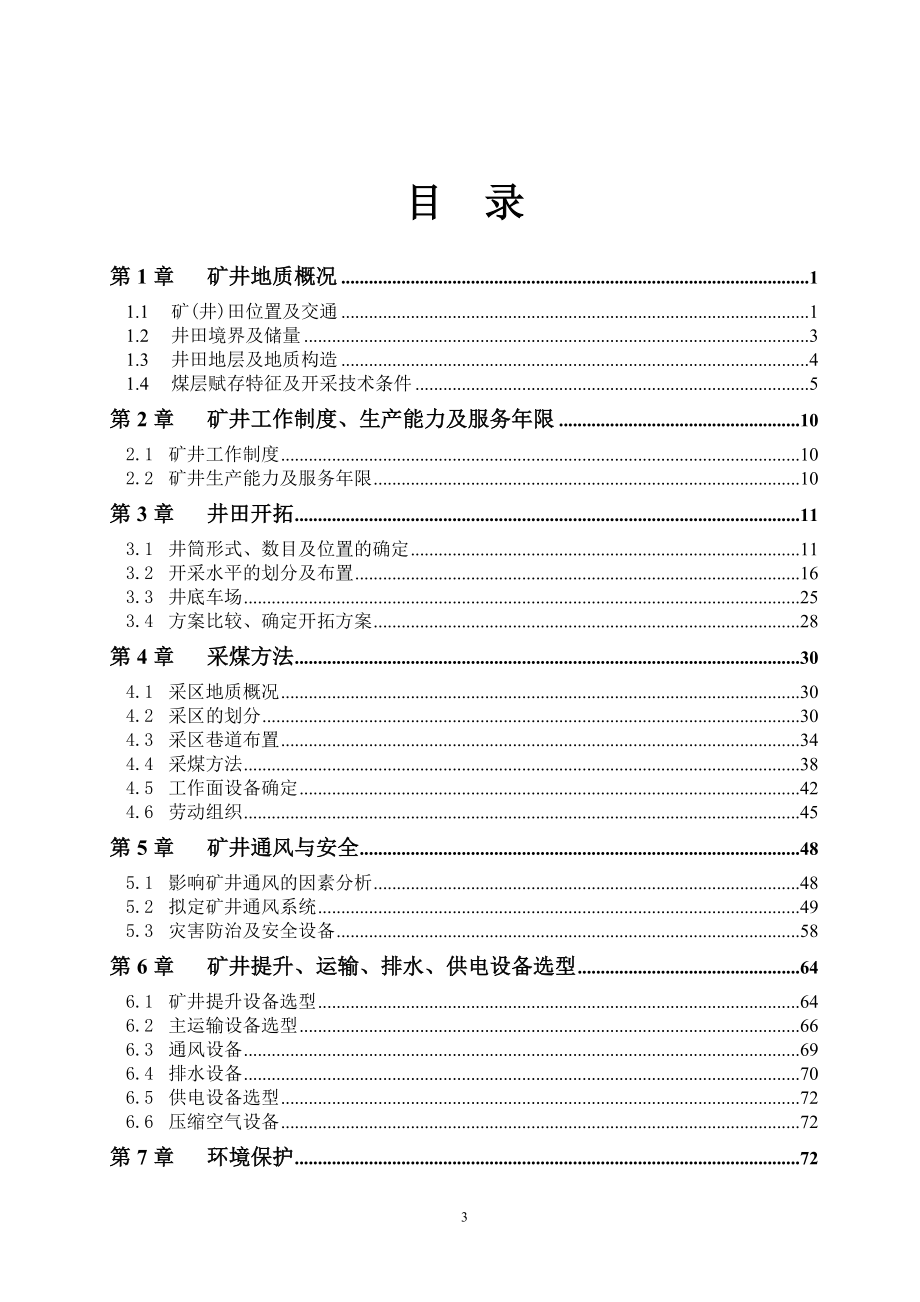

5、 录第1章 矿井地质概况11.1 矿(井)田位置及交通11.2 井田境界及储量31.3 井田地层及地质构造41.4 煤层赋存特征及开采技术条件5第2章 矿井工作制度、生产能力及服务年限102.1 矿井工作制度102.2 矿井生产能力及服务年限10第3章 井田开拓113.1 井筒形式、数目及位置的确定113.2 开采水平的划分及布置163.3 井底车场253.4 方案比较、确定开拓方案28第4章 采煤方法304.1 采区地质概况304.2 采区的划分304.3 采区巷道布置344.4 采煤方法384.5 工作面设备确定424.6 劳动组织45第5章 矿井通风与安全485.1 影响矿井通风的因素分
6、析485.2 拟定矿井通风系统495.3 灾害防治及安全设备58第6章 矿井提升、运输、排水、供电设备选型646.1 矿井提升设备选型646.2 主运输设备选型666.3 通风设备696.4 排水设备706.5 供电设备选型726.6 压缩空气设备72第7章 环境保护727.1 环境现状及地面保护物概述727.2 主要污染源及污染物747.3 源开发对生态环境影响与评价757.4 资源开采环境损害的控制与生态重建767.5 矿区环境保护与生态重建投资估算79第8章 建井工期818.1 移交标准818.2 井巷工程量818.3 建井工期82第9章 矿井技术经济849.1 劳动定员及劳动生产率84
7、致 谢88专题论文89提高综放工作面顶煤回采率的途径89主要参考文献93第1章 矿井地质概况1.1 矿(井)田位置及交通1.1.1交通位置 石嘴山矿区位于宁夏回族自治区石嘴山市石嘴山区，西依贺兰山，东濒黄河，矿区南北长11.5公里，东西宽3.5公里，含煤面积40.3平方公里地理坐标为北纬391416，东经1064247。包兰铁路由矿区西缘通过，矿区专用线在石嘴山火车站北侧与包兰线接轨，通到矿区各矿。公路四通八达，交通可称方便。矿区到附近城市距离如下表：（单位/km） 石嘴山与各大城市之间距离 表111石嘴山银 川兰 州包 头呼和浩特北 京距 离1025703255741241 （附交通位置图）
8、1.1.2地形地貌矿区地势西高东低，略向黄河倾伏，由贺兰山麓向黄河成10的坡度，一般高程在11301100米之间，为冲积扇堆积平原。地面平坦有若干条干沟，成为山洪向外排泄的通道。矿区东部有黄河流过，二矿井田北部被黄河水流切割，煤层露头延伸于黄河河床下，黄河成为基岩含水层的补给源。1.1.3气象及水文情况矿区属半干旱大陆性气候，雨量稀少，降雨主要集中于7、8、9月，历年最大降雨量为335.1毫米，最小降雨量为130.2毫米，最大年蒸发量3937.3毫米；近年平均气温8.5，最高气温40.5，最低气温-32，相对湿度一般6072，主要风向春季为北 图1-1-1 交通位置图及西北风，夏秋季多为东南或
9、南风，最大风力10级，土壤最大冻结深度1.1米，最大积雪厚度17.5毫米。黄河从矿区东部流过，河床宽度一般约600米，黄河大桥以北颈缩为300米，河水深度一般为24米，最深8.6米，最高洪水位1091.32米，最低水位1084.34米/秒，最大流量6500米3/秒，最小流量110米3/秒，正常流量1800米3/秒，流速0.342.16米/秒，含沙量高达53.1160.10千克/米3。另外，本区地震强烈，属级烈度区。1.1.4矿区概况远在明清时矿区既有小窑土法开采，在浅部二、三、五、六等煤层中留下老窑采空区和积水，矿区大规模开发始于1957年10月，至1960年先后建成四对斜井，即石嘴山一、二、
10、三、四号斜井。64年以后，一、四号井和合并为一矿，井型为75万吨/年。二、三号井合并改造为二矿，井型为120万吨/年；三矿1983年12月开工建设，91年11月投产，93年5月因铁路运量不足，外运受阻而停产。石嘴山二矿位于矿区东北部，煤层储量丰富，开采条件好，经七十年代老矿挖潜改造，80年矿井核定生产能力定为150万吨/年。1.2 井田境界及储量1.2.1井田境界 石嘴山二矿于1958年开工建设，由于开发初期的条件限制和国家的急需，矿井田初设范围过小，走向长和倾斜宽仅1.45公里，面积2.1平方公里，使井型和储量极不适应，为此，1964年经煤炭工业部138号文件批准，三矿停产关闭，所属剩余储量
11、由二矿接收，二、三矿井田合并，至此，二矿井田范围扩大到目前状况：南部以-勘探线以北300米与一矿为界，北部以石嘴山向斜轴为界，浅部以九层煤露头和小电厂正断层为界，深部到+725米等高线，井田走向长为4.6公里，倾斜宽1.6公里，平面积5.2平方公里。三水平位于现井田深部，井田范围在现有基础上向深部和北部扩大，在北部，由现井田以向斜轴为界扩大至向斜轴以西的F1、F2、F4断层，主要是因为向斜轴以西到F4断层段，尚有地质储量841.5万吨，由于地质因素和地理位置所决定，该段划归深部或其他井田开采都将是不可能的。所以只有将其划归三水平开采，从技术和经济上都是合理的。而井田深部边界则扩大到+600米等
12、高线，这是根据原中煤总公司中煤总生开字（92）第100号“关于石嘴山一矿改扩建方案设计的审查意见”文件精神确定的。以+600米为界与一矿现生产水平划齐，以便+600米以下统一规划，整体开发。据此，三水平井田范围界定为：浅部以+725米等高线与二水平为界，深部到+600米等高线，南部仍以-勘探线南300米与一矿为界，北到F1、F2、F4正断层，走向长4.4公里，倾斜宽0.7公里，平面积约3.0平方公里。1.2.2储量三水平井田范围内共有局部可采和可采煤层共九层，根据已报批的宁煤地质队于1989年所提“石嘴山一、二煤矿扩大勘探地质报告”中的数据，并按照生产矿井储量管理规程中有关条款规定的计算方法，
13、确认三水平井田范围内共有煤炭储量为：地质储量：5627.1万吨 可采储量：4289.8万吨1.3 井田地层及地质构造 石嘴山矿区属于桌子贺兰山煤田之一部分，位于鄂尔多斯地台西缘，含煤地层为石炭二迭纪，煤田成因类型属于过渡型构造，以皱褶为主。1.3.1 矿区地层矿区出露地层由老而新简述如下：1、石炭系中统羊虎沟组(C2yn)：为海陆交互相沉积，出露于黄河东岸之雀儿沟，矿区内仅在个别钻孔中见到，岩性为灰黑微绿的泥岩、粉砂岩，夹薄层石英质砂岩，35层灰岩及薄煤，矿区内钻孔揭露最大厚度为348.94。2、石炭系上统太原组(C3t)：为近海型含煤建造。岩相稳定，连续沉积于羊虎沟组之上。本组为主要含煤地层
14、，其岩性为灰灰黑色的页岩，砂质页岩及中细粒砂岩，含34层石灰岩；含煤78层，其中可采及局部可采6层(编号为九层煤四层煤)，不可采2层(编号为未4、未5)；地层平均总厚132.4米，煤层总厚18.1米.3、二迭系下统山西组(pls)：连续沉积于太原组之上，为陆相含煤建造，厚度平均28.8米，亦为矿区内主要含煤地层，岩性为灰，灰白色长石石英砂岩，灰、灰黑色、黑色页岩，砂质页岩；含可采及局部可采煤层3层(编号为13层煤)，煤层总厚12.85米。4、二迭系下统下石盒子组(Plsh)：连续沉积于山西组之上，地层平均厚度86.9米，岩性以灰色砂质页岩、灰白色砂岩为主，夹灰黑色页岩及三层不可采薄煤层(即未1、未2、未3)。5、二迭系上统上石盒子组(P2sh)：连续沉积在下石盒子组之上，地层平均厚度112.8米，岩性以黄绿、紫红色砂岩为主，夹深灰墨绿色砂质页岩及页岩。6、二迭系上统石千峰组(P2sg)：连续沉积在石盒子组之上，岩性上部为杂色页岩及砂质页岩夹薄层砂岩，中部和下部为紫色页岩、肉红色砂岩，底部有石英、长石含砾粗砂岩，地层平均总厚327.6米。7、第四系(Q)：不整和于各时代地层之上，岩性为未胶结的砂土，砂砾、砾石及亚粘土等组成，最大厚度238米，在二矿井田厚017.3米。
