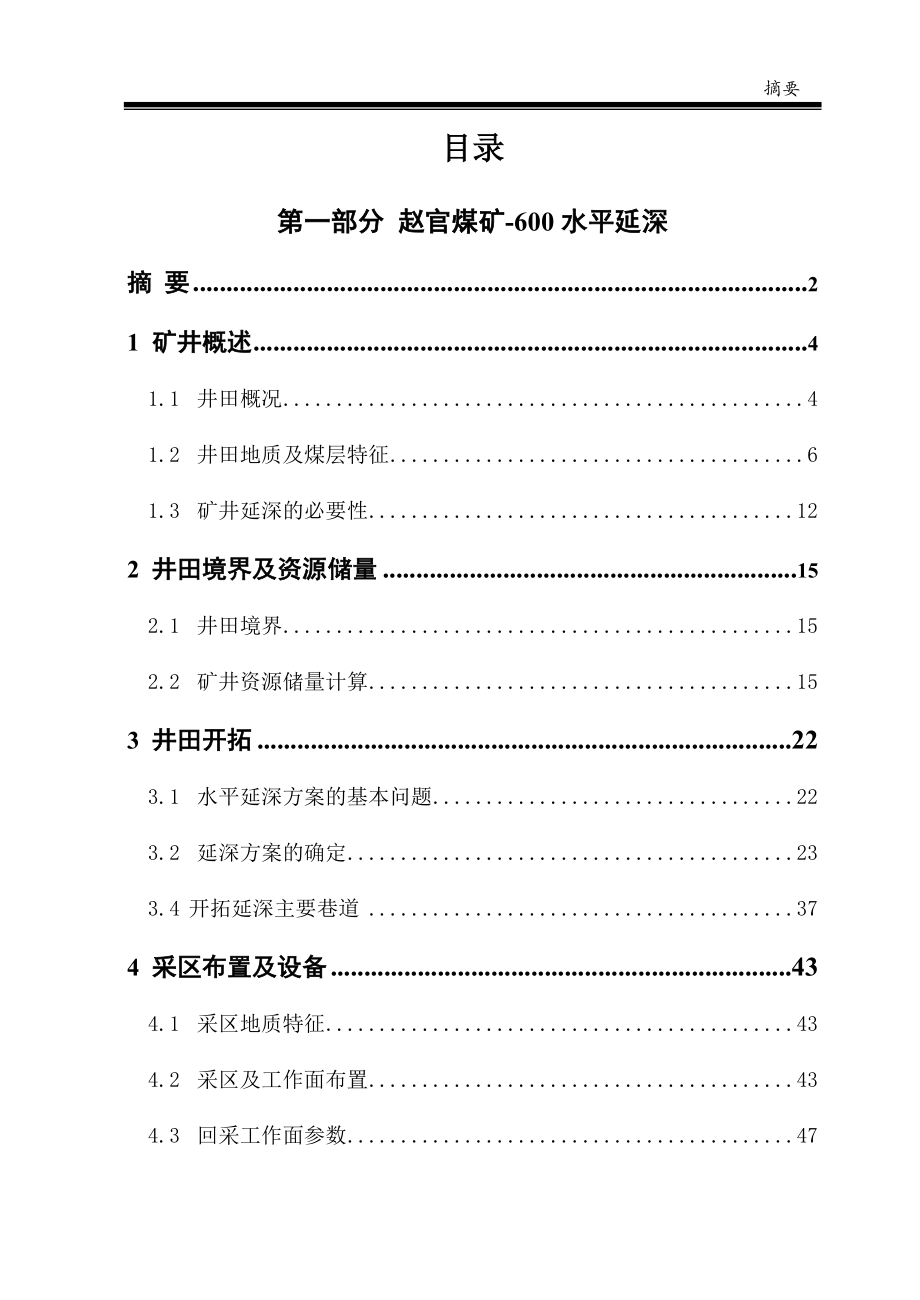

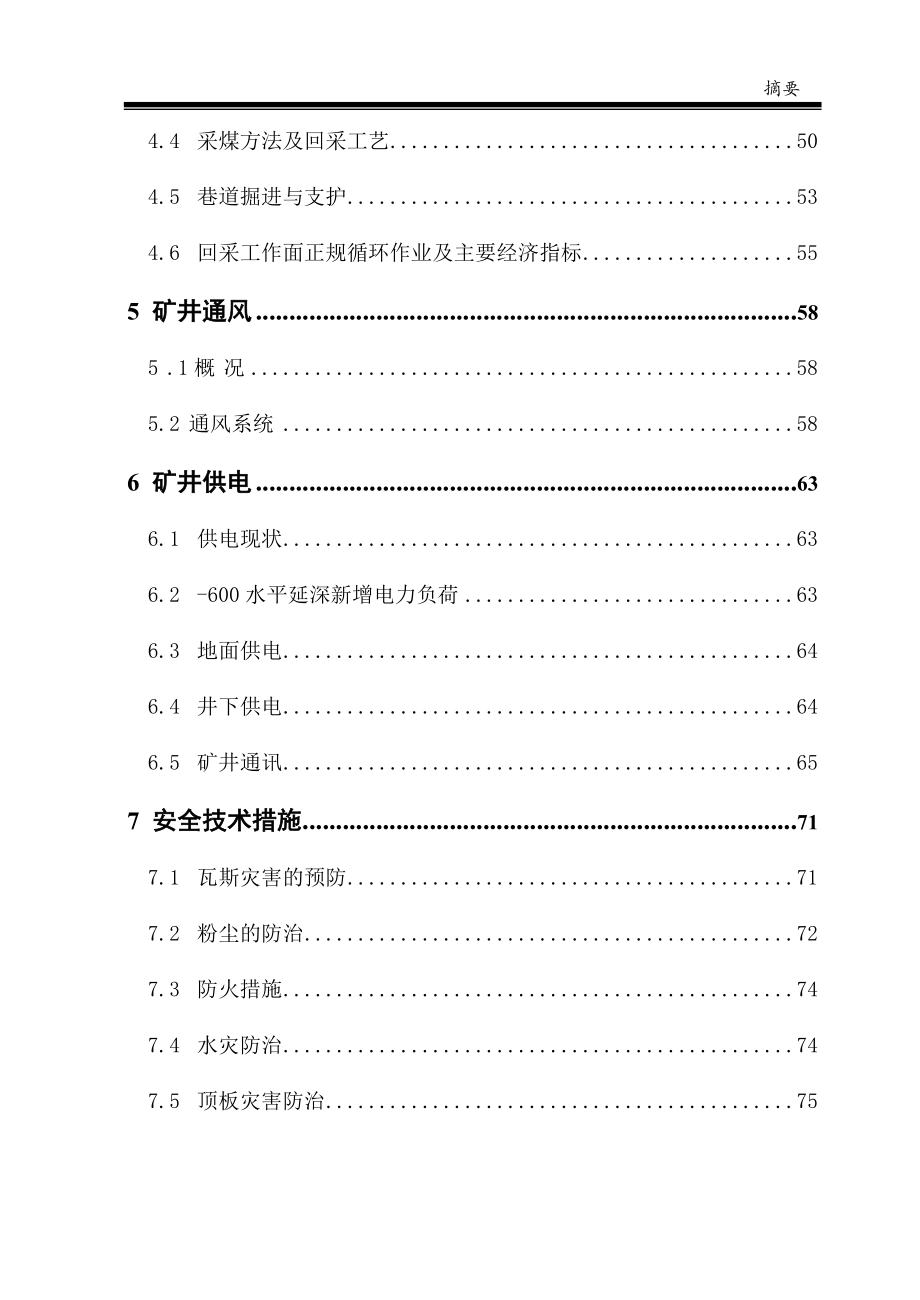

1、 摘要目录第一部分 赵官煤矿-600水平延深摘 要21 矿井概述41.1 井田概况41.2 井田地质及煤层特征61.3 矿井延深的必要性122 井田境界及资源储量152.1 井田境界152.2 矿井资源储量计算153 井田开拓223.1 水平延深方案的基本问题223.2 延深方案的确定233.4 开拓延深主要巷道374 采区布置及设备434.1 采区地质特征434.2 采区及工作面布置434.3 回采工作面参数474.4 采煤方法及回采工艺504.5 巷道掘进与支护534.6 回采工作面正规循环作业及主要经济指标555 矿井通风585 .1概 况585.2 通风系统586 矿井供电636.1

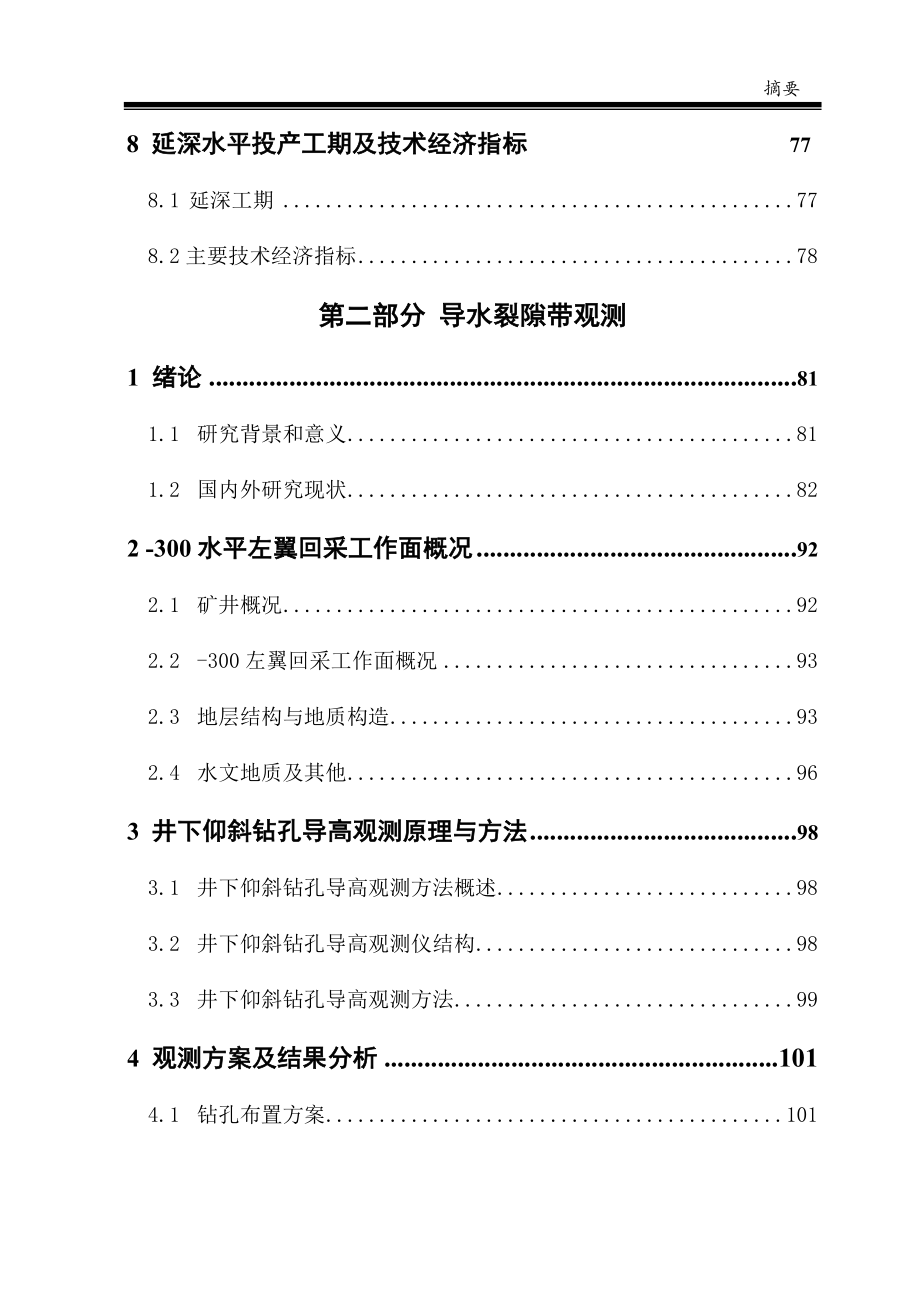

2、供电现状636.2 -600水平延深新增电力负荷636.3 地面供电646.4 井下供电646.5 矿井通讯657 安全技术措施717.1 瓦斯灾害的预防717.2 粉尘的防治727.3 防火措施747.4 水灾防治747.5 顶板灾害防治758 延深水平投产工期及技术经济指标 778.1 延深工期778.2主要技术经济指标78第二部分 导水裂隙带观测1 绪论811.1 研究背景和意义811.2 国内外研究现状822 -300水平左翼回采工作面概况922.1 矿井概况922.2 -300左翼回采工作面概况932.3 地层结构与地质构造932.4 水文地质及其他963 井下仰斜钻孔导高观测原理与
3、方法983.1 井下仰斜钻孔导高观测方法概述983.2 井下仰斜钻孔导高观测仪结构983.3 井下仰斜钻孔导高观测方法994 观测方案及结果分析1014.1 钻孔布置方案1014.2 1#孔观测结果分析1024.3 2#孔观测结果分析1054.4 3#孔观测结果分析1084.5 工作面导水裂隙带发育高度综合分析1115 主要结论115参考文献116致谢117附录：英译汉118第一部分赵官煤矿-600水平延深设计第一部分 赵官煤矿-600水平延深设计摘 要本设计是赵官煤矿第二水平开拓延深设计，设计年产量为90wt/a。结合赵官煤矿的地质条件、煤层赋存条件和其他各方面因素，计算储量为3035.1w
4、t，服务年限24.1a。在对赵官煤矿进行了开拓设计过程中，提出了三种开拓方案，通过技术经济比较确定了本矿采用暗斜井的开拓方式。确定了在-330水平设置第二水平的方案。在首采区设计过程中经过经济技术分析确定了走向长壁采煤法，本设计综合运用了井巷工程、通风与安全、矿压理论、采掘机械的各种知识。完成了对设计区域的通风计算、设备选型和劳动定员的详细分析与设计并完成了首采区的主要技术经济指标采掘接替等一系列工作。此设计符合相关的法律法规，达到国家要求安全生产的各项标准。关键词：矿井设计；开拓方式；长壁采煤法83ABSTRACTThis design is the second level of zhao
5、guan coal mine was evaluated to exploit the deep design, design to produce 90 wt/a.Combined with the geological conditions of zhaopo coal mine was evaluated, and coal seam occurrence condition and other factors, calculation of reserves of 3035.1 wt, the service life of 24.1 a.In the process of zhaog
6、uan coal mine was evaluated for the pioneering design, put forward three kinds of development plan, the ore was determined by the technical and economic comparison with dark slope development way.Identified in -600 set up the second level.Design process is put forward in the first mining area finall
7、y determine to longwall mining method, the integrated use of the design of mine engineering, ventilation and safety, mine pressure theory, mining machinery, all kinds of knowledge.Completed to the design of the ventilation calculation, equipment selection, and regional labor capacity detailed analys
8、is and design, and completed the first mining area of the main mining succeed and a series of technical and economic indexes.This design accord with related laws and regulations and meet the requirements of national production safety standards. Key words: mine design;Developing way;Longwall coal min
9、ing method 矿井概述1 矿井概述1.1 井田概况1.1 .1 井田位置及交通赵官井田位于山东省西北部，以区内的赵官镇为中心。其地理位置为：东经11630001163630，北纬362800至3633 30。本井田属黄河北煤田的一部分，根据国土资源部划定矿区范围批复（国土资矿划字200732号），赵官矿井范围由十三个座标拐点圈定（见表1.1）。东与长清井田分界，西与邱集煤矿毗邻，南到13层煤露头，北以探矿权边界。走向长约9km，倾向宽约7km，面积约为59.2079km2。行政区划属德州市齐河县管辖。表1.1 矿 井 范 围 座 标 表点号X坐标/mY坐标/m14044917.0020
10、457067.0024044008.0020457156.0034042950.0020456855.0044038830.0020454890.0054037874.0020454702.0064038280.0020456368.0074038704.0020461576.0084040332.0020463145.0094042653.0020464051.00104047661.0020464800.00114047635.0020461205.00124046731.0020461202.00134044896.0020458208.00本井田位于京沪铁路西侧，距京沪线晏城车站30k
11、m，北部有309国道，井田内有324省道与其连通，工业场地距324省道仅300m。黄河流经本井田东南部。水陆交通均较方便。详见交通位置图(图1.1)。1.1 .2 地形地势本井田地处华北大平原南部，为黄河冲积平原，地貌形态受黄河影响甚大。井田内地势平坦，地面标高一般为+27+32m，西北略低，东南略高，坡度为0.51。1.1 .3 河流我国最大的水系之一黄河自西南向东北方向流经本井田东部。井田内有引黄灌渠与之相通。井田内水系较发育，沟渠纵横，主要为引黄灌溉渠系。区内主要河、渠为黄河及老巴公河。图1.1 交通位置图1.1. 4 气象及地震本区为温带季风大陆性气候。年平均气温13.4，年平均最高气
12、温19.0，月均最高气温33.9（1959年7月），日最高气温41.2（1960年6月21日）。年平均最低气温8.7，月最低气温-10.4（1963年1月），日最低气温-22.0（1959年12月21日），多年最低气温月为1月（-6.7），常年1月平均气温为-2.5。根据现行的中国地震动参数区划图（2001）和建筑抗震设计规范（GB50011-2001）的规定，本矿井工业场地地震设防烈度为6度（设计基本地震加速度值为0.05g）。1.2 井田地质及煤层特征1.2.1 地质构造黄河北煤田地层区划属华北地层区鲁西地层分区的一部分。石炭二叠系假整合于奥陶系石灰岩之上。煤系基地奥陶系和寒武系出露于黄河
13、南岸的长清至平阴一带，组成中低山、丘陵区。石炭二叠系含煤地层则被相当厚的第四系、新近系所覆盖，成为隐蔽煤田。石炭二叠系含煤地层发育较好，煤炭资源较为丰富。详见区域地层简表1.2。1.2.2 井田地层本井田为全隐蔽的华北型石炭、二叠系煤田。煤系以中、下奥陶地层为基底，沉积了中石炭统本溪组、上石炭统太原组、下二叠统山西组、下石盒子组，上二叠系上石盒子组。上石炭统太原组（C3）属典型的海陆交互相沉积，是本井田主要含煤地层。由深灰、灰黑色泥岩、粉砂岩以及中、细砂岩、薄层石灰岩及煤层组成。夹石灰岩五层，由上而下依次为一、二、三、四、五灰。详见图1.2。表1.2 区域地层简表地层系统主要岩性特征第四系（Q
14、）新近系（N）由土黄、棕黄、灰绿色粘土夹黄白色松散砂砾组成，局部砂砾胶结层可胶结成岩。 500m上部棕黄、棕红、灰绿、紫色粘土、泥岩夹土黄、浅棕色粉砂-细砂岩、含砾砂岩。下部紫红、棕红、灰绿色泥岩夹粉-中砂岩、底部灰白色含砂砾岩。 1635m古近系（E）二叠系（P）上部为浅灰色粉砂岩、泥岩及灰-灰绿色砂岩，其次为杂色泥岩、泥灰岩。下部为紫红、红色粉砂岩，泥质细砂岩等。 1700m石盒子统（P2）上石盒子组上部为紫红、灰绿色粘土岩，夹灰白色中砂岩；中部为致密坚硬的厚层状石英砂岩夹杂色泥岩；下部为灰、紫色等杂色粘土岩，泥岩和灰绿色砂岩。底部为A层铝土岩。 425m下石盒子组以灰白色长石砂岩和灰色泥岩为主，上部有紫色粘土岩出现，偶夹紫色石英质砂-砂砾岩。 120m月门沟统（P1）山西组灰色、灰白色中细粒长石砾岩、粉砂岩夹泥岩，含煤56层，可采及局部可采煤层24层。为区内重要含煤地层。 87m太原组
