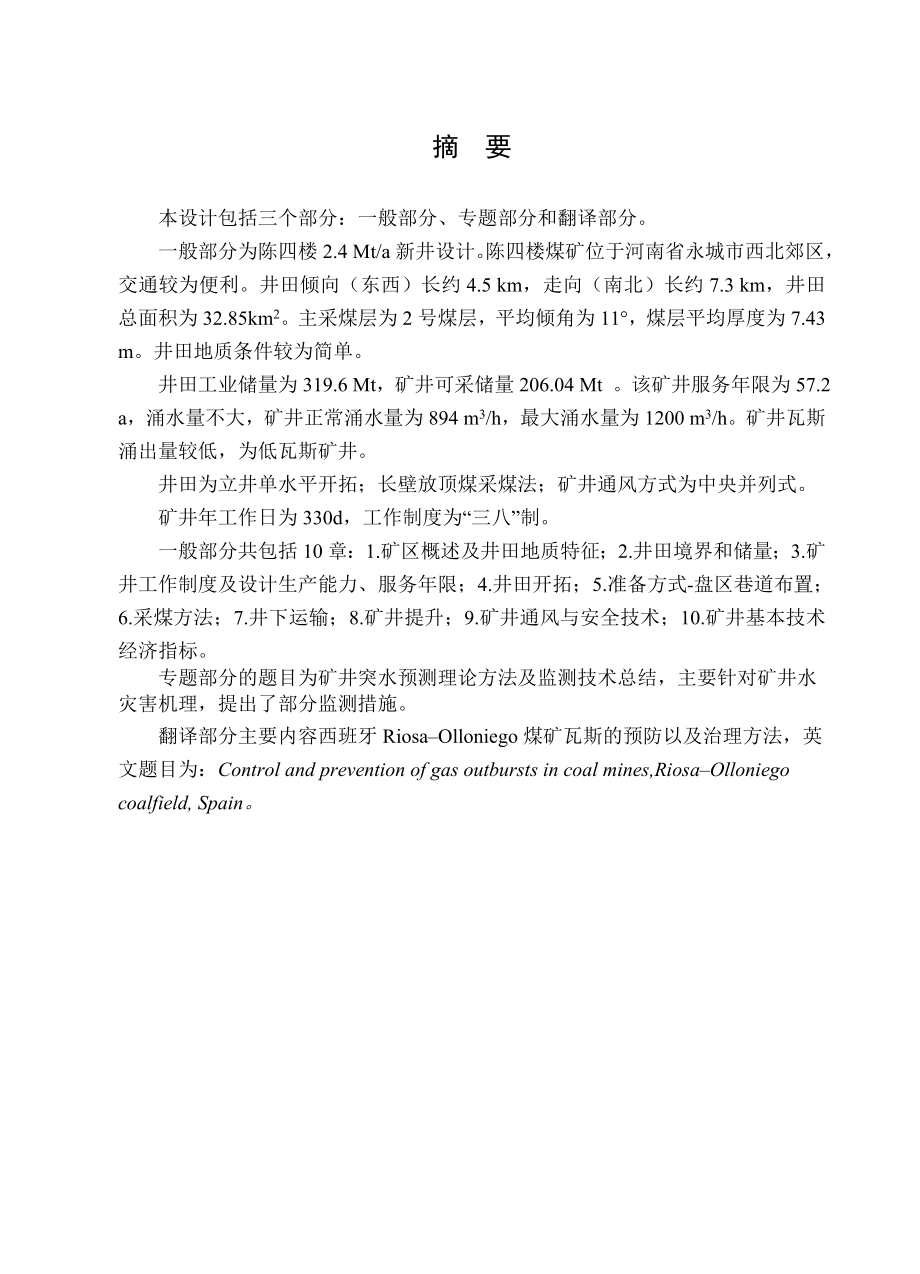

1、摘 要本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分为陈四楼2.4 Mt/a新井设计。陈四楼煤矿位于河南省永城市西北郊区，交通较为便利。井田倾向（东西）长约4.5 km，走向（南北）长约7.3 km，井田总面积为32.85km2。主采煤层为2号煤层，平均倾角为11，煤层平均厚度为7.43 m。井田地质条件较为简单。井田工业储量为319.6 Mt，矿井可采储量206.04 Mt 。该矿井服务年限为57.2 a，涌水量不大，矿井正常涌水量为894 m3/h，最大涌水量为1200 m3/h。矿井瓦斯涌出量较低，为低瓦斯矿井。井田为立井单水平开拓；长壁放顶煤采煤法；矿井通风方式为中央并列式
2、。矿井年工作日为330d，工作制度为“三八”制。一般部分共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式-盘区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。专题部分的题目为矿井突水预测理论方法及监测技术总结，主要针对矿井水灾害机理，提出了部分监测措施。翻译部分主要内容西班牙RiosaOlloniego煤矿瓦斯的预防以及治理方法，英文题目为：Control and prevention of gas outbursts in coal mines,Riosa

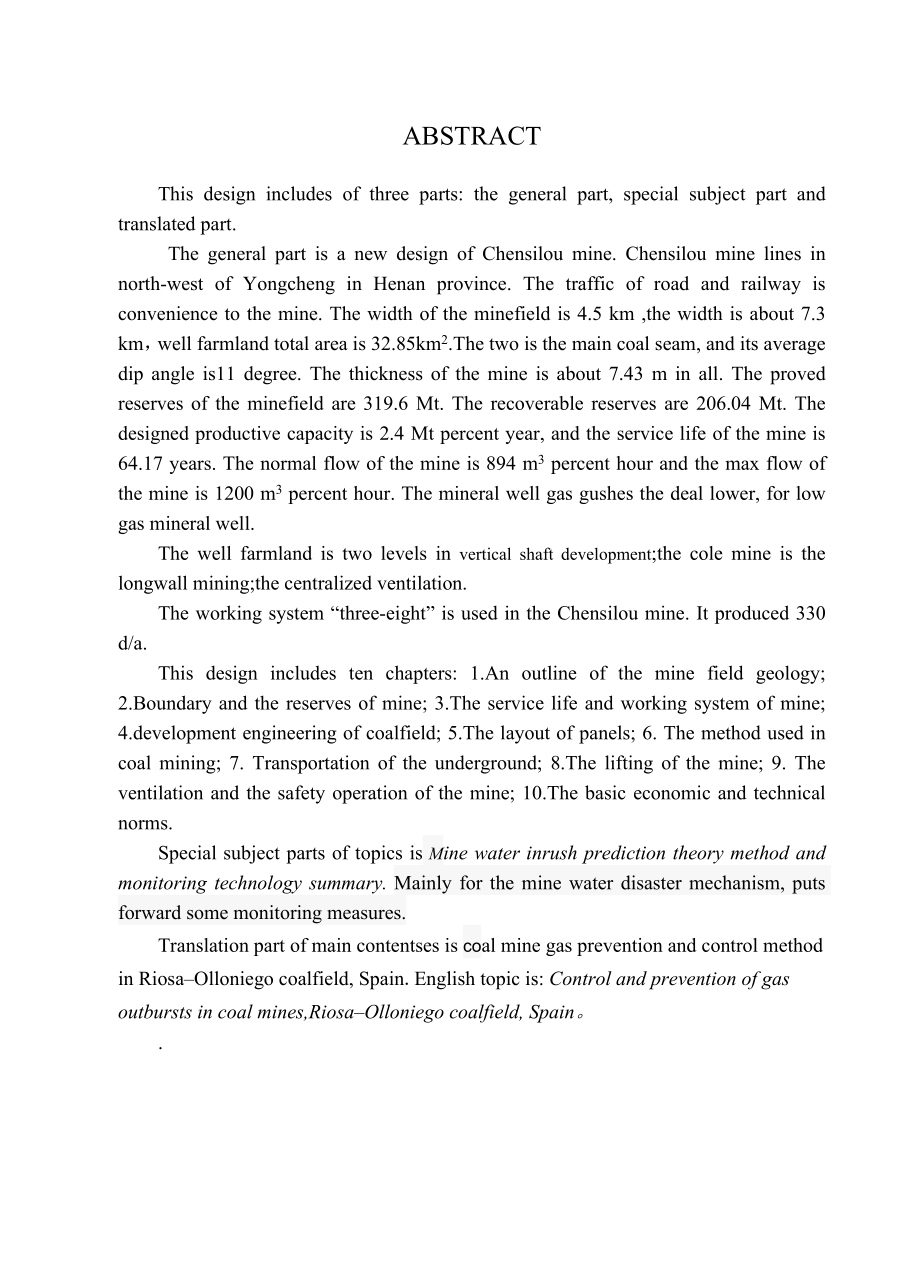

3、Olloniegocoalfield, Spain。ABSTRACTThis design includes of three parts: the general part, special subject part and translated part. The general part is a new design of Chensilou mine. Chensilou mine lines in north-west of Yongcheng in Henan province. The traffic of road and railway is convenience to
4、the mine. The width of the minefield is 4.5 km ,the width is about 7.3 km，well farmland total area is 32.85km2.The two is the main coal seam, and its average dip angle is11 degree. The thickness of the mine is about 7.43 m in all. The proved reserves of the minefield are 319.6 Mt. The recoverable re
5、serves are 206.04 Mt. The designed productive capacity is 2.4 Mt percent year, and the service life of the mine is 64.17 years. The normal flow of the mine is 894 m3 percent hour and the max flow of the mine is 1200 m3 percent hour. The mineral well gas gushes the deal lower, for low gas mineral wel
6、l.The well farmland is two levels in vertical shaft development;the cole mine is the longwall mining;the centralized ventilation.The working system “three-eight” is used in the Chensilou mine. It produced 330 d/a.This design includes ten chapters: 1.An outline of the mine field geology; 2.Boundary a
7、nd the reserves of mine; 3.The service life and working system of mine; 4.development engineering of coalfield; 5.The layout of panels; 6. The method used in coal mining; 7. Transportation of the underground; 8.The lifting of the mine; 9. The ventilation and the safety operation of the mine; 10.The
8、basic economic and technical norms.Special subject parts of topics is Mine water inrush prediction theory method and monitoring technology summary. Mainly for the mine water disaster mechanism, puts forward some monitoring measures.Translation part of main contentses is coal mine gas prevention and

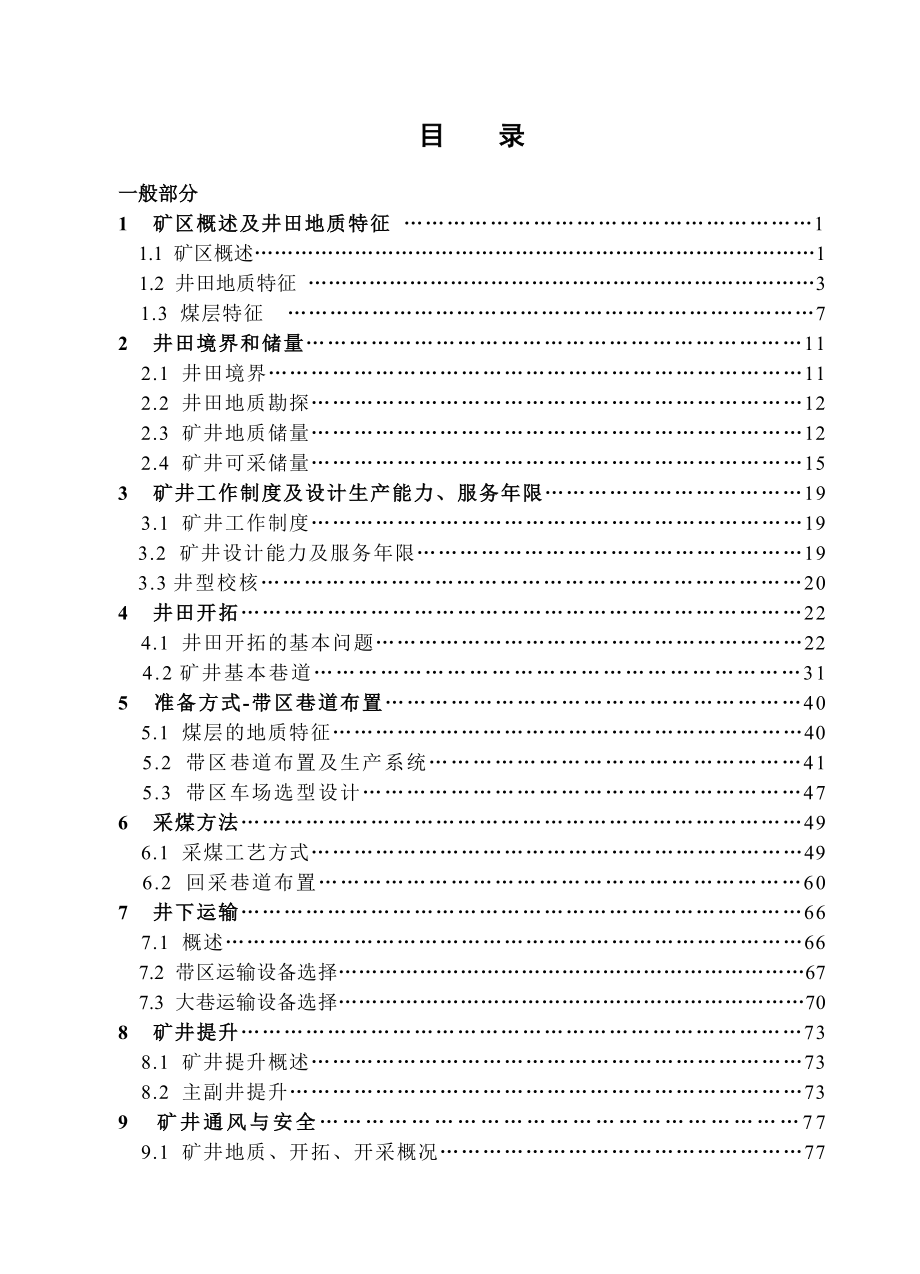

9、control method in RiosaOlloniego coalfield, Spain.English topic is: Control and prevention of gas outbursts in coal mines,RiosaOlloniego coalfield, Spain。.目 录一般部分1 矿区概述及井田地质特征 1 1.1 矿区概述1 1.2 井田地质特征 3 1.3 煤层特征 72 井田境界和储量11 2.1 井田境界11 2.2 井田地质勘探12 2.3 矿井地质储量12 2.4 矿井可采储量153 矿井工作制度及设计生产能力、服务年限19 3.1 矿
10、井工作制度193.2 矿井设计能力及服务年限193.3井型校核204 井田开拓22 4.1 井田开拓的基本问题22 4.2矿井基本巷道315 准备方式-带区巷道布置40 5.1 煤层的地质特征40 5.2 带区巷道布置及生产系统41 5.3 带区车场选型设计476 采煤方法49 6.1 采煤工艺方式49 6.2 回采巷道布置607 井下运输66 7.1 概述66 7.2 带区运输设备选择67 7.3 大巷运输设备选择708 矿井提升73 8.1 矿井提升概述73 8.2 主副井提升739 矿井通风与安全77 9.1 矿井地质、开拓、开采概况77 9.2 矿井通风系统的确定78 9.3 矿井风量
11、计算82 9.4 矿井阻力计算88 9.5 选择矿井通风设备949.6 安全技术措施9810 矿井基本技术经济指标100参考文献102专题部分矿井突水预测理论方法及监测技术总结104 参考文献120翻译部分英文原文123中文译文130致谢138一般部分 第138页1矿区概述及井田地质特征1.1矿区概述1.1.1矿区地理位置永城矿区陈四楼井田位于河南省永城市境内，为城厢、陈集、顺和乡所辖。井田中心南距永城老县城8 km；地理坐标：东经1162220，北纬300035。矿区北靠陇海铁路，东临京沪铁路，青（龙山) 阜（阳）铁路从矿区东南约20 km处穿过，西有京九铁路商阜段。永城老县城距商丘车站95
12、 km，至徐州车站97 km，宿州车站74 km，其间均有柏油公路相连。区内主要村镇之间亦有简易公路相通，交通运输堪称方便。详见矿区交通位置图1-1。1.1.2自然地理概况井田位于黄淮冲积平原东部，地势低洼平坦，自西北向东南微微倾斜，地面标高+32.49 m +36.50 m，一般在+32 m至+35 m之间，相对高差3 m左右。地表广为巨厚的新生界松散冲积物所覆盖。区内地表水系不甚发育，最大的河流沱河在井田南部2 km处流过。井田内用于灌溉的沟渠纵横交错。沱河属淮河水系，发源于商丘市东北之响河，向东南流入安徽省的新汴河，全长120 km，其流量受大气降水控制，年平均流量12 m3/s，有记载的最大流量384 m3/s（1963年）。 本区属半湿润、半干旱的大陆性气候，冬春干早，夏秋多雨，四季分明。据永城县气象站资料： 气温：19741984年观测，月平均最高气温26.89 （7月份），最低-0.
