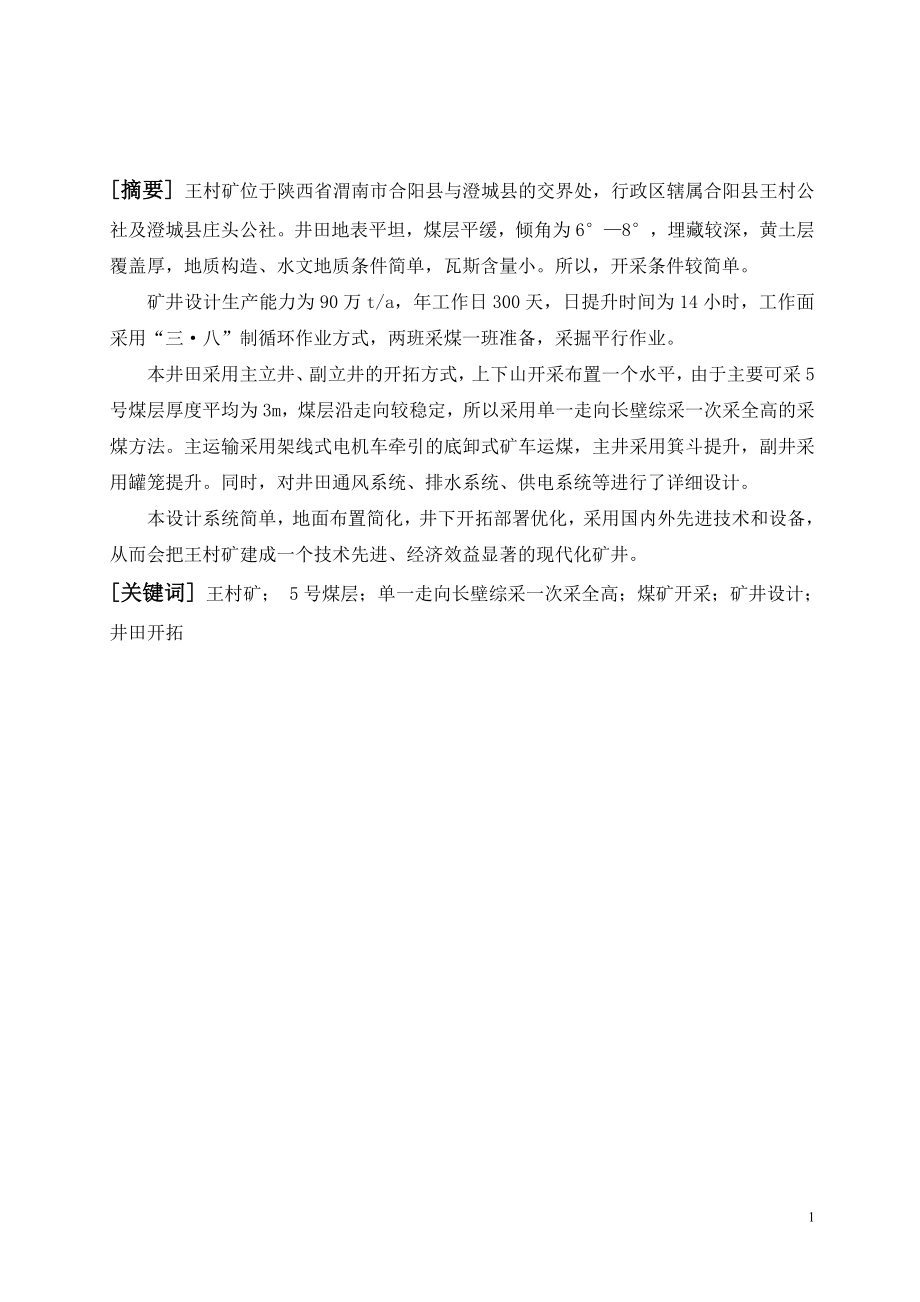

1、摘要 王村矿位于陕西省渭南市合阳县与澄城县的交界处，行政区辖属合阳县王村公社及澄城县庄头公社。井田地表平坦，煤层平缓，倾角为68，埋藏较深，黄土层覆盖厚，地质构造、水文地质条件简单，瓦斯含量小。所以，开采条件较简单。矿井设计生产能力为90万t/a，年工作日300天，日提升时间为14小时，工作面采用“三八”制循环作业方式，两班采煤一班准备，采掘平行作业。本井田采用主立井、副立井的开拓方式，上下山开采布置一个水平，由于主要可采5号煤层厚度平均为3m，煤层沿走向较稳定，所以采用单一走向长壁综采一次采全高的采煤方法。主运输采用架线式电机车牵引的底卸式矿车运煤，主井采用箕斗提升，副井采用罐笼提升。同时，

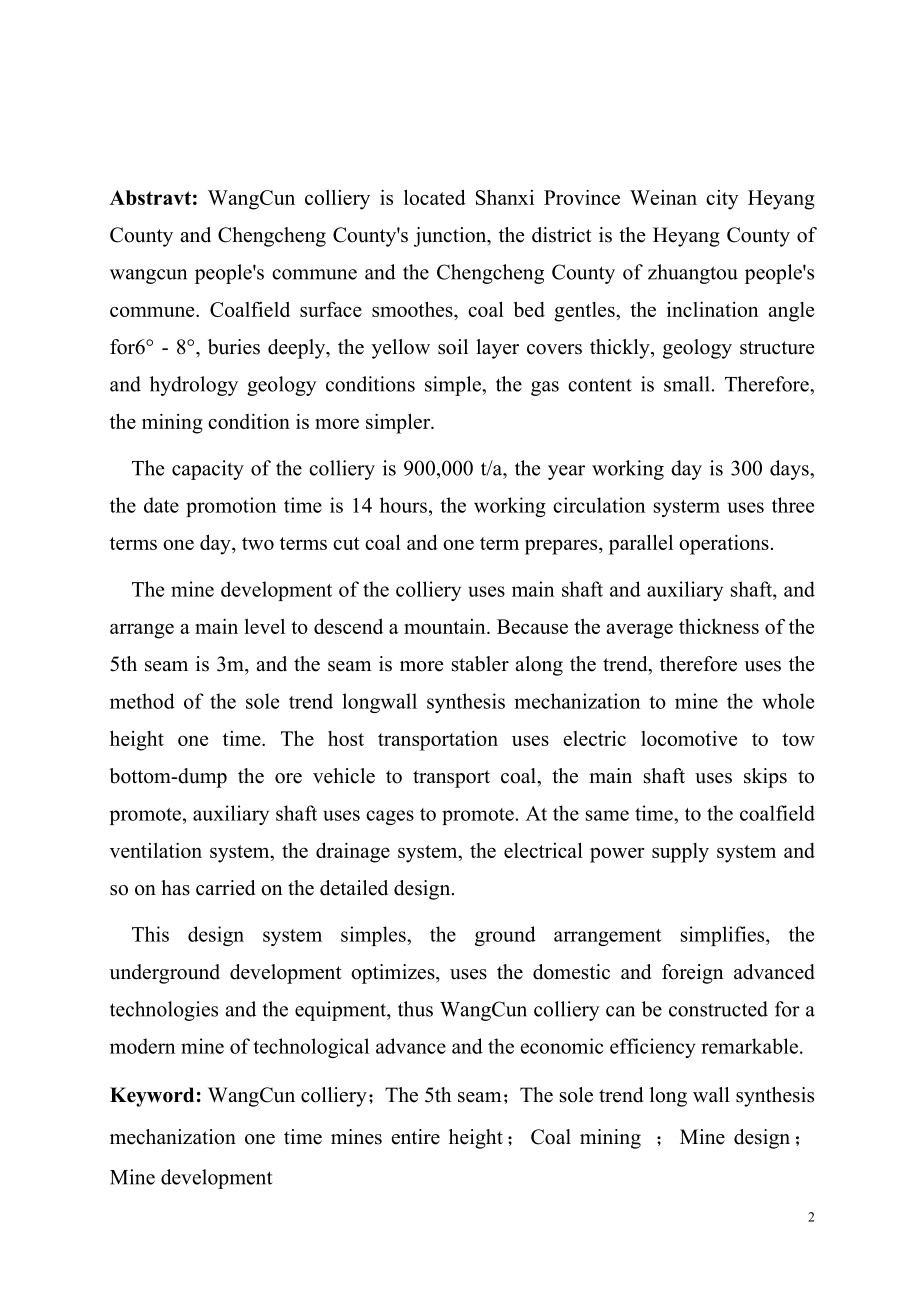

2、对井田通风系统、排水系统、供电系统等进行了详细设计。本设计系统简单，地面布置简化，井下开拓部署优化，采用国内外先进技术和设备，从而会把王村矿建成一个技术先进、经济效益显著的现代化矿井。关键词 王村矿； 5号煤层；单一走向长壁综采一次采全高；煤矿开采；矿井设计； 井田开拓Abstravt: WangCun colliery is located Shanxi Province Weinan city Heyang County and Chengcheng Countys junction, the district is the Heyang County of wangcun peoples
3、 commune and the Chengcheng County of zhuangtou peoples commune. Coalfield surface smoothes, coal bed gentles, the inclination angle for6 - 8, buries deeply, the yellow soil layer covers thickly, geology structure and hydrology geology conditions simple, the gas content is small. Therefore, the mini
4、ng condition is more simpler.The capacity of the colliery is 900,000 t/a, the year working day is 300 days, the date promotion time is 14 hours, the working circulation systerm uses three terms one day, two terms cut coal and one term prepares, parallel operations.The mine development of the collier
5、y uses main shaft and auxiliary shaft, and arrange a main level to descend a mountain. Because the average thickness of the 5th seam is 3m, and the seam is more stabler along the trend, therefore uses the method of the sole trend longwall synthesis mechanization to mine the whole height one time. Th
6、e host transportation uses electric locomotive to tow bottom-dump the ore vehicle to transport coal, the main shaft uses skips to promote, auxiliary shaft uses cages to promote. At the same time, to the coalfield ventilation system, the drainage system, the electrical power supply system and so on h
7、as carried on the detailed design.This design system simples, the ground arrangement simplifies, the underground development optimizes, uses the domestic and foreign advanced technologies and the equipment, thus WangCun colliery can be constructed for a modern mine of technological advance and the e

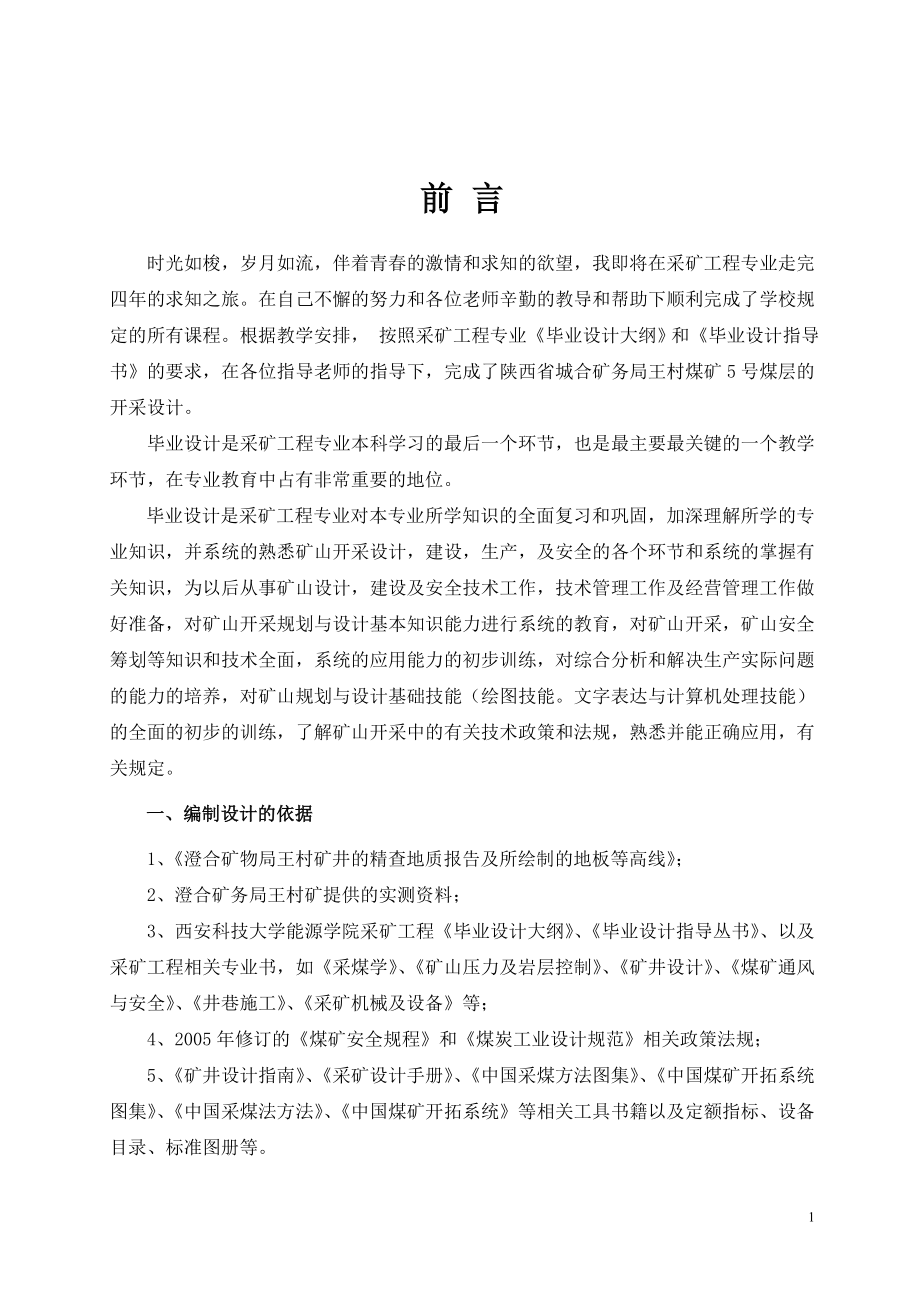

8、conomic efficiency remarkable.Keyword: WangCun colliery；The 5th seam；The sole trend long wall synthesis mechanization one time mines entire height；Coal mining ；Mine design； Mine development6前 言时光如梭，岁月如流，伴着青春的激情和求知的欲望，我即将在采矿工程专业走完四年的求知之旅。在自己不懈的努力和各位老师辛勤的教导和帮助下顺利完成了学校规定的所有课程。根据教学安排， 按照采矿工程专业毕业设计大纲和毕业设
9、计指导书的要求，在各位指导老师的指导下，完成了陕西省城合矿务局王村煤矿5号煤层的开采设计。毕业设计是采矿工程专业本科学习的最后一个环节，也是最主要最关键的一个教学环节，在专业教育中占有非常重要的地位。毕业设计是采矿工程专业对本专业所学知识的全面复习和巩固，加深理解所学的专业知识，并系统的熟悉矿山开采设计，建设，生产，及安全的各个环节和系统的掌握有关知识，为以后从事矿山设计，建设及安全技术工作，技术管理工作及经营管理工作做好准备，对矿山开采规划与设计基本知识能力进行系统的教育，对矿山开采，矿山安全筹划等知识和技术全面，系统的应用能力的初步训练，对综合分析和解决生产实际问题的能力的培养，对矿山规划
10、与设计基础技能（绘图技能。文字表达与计算机处理技能）的全面的初步的训练，了解矿山开采中的有关技术政策和法规，熟悉并能正确应用，有关规定。一、编制设计的依据1、澄合矿物局王村矿井的精查地质报告及所绘制的地板等高线；2、澄合矿务局王村矿提供的实测资料；3、西安科技大学能源学院采矿工程毕业设计大纲、毕业设计指导丛书、以及采矿工程相关专业书，如采煤学、矿山压力及岩层控制、矿井设计、煤矿通风与安全、井巷施工、采矿机械及设备等；4、2005年修订的煤矿安全规程和煤炭工业设计规范相关政策法规；5、矿井设计指南、采矿设计手册、中国采煤方法图集、中国煤矿开拓系统图集、中国采煤法方法、中国煤矿开拓系统等相关工具书
11、籍以及定额指标、设备目录、标准图册等。二、设计的指导思想严格遵守国家制定的各项有关煤炭工业安全、生产、设计、环保、建设程序等的法律、规章制度等，按照城合矿业有限责任公司总体发展思路，充分解放思想，认真分析矿井井田的地形条件、地质条件、煤层条件、水文地质条件、开采技术条件和外部现状，充分利用当地的现有资源，体现矿井设计的集中化、机械化和技术经济的合理原则，结合实际情况，科学、合理地确定各个系统，因地制宜地积极采用先进的科学技术、先进的工艺、先进的设备和行之有效的操作方法，提高矿井的抗灾能力、经济效益、管理水平，在保证安全生产的前提下最大限度地降低矿井基建投资，把王村煤矿建设成系统简单、机械化程度
12、高、安全保障能力强、高产高效的现代化矿井。三、设计的主要特点1、澄合矿务局王村矿地面地形平坦，标高一般在+710+760m左右，黄土覆盖厚达150200m。2、地质构造、水文地质条件简单，全井田含有煤层十一层，4个可采煤层，五号煤是井田内主要可采煤层，其储量占全井储量的68%以上，四、十、十一号煤为局部可采煤层，其余各煤层均不可采。可采煤层总平均厚度为5.8m，含煤系数为7.7%。3、矿井设计生产能力为90万t/年。4、矿井年工作日为300天，采用“三八”制循环作业方式，日提升时间为14小时。矿井工业场地位于井田上部中央位置，距西韩铁路近，运输方便。 5、根据王村矿5号煤层埋藏条件和地面运输条
13、件，本设计采用主立井、副立井的开拓方式。6、矿井主运输采用ZK10-9/550型10t架线式电机车牵引的3t底卸式矿车运煤。每列车由两台机车（双机牵引）和30辆3t底卸式矿车组成。采区采用胶带输送机运输，将工作面的煤运输至采区煤仓，然后由矿车运到地面。7、矿井为低瓦斯矿井，但仍然按高瓦斯矿井管理，矿井采用对角式通风系统，抽出式通风方式，矿井总风量为63m3/s。8、矿井防灭火以氮气方灭火为主，以阻化剂、胶体为辅的综合方灭火措施。工业场地内设制氮站，选用4台DWG1000型地面固定式PSA碳分子筛选变压吸附制氮装置。四、主要技术经济指标1、工作面长度： 200m2、采高： 3.0m3、煤的容量：
14、 1.4t/m34、循环进度： 0.6 m5、日循环进度： 4.2 m6、日产量： 3281.04t7、月产量： 82026t8、回采率： 93%9、火药： 107 Kg/万t10、雷管： 285发/万t11、搪材： 4.0 m3/万t12、尼龙网： 500 m2/万t13、日出勤人数： 96人14、出勤率： 80%15、在册为数： 120人16、回采工效： 34.18 t/工在设计中，我系各位老师及领导给予了我极为大力的支持和讲解并提出了许多宝贵的建议与意见，使我在经过设计学习过后,受益匪浅。由于时间紧迫，体系繁多，设计中难免存在不足之处，还敬请各位老师及同学批评指正。目 录第1章 井田地质概况21.1井田位置及交通21.1.1 交通位置21.1.2 地形地貌21.1.3 气象及水文情况31.1.4 矿区概况31.2 井田境界及储量31.2.1 井田境界31.2.2 储量41.3 井田地层及地质构造51.3.1 井田地层51.3.2地质构造81.4煤层附存特征及开采技术条件81.4.1 煤层及煤质81.4.2 瓦斯、煤尘、煤的自然、地温等情况111.4.3 水文地质121.5 井田勘探类型及勘探程度评价13第2章 矿井工作制度、生产能力及服务年限152.1矿井工作制度152
