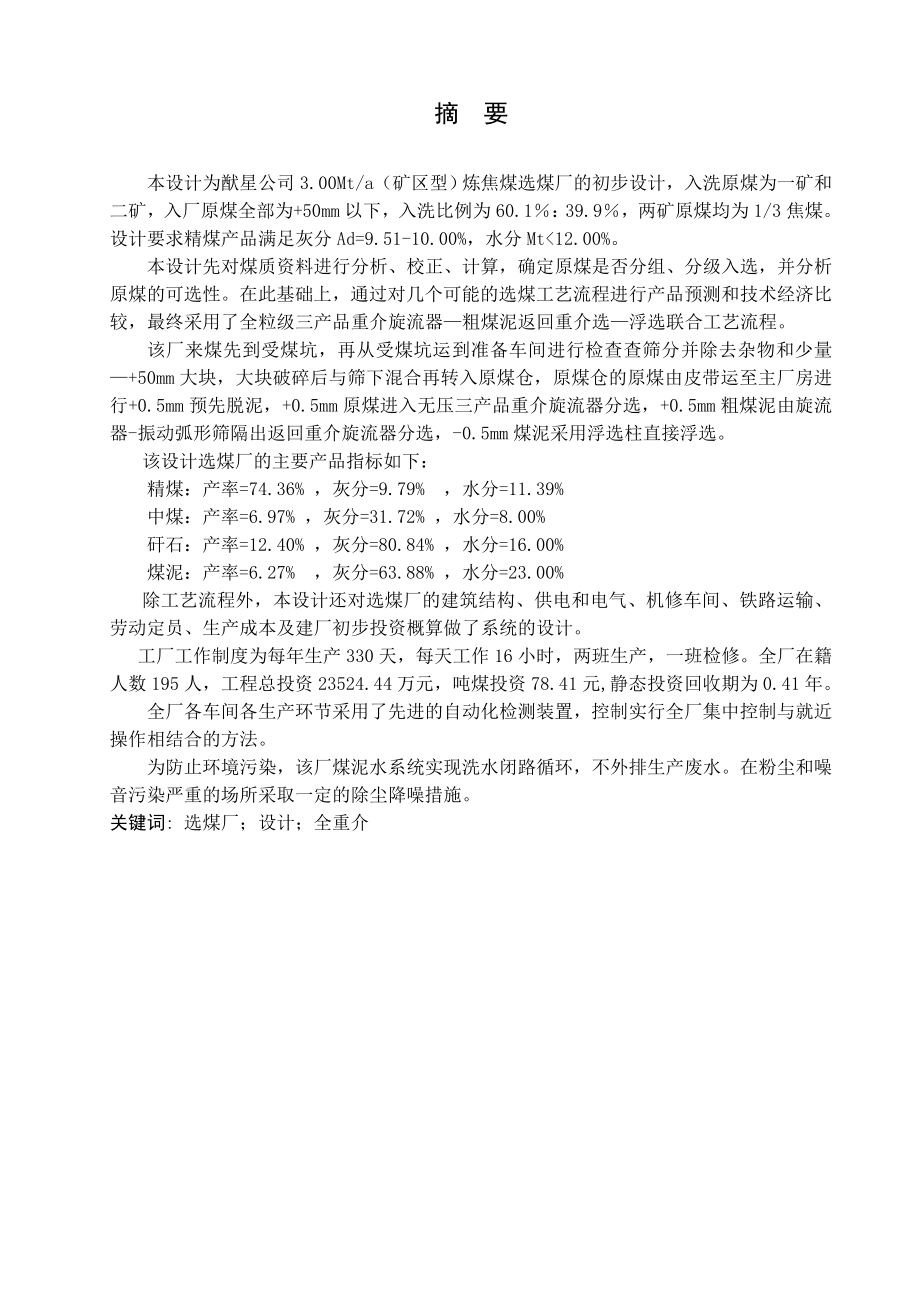

1、摘 要本设计为猷星公司3.00Mt/a（矿区型）炼焦煤选煤厂的初步设计，入洗原煤为一矿和二矿，入厂原煤全部为+50mm以下，入洗比例为60.1：39.9，两矿原煤均为1/3焦煤。设计要求精煤产品满足灰分Ad=9.51-10.00%，水分Mt12.00%。本设计先对煤质资料进行分析、校正、计算，确定原煤是否分组、分级入选，并分析原煤的可选性。在此基础上，通过对几个可能的选煤工艺流程进行产品预测和技术经济比较，最终采用了全粒级三产品重介旋流器粗煤泥返回重介选浮选联合工艺流程。该厂来煤先到受煤坑，再从受煤坑运到准备车间进行检查查筛分并除去杂物和少量+50mm大块，大块破碎后与筛下混合再转入原煤仓，原
2、煤仓的原煤由皮带运至主厂房进行+0.5mm预先脱泥，+0.5mm原煤进入无压三产品重介旋流器分选，+0.5mm粗煤泥由旋流器-振动弧形筛隔出返回重介旋流器分选，-0.5mm煤泥采用浮选柱直接浮选。该设计选煤厂的主要产品指标如下：精煤：产率=74.36% ，灰分=9.79% ，水分=11.39%中煤：产率=6.97% ，灰分=31.72% ，水分=8.00% 矸石：产率=12.40% ，灰分=80.84% ，水分=16.00%煤泥：产率=6.27% ，灰分=63.88% ，水分=23.00%除工艺流程外，本设计还对选煤厂的建筑结构、供电和电气、机修车间、铁路运输、劳动定员、生产成本及建厂初步投资

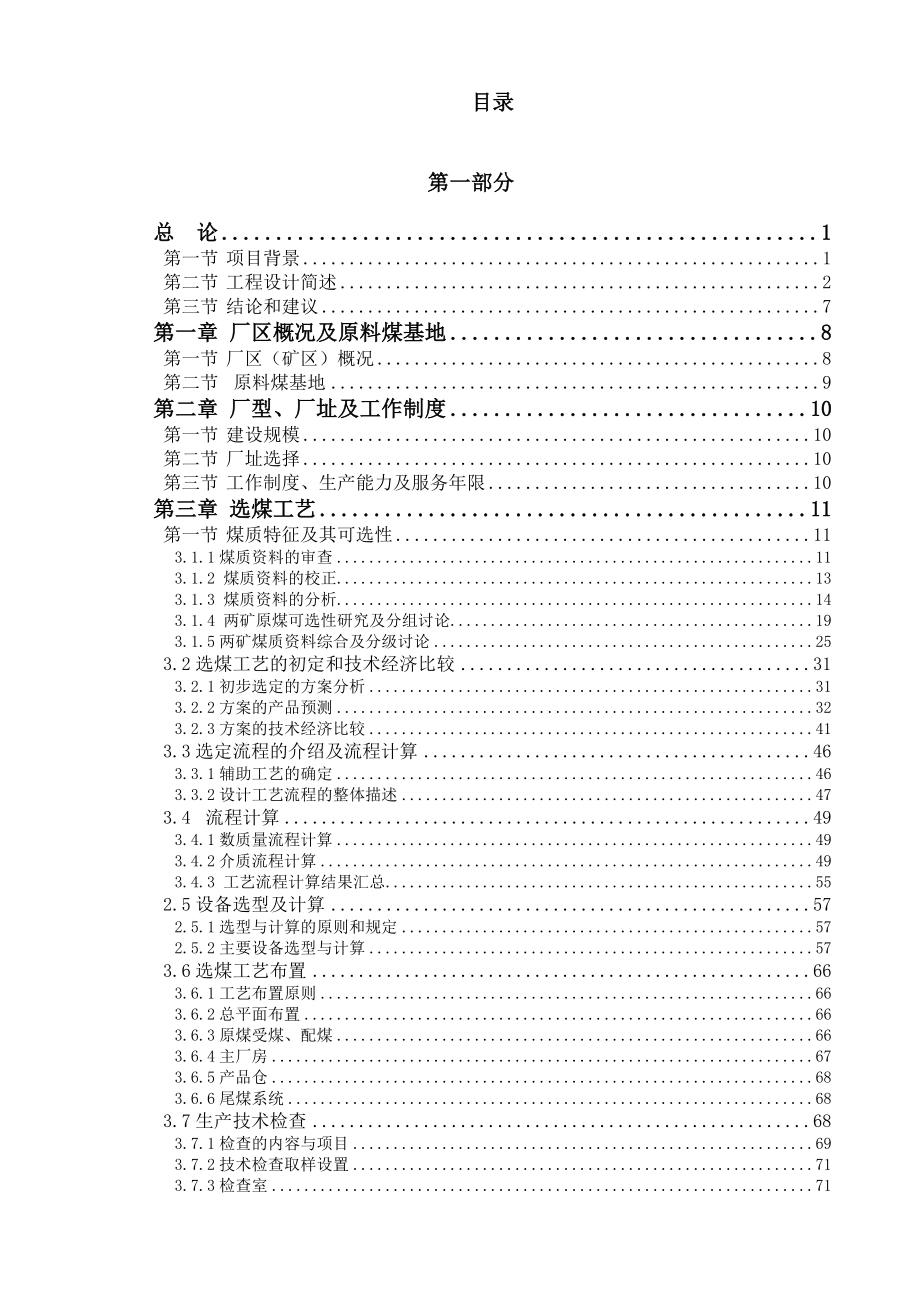

3、概算做了系统的设计。工厂工作制度为每年生产330天，每天工作16小时，两班生产，一班检修。全厂在籍人数195人，工程总投资23524.44万元，吨煤投资78.41元,静态投资回收期为0.41年。全厂各车间各生产环节采用了先进的自动化检测装置，控制实行全厂集中控制与就近操作相结合的方法。为防止环境污染，该厂煤泥水系统实现洗水闭路循环，不外排生产废水。在粉尘和噪音污染严重的场所采取一定的除尘降噪措施。关键词: 选煤厂；设计；全重介目录第一部分总 论1第一节 项目背景1第二节 工程设计简述2第三节 结论和建议7第一章 厂区概况及原料煤基地8第一节 厂区（矿区）概况8第二节 原料煤基地9第二章 厂型、
4、厂址及工作制度10第一节 建设规模10第二节 厂址选择10第三节 工作制度、生产能力及服务年限10第三章 选煤工艺11第一节 煤质特征及其可选性113.1.1煤质资料的审查113.1.2 煤质资料的校正133.1.3 煤质资料的分析143.1.4 两矿原煤可选性研究及分组讨论193.1.5两矿煤质资料综合及分级讨论253.2选煤工艺的初定和技术经济比较313.2.1初步选定的方案分析313.2.2方案的产品预测323.2.3方案的技术经济比较413.3选定流程的介绍及流程计算463.3.1辅助工艺的确定463.3.2设计工艺流程的整体描述473.4 流程计算493.4.1数质量流程计算493.

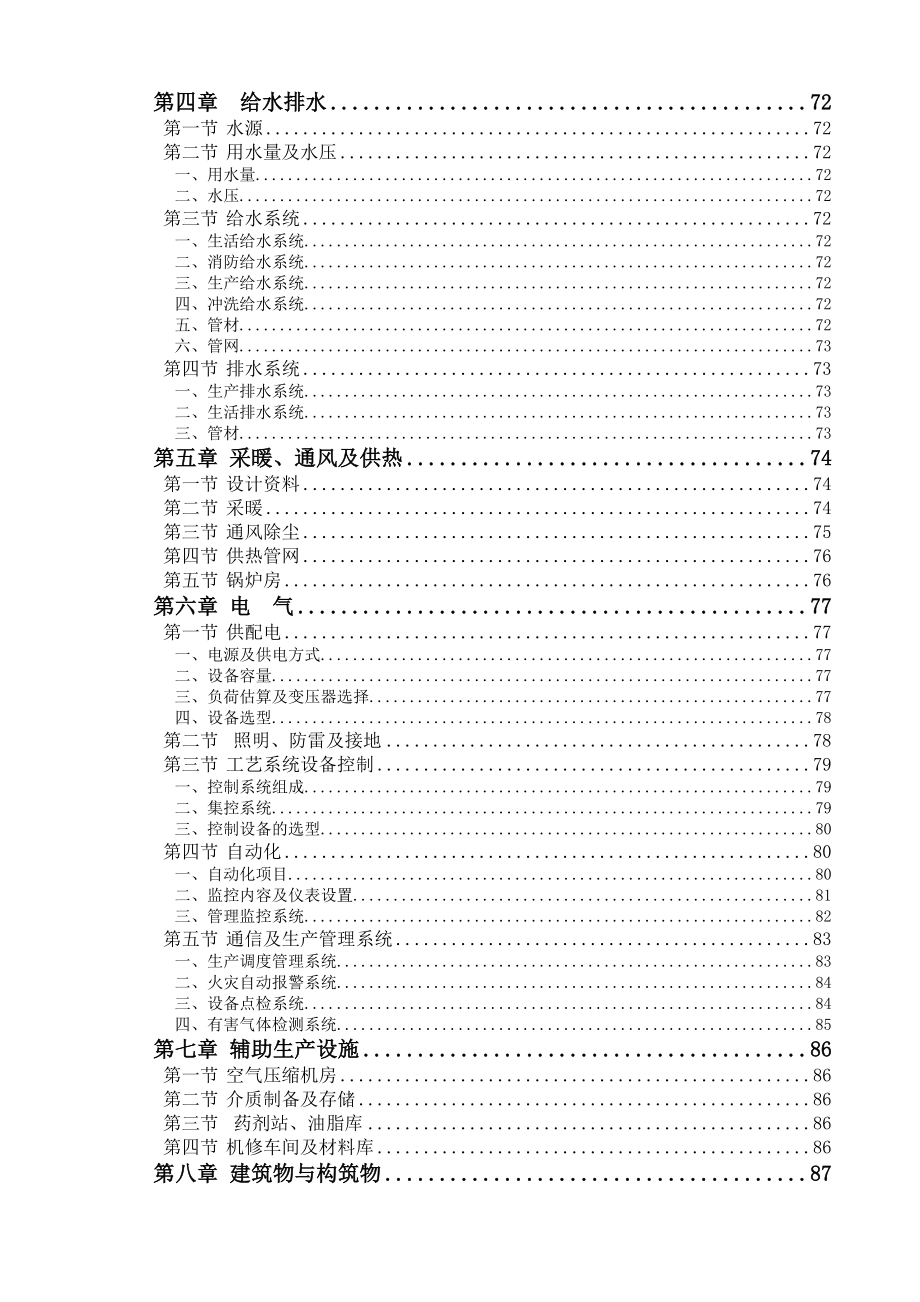

5、4.2介质流程计算493.4.3 工艺流程计算结果汇总552.5设备选型及计算572.5.1选型与计算的原则和规定572.5.2主要设备选型与计算573.6选煤工艺布置663.6.1工艺布置原则663.6.2总平面布置663.6.3原煤受煤、配煤663.6.4主厂房673.6.5产品仓683.6.6尾煤系统683.7生产技术检查683.7.1检查的内容与项目693.7.2技术检查取样设置713.7.3检查室71第四章 给水排水72第一节 水源72第二节 用水量及水压72一、用水量72二、水压72第三节 给水系统72一、生活给水系统72二、消防给水系统72三、生产给水系统72四、冲洗给水系统72
6、五、管材72六、管网73第四节 排水系统73一、生产排水系统73二、生活排水系统73三、管材73第五章 采暖、通风及供热74第一节 设计资料74第二节 采暖74第三节 通风除尘75第四节 供热管网76第五节 锅炉房76第六章 电 气77第一节 供配电77一、电源及供电方式77二、设备容量77三、负荷估算及变压器选择77四、设备选型78第二节 照明、防雷及接地78第三节 工艺系统设备控制79一、控制系统组成79二、集控系统79三、控制设备的选型80第四节 自动化80一、自动化项目80二、监控内容及仪表设置81三、管理监控系统82第五节 通信及生产管理系统83一、生产调度管理系统83二、火灾自动报
7、警系统84三、设备点检系统84四、有害气体检测系统85第七章 辅助生产设施86第一节 空气压缩机房86第二节 介质制备及存储86第三节 药剂站、油脂库86第四节 机修车间及材料库86第八章 建筑物与构筑物87第一节 设计资料87一、设计依据87二、设计原则87第二节 建筑材料及施工条件87一、厂址地理位置及周围环境87二、水文、气象87三、建筑材料及构配件88第三节 建筑物和构筑物设计88一、主要生产建筑物88二、主要受煤系统建（构）筑物89三、主要煤泥水系统建（构）筑物89四、主要储煤（矸）系统建（构）筑物89五、主要输煤系统建（构）筑物89六、主要电气建（构）筑物90第九章 运输91一、技
8、术条件91二、股道设置91第十章 工业场地总平面92第一节 原始资料92第二节 总平面布置92一、布置原则92二、场地功能区分92三、总平面布置92四、辅助车间的布置93五、行政、生活福利设施的布置93六、运输93七、场地利用系数及绿化94第十一章 环境保护95第一节 概述95一、环境保护设计依据95二、采用的环境保护标准95第二节 主要污染源及其控制措施95第三节 厂区绿化95第十二章 劳动安全96第一节 预防自然灾害措施96第二节 防火防爆措施96第三节 防机械伤害和人身安全措施96第四节 防触电伤害措施96第十三章 组织机构和人力资源97第一节 组织机构97第二节 人力资源配置97第三节
9、 劳动生产率99第二部分第十四章 概算投资100一、工程概况及投资范围100二、编制依据100三、概算指标100四、价格100五、取费标准100六、基本预备费101七、概算总投资101八、 概算结果汇总101第三部分煤用重介质旋流器的发展历史与现状1100 前言1101 重介质旋流器的发展历史1101、1 国外重介质旋流器发展历史1101、2 我国重介质旋流器发展历史1112 重介质旋流器的现状1113 总结112第四部分翻译原文114译文123附录图纸列表127参考书目128致 谢130前 言毕业设计是对大学所学知识的总结和应用，通过对选煤厂的整体设计，将所学的基础和专业知识系统的应用于工程
10、设计实践，从而系统的巩固所学的专业知识，提高知识分析和解决实际问题的能力，强化训练实际动手能力的一种方式。通过毕业设计，能够系统的把所学的理论知识和实际技能有机的结合起来，并加以运用到工程设计中，进一步提高运算、绘图、分析问题和解决问题的能力。理论联系实际才能创造出更大的成果。设计初期，为了增强对选煤厂的感性认识，充分了解现场的设备运行和安装情况、选煤厂生产管理情况，在学院的总体安排下，我们到河南赵固一矿、赵固二矿选煤厂进行了毕业实习。从中了解其生产、管理情况，收集有关资料，并通过现场工程技术人员、职工，了解了许多实践性的问题，为接下来的设计工作打下了坚实的基础。本次设计任务为设计年处理能力3
11、00万吨的矿区型炼焦煤选煤厂，主要入选一矿和二矿两矿原煤。依据设计要求，利用两矿的生产大样报告，通过对煤质资料的审核、校正、分析、综合以及原煤可选性的分析和评定、技术经济方案比较，制定了原煤全粒级无压三产品重介质旋流器一粗煤泥水力旋流器-振动弧形筛隔粗返回重介选煤泥直接浮选联合工艺流程。然后通过设备选型、厂房布置等一系列的工作，初步完成了对选煤厂的设计任务。本说明书包括概述、工艺、建筑结构、给水排水、机修、电气、铁路运输、采暖通风、总图、技术经济、环境保护、劳动安全共十四章内容，同时附加概算书、专题论文和专业英文翻译部分，力求全面将设计思想和工作内容涵盖其中。本次毕业设计严格按照设计大纲要求执
12、行。通过前期工作、中期实习、最终答辩等过程，依据进度表的要求，作者尽自己最大努力脚踏实地的完成了整个设计工作。在设计过程中，自始至终得到了指导教师杨建国老师的悉心指导。此外，在设计过程中，还得到其他许多专业老师的指导和建议，同时也得到了许多师兄师姐、同班以及同年级的同学的帮助和支持，在此特向老师、师兄师姐和同学们表示最衷心的感谢！由于时间仓促，本人设计水平有限，本说明书存在不足和遗漏之处，望大家批评指正。 总 论第一节 项目背景一、项目名称、隶属关系及所在位置项目名称：猷星公司3.00Mt/a矿区型选煤厂。隶属关系：猷星公司。所在位置：安徽省亳州市涡阳县。二、编制依据和设计范围1、编制依据：（
13、1）猷星公司3.00Mt/a矿区型选煤厂设计委托书（2）亳州境内煤炭开发及综合利用项目建设规划（3）猷星公司3.00Mt/a矿区型选煤厂可行性研究报告草稿版（4）猷星公司提供的有关煤源、煤质及工程地质资料；（5）猷星公司3.00Mt/a矿区型选煤厂初步设计（6）猷星公司3.00Mt/a矿区型选煤厂初步设计审查会议纪要2、设计范围猷星公司3.00Mt/a矿区型选煤厂工程的设计范围从铁路来煤卸煤环节开始至产品储存、外运的所有生产环节及必须的生产辅助设施，主要包括受煤坑、准备车间、原煤仓、主厂房、浓缩车间、压滤车间、精中煤仓、铁路快速装车站、煤泥晾干场、矸石地销仓、带式输送机栈桥、压风机房、浮选药剂
14、库、介质制备车间以及供配电、集控、通讯、给排水、采暖通风除尘、地面运输等设施。三、项目建设的必要性第一、符合总体规划的要求。第二、符合调整产品结构、提高经济效益的要求。发展煤炭洗选加工，可以实现调整优化煤炭产业结构、拓展市场空间、提高企业综合经济效益和社会效益、增强抗风险能力的目的。第三、符合延伸产业链的要求。公司为加快矿区资源开发，发挥煤种优势，延伸煤炭产业链。第四、矿区内铁路交通发达，矿区自营铁路网络覆盖面广，已联通各厂矿，按照公司铁路运输发展规划，新建及拟建矿井也将陆续连通矿区铁路，而且属自营管理方式，为选煤厂的建设提供了便利的交通运输条件。第二节 工程设计简述一、原料煤基地根据猷星公司的矿区总体规划，猷星公司3.00Mt/a矿区型选煤厂入选原煤一矿、二矿矿井来煤。猷星公司3.00Mt/a矿区型选煤厂入选原煤煤种主
