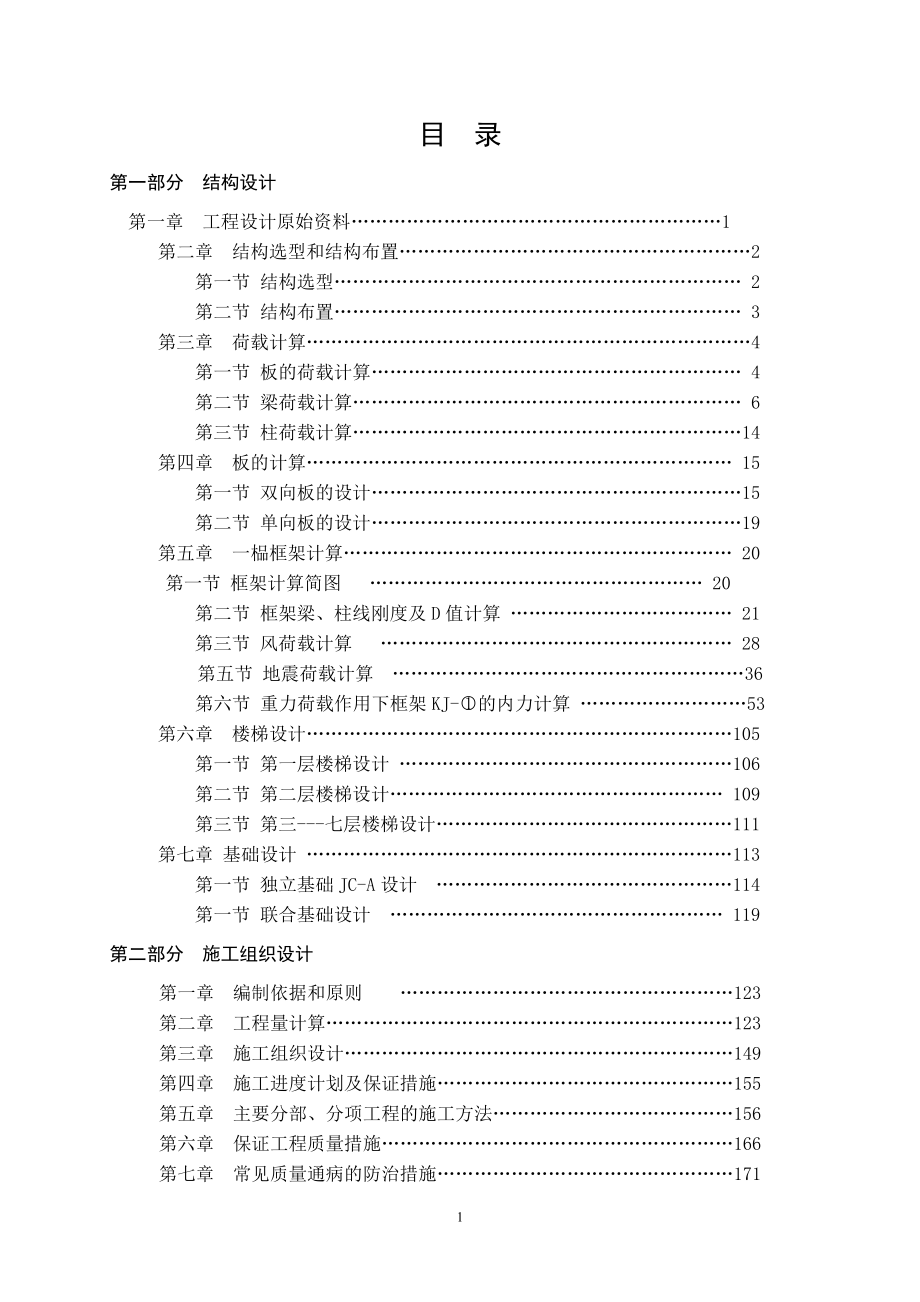

1、目 录第一部分 结构设计第一章 工程设计原始资料1第二章 结构选型和结构布置2第一节 结构选型 2第二节 结构布置 3第三章 荷载计算4第一节 板的荷载计算 4第二节 梁荷载计算 6第三节 柱荷载计算14第四章 板的计算 15第一节 双向板的设计15第二节 单向板的设计19第五章 一榀框架计算 20第一节 框架计算简图 20第二节 框架梁、柱线刚度及D值计算 21第三节 风荷载计算 28第五节 地震荷载计算 36第六节 重力荷载作用下框架KJ-的内力计算 53第六章 楼梯设计105第一节 第一层楼梯设计 106第二节 第二层楼梯设计 109第三节 第三-七层楼梯设计111第七章 基础设计 11

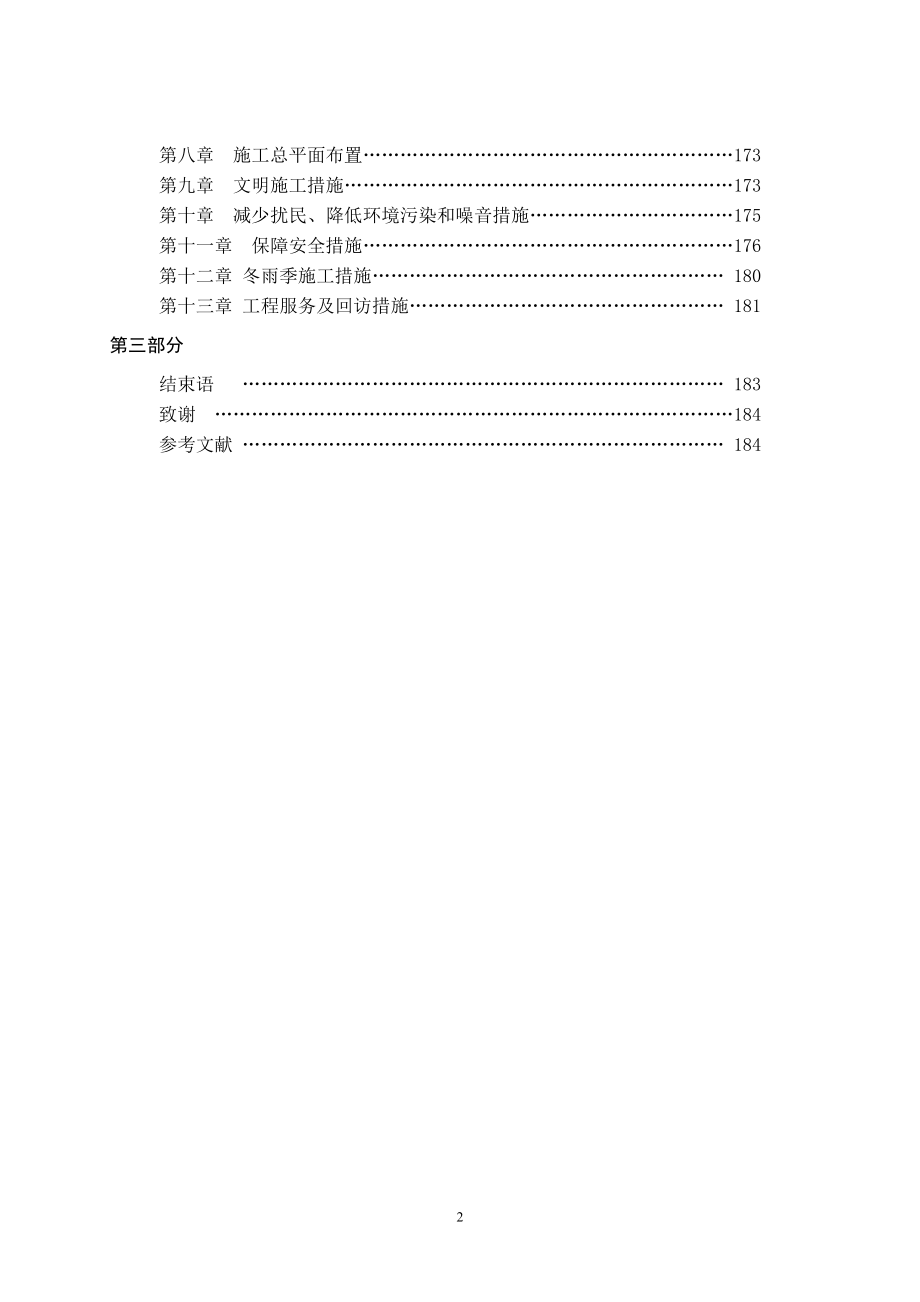

2、3第一节 独立基础JC-A设计 114第一节 联合基础设计 119第二部分 施工组织设计第一章 编制依据和原则 123第二章 工程量计算123第三章 施工组织设计149第四章 施工进度计划及保证措施155第五章 主要分部、分项工程的施工方法156第六章 保证工程质量措施166第七章 常见质量通病的防治措施171第八章 施工总平面布置173第九章 文明施工措施173第十章 减少扰民、降低环境污染和噪音措施175第十一章 保障安全措施176第十二章 冬雨季施工措施 180第十三章 工程服务及回访措施 181第三部分 结束语 183致谢 184参考文献 1842第一部分 结构设计第一章 工程设计原始

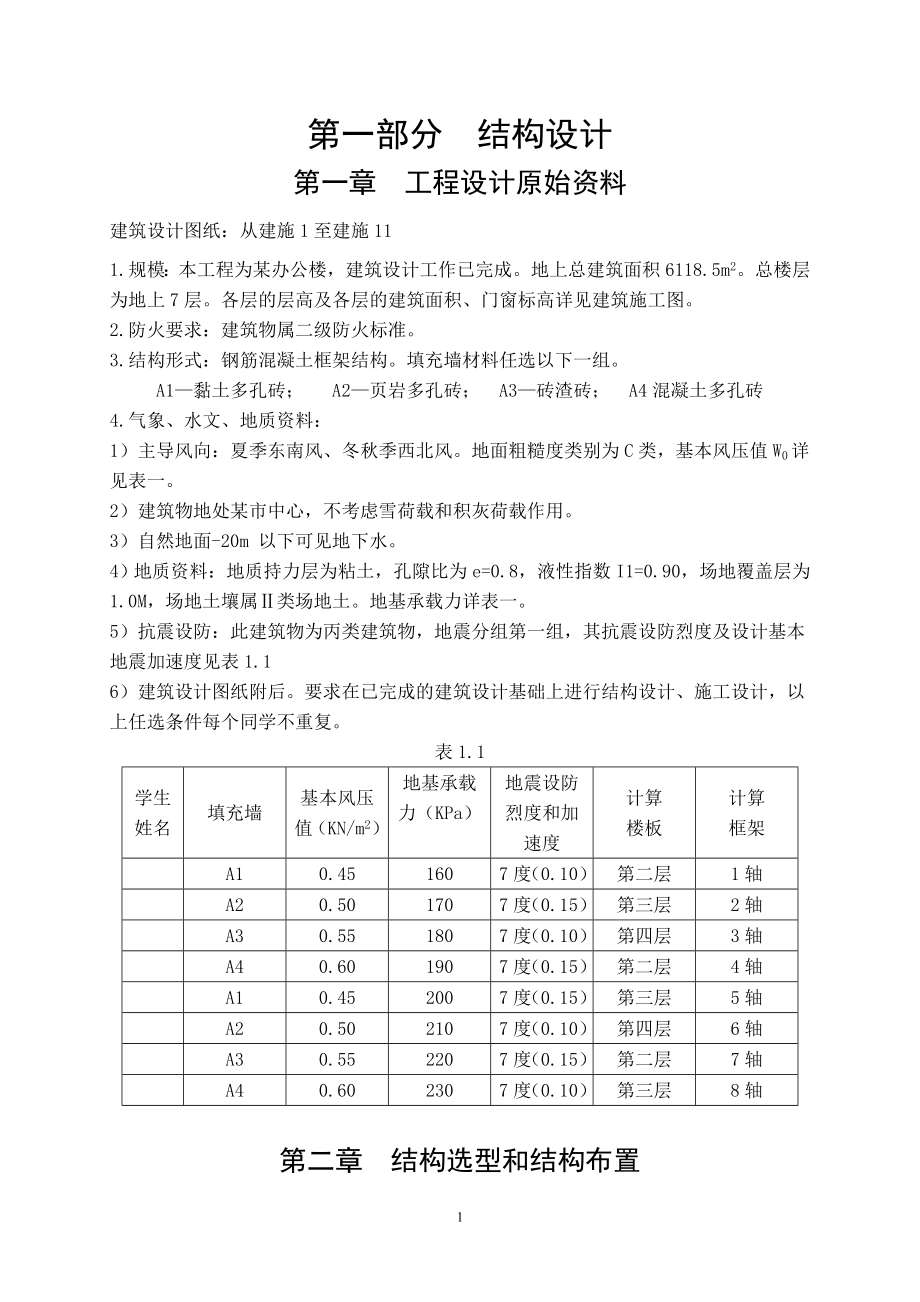

3、资料建筑设计图纸：从建施1至建施111.规模：本工程为某办公楼，建筑设计工作已完成。地上总建筑面积6118.5m2。总楼层为地上7层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。2.防火要求：建筑物属二级防火标准。3.结构形式：钢筋混凝土框架结构。填充墙材料任选以下一组。A1黏土多孔砖； A2页岩多孔砖； A3砖渣砖； A4混凝土多孔砖4.气象、水文、地质资料：1）主导风向：夏季东南风、冬秋季西北风。地面粗糙度类别为C类，基本风压值W0详见表一。2）建筑物地处某市中心，不考虑雪荷载和积灰荷载作用。3）自然地面-20m 以下可见地下水。4）地质资料：地质持力层为粘土，孔隙比为e=0.8，
4、液性指数I1=0.90，场地覆盖层为1.0M，场地土壤属类场地土。地基承载力详表一。5）抗震设防：此建筑物为丙类建筑物，地震分组第一组，其抗震设防烈度及设计基本地震加速度见表1.16）建筑设计图纸附后。要求在已完成的建筑设计基础上进行结构设计、施工设计，以上任选条件每个同学不重复。表1.1学生姓名填充墙基本风压值（KN/m2）地基承载力（KPa）地震设防烈度和加速度计算楼板计算框架A10.451607度（0.10）第二层1轴A20.501707度（0.15）第三层2轴A30.551807度（0.10）第四层3轴A40.601907度（0.15）第二层4轴A10.452007度（0.15）第三层
5、5轴A20.502107度（0.10）第四层6轴A30.552207度（0.15）第二层7轴A40.602307度（0.10）第三层8轴第二章 结构选型和结构布置第一节 结构选型一、 结构体系选型（一）结构体系和结构形式的分析比较建筑结构的分类方法很多，按结构所用材料分类时可分为砌体结构（包括石和砌块砌体）、混凝土结构（包括混凝土、钢筋混凝土和预应力混凝土结构）、钢结构及木结构等。各类结构都有其一定的适用范围，应根据其材料性能、结构形式、受力特点和建筑使用要求及施条件等因素合理选择。一般来说，无筋砌体结构主要用于建造多层住宅、办公楼、教学楼以及小型单层工业厂房等；钢结构多用于建造超高层建筑以及
6、有重型吊车、跨度大于36米或有特殊要求的工业厂房；其它情况均可采用钢筋混凝土结构。该设计是多层建筑结构设计，因此宜采用钢筋混凝土结构。（二）多层建筑的结构体系及选择1框架结构体系框架结构的优点是建筑平面布置灵活，可以提供较大的建筑空间，也可以构成丰富多变的立面造型。但框架结构体系的抗侧刚度主要取决于梁、柱的截面尺寸，一般梁柱截面的惯性矩较小，在水平荷载作用下的侧向变形较大，抗侧能力较弱，属柔性结构，因此其建筑高度受到限制。2剪力墙结构体系现浇混凝土剪力墙结构抗侧移刚度大、变形小，整体性好，采用先进工艺施工时可缩短工期，节省人力；但墙体较密，使建筑平面布置和空间利用受到限制，很难满足大空间建筑功
7、能要求；结构自重较大加上抗侧刚度较大，结构自振周期较短，导致较大的地震作用。3框架-剪力墙结构体系它可提供较大的建筑空间，布置灵活，能为建筑设计提供丰富的建筑造型，且侧移小，减轻节点负担，增加超静定次数，保证塑性铰均匀发展；但水平方向刚度不均匀，抗震性能较剪力墙相对薄弱。4筒体结构体系筒体结构属于整体刚度很大的结构体系。由于它能提供很大的建筑空间和建筑高度，建筑物内部空间的划分可以灵活多变，因此它广泛应用于多功能、多用途的超高层建筑中。本工学校办公综合大楼，主体7层，局部8层，该建筑的功能和特点要求结构布置灵活。该建筑处于7度设防区，建筑高度为28.6m，并考虑其场地土属类土，根据抗震规范可知
8、其属三级抗震等级。要求建筑的整体性好，且两个方向的刚度相差不大，以保证建筑的抗震能力。现浇钢筋混凝土框架结构可以满足建筑物结构布置灵活、整体性较好的要求；而双向框架则具有较好的整体工作性能，可以加强建筑物刚度，对抗震有利。根据以上比较、分析，并根据建筑图纸，可以初步确定本工程应该采用现浇框架结构双向承重结构体系。（三）其他结构选型(1) 屋面结构充分考虑屋面防漏，采用钢筋混凝土整体现浇板。有上人屋面与不上人屋面。(2) 楼面结构该建筑处于7度抗震设防区，要求建筑整体性好，故采用现浇钢筋混凝土板。(3) 楼梯结构三个楼梯的斜板的水平投影长度分别为2.80m、3.08m和3.36m，按建筑要求，采
9、用板式楼梯，故三个楼梯均采用钢筋混凝土板式楼梯，且均按消防楼梯设计。(4) 过 梁窗过梁均采用钢筋混凝土梁，当窗顶到上层楼面（屋面）的高度小于1.2m时，或者当采用通窗而无法布置过梁时，通常做吊板来代替过梁，其作法类似于楼面板。(5) 基 础因荷载比较大，地基承载力较小，如果钢筋混凝土柱下独立基础无法满足要求，则选用柱下条型基础，设圈梁。第二节 结构布置一、板、柱、梁布置的一般原则(1) 板的厚度确定：楼面板板厚不小于60mm，屋面板不小于50mm，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。（2）框架梁截面高度
10、一般取h=(1/181/10)L，L为框架梁的跨度。框架梁的宽度取b=（1/31/2）h。连系梁截面高度一般取h=（1/121/18）L，L为连系梁跨度。连系梁宽度取b=（1/21/3）h。（3） 柱截面的宽与高为（1/151/20）层高，也可以按（1.21.4）N进行初步估算，N为轴力。二、各层结构平面布置根据板、柱、粱布置的一般原则，同时充分考虑建筑的美观，并借鉴同类建筑结构平面布置的相关成果，注意易于整体施工的因素，初步确定板厚、梁、柱截面尺寸。并将它们表示在各层的结构平面布置图上第二章 荷载计算第一节 板的荷载计算一 、板的活荷载由荷载规范查得，可以得到各楼面屋面活荷载标准值的取值如下
11、： 上人屋面均布活荷载： 不上人屋面均布活荷载： 走廊的均布活荷载： 楼梯间的均布活荷载： 门厅的均布活荷载： 电梯机房的均布活荷载： 7.0KN/m其他楼面板的均布活荷载： 二 、板的恒荷载（一）第一、二、三、四标准层楼面恒载标准值计算10mm厚地砖铺实拍平，水泥浆擦缝（详98ZJ001，楼10）：0.12 KN/m20mm厚1：4干硬性水泥砂浆 0.0220=0.4 KN/m素水泥浆结合层一遍100mm厚钢筋混凝土整浇板： 0.125=2.5 KN/m15厚混合砂浆板底抹灰： 0.01517=0.255 KN/ m合 计： 3.275KN/m 取3.5 KN/m（二）第四标准层电子阅览室、第五标准层楼面恒载标准值计算静电木地板 1.45 KN/m100mm厚钢筋混凝土整浇板： 0.125=2.5 KN/m15厚混合砂浆板底抹灰： 0.01517=0.255 KN/ m合 计： 4.2KN/m 取4.5 KN/m（三）屋面恒载标准值计算标高3.900、22.500、30.000、27.600、标高屋面，30厚钢丝细石混凝土找平层： 0.0325=0.75 KN/m40厚聚苯颗粒复合保温隔热板：
