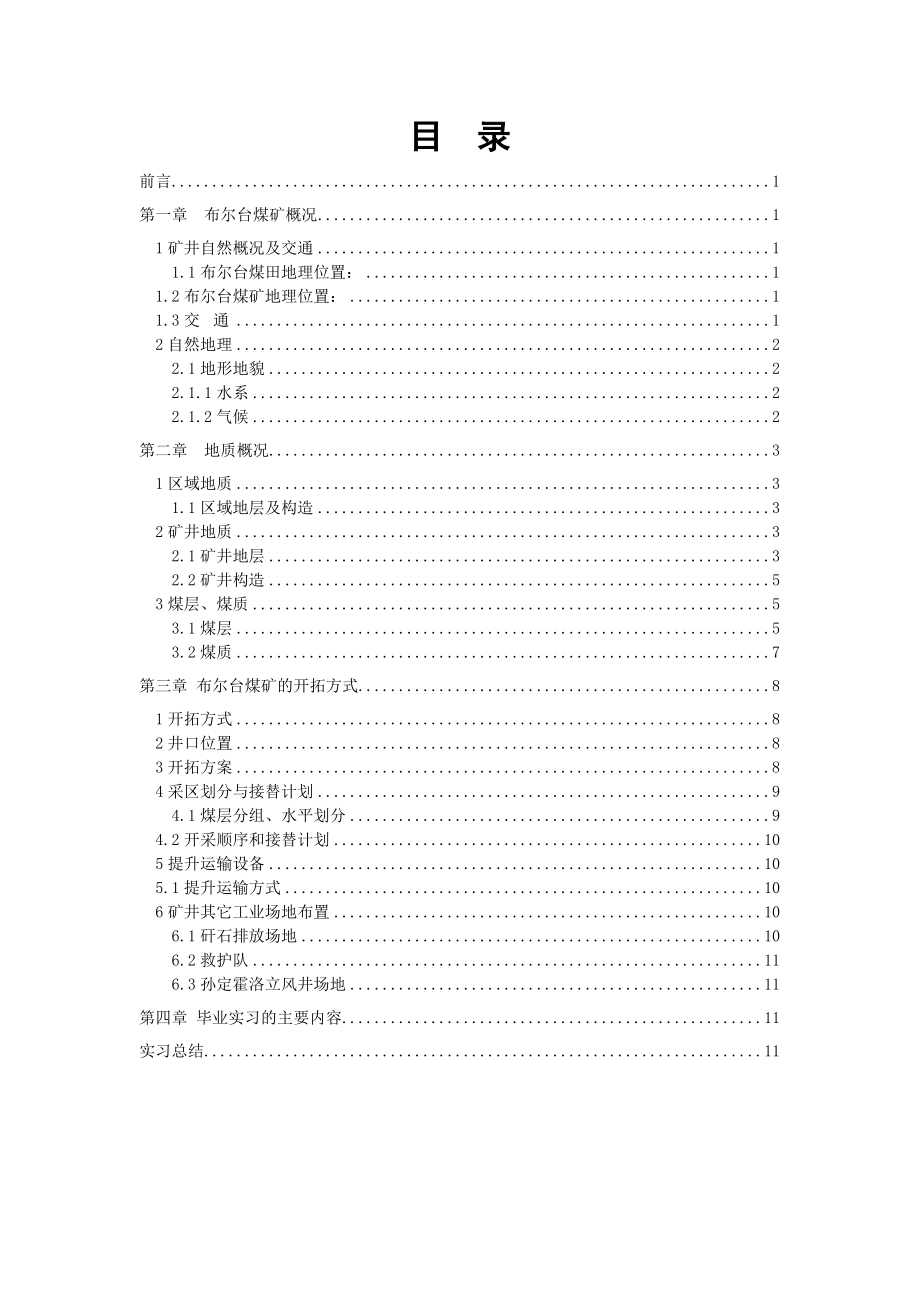

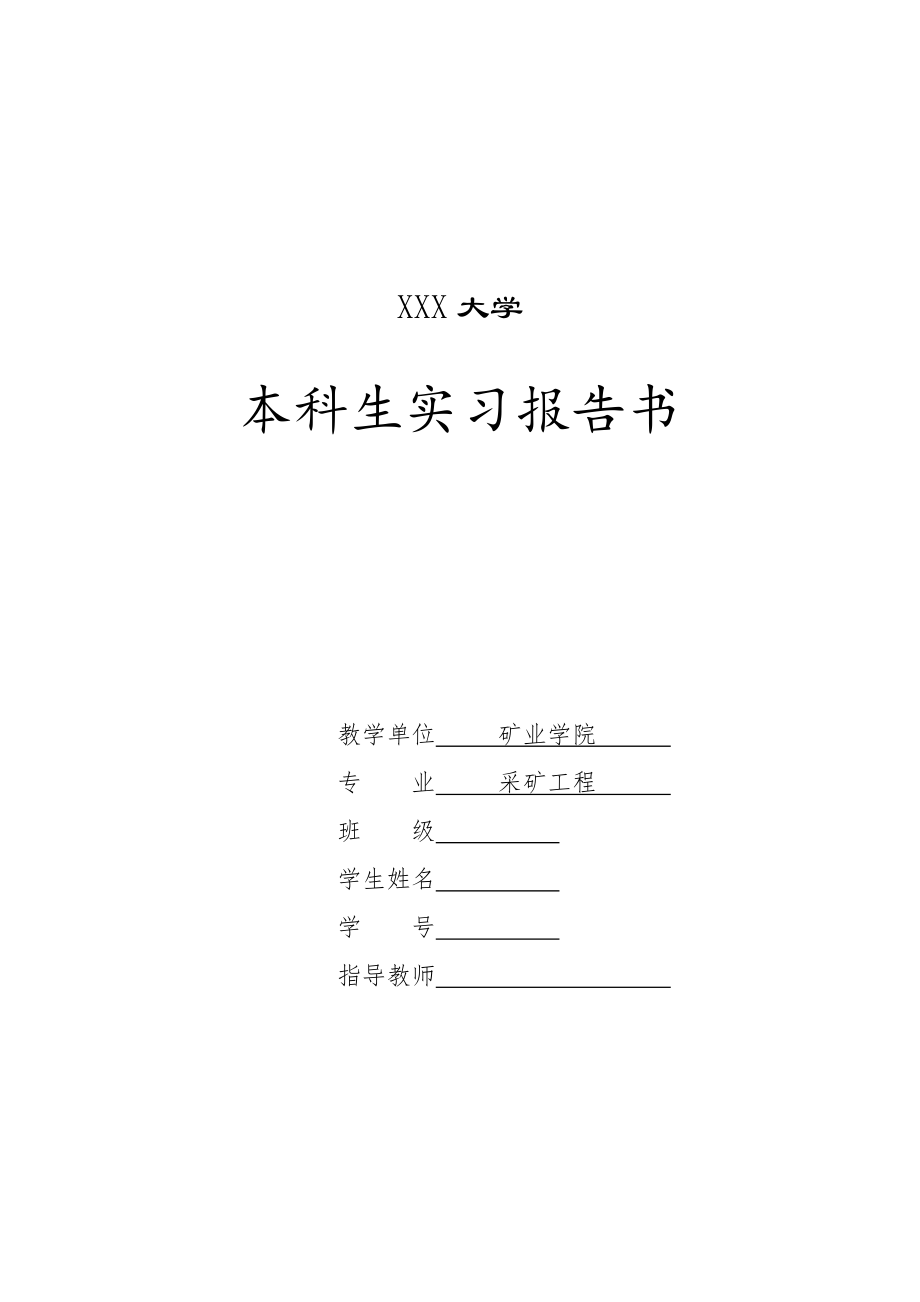

1、XXX大学本科生实习报告书教学单位 矿业学院 专 业 采矿工程 班 级 学生姓名 学 号 指导教师 目 录前言1第一章 布尔台煤矿概况11矿井自然概况及交通11.1布尔台煤田地理位置：11.2布尔台煤矿地理位置：11.3交 通12自然地理22.1地形地貌22.1.1水系22.1.2气候2第二章 地质概况31区域地质31.1区域地层及构造32矿井地质32.1矿井地层32.2矿井构造53煤层、煤质53.1煤层53.2煤质7第三章 布尔台煤矿的开拓方式81开拓方式82井口位置83开拓方案84采区划分与接替计划94.1煤层分组、水平划分94.2开采顺序和接替计划105提升运输设备105.1提升运输方式

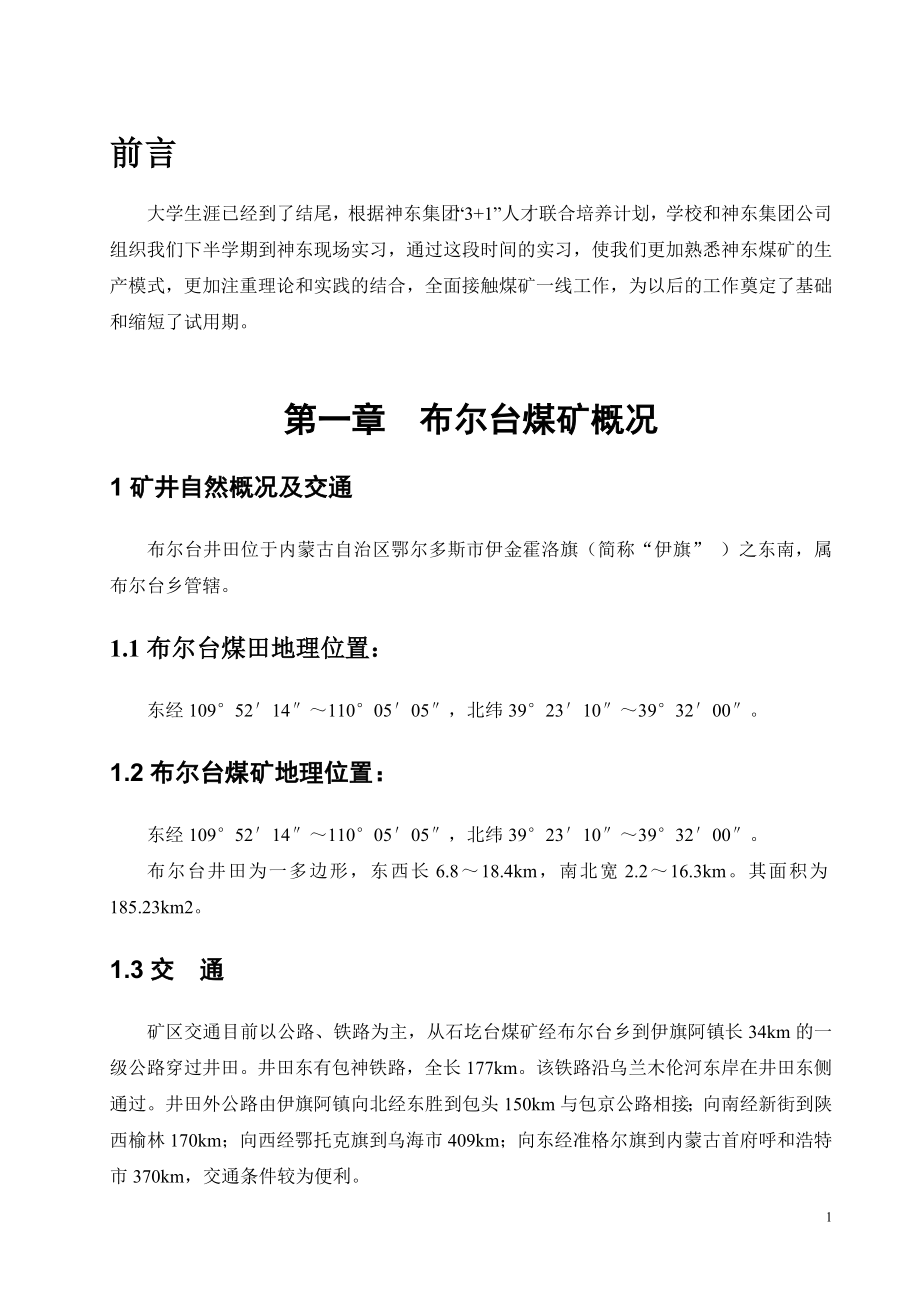

2、106矿井其它工业场地布置106.1矸石排放场地106.2救护队116.3孙定霍洛立风井场地11第四章 毕业实习的主要内容11实习总结11前言大学生涯已经到了结尾，根据神东集团“3+1”人才联合培养计划，学校和神东集团公司组织我们下半学期到神东现场实习，通过这段时间的实习，使我们更加熟悉神东煤矿的生产模式，更加注重理论和实践的结合，全面接触煤矿一线工作，为以后的工作奠定了基础和缩短了试用期。第一章 布尔台煤矿概况1矿井自然概况及交通布尔台井田位于内蒙古自治区鄂尔多斯市伊金霍洛旗（简称“伊旗” ）之东南，属布尔台乡管辖。1.1布尔台煤田地理位置：东经10952141100505，北纬392310
3、393200。1.2布尔台煤矿地理位置：东经10952141100505，北纬392310393200。布尔台井田为一多边形，东西长6.818.4km，南北宽2.216.3km。其面积为185.23km2。1.3交 通矿区交通目前以公路、铁路为主，从石圪台煤矿经布尔台乡到伊旗阿镇长34km的一级公路穿过井田。井田东有包神铁路，全长177km。该铁路沿乌兰木伦河东岸在井田东侧通过。井田外公路由伊旗阿镇向北经东胜到包头150km与包京公路相接；向南经新街到陕西榆林170km；向西经鄂托克旗到乌海市409km；向东经准格尔旗到内蒙古首府呼和浩特市370km，交通条件较为便利。2自然地理2.1地形地貌
4、本井田位于鄂尔多斯高原之东部。井田内地形沿大柳塔、石圪台到伊旗阿镇公路（阿大公路）的梁部高，向北东、南西两侧变低。井田内海拔标高一般在1300m左右，最高标高为1421m，最低标高为1163m，最大高差达258m左右。2.1.1水系井田内水系有乌兰木伦河及其支流西乌兰木伦河、呼和乌素沟。乌兰木伦河是区内常年性地表迳流，其水量受大气降水影响，夏秋季大、冬春季小。据黄河水利委员会所设王道恒塔水文站历年观测结果，该河最大洪流量为9760m3/s（1976年8月2日），平水期流量一般为3.13m3/s（1986年9月7日）。该河水自北向南流经陕西省汇入窟野河后注入黄河。西乌兰木伦河和呼和乌素沟亦基本为
5、常年溪流，流量随季节而变化，雨季较大，冬季锐减。2.1.2气候本区气候特征为：冬寒时间长，夏热时间短，秋季凉爽多雨，春季风沙较大。年降雨量少，蒸发量大，霜冰期较长。属于干燥的半沙漠高原大陆性气候。据伊金霍洛旗气象局提供的（19751988年）气象资料：夏季最高气温达36.6（1975年7月16日）；冬季最低气温达27.9（1978年2月15日）；年降雨量多集中在7、8、9三个月，年降雨量为194.7531.6，平均为357.3（19751988年）；年蒸发量2297.42833.7，平均为2457.4，为降雨量的511倍。结冰期一般为10月初至次年4月底，冰冻期长达半年之久，最大冻土深度可达1
6、.71（1977年23月）。本区夏季风小。一般为23级。春冬两季风大，常在4级以上，最大可达10级。风向多为西北，最大风速可达24/秒（1979年11月11日）。第二章 地质概况1区域地质1.1区域地层及构造依照华北地层区划分图，东胜煤田被高头窑、乌审旗、准格尔三个小区分割。布尔台详查区位于乌审旗小区。本区域大地构造单元属于鄂尔多斯台向斜，其轮廓为一极其平缓、开阔的不对称向斜，向斜轴部偏西，东翼较宽缓，西翼较陡。向斜四周构造复杂，内部构造简单。东胜煤田基本构造形态为一向南西倾斜的单斜构造，岩层倾角13，褶皱断层不发育，但局部有小的波状起伏，无岩浆岩侵入，属构造简单型煤田。2矿井地质2.1矿井地
7、层本井田地表第四系（Q）、第三系（N2）及上侏罗下白垩志丹群伊金霍洛组（J3-Kizh1）大面积分布。侏罗系中统（J2）仅在本井田东北部、东南部零星出露。侏罗系中下统延安组（J1-2y）、三迭系上统延长组（T3y）只在钻孔所见。现将地层由老到新叙述如下：1三迭系延长组（T3Y）该地层为煤系地层基底，区内无出露。孔内所见岩性一般为灰绿色粗中粒砂岩，夹泥岩、粉砂岩及薄煤线。砂岩成分以石英为主，长石次之，含较多云母及少量暗色矿物，粘土质胶结，层理不明显，分选性较好。该组钻孔揭露最大厚度20m，未见该系地层底部，该系地层厚度不详。2侏罗系中下统延安组（J1-2Y）该组为含煤地层，井田内未出露。据钻孔揭
8、露资料，岩性主要由一套浅灰、灰白色各粒级的砂岩，灰色、深灰色砂质泥岩、泥岩和煤层组成，发育有水平纹理及波状层理，含2、3、4、5、6煤组。据钻孔资料统计，延安组厚度为161.64m249.83m，平均206.32m。与下伏地层三迭系延长组（T3y）呈平行不整合接触。3侏罗系中统（J2）该统仅在本区东北部、东南部零星出露。根据岩性可划分两个组，上部为安定组，下部为直罗组。a. 直罗组（J2Z）：该组地层与下伏地层延安组呈假整合接触。其岩性上部、中部为灰绿色、兰绿色砂岩、粉砂岩、砂质泥岩。具交错层理和波状层理。底部为灰白色砂岩、粉砂岩。砂岩成分以石英为主，含云母，具均匀层理及交错层理。该组地层厚度
9、为41.8690.90，平均68.18。b. 安定组（J2a）：该组与下伏地层呈连续沉积。其岩性主要由紫红色、黄褐色泥岩，粉沙岩和中细粒砂岩组成，含有铁质结核和泥岩团块，平行层理和交错层理发育。该组地层厚度一般为0152.85，平均60.21。4上侏罗下白垩统志丹群伊金霍洛组（J3Klzh1）该地层在本井田大面积出露，与下伏地层呈不整合接触。其岩性下部为紫红色、灰黄色砾岩、砂岩、砾石，成分复杂，泥质胶结，较疏松、孔隙大，分选差，磨圆中等，砾径变化较大，一般518，最大可达30以上；上部为紫色、粉红色中细粒砂岩、粉砂岩及砂质泥岩，局部区段含砾石泥质胶结，较疏松，具明显的斜层理。本区厚度变化较大，
10、一般为0289.28 m，平均82.73m。5第三系上新统（N2）该地层不整合于志丹群之上，区内地表零星出露，钻孔中少见。其岩性下部为桔黄色、棕红色砂砾岩、砂岩，砾石成分复杂，磨圆度为次棱状，分选不好，呈半胶结状、松散。上部为棕红色砂质粘土层，含钙质结核。本统地层厚度不定，区内一般小于10。6第四系（Q）该地层广泛分布，不整合于各基岩地层之上。厚度一般都小于30。可分为：a. 风积黄土（Q3）：土黄色，柱状节理局部发育，含粉砂，钙质结核。b. 冲洪积物（Q4al+pl）：主要分布在沟谷内，成分多为砾石及各种粒度的砂和泥质充填物组成。c. 风积砂（Q4eol）：主要分布在本区东北部，成分为褐黄色
11、细粒砂、亚砂土、厚度不一。2.2矿井构造本井田位于东胜煤田中南部，其基本构造形态为一单斜构造。岩层走向约NW20，倾向约SW70，倾角一般均小于3。区内具有宽缓的波状起伏，但未发现断层和较大褶皱，无岩浆岩侵入。从煤层底板等高线上看，等高线形态浅部变化较大，沿走向大致呈“S”形，但起伏角很小。本区南部第10勘探线至第13勘探线之间、第18走向勘探线以西地段发育有波状起伏，波状起伏的轴向约SW60，波峰、波谷空缓，高差最大23，最大起伏角3左右。3煤层、煤质3.1煤层本井田可采煤层10层，现自上而下叙述如下：（1）2-2上煤层该煤层可采区主要分布在储量核实区域西北部和东部，西北部可采范围大，东部仅
12、在810线间有一范围不大的可采区，是区内的次要可采煤层。钻探揭露见煤点47个，见可采煤层见煤点27个。 煤层厚度08.45m，平均0.77m。资源储量利用厚度（可采区内资源储量利用厚度）西北部可采0.84.68m，平均2.07m；东部可采区0.802.74m，平均1.41m。该煤层结构较简单，含夹矸1层，夹矸大部分为泥岩、粉砂岩。层位较稳定，厚度变化较大，在B14、B41、B42、B12、B17钻孔处厚度较大，大于3.5m。属局部可采的不稳定煤层。与2-2中煤层间距最小5.23m,最大22.02m,平均13.19m，变化较大。顶板岩性主要为中粒砂岩、砂质泥岩和泥岩，底板岩性主要为砂质泥岩和中粒
13、砂岩。 （2）2-2中煤层该煤层位于延安组三岩段的下部，是区内次要可采煤层之一，可采区被不可采带分割成三部分，形成三个独立的可采区。煤层厚度04.20m，平均0.98m。在西北部采区资源储量利用厚度0.803.85m，平均1.09m。在西南部可采区内，资源储量利用厚度 0.802.89m，平均1.20m；在东部可采区内资源储量利用厚度0.803.00m,平均2.01m。该煤层结构简单，一般不含夹矸或局部含1层夹矸。煤层层位较稳定，厚度变化较大，结构简单，属于局部可采的不稳定煤层。与3-1煤层间距17.6947.74m,平均31.07m，变化较大。顶板岩性主要为砂质泥岩，局部为粉砂岩、细砂岩；底
14、板岩性多为砂质泥岩和粉砂岩。（3）3-1煤层该煤层基本全局可采，是区内主要可采煤层之一。煤层自然厚度05.85m，平均3.05m。资源储量利用厚度0.805.80m。平均2.30m。该煤层结构简单，一般含夹矸12层，且层位稳定。除249、B42、B121、B118、B99号钻孔不可采外，其余地段均可采。煤层厚度有一定变化，且具规律性，由西向东煤层变厚，在东及东南部煤层相对较厚，属基本全区可采的较稳定煤层。与3-2煤层间距最小1.41m ,最大33.48m，平均13.34m.顶板岩性以中细粒砂岩、砂质泥岩为主；底板岩性以砂质泥岩为主，局部为泥岩、粉砂岩。（4）3-2煤层该煤层可采区主要集中在本区
15、的西部及东南部，煤层厚度03.99m，平均0.77m.西部可采储量利用厚度0.803.15m，平均1.31m;南部可采区资源储量利用厚度0.803.08m,平均1.52m. 煤层结构简单，一般不含夹矸或局部含12层夹矸，夹矸岩性多为泥岩。该煤层对比基本可靠，属局部可采的不稳定煤层，顶板岩性一般为砂质泥岩、粉砂岩，底板岩性主要为砂质泥岩、粉砂岩。3-2煤层距4-1煤层间距8.6654.19m，平均24.44m。（5）4-1煤层该煤层局部可采，是区内局部可采煤层之一。煤层厚度0.174.40m，平均1.70m。该煤层结构简单，一般不含夹矸或局部含1层夹矸，层位稳定,厚度变化较有规律。4-1煤层与5-1煤层在中部合并,在其东南部及西部,二者间距大于0.80m,而分为
