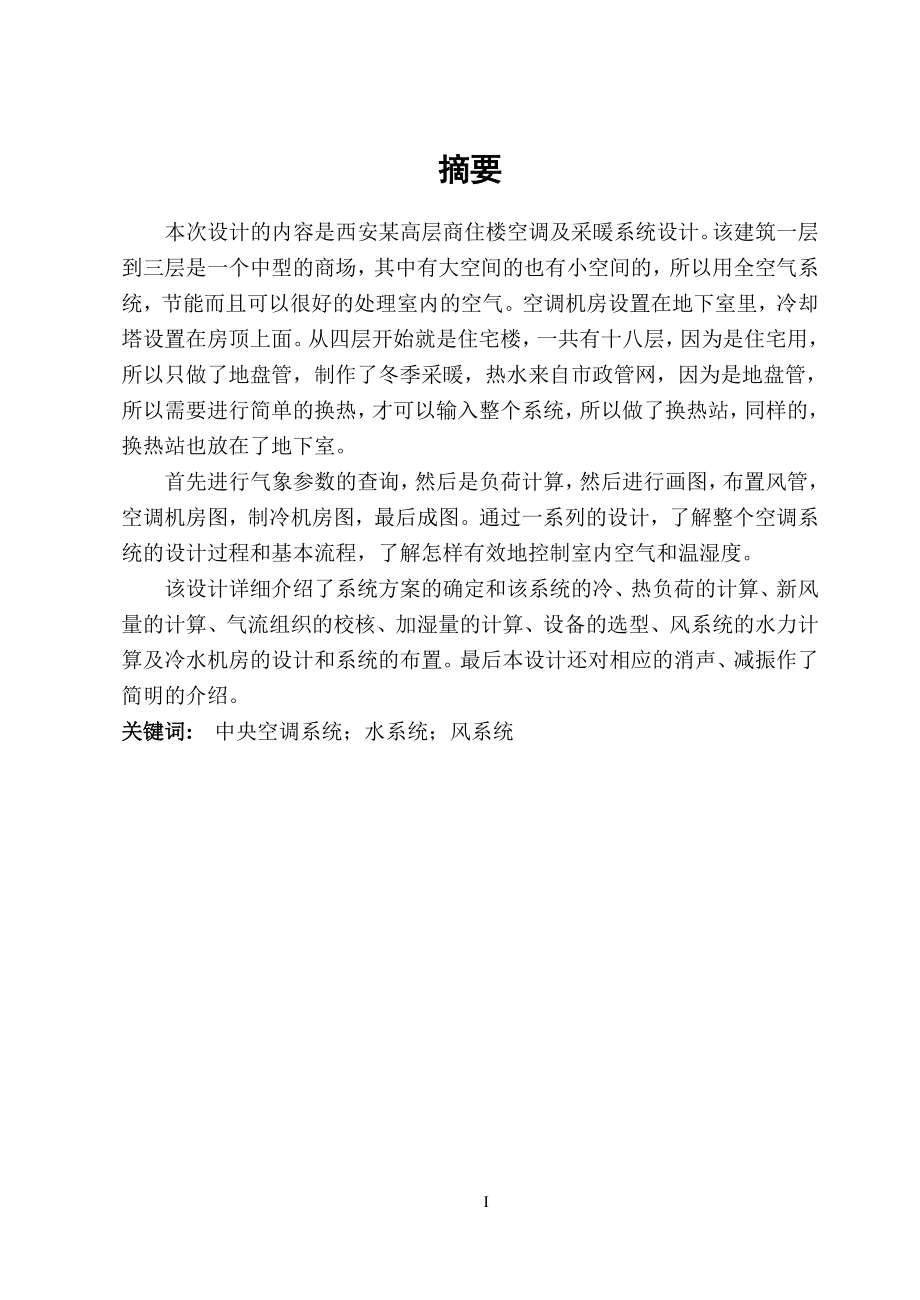

1、摘要本次设计的内容是西安某高层商住楼空调及采暖系统设计。该建筑一层到三层是一个中型的商场，其中有大空间的也有小空间的，所以用全空气系统，节能而且可以很好的处理室内的空气。空调机房设置在地下室里，冷却塔设置在房顶上面。从四层开始就是住宅楼，一共有十八层，因为是住宅用，所以只做了地盘管，制作了冬季采暖，热水来自市政管网，因为是地盘管，所以需要进行简单的换热，才可以输入整个系统，所以做了换热站，同样的，换热站也放在了地下室。首先进行气象参数的查询，然后是负荷计算，然后进行画图，布置风管，空调机房图，制冷机房图，最后成图。通过一系列的设计，了解整个空调系统的设计过程和基本流程，了解怎样有效地控制室内空

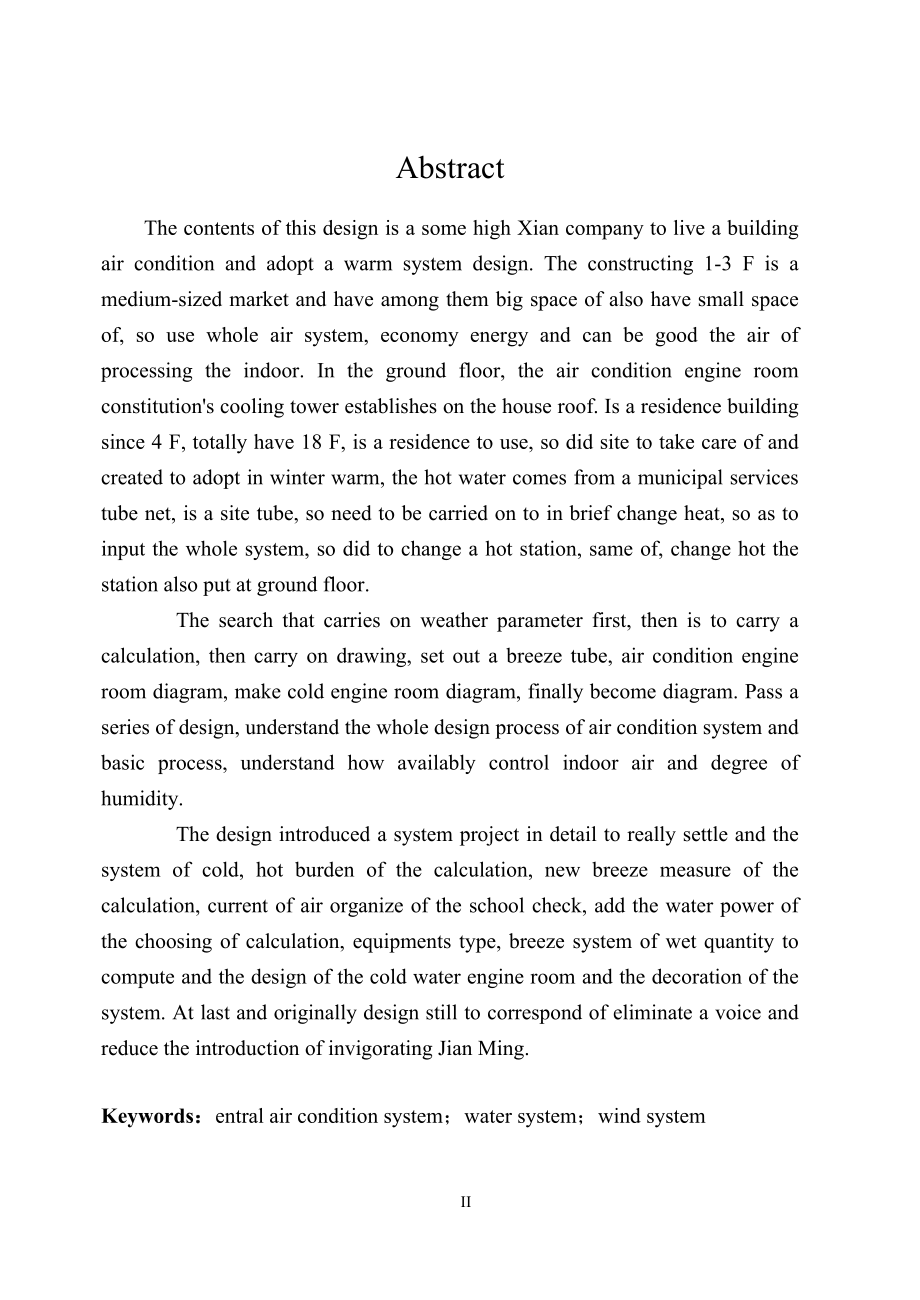

2、气和温湿度。该设计详细介绍了系统方案的确定和该系统的冷、热负荷的计算、新风量的计算、气流组织的校核、加湿量的计算、设备的选型、风系统的水力计算及冷水机房的设计和系统的布置。最后本设计还对相应的消声、减振作了简明的介绍。 关键词:中央空调系统；水系统；风系统I AbstractThe contents of this design is a some high Xian company to live a building air condition and adopt a warm system design. The constructing 1-3 F is a medium-sized
3、market and have among them big space of also have small space of, so use whole air system, economy energy and can be good the air of processing the indoor. In the ground floor, the air condition engine room constitutions cooling tower establishes on the house roof. Is a residence building since 4 F,
4、 totally have 18 F, is a residence to use, so did site to take care of and created to adopt in winter warm, the hot water comes from a municipal services tube net, is a site tube, so need to be carried on to in brief change heat, so as to input the whole system, so did to change a hot station, same
5、of, change hot the station also put at ground floor. The search that carries on weather parameter first, then is to carry a calculation, then carry on drawing, set out a breeze tube, air condition engine room diagram, make cold engine room diagram, finally become diagram. Pass a series of design, un
6、derstand the whole design process of air condition system and basic process, understand how availably control indoor air and degree of humidity. The design introduced a system project in detail to really settle and the system of cold, hot burden of the calculation, new breeze measure of the calculat
7、ion, current of air organize of the school check, add the water power of the choosing of calculation, equipments type, breeze system of wet quantity to compute and the design of the cold water engine room and the decoration of the system. At last and originally design still to correspond of eliminat

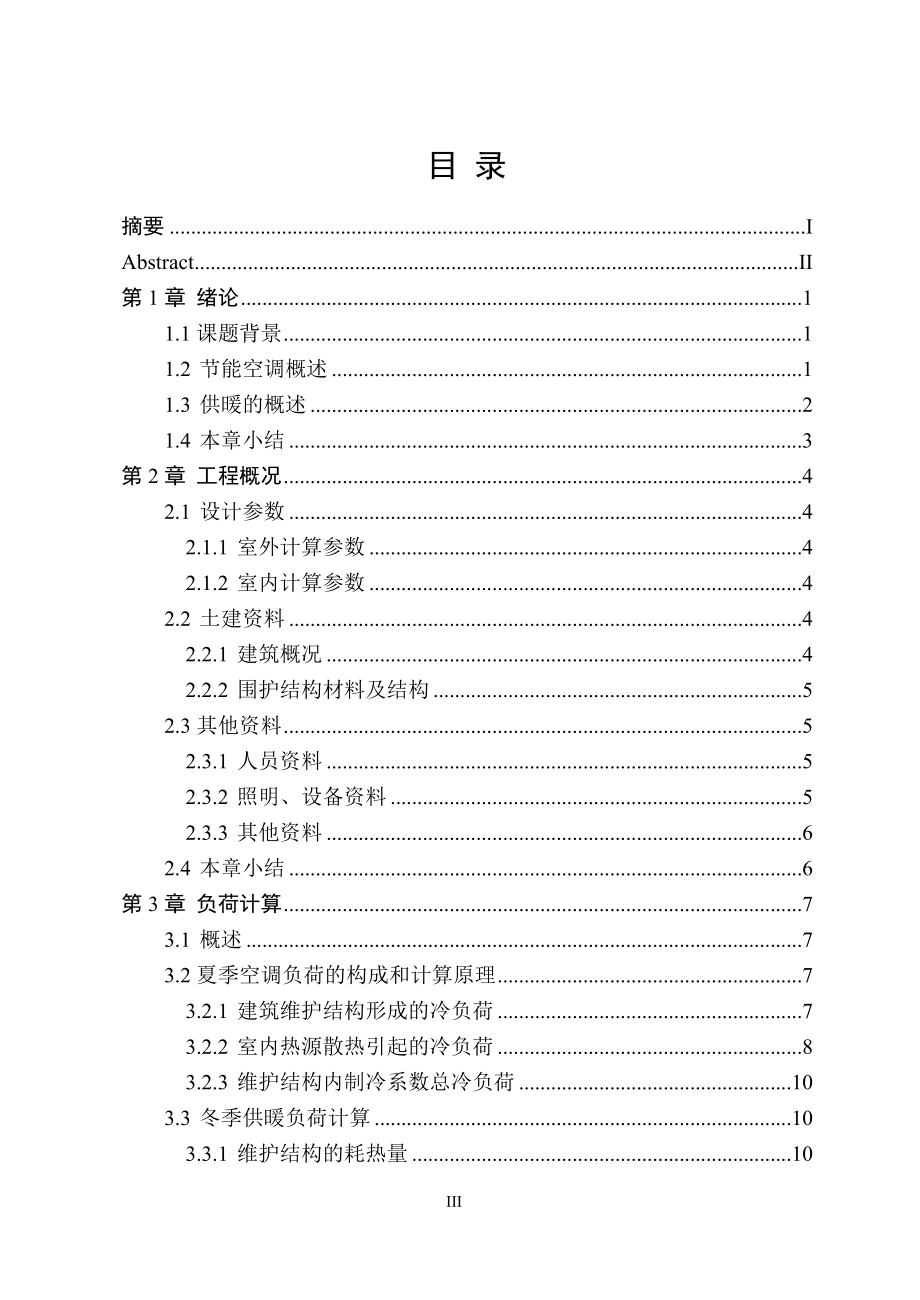

8、e a voice and reduce the introduction of invigorating Jian Ming.Keywords：entral air condition system；water system；wind systemIII 目 录摘要IAbstractII第1章 绪论11.1课题背景11.2 节能空调概述11.3 供暖的概述21.4 本章小结3第2章 工程概况42.1 设计参数42.1.1 室外计算参数42.1.2 室内计算参数42.2 土建资料42.2.1 建筑概况42.2.2 围护结构材料及结构52.3其他资料52.3.1 人员资料52.3.2 照明、设备
9、资料52.3.3 其他资料62.4 本章小结6第3章 负荷计算73.1 概述73.2夏季空调负荷的构成和计算原理73.2.1 建筑维护结构形成的冷负荷73.2.2 室内热源散热引起的冷负荷83.2.3 维护结构内制冷系数总冷负荷103.3 冬季供暖负荷计算103.3.1 维护结构的耗热量103.3.2冷风渗透耗热量的计算123.3 本章小结13第4章 空调系统的选择及设备的选择与计算144.1 空调系统的选择144.1.1 空调系统的分类144.1.2本次设计中空调系统的选择144.1.2.1系统选择说明144.2 新风量的确定144.2.1 新风负荷的确定154.2.2新风湿负荷的确定154
10、.3 空气处理过程确定164.3.1 全空气系统夏季处理过程164.3.2 全空气系统夏季处理过程164.4 送风量的确定164.5 全空气机组的选择与布置174.6 本章小结18第5章 房间气流组织设计195.1气流组织的综述195.2 空调的送风口与回风口205.2.1空调送风口的选型原则及选择205.2.2气流组织及送风设计计算205.2.3设计步骤与计算215.3 空调回风口225.3.1 回风口布置原则225.3.2 回风口风速与形式235.3 本章小结23第6章 空调风道管路设计246.1 风系统设计要点246.2 风系统管道设计的方法246.3风系统管道计算方法246.4 沿程阻
11、力和局部阻力计算266.5 本章小结26第7章 空调冷源设备的选择287.1 空调冷源的简介287.2 冷源种类287.3 冷水机组的类型287.4 冷水机组的选择297.5 冷源附属设备的选择297.6 本章小结30第8章 空调冷冻水系统管道设计与计算318.1 空调冷冻水管设计318.1.1 设计原则318.1.2 系统水力计算过程318.2 水系统的定压及排气338.2.1水系统的定压338.2.2水系统的补水排水与排气338.3分集水器的选择与计算348.4 本章小结35第9章 空调系统的消声与隔振369.1与建筑物有关的噪声、振动源分类369.1.1空调系统的噪声源369.1.2空调
12、系统的消声措施379.2空调系统减振设计379.2.1空调系统振动成因379.2.2隔振措施37第10章 供暖系统3910.1 供暖方式的选择3910.2 水力计算3910.3 管道的保温4010.3.1 保温管道的确定4010.3.2 保温材料的选择4010.3.3 管道保温施工4010.4 本章小结41结论42参考文献43致谢44附录1 开题报告45附录2 外文翻译48附录3 外文翻译原稿52附表1 冷负荷计算表56附表2 热负荷计算表61附表3 空调风管水力计算64附表4 供暖水管水力计算66V第1章 绪论 第1章 绪论1.1课题背景在我国的原古时期就有钻木取火的传说，在半坡遗址中人们就
13、发现了长方形的灶坑。这大概就是我国最早的采暖形式，到了后来就出现了人们最常用的取暖的火炉，火墙。火炕等，现在，在我国北方的一些地区还被广泛的使用着。随着国民经济建设的发展和人民生活水平的不断提高我国的供热事业也得到了迅速的发展。随着人们生活水平的提高，人们对室内的环境要求也不断的提高，对环境的舒适性提出了更高的要求，人们对居住生活的场所要求达到冬暖夏凉的效果。而室外的气候往往达不到我们预期的效果，因此我们就必须依靠一些辅助的设备来达到我们所要求的效果。在夏季我们就要对我们生活的环境进行供冷，冬季就对我们生活的环境提供必须得热量。随着国家经济不断发展和实力的壮大,20世纪80年代中央空调的概念从
14、理论走到了现实,造福于社会。现在基本的高层公共建筑和高档的一些多层建筑都广泛采用中央空调系统,这些大大小小的空调工程从策划、设计、安装、调试直至运行,都留下了许多宝贵的经验,促进了设计师之间的空调技术交流,带动了空调的设计水平,空调的设计方法和空调设备的技术改进与发展。但随着中央空调的广泛应用,也暴露了现有空调工程的设计和运行的种种不足和缺陷。如能源的消耗问题，我们必须走可持续发展之路，才能造福于子孙后代。1.2 节能空调概述 节能空调是依靠蒸发吸收空气中的热量达到降温目的，根据自然物理现象“水蒸发效率”这一原理：当热空气经过实际换热面积100倍有水蒸发的湿帘时，其大量的热将被空气吸收，从而实
15、现空气降温的过程。与传统压缩机空调在工作原理及结构上不同、在降温速度、卫生、经济、环保、安装运行维护等方面有都有显著的优点在工作原理方面，节能空调是依靠蒸发吸收空气中的热量达到降温目的，根据自然物理现象“水蒸发效率”这一原理：当热空气经过实际换热面积100倍有水蒸发的湿帘时，其大量的热将被空气吸收，从而实现空气降温的过程，他与传统空调相比最大的特点是不用压缩机，所以他节能、环保、并有新鲜、洁净的空气，为您创造更加健康，舒适的工作环境。在卫生通风方面，与传统空调相比，运行方式不同，传统空调运行是要求紧闭门才能保持室内温度的不变，这样导致室内空气质量大大降低，空气污浊，难闻，使人产生头痛恶心等所谓的“空调
