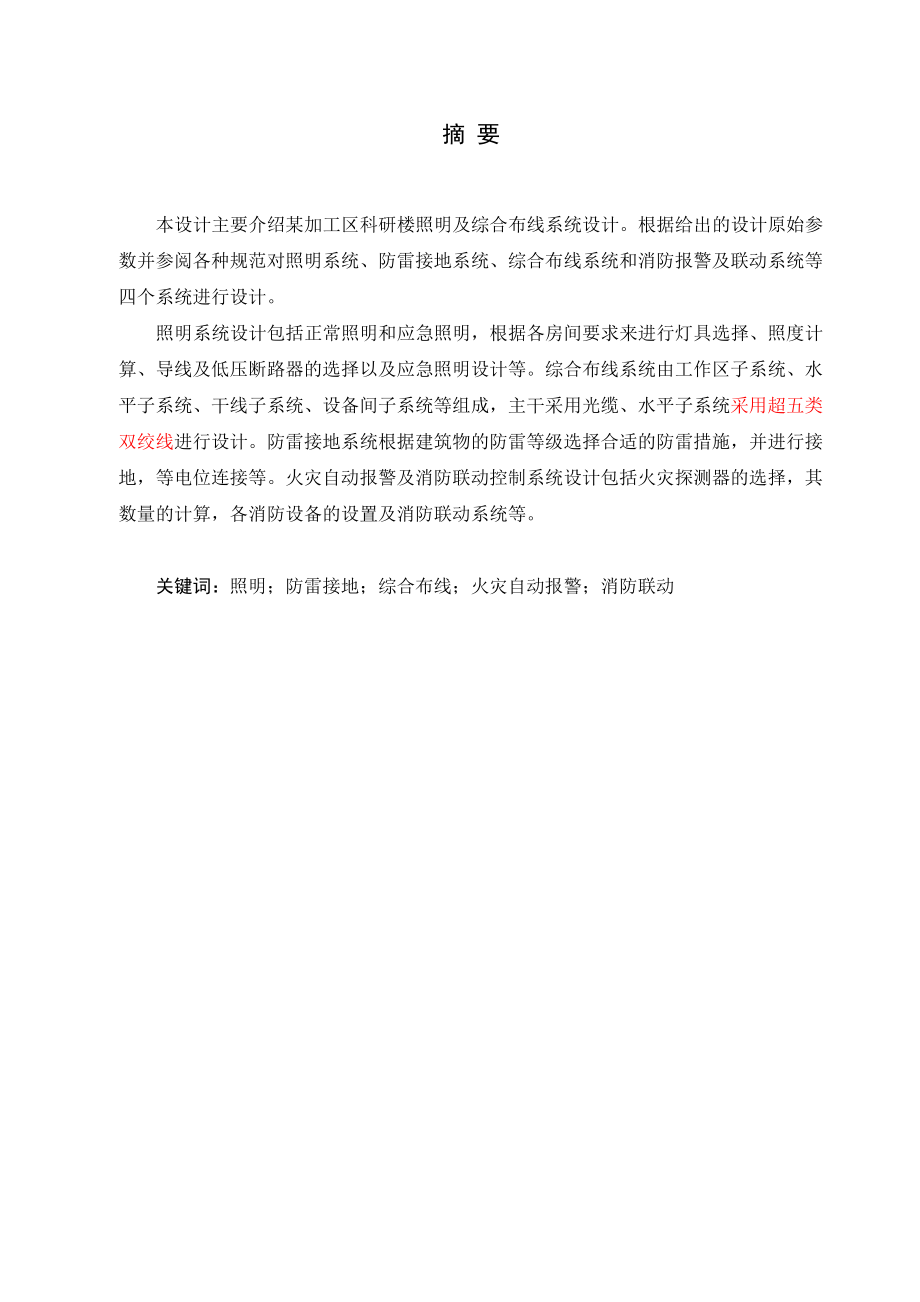

1、摘 要本设计主要介绍某加工区科研楼照明及综合布线系统设计。根据给出的设计原始参数并参阅各种规范对照明系统、防雷接地系统、综合布线系统和消防报警及联动系统等四个系统进行设计。照明系统设计包括正常照明和应急照明，根据各房间要求来进行灯具选择、照度计算、导线及低压断路器的选择以及应急照明设计等。综合布线系统由工作区子系统、水平子系统、干线子系统、设备间子系统等组成，主干采用光缆、水平子系统采用超五类双绞线进行设计。防雷接地系统根据建筑物的防雷等级选择合适的防雷措施，并进行接地，等电位连接等。火灾自动报警及消防联动控制系统设计包括火灾探测器的选择，其数量的计算，各消防设备的设置及消防联动系统等。关键词

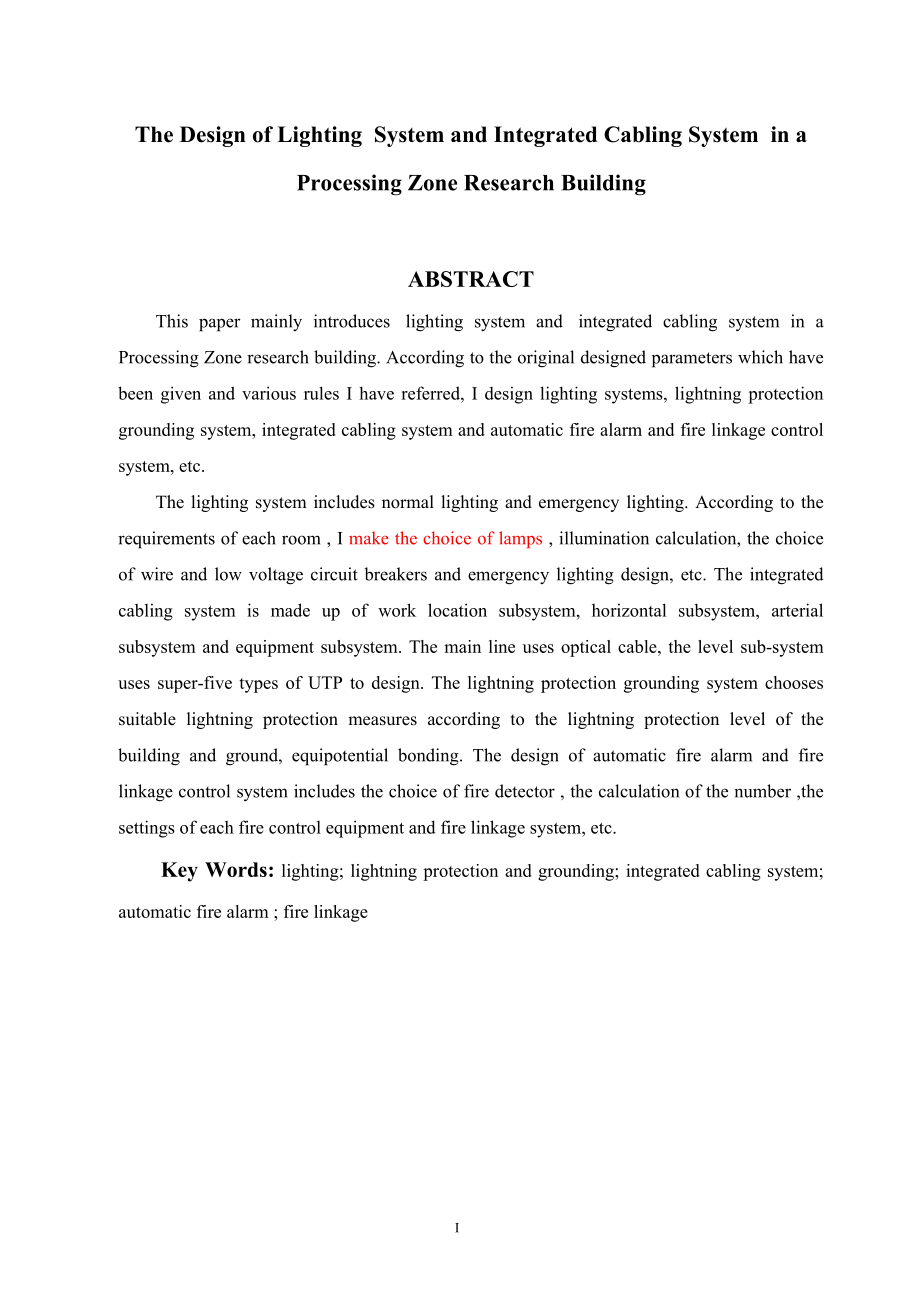

2、：照明；防雷接地；综合布线；火灾自动报警；消防联动The Design of Lighting System and Integrated Cabling System in a Processing Zone Research BuildingABSTRACTThis paper mainly introduces lighting system and integrated cabling system in a Processing Zone research building. According to the original designed parameters which ha
3、ve been given and various rules I have referred, I design lighting systems, lightning protection grounding system, integrated cabling system and automatic fire alarm and fire linkage control system, etc.The lighting system includes normal lighting and emergency lighting. According to the requirement
4、s of each room , I make the choice of lamps , illumination calculation, the choice of wire and low voltage circuit breakers and emergency lighting design, etc. The integrated cabling system is made up of work location subsystem, horizontal subsystem, arterial subsystem and equipment subsystem. The m
5、ain line uses optical cable, the level sub-system uses super-five types of UTP to design. The lightning protection grounding system chooses suitable lightning protection measures according to the lightning protection level of the building and ground, equipotential bonding. The design of automatic fi
6、re alarm and fire linkage control system includes the choice of fire detector , the calculation of the number ,the settings of each fire control equipment and fire linkage system, etc.Key Words: lighting; lightning protection and grounding; integrated cabling system; automatic fire alarm ; fire link

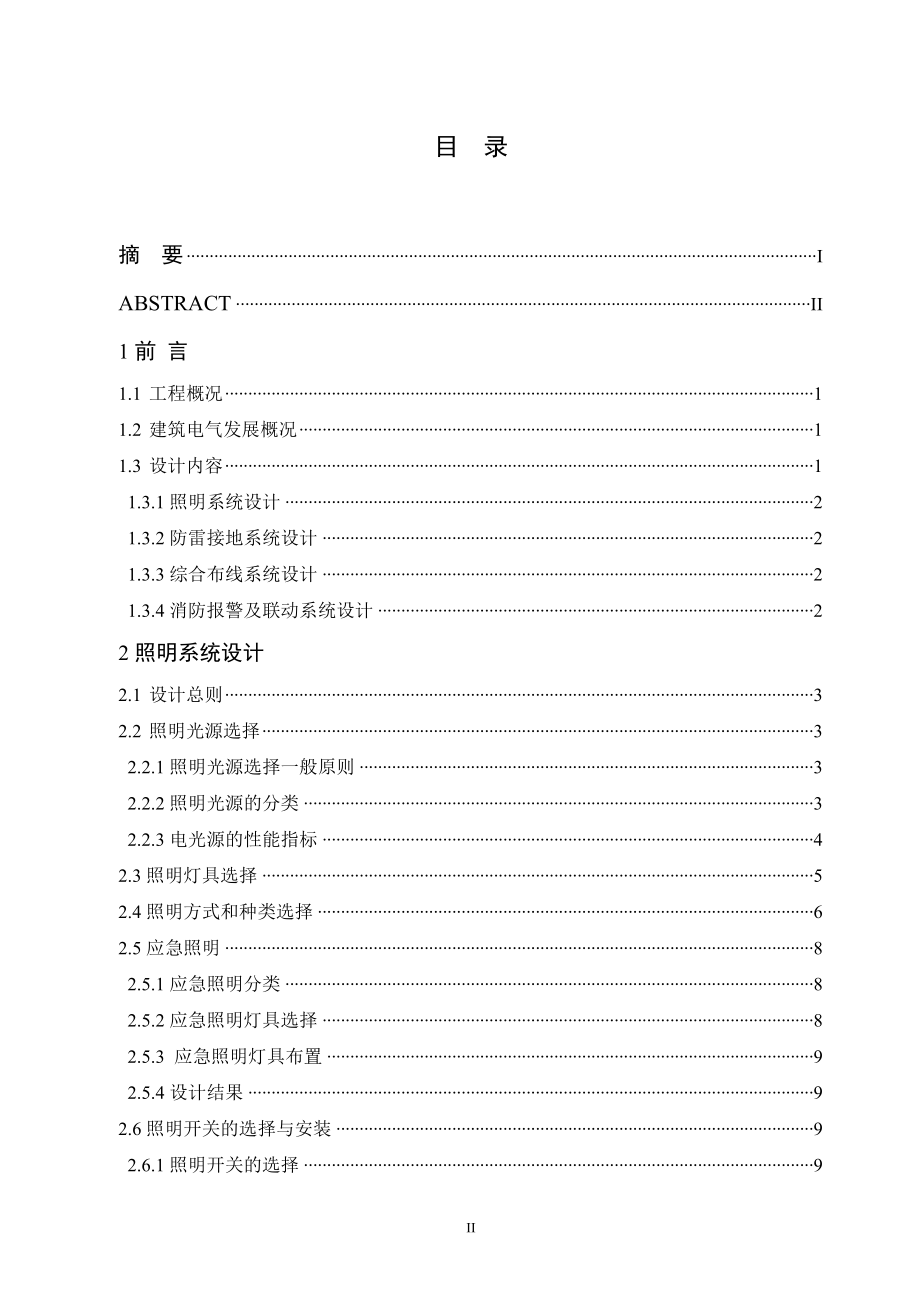

7、ageI目 录摘 要IABSTRACTII1前 言1.1 工程概况11.2 建筑电气发展概况11.3 设计内容11.3.1照明系统设计21.3.2防雷接地系统设计21.3.3综合布线系统设计21.3.4消防报警及联动系统设计22照明系统设计2.1 设计总则32.2 照明光源选择32.2.1照明光源选择一般原则32.2.2照明光源的分类32.2.3电光源的性能指标42.3照明灯具选择52.4照明方式和种类选择62.5应急照明82.5.1应急照明分类82.5.2应急照明灯具选择82.5.3 应急照明灯具布置92.5.4设计结果92.6照明开关的选择与安装92.6.1照明开关的选择92.6.2照明开
8、关的安装92.7电源插座的安装92.8照度计算102.9负荷计算122.10导线和低压断路器选择142.11小结153 防雷接地系统设计3.1建筑物的防雷分类173.2第二类防雷建筑物的防雷措施193.3本建筑物防雷接地系统设计213.4小结214 综合布线系统设计4.1设计总则224.2系统组成224.3客户需求分析234.4系统详细设计234.4.1工作区子系统设计234.4.2水平系统设计244.4.3垂直干线子系统设计244.4.4管理子系统设计254.4.5设备间子系统254.4.6建筑群子系统264.5管线设计264.5.1水平子系统的走线设计264.5.2垂直干线子系统的走线设计
9、274.5.3管理子系统的走线设计274.6设计结果284.7小结285 消防及联动系统设计5.1设计总则295.2火灾自动报警系统的组成295.3火灾探测器305.3.1火灾探测器的设置场所305.3.2火灾探测器的选择305.4手动火灾报警按钮325.5消防广播335.6消防电话345.7火灾报警控制器345.8消防联动控制系统355.9 线路的敷设375.10 小结386 结 论39谢 辞40参考文献41附 录42IV1前 言1.1 工程概况某加工区科研楼是以办公为主，兼有餐厅、会议、报告厅、机房、办公为一体的综合性建筑，该建筑地下1层，地上7层。-1F主要为大餐厅、门厅、食品加工区、仓
10、储区、水泵房、消防水池、高低压配电室，层高4.5m；1F主要为门厅、科研成果展厅、消防控制室、值班室等，层高4.5m；2F主要为办公、科研会议、档案室、弱电机房、门厅上空等，层高3.6m；3F5F主要为办公室，科研会议室层高3.6m； 6F主要为科研展示厅、学术报告厅、器材室层高3.6m，贵宾室4.0m；7F主要为储藏室、报告厅上空，层高为3.6m。总高度为27m，总建筑面积1.5万m2 。整个建筑除配电室、泵房、消防水池外全部吊顶，吊顶离楼板距离为0.6m。某加工区科研楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统每层设有新风机，并配有电动控制的防火阀；防排烟系统设在疏散楼梯
11、、电梯前室、走廊、大厅，其包括送风及排烟两部分，火灾状态下送风机为楼梯间提供正压送风，排烟口打开排烟机启动；水喷淋系统泵房设在地下一层，各层设有喷头及管网，每层设一水流指示器；消火栓系统与喷淋系统泵房共用，各层设有消火栓。具体见某加工区科研楼建筑平面图及设备平面布置图。1.2 建筑电气发展概况 现代民用建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。它是强电和弱电与具体建筑的有机结合。随着科学技术的发展和人民生活水平的不断提高，人们对有关供配电、照明、消防、防雷接地、综合布线等系统的要求越来越
12、高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。1.3 设计内容本说明书主要阐述了该加工区科研楼各系统电气设计的设计依据、原则和方法及设计选择的结论等。说明书共包括五大章内容，前三章主要是前言及强电部分设计，包括照明设计和防雷接地设计等，第三、四章主要是弱电部分设计，包括综合布线设计和消防报警及联动设计。1.3.1照明系统设计根据建筑物内各房间及场所的用途，确定照度，合理选择光源与
13、灯具，进行照度计算及校验以及开关、插座平面布置。画出照明平面图和照明系统图，每个房间预留足够功率的插座。1.3.2防雷接地系统设计根据国家现行的规范要求，该建筑物属于第二类防雷建筑物。依据建筑物的防雷分类选择合适的防雷措施。一般防雷装置有接闪器、引下线、接地体。在本设计中根据建筑物的防雷等级，选择合理的防雷装置，画出屋顶防雷平面图。1.3.3综合布线系统设计根据房间或是场所需要，在有需求房间设有双孔信息插座，并预留足够的信息点，用户可以自己根据需要选择跳线。介绍了六个子系统在设计中的具体用途和简要布置方法，本次设计中，数据主干采用光缆，水平子系统采用超五类UTP双绞线和普通语音线，垂直子系统采
14、用多模光纤和大对数电缆。画出综合布线平面图及系统图。1.3.4消防报警及联动系统设计确定建筑物的消防等级，对火灾探测器进行选择、计算并布置，设置各消防设备，包括手动报警按钮、消防控制器、消防广播、消防电话等。绘制消防与联动平面图、系统图。2 照明系统设计2.1 设计总则照明光照设计是电气照明系统设计的主要内容之一，主要任务是选择照明方式和照明种类，选择电光源及其灯具，确定照度标准并进行照度计算，合理布置灯具等等。其基本要求是适用、经济、美观。它一方面是给周围的各种对象以适宜的光分布，人们通过视觉能够正确识别欲知的对象和确切了解自身所处的环境状况，另一方面是要创造满足生理和心理要求的室内空间环境
15、，使人从精神上得到满意。照明电气设计是电气照明系统设计的另一个重要内容，其通常是在光照设计的基础上进行的，主要任务是为保证电光源和灯具能正常、安全、可靠而经济地工作，进行照明线路的负荷计算、照明线路保护及设备的选择、导线及电缆的选择与敷设等。2.2 照明光源选择2.2.1照明光源选择一般原则（1） 发光效率高；（2） 显色性好，即显色指数高；（3） 使用寿命长；（4） 可靠、方便、快捷；（5） 性价比高。2.2.2照明光源的分类照明电光源可分为白炽灯、卤钨灯、荧光灯、高强度气体放电灯等几类。白炽灯、卤钨灯、荧光灯和高强度气体放电灯是重要的照明光源，主要用于照明领域。（1）白炽灯白炽灯具有结构简单、成本低廉、使用方便、显色性能好、点燃迅速、容易调光的优点，在许多工业和民用建筑照明工程中得到了广泛的应用。其额定电压一般为220V，额定功率一般为15-1000W，输出的光通量一般在几十到1100lm
