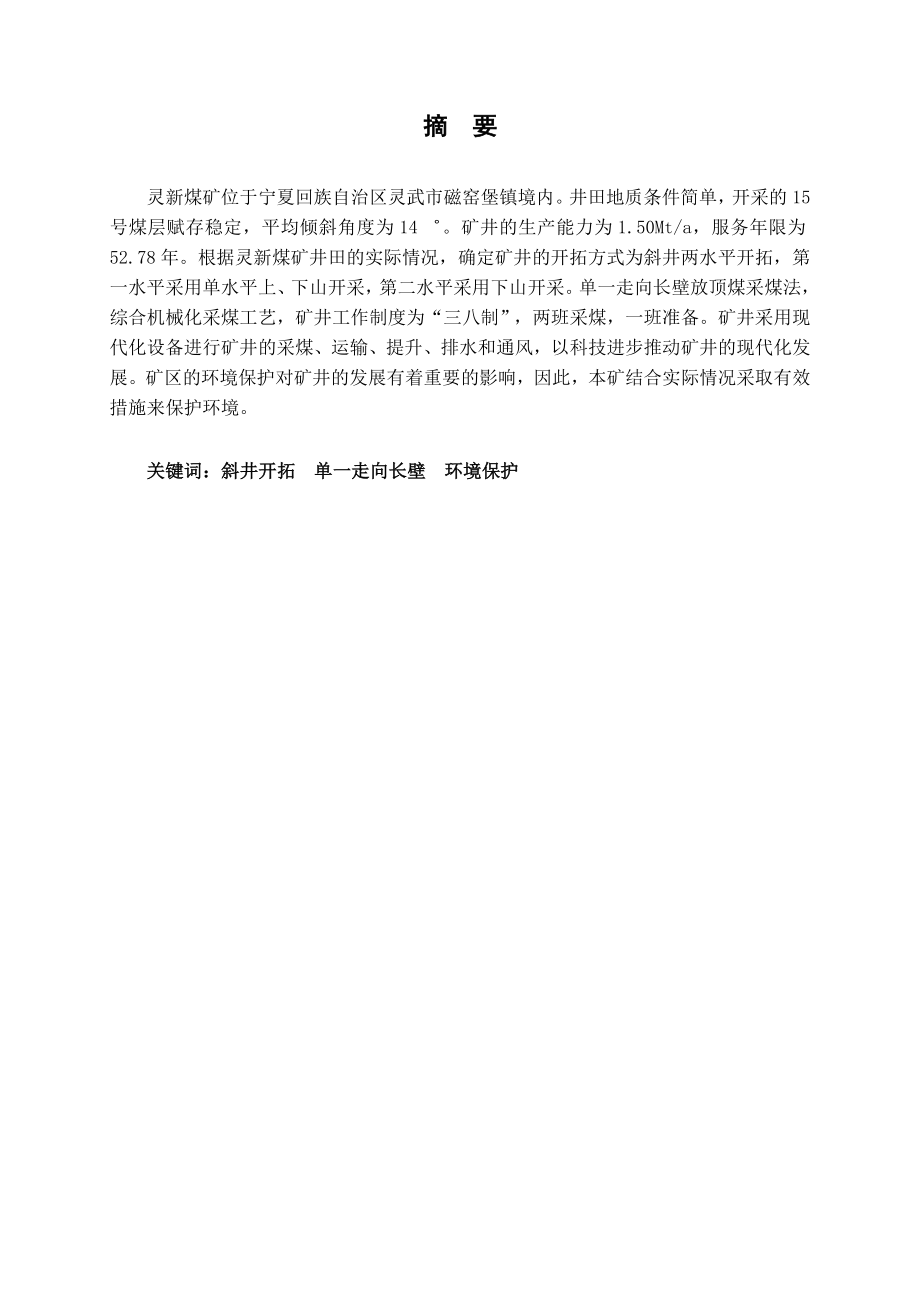

1、摘 要灵新煤矿位于宁夏回族自治区灵武市磁窑堡镇境内。井田地质条件简单，开采的15号煤层赋存稳定，平均倾斜角度为14。矿井的生产能力为1.50Mt/a，服务年限为52.78年。根据灵新煤矿井田的实际情况，确定矿井的开拓方式为斜井两水平开拓，第一水平采用单水平上、下山开采，第二水平采用下山开采。单一走向长壁放顶煤采煤法，综合机械化采煤工艺，矿井工作制度为“三八制”，两班采煤，一班准备。矿井采用现代化设备进行矿井的采煤、运输、提升、排水和通风，以科技进步推动矿井的现代化发展。矿区的环境保护对矿井的发展有着重要的影响，因此，本矿结合实际情况采取有效措施来保护环境。 关键词：斜井开拓 单一走向长壁 环境

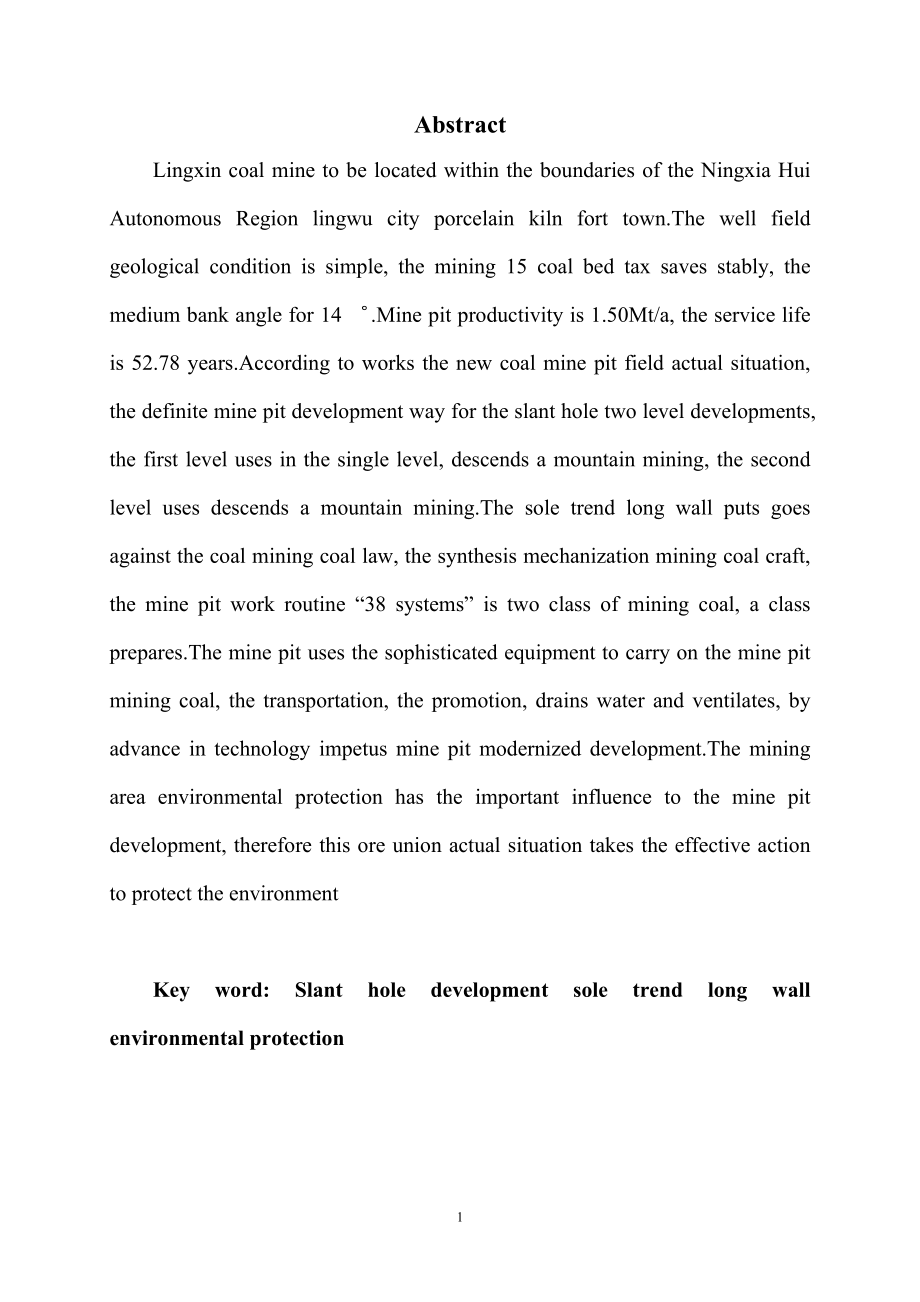

2、保护AbstractLingxin coal mine to be located within the boundaries of the Ningxia Hui Autonomous Region lingwu city porcelain kiln fort town.The well field geological condition is simple, the mining 15 coal bed tax saves stably, the medium bank angle for 14.Mine pit productivity is 1.50Mt/a, the servic
3、e life is 52.78 years.According to works the new coal mine pit field actual situation, the definite mine pit development way for the slant hole two level developments, the first level uses in the single level, descends a mountain mining, the second level uses descends a mountain mining.The sole tren
4、d long wall puts goes against the coal mining coal law, the synthesis mechanization mining coal craft, the mine pit work routine “38 systems” is two class of mining coal, a class prepares.The mine pit uses the sophisticated equipment to carry on the mine pit mining coal, the transportation, the prom
5、otion, drains water and ventilates, by advance in technology impetus mine pit modernized development.The mining area environmental protection has the important influence to the mine pit development, therefore this ore union actual situation takes the effective action to protect the environmentKey wo

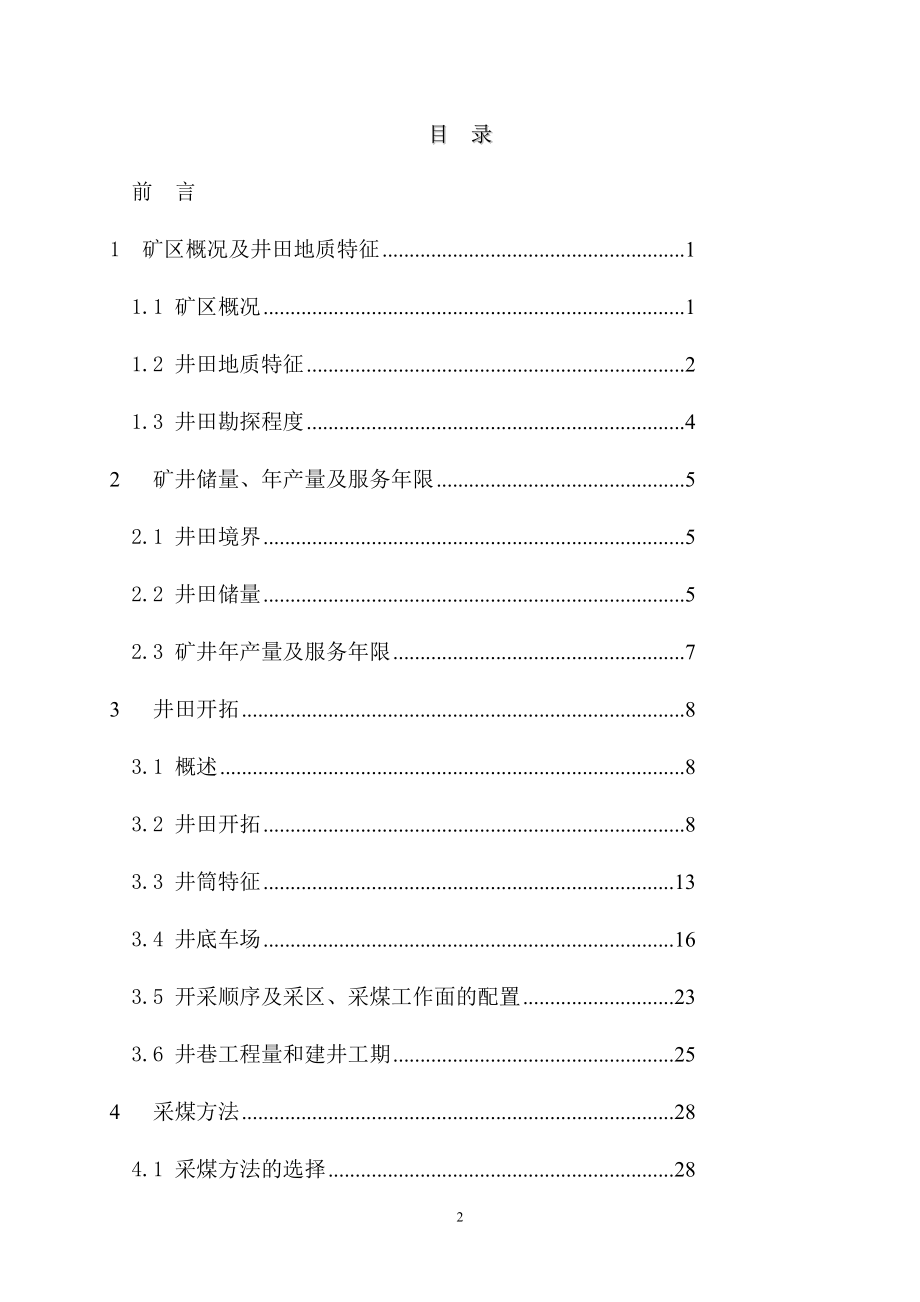

6、rd: Slant hole development sole trend long wall environmental protection目 录前 言1 矿区概况及井田地质特征11.1 矿区概况11.2 井田地质特征21.3 井田勘探程度42矿井储量、年产量及服务年限52.1 井田境界52.2 井田储量52.3 矿井年产量及服务年限73井田开拓83.1 概述83.2 井田开拓83.3 井筒特征133.4 井底车场163.5 开采顺序及采区、采煤工作面的配置233.6 井巷工程量和建井工期254采煤方法284.1 采煤方法的选择284.2 采区巷道布置及生产系统284.3 采煤工艺设计33
7、5矿井运输、提升及排水365.1 井下运输系统和运输方式的确定365.2 矿井提升385.3 矿井排水426矿井通风与安全技术措施516.1 矿井通风系统的选择516.2 风量机算及风量分配526.3 全矿通风阻力计算566.4 扇风机选型586.5 矿井安全技术措施617矿山环保647.1 矿山污染源概述647.2 矿山污染的防治66结论69致谢70参考文献7171 1 矿区概况及井田地质特征1.1 矿区概况1.1.1地理位置及交通情况灵新煤矿位于宁夏回族自治区灵武市磁窑堡镇境内，井田至省府银川市50km，西距灵武市39km。灵（武）盐（池）公路从井田北缘穿过，井田北端距银（川）古（窑子）磁
8、（窑堡）公路终点古窑子6km，矿区铁路专用支线（大坝古窑子）全长70km，在大坝与包（头）兰（州）铁路接轨。公路、铁路交通极为方便。（见交通位置图1-1-1） 1-1-1 交通位置图1.1.2地形地貌井田范围内地形起伏不大，略呈南高北低，周围高中间低之势，标高一般在海拔+1290m+1350m之间，相对高差达百米左右。最高点为井田西南五疙瘩山，标高为+1409.6m，最低点在第四勘探线西天河两侧，标高为+1282m，井田内沙丘广布，常见新月沙丘，四周多由各厚层沙体组成的高低残丘环绕，因此本地区属低缓丘陵地带。1.1.3气象与地震本地区属典型的大陆性半湿润半干旱气候，雨季多集中在69月，具有冬寒
9、长，夏暑短，雨雪稀少，气候干燥，风大沙多，南寒北暖等特点。由于本地区平均海拔在1000米以上,所以夏季基本没有酷暑；1月平均气温在零下8oC以下，极端低温在零下22oC以下。本地区气候的最显著特征是：气温日差大，日照时间长，太阳辐射强，昼夜温差一般可达1215oC。本区地震烈度最大达到8度。1.1.4电源、水源、劳动力本矿预从上一级古110kv变电所（灵武矿区水电分公司管辖）6kv母线段采用两回路架空线引至灵新煤矿。矿井用水主要分为地面用水和井下用水。地面用水主要是由西天河和一座水厂来供应。井下用水采用井下排水经处理后再返回井下。矿区靠近人口密集的灵武市和银川市，劳动力资源比较丰富。1.2 井
10、田地质特征1.2.1地层与地质构造、地层本井田地表为第四系风积沙覆盖，基岩只在局部有裸露，地层由老至新为奥陶系（O）、石炭系（C）、二叠系（P）、三叠系（T）、侏罗系（J）、白垩系（K）、第三系（R）、第四系（Q）。、地质构造矿区内地质条件简单，整体为一简单的向斜构造。磁窑堡向斜为本井田的主要构造，走向近南北，北窄南宽，两翼不对称。向斜轴展布于井田中部偏东，纵向为东翼陡，西翼缓，形似烟斗形，南宽北窄，在北边收敛。煤层沿走向有起伏，平均倾向104，倾角1117，平均倾角14。井田内未发现大断层。1.2.2煤层及煤质煤层a、煤系含煤地层主要含煤地层为侏罗系中下统延安组（J1-2y），岩性以砂岩为主
11、，粉砂岩和泥岩次之，该组平均厚度355.6m,，共含煤37层，编号煤层共17层，主要可采煤层为6层（二、六、十三、 十四、十五、十六号煤），平均总厚度27.65m，含煤系数7.75%。 b、主要可采煤层主采煤层上组煤二号煤、六号煤,下组煤十三号煤、十四号煤、十五号煤、十六号煤。本次设计的主要可采煤层为十五号煤层。 1、二煤：上距一煤层1015m，厚度变化较大，8线以南煤层厚度为 8.5m11m，一般含一层夹矸，夹矸厚度0.30.4m，矸石以下煤厚1m左右，8线以北煤厚3.5-8.5m，结构较复杂，一般含有23层含炭质粉砂质泥岩或泥岩夹矸。在45线附近，二煤受古河床冲刷变薄，含35层夹矸，矸石厚
12、度达0.6m，煤质低劣，顶板疏松。5线以顶板北因古河床冲刷直接顶以砂岩为主，在西北、东南以细砂岩、粉砂岩为主，近中部以泥岩为主。二煤老顶细砂岩，直接顶板为粉砂岩、细砂岩, 10勘探线南有泥岩，属中等稳定顶板。底板大部分为粉砂岩、细砂岩，夹薄层泥岩，属不稳定底板。2、六煤：上距二煤一般5060m，全井田稳定可采，结构简单，煤厚0.947.69m，平均2.4m，7线以北为2m以下,局部在1.6米以下，以南稍变厚，由北向南，由浅而深煤层增厚。顶板以粉砂岩为主，56线西缘多为中、粗砂岩；底板为中、细砂岩或粉砂岩。六号煤顶板大部分为粉砂岩，轴部附近为细砂岩，属不稳定顶板。底板大部分为粉砂岩、细砂岩，裂隙
13、发育，属不稳定底板。3、十三煤：上距六煤一般140m米左右，煤层厚度在7线以北厚1米，以南稍厚近1.5米，煤层结构简单，局部含一层薄夹矸。顶板在5线以北以细砂岩为主，底版为粉砂岩。4、十四煤：上距十三煤15m左右，煤层厚度稳定，全井田可采。顶板岩性5线以北以细砂岩为主, 底板为细砂岩、粉砂岩。煤层厚度2.22.9m靠近下部有一层夹矸，矸石以上煤厚为1.61.9m,轩石以下煤厚0.40.8m,矸石厚度为0.20.6m左右，煤层顶板有一层0.20.4m的含炭质泥岩伪顶，伪顶具较多滑面，易脱落。9线以南煤层厚度2.7m左右，不含夹矸。十四号煤顶板多为粉砂岩，属中等稳定顶板。底板一般为细砂岩、粉砂岩，
14、泥钙质胶结,属不稳定底板。5、十五煤：上距十四煤一般20m左右，煤层厚度稳定，全井田可采。4线以北层间距变小为68m。煤层在07线以北厚一般910m，向南略变薄，平均厚度为8.74m，结构简单，局部含12 层0.3m左右的泥岩夹矸。顶板多以中、细砂岩为主，底板以粉砂岩为主。十五号煤层老顶多为中、粗砂岩，在局部不连续沉积一层硅质胶结中细粒砂岩，硬度f=7，厚0.12.0米，直接顶为泥岩，属不稳定顶板。底板一般为细砂岩、粉砂岩，属中等稳定底板。6、十六煤：上距十五煤在5线以北07线以南一般1520m, 507线之间为10m左右。顶板以粉砂岩、细砂岩为主；底板为中、细砂岩。煤厚4m左右，东北端2线附
15、近薄0.140.98m,南部西翼厚45m，最大达7m,，东翼13m。该煤层结构复杂，一般具有24层夹矸，多为泥岩及粉砂质泥岩，变化较大，可比性差，但在610线范围内夹矸只有12层，煤厚变化不大。内含夹矸一层，夹矸以上煤厚2.6m左右，矸石以下煤厚2.2m 左右。矸石厚度一般0.10.4m，岩性为粉砂岩。十六号煤顶板多为细砂岩、中砂岩，属坚硬顶板。底板多为粉砂岩，属中等稳定底板。设计可采煤层特征表 表1-2-1煤层名称煤层厚度（m）倾角()围岩性质容重(t/m3)最小-最大平均可采厚度顶板底板十五煤6.88-10.018.7414泥岩细砂岩、粉砂岩1.40煤质、煤种：本井田十五号煤层属于低变质的烟煤，煤种为不粘煤 （BN），精煤挥发分在30%37%之间，Y值为零，粘结性为2。煤层烟煤灰份平均在6.5%10.59%之间，硫分含量在0.31%-1.17%之间。原煤发热量（Q）在62006950卡/克之间，属于特低灰、特低硫、特低磷、较高水分的不粘结煤。但煤尘
