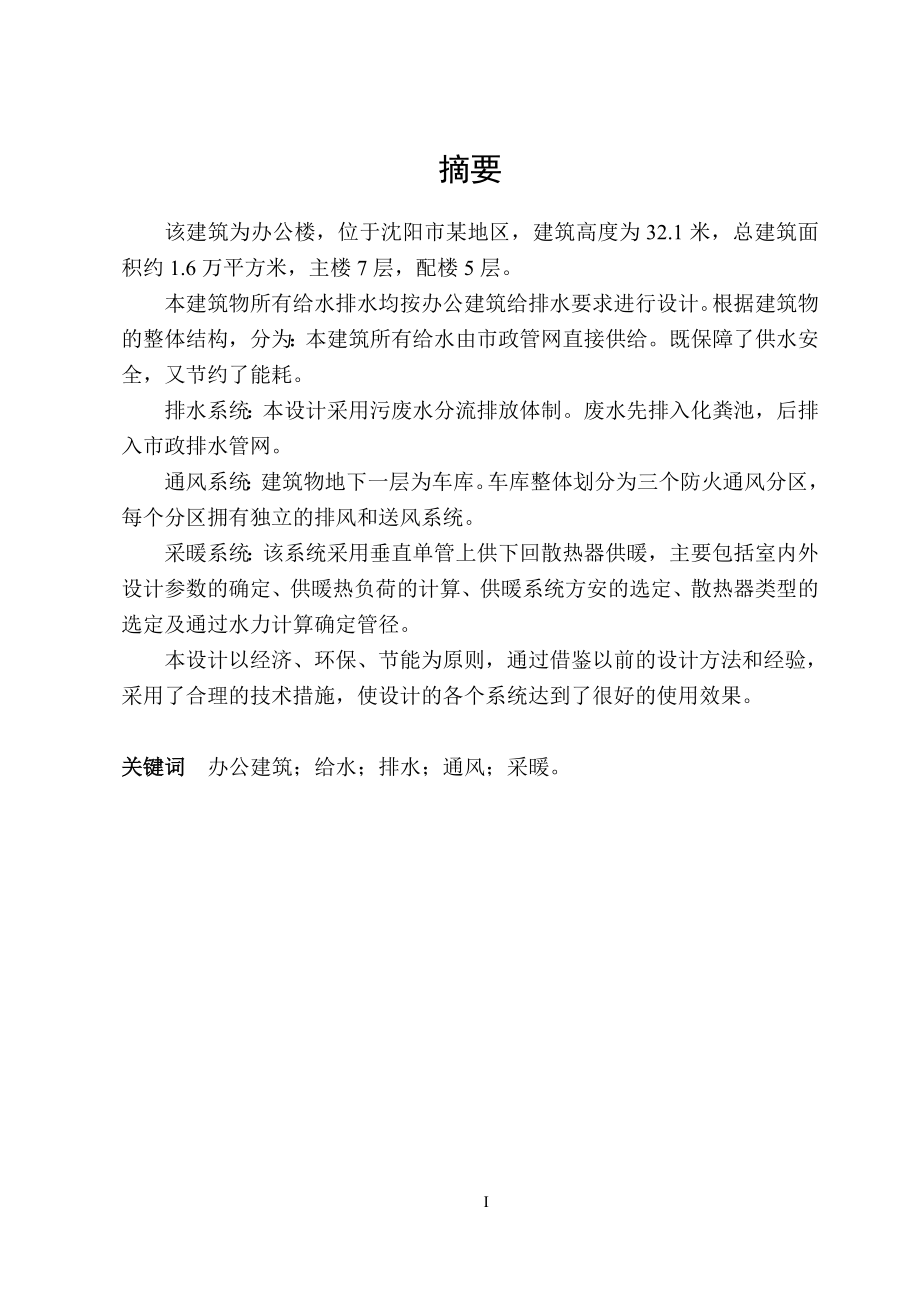

1、摘要该建筑为办公楼，位于沈阳市某地区，建筑高度为32.1米，总建筑面积约1.6万平方米，主楼7层，配楼5层。本建筑物所有给水排水均按办公建筑给排水要求进行设计。根据建筑物的整体结构，分为：本建筑所有给水由市政管网直接供给。既保障了供水安全，又节约了能耗。排水系统：本设计采用污废水分流排放体制。废水先排入化粪池，后排入市政排水管网。 通风系统：建筑物地下一层为车库。车库整体划分为三个防火通风分区，每个分区拥有独立的排风和送风系统。采暖系统：该系统采用垂直单管上供下回散热器供暖，主要包括室内外设计参数的确定、供暖热负荷的计算、供暖系统方安的选定、散热器类型的选定及通过水力计算确定管径。本设计以经济

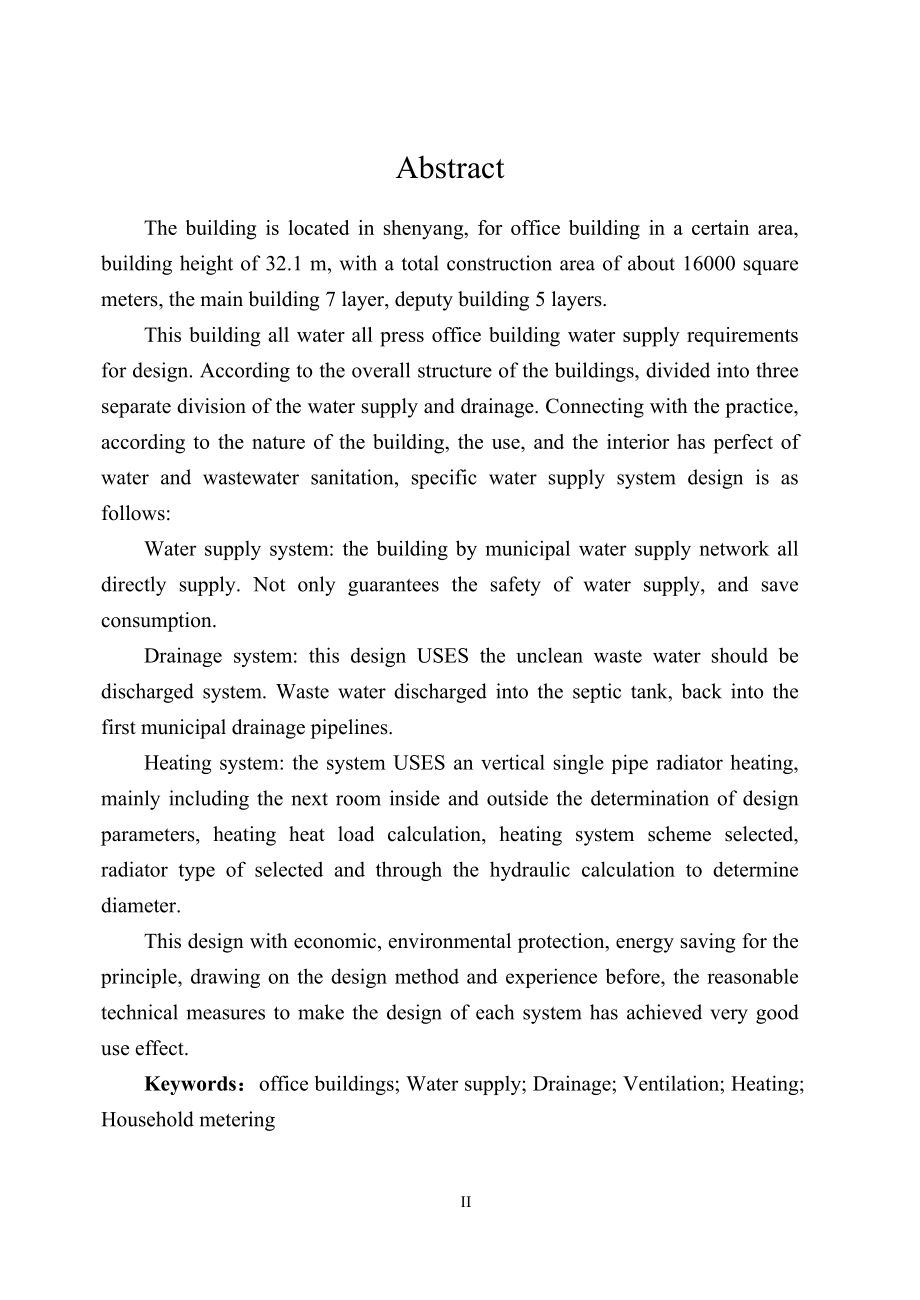

2、、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。关键词办公建筑；给水；排水；通风；采暖。I AbstractThe building is located in shenyang, for office building in a certain area, building height of 32.1 m, with a total construction area of about 16000 square meters, the main building 7 layer, deputy building 5 layers
3、. This building all water all press office building water supply requirements for design. According to the overall structure of the buildings, divided into three separate division of the water supply and drainage. Connecting with the practice, according to the nature of the building, the use, and th
4、e interior has perfect of water and wastewater sanitation, specific water supply system design is as follows: Water supply system: the building by municipal water supply network all directly supply. Not only guarantees the safety of water supply, and save consumption. Drainage system: this design US
5、ES the unclean waste water should be discharged system. Waste water discharged into the septic tank, back into the first municipal drainage pipelines. Heating system: the system USES an vertical single pipe radiator heating, mainly including the next room inside and outside the determination of desi
6、gn parameters, heating heat load calculation, heating system scheme selected, radiator type of selected and through the hydraulic calculation to determine diameter. This design with economic, environmental protection, energy saving for the principle, drawing on the design method and experience befor

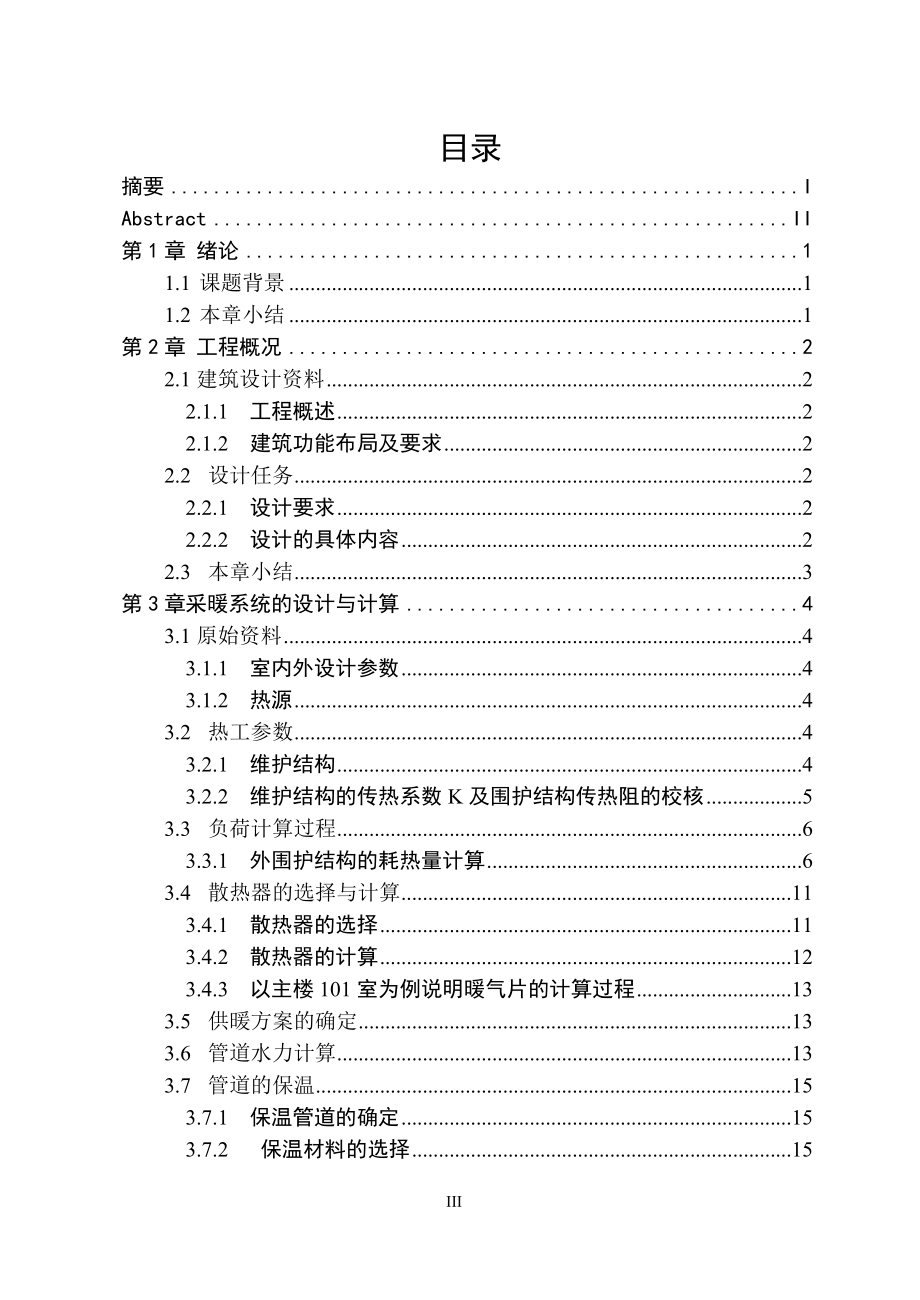

7、e, the reasonable technical measures to make the design of each system has achieved very good use effect. Keywords：office buildings; Water supply; Drainage; Ventilation; Heating; Household metering目录摘要IAbstractII第1章 绪论11.1 课题背景11.2 本章小结1第2章 工程概况22.1建筑设计资料22.1.1 工程概述22.1.2 建筑功能布局及要求22.2 设计任务22.2.1 设计
8、要求22.2.2 设计的具体内容22.3 本章小结3第3章采暖系统的设计与计算43.1原始资料43.1.1 室内外设计参数43.1.2 热源43.2 热工参数43.2.1 维护结构43.2.2 维护结构的传热系数K及围护结构传热阻的校核53.3 负荷计算过程63.3.1 外围护结构的耗热量计算63.4 散热器的选择与计算113.4.1 散热器的选择113.4.2 散热器的计算123.4.3 以主楼101室为例说明暖气片的计算过程133.5 供暖方案的确定133.6 管道水力计算133.7 管道的保温153.7.1 保温管道的确定153.7.2 保温材料的选择153.8 本章小结15第4章 给水
9、系统的设计与计算164.1 室内给水系统的确定164.1.1 给水方式的选择与优缺点164.1.2 给水系统的组成164.1.3 给水管道164.1.4 管道试压184.2 室内给水系统的计算184.2.1 设计参数的确定184.2.2 给水管网水力计算194.3 引入管及水表选择204.3.1 分户水表选择与计算204.3.2 引入管及总水表选择214.4 水箱容积计算224.5 给水系统生活水泵选择224.6 本章小结23第5章 建筑排水系统设计与计算245.1 室内排水系统245.1.1 排水方式的选择245.1.2 排水系统的分区245.1.3 排水系统的组成245.1.4 排水管道及
10、设备安装要求255.1.5 污水局部处理255.1.6 通水试验265.2 排水系统的设计与计算265.2.1 排水量标准及设计秒流量265.2.2 排水管网水力计算275.2.3 化粪池的计算及选型295.3 本章小结29第6章 地下车库通风量的计算306.1 地下车库的相关参数及设计思路306.2 地下车库及厨房的相关参数及设计计算306.2.1 地下车库通风量及排烟量的计算。306.3风管的设计316.4 风口形式、大小及布置316.5 风机的确定326.6本章小结32结论33参考文献34致谢35附录1 开题报告36附录2 外文翻译39附录3 房间热负荷计算表47附录4 采暖各立管水力计
11、算表62附录5 采暖各干管水力计算表65附录6 总供回水干管水力计算表68 61第1章 绪论1.1 课题背景新型建筑不断的涌现，其高度和数量都飞速的增长着。且随着我国经济实力的增强，生活水平的提高，人们对生活质量，特别是生活空间居住环境的舒适度要求也在日益提高。节水节能已经提上日程。这就要求我们暖通专业人员更加努力。在做好合理设计的同时，更应开放思维，提高节水节能意识，为创和谐社会贡献一份为满足社会经济发展的要求，力量。本次设计为办公建筑的给水，排水，通风，采暖系统的设计与计算。在给水设计中，结合相关的设计资料提供的数据，本着以经济合理为原则，精确选择供水方案。在给水方面采用分区给水系统，大大
12、增强了给水保障力度，提高了安全系数。排水方面能结合该建筑的特点、市政条件以及周围建筑环境的特点，在设计中力求保证排水畅通，卫生条件较好。采暖系统采用垂直单管上供下回散热器供暖，集中供热，分户计量。由市政集中供暖,其综合效益较高，在节约能源的同时，也满足了用户对采暖系统多方面的功能要求，改善了供暖效果。在设计过程中通过各种方式搜集和整理经验数据以及各种资料，结合设计规范，理论联系实际，力求使设计更加经济合理，技术更加先进，最大满足使用功能，保证各个系统的正常工作。在达到我们人体舒适性要求的同时达到经济实用的效果，从而达到节能的效果。1.2 本章小结 阐述本专业的现状和发展前景，整体概述毕业设计的
13、内容。第2章 工程概况2.1建筑设计资料2.1.1 工程概述1、该工程为办公建筑，位于沈阳市。2、该建筑长106.2m,宽48.1m,占地面积5269.9 m2，总建筑面积约3.2万m2。其中，地下部分建筑面积为5827m2。3、建筑层数与高度(1)地下一层，地上主楼七层，配楼五层。(2)层高3.6m，建筑总高32.1m。2.1.2 建筑功能布局及要求地下一层为车库，地上建筑为办公楼，顶层为屋顶水箱间。本楼功能简单，布局为共三个部分，其中建筑物中间部分为主楼，两侧为配楼。该建筑要求给水安全可靠，设独立的消火栓系统。地下车库通风能够满足防火排烟要求，安全可靠。建筑采暖能满足人员舒适性和办公设备正
14、常运转的要求。2.2 设计任务2.2.1 设计要求通过阅读整理中外文资料文献,调查研究与收集有关资料,拟定方案,并注意做好同建筑结构、供电等相关专业间的协调与配合,再综合技术经济分析后,选择合理的设计方案。2.2.2 设计的具体内容1、建筑内部给排水系统设计。2、地下车库通风系统设计。3、建筑内部采暖系统设计。2.3 本章小结整体概述毕业设计的基本内容和设计要求，对设计内容拥有一个初步的了解。同时收集与本次毕业设计有关的采暖、通风、给排水设计资料。对建筑结构和建筑布局产生一定的认识，然后根据建筑布局初步确定采暖、通风、给排水的设计思路。第3章采暖系统的设计与计算3.1原始资料3.1.1 室内外设计参数（1）室外设计参数：沈阳市冬季供暖室外计算温度为 -19；冬季平均室外风速：3.1 m/s；冬季最低日平均温度：-22.（2）采暖期天数：日平均温度=+5天数127天。（3）室内设计参数：供暖室内计算温度：20.3.1.2 热源热源为市政热网，设计供回水温度：95703.2 热工参数3.2.1 维护结构 （1）外墙：从内到外依次是：20mm白灰粉刷，250mm钢筋混凝土，50mm聚苯板保温层；墙的传热热阻m2 Km2/W， W/m2.K. （2）楼板：从上到下依次是：20 mm水泥砂浆，130 mm钢筋混凝土圆孔板，10 mm粘结层，90 mm聚苯板保
