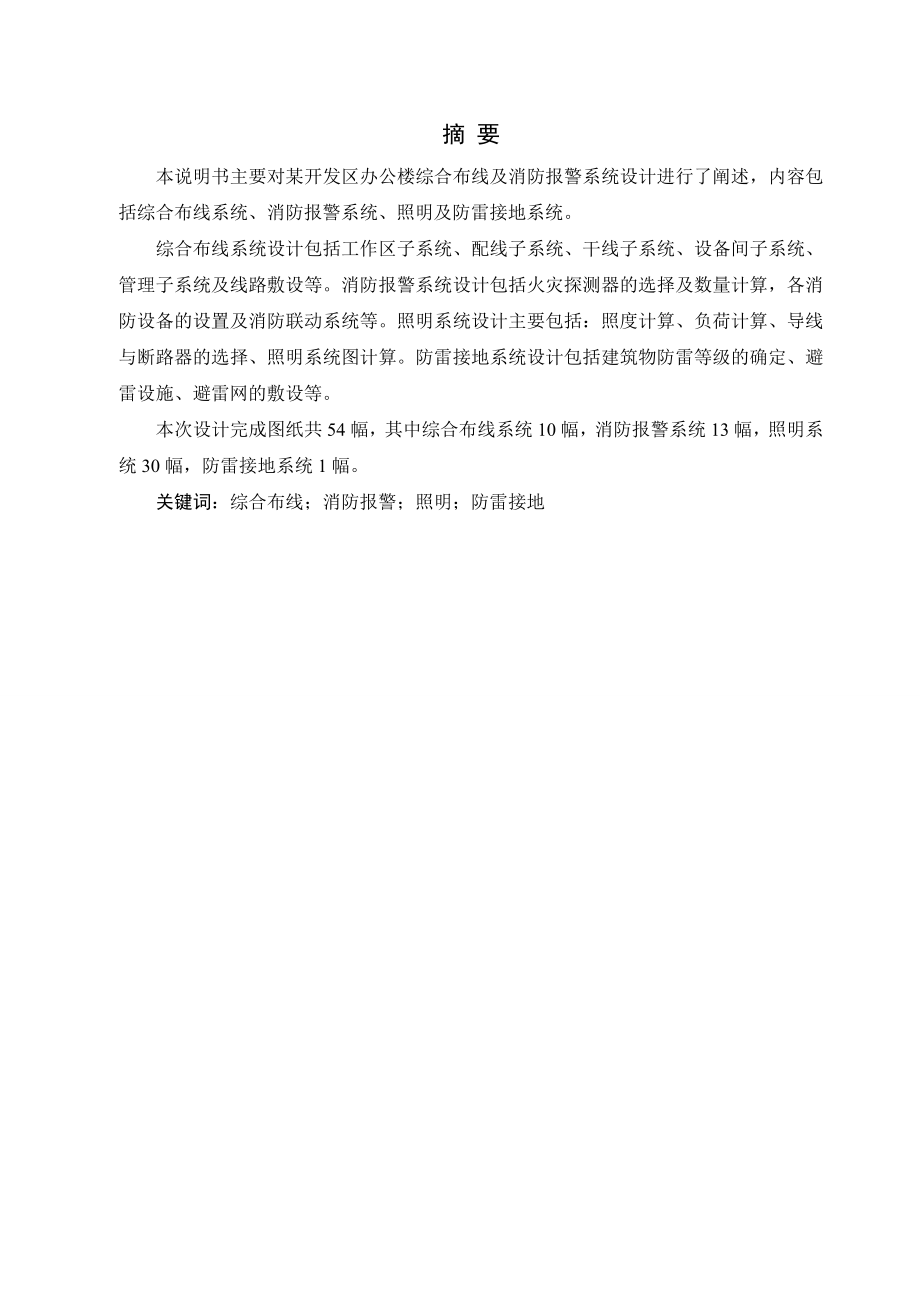

1、摘 要本说明书主要对某开发区办公楼综合布线及消防报警系统设计进行了阐述，内容包括综合布线系统、消防报警系统、照明及防雷接地系统。综合布线系统设计包括工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统及线路敷设等。消防报警系统设计包括火灾探测器的选择及数量计算，各消防设备的设置及消防联动系统等。照明系统设计主要包括：照度计算、负荷计算、导线与断路器的选择、照明系统图计算。防雷接地系统设计包括建筑物防雷等级的确定、避雷设施、避雷网的敷设等。本次设计完成图纸共54幅，其中综合布线系统10幅，消防报警系统13幅，照明系统30幅，防雷接地系统1幅。关键词：综合布线；消防报警；照明；防雷接地

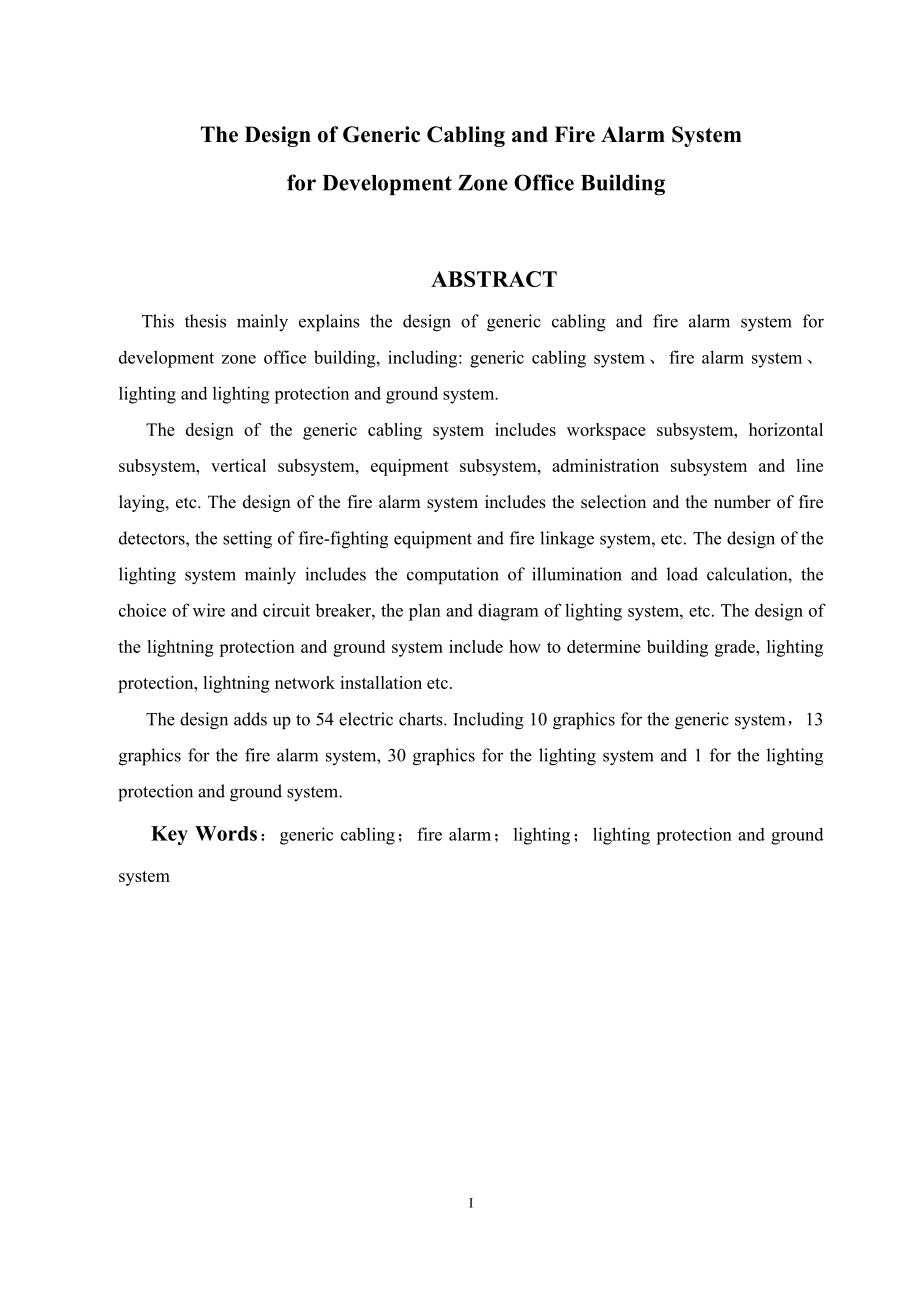

2、The Design of Generic Cabling and Fire Alarm System for Development Zone Office BuildingABSTRACT This thesis mainly explains the design of generic cabling and fire alarm system for development zone office building, including: generic cabling system、fire alarm system、lighting and lighting protection
3、and ground system. The design of the generic cabling system includes workspace subsystem, horizontal subsystem, vertical subsystem, equipment subsystem, administration subsystem and line laying, etc. The design of the fire alarm system includes the selection and the number of fire detectors, the set
4、ting of fire-fighting equipment and fire linkage system, etc. The design of the lighting system mainly includes the computation of illumination and load calculation, the choice of wire and circuit breaker, the plan and diagram of lighting system, etc. The design of the lightning protection and groun
5、d system include how to determine building grade, lighting protection, lightning network installation etc.The design adds up to 54 electric charts. Including 10 graphics for the generic system，13 graphics for the fire alarm system, 30 graphics for the lighting system and 1 for the lighting protectio

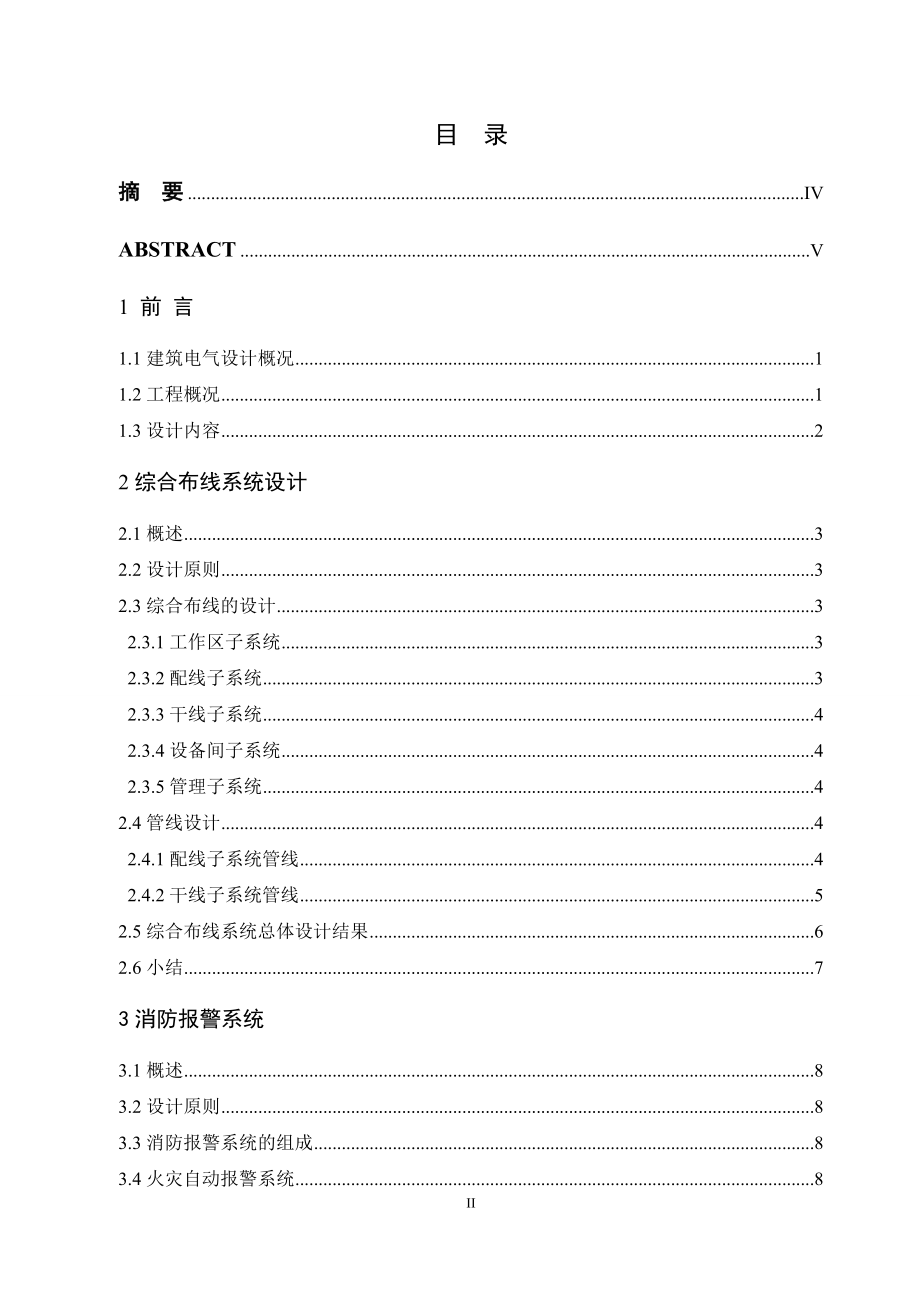

6、n and ground system. Key Words：generic cabling；fire alarm；lighting；lighting protection and ground system 目 录摘 要IVABSTRACTV1 前 言1.1建筑电气设计概况11.2工程概况11.3设计内容22综合布线系统设计2.1概述32.2设计原则32.3综合布线的设计32.3.1工作区子系统32.3.2配线子系统32.3.3干线子系统42.3.4设备间子系统42.3.5管理子系统42.4管线设计42.4.1配线子系统管线42.4.2干线子系统管线52.5综合布线系统总体设计结果62.6小
7、结73消防报警系统3.1概述83.2设计原则83.3消防报警系统的组成83.4火灾自动报警系统83.4.1火灾探测器83.4.2手动报警按钮103.4.3火灾应急广播103.4.4消防电话103.4.5楼层显示器103.4.6火灾报警控制器103.5消防联动控制系统113.6管线设计123.7小结134 照明系统4.1概述144. 2照明光源选择144.3照明灯具选择144.4照度和照明方式的选择154.5照度计算164.6应急照明214.6.1应急照明种类214.6.2应急照明设计214.7插座布置224.8照明负荷计算224.8.1照明及插座回路224.8.2负荷计算224.9小结255
8、防雷接地系统设计5.1防雷等级确定265.2防雷措施275.2.1防直击雷275.2.2防侧击雷285.2.3防雷电波侵入285.3设计结果286 结 论30谢 辞31参考文献32附录一 综合布线计算书33附录二 照明工程量清单35附录三 照度计算书36- 39 -1 前 言 1.1 建筑电气设计概况最近的10年是建筑电气步入高科技领域的10年，不仅原有的配电系统如照明、供电等方面技术不断更新，而且电子技术、自动控制技术与计算机技术也迅速进入到建筑电气设计与施工的范畴，与之相适应的新技术与新产品也以极快的速度被开发和应用，并且在不断地更新。近年来，由于建筑物向着高层和现代化的方向不断发展，使得
9、在建筑物内部电能应用的种类和范围日益增加和扩大。因此，不仅是目前，今后建筑电气设计对于整个建筑物建筑功能的发挥、建筑布置和构造的选择、建筑安全的保证等方面，都起着重要的作用。建筑电气设计应根据国家的经济、技术政策和资源情况以及使用和设计方面的要求，合理的设计建筑电气结构和计算各项设备的性能数据以便选择各种电气设备用于照明配电、消防报警、有线电视、防雷接地。而这些电气设备不仅能够为人们创造舒适的居住和工作环境，增加使用的方便性，信息传递的快捷性，还能为人们提供人身与财产安全,节约能源。同时，还应增设提高控制性能和管理性能的设备，可以是建筑物的使用寿命延长，并使各项费用降低，如综合布线系统。1.2
10、 工程概况该开发区办公楼是以办公为主，兼有会议、机房、地下车库为一体的综合性建筑，该建筑地下2层，地上24层。-2F主要水池、泵房、制冷机房等，层高3.3m；-1F主要为地下停车场、高低压配电室，层高3.3m；1F主要为门厅、营业用房、消防控制室等，层高4.5m，吊顶离楼板距离为1.0m；2F主要为办公室、门厅上空等，层高3.3m；3F主要为办公室、会议室，层高3.3m； 4F21F主要为办公室，层高为3.3m； 22、23F为开敞办公，层高为3.9m；24F主要为设备用房、水箱间、电梯机房，层高为3.3m。总高度为81m，总建筑面积30000m2 。整个建筑除地下室外全部吊顶，除一层外吊顶离
11、楼板距离为0.5m。大楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下二层，每层设有新风机，并配有电动控制的防火阀；防排烟系统设在疏散楼梯、电梯前室、走廊、大厅，其包括送风及排烟两部分，火灾状态下送风机为楼梯间提供正压送风，排烟口打开排烟机启动；水喷淋系统泵房设在地下一层，各层设有喷头及管网，每层设一个水流指示器；消火栓系统与喷淋系统泵房共用，各层设有消火栓。1.3 设计内容本设计是某开发区办公楼的电气设计。主要设计内容包括以下几个系统：（1）综合布线系统 设计如下几个子系统：工作区子系统、配线子系统、干线子系统、管理区子系统、设备间子系统，以及线路敷设设计。绘制综合
12、布线平面图和系统图。（2）消防报警系统 根据防火规范与本建筑物的消防联动控制要求，合理选择火灾探测器的种类和数量、火灾自动报警及联动控制设备。绘制火灾自动报警平面图和系统图。（3）照明及防雷接地系统根据建筑物内房间及场所的用途，确定照度，合理选择光源与灯具，进行照度计算及校验。布置房间插座，进行负荷计算，选择合理的低压开关设备，设计出各个供电回路相对应的配电箱及走线方式，满足正常生活和安全的需要。每个房间预留足够功率的单相供电插座。绘制照明插座平面图和系统图。确定建筑物防雷等级，设计对本建筑物的避雷设施、避雷网的敷设以及安全保护接地要求。绘制屋顶防雷接地平面图。 2综合布线系统设计2.1 概述
13、综合布线系统是一套开放式的布线系统，可以支持几乎所有的数据、语音设备及各种通信协议，能将语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能将这些设备与外部相连接。同时，计算机和通信技术的飞速发展使网络应用已成为人们日益增长的一种需求；而结构化综合布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑。综合布线系统已成为现代化建筑的重要组成部分。2.2 设计原则 实用性：布线系统实施后能满足现在通信技术的应用和未来通信技术发展的需要。灵活性：布线成功后要能灵活组网、灵活变位和应用类型的灵活变化。模块性：综合布线系统的接插元件，可以方便的进行更换插拔，使管理、开展和使用变得十
14、分简单。扩充性：网络设计应具有良好的扩展性和升级能力，选用具有良好升级能力和扩展性的设备。在以后对该网络进行升级和扩展时，能保护现有投资。2.3 综合布线的设计2.3.1 工作区子系统工作区子系统由各个办公室的工作区域构成，它由终端设备连接发到信息插座只讲的部件组成，通过插座即可以连接计算机或其它终端，包括连接软线、适配器。本设计采用双孔超5类RJ45型标准信息插座，安装在本建筑物的各层营业厅、办公室、会议室各重要机房等位置。建筑物各办公室内信息点的设置按每10m2为一个工作区域，设置一个数据点和一个语音点。四层以上的大办公室及二十二、开敞办公因部分无法安装墙上信息插座，故安装地面插座。2.3
15、.2 配线子系统配线子系统由工作区的信息插座模块、信息插座模块至楼层配线设备（FD）的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。水平缆线敷设长度控制在90m范围内。楼层配线设备（FD）与信息插座模块（TO）之间的水平配线电缆采用非屏蔽超5类4对对绞电缆（带十字骨架线对隔离结构）,其护套均采用FR/LSOH（阻燃、低烟无卤）型护套；FD配线设备处水平缆线侧的配线架采用超5类RJ45型标准接口信息配线模块的快接式配线架；电话跳线采用每根非屏蔽3类4对对绞电缆，其跳线两端连接插头的一端为110型压接接头，另一端采用RJ-45型插头；数据跳线按每根非屏蔽超5类4对对绞电缆，跳线两端连接插头均采用RJ-45型插头。2.3.3 干线子系统干线子系统由设备间至电信间的干线电缆和光缆、安装在设备间的建筑物配线设备（BD）及设备缆线和跳线组成。地上一层通讯值班室设置各层的BD配线设备，各层主干光缆采用一根室内4芯的62.5/125m万
