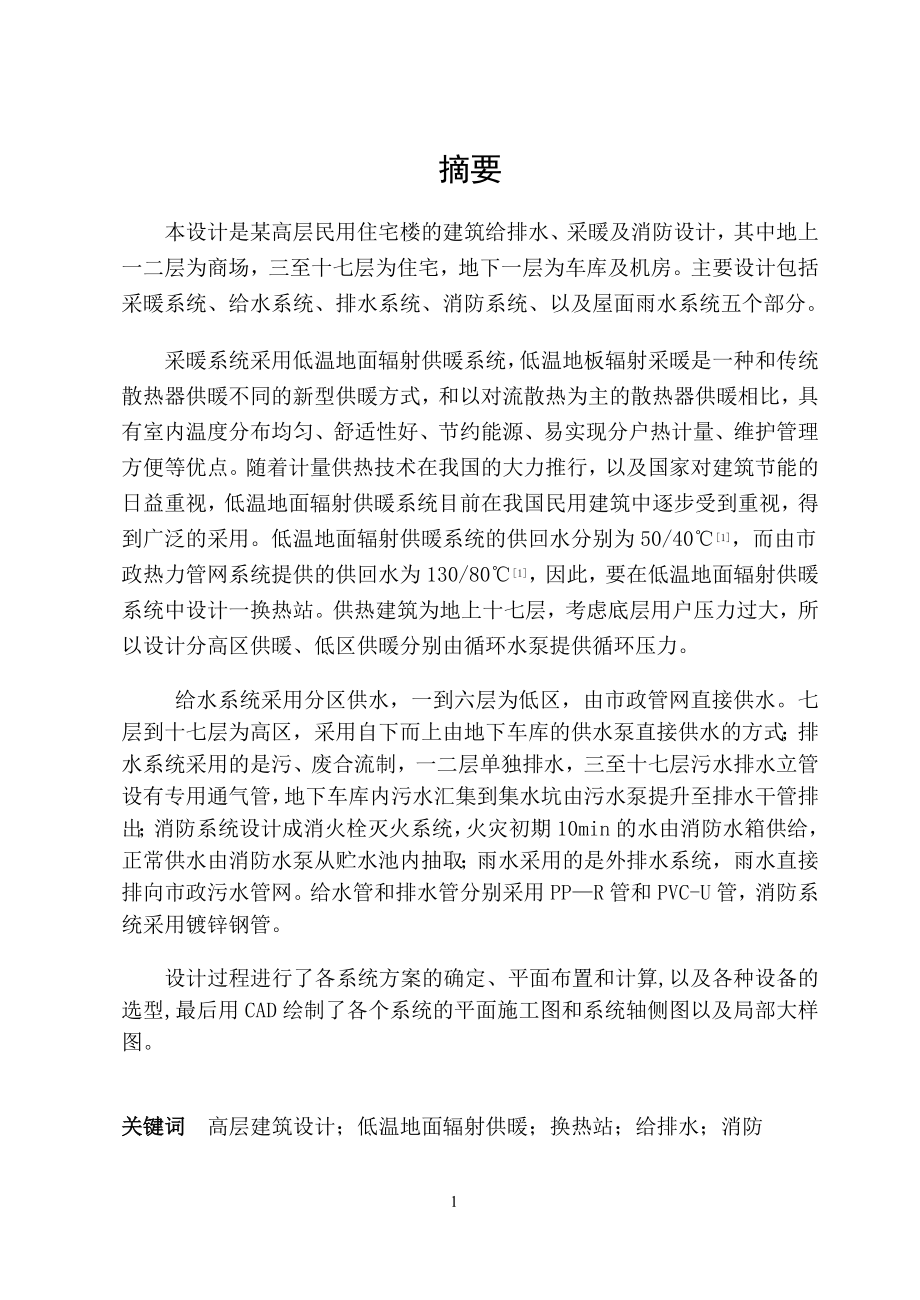

1、摘要本设计是某高层民用住宅楼的建筑给排水、采暖及消防设计，其中地上一二层为商场，三至十七层为住宅，地下一层为车库及机房。主要设计包括采暖系统、给水系统、排水系统、消防系统、以及屋面雨水系统五个部分。采暖系统采用低温地面辐射供暖系统，低温地板辐射采暖是一种和传统散热器供暖不同的新型供暖方式，和以对流散热为主的散热器供暖相比，具有室内温度分布均匀、舒适性好、节约能源、易实现分户热计量、维护管理方便等优点。随着计量供热技术在我国的大力推行，以及国家对建筑节能的日益重视，低温地面辐射供暖系统目前在我国民用建筑中逐步受到重视，得到广泛的采用。低温地面辐射供暖系统的供回水分别为50/401，而由市政热力管
2、网系统提供的供回水为130/801，因此，要在低温地面辐射供暖系统中设计一换热站。供热建筑为地上十七层，考虑底层用户压力过大，所以设计分高区供暖、低区供暖分别由循环水泵提供循环压力。给水系统采用分区供水，一到六层为低区，由市政管网直接供水。七层到十七层为高区，采用自下而上由地下车库的供水泵直接供水的方式；排水系统采用的是污、废合流制，一二层单独排水，三至十七层污水排水立管设有专用通气管，地下车库内污水汇集到集水坑由污水泵提升至排水干管排出；消防系统设计成消火栓灭火系统，火灾初期10min的水由消防水箱供给，正常供水由消防水泵从贮水池内抽取；雨水采用的是外排水系统，雨水直接排向市政污水管网。给水

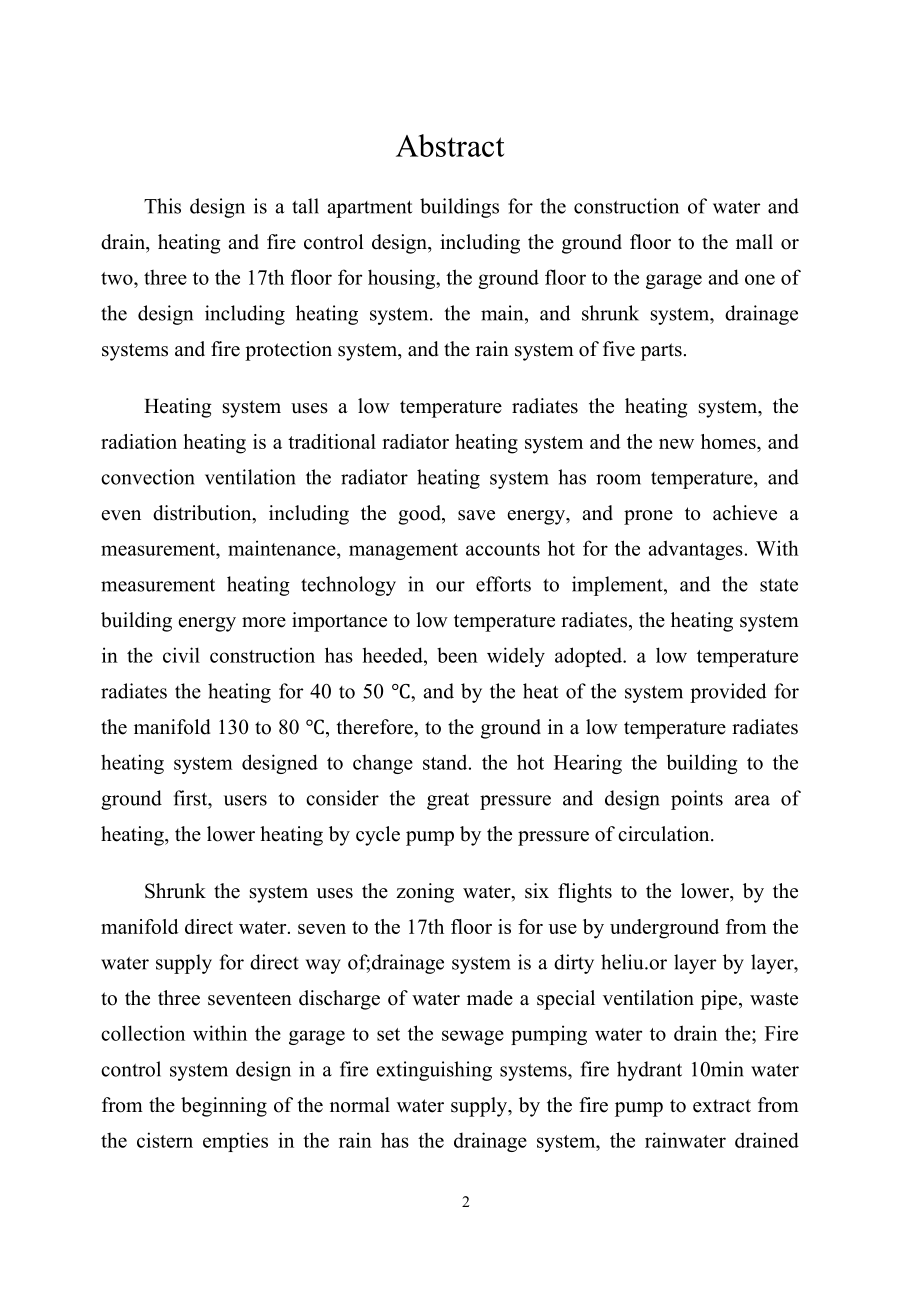

3、管和排水管分别采用PPR管和PVC-U管，消防系统采用镀锌钢管。设计过程进行了各系统方案的确定、平面布置和计算,以及各种设备的选型,最后用CAD绘制了各个系统的平面施工图和系统轴侧图以及局部大样图。关键词高层建筑设计；低温地面辐射供暖；换热站；给排水；消防 AbstractThis design is a tall apartment buildings for the construction of water and drain, heating and fire control design, including the ground floor to the mall or two,
4、three to the 17th floor for housing, the ground floor to the garage and one of the design including heating system. the main, and shrunk system, drainage systems and fire protection system, and the rain system of five parts.Heating system uses a low temperature radiates the heating system, the radia
5、tion heating is a traditional radiator heating system and the new homes, and convection ventilation the radiator heating system has room temperature, and even distribution, including the good, save energy, and prone to achieve a measurement, maintenance, management accounts hot for the advantages. W
6、ith measurement heating technology in our efforts to implement, and the state building energy more importance to low temperature radiates, the heating system in the civil construction has heeded, been widely adopted. a low temperature radiates the heating for 40 to 50 , and by the heat of the system
7、 provided for the manifold 130 to 80 , therefore, to the ground in a low temperature radiates heating system designed to change stand. the hot Hearing the building to the ground first, users to consider the great pressure and design points area of heating, the lower heating by cycle pump by the pres
8、sure of circulation.Shrunk the system uses the zoning water, six flights to the lower, by the manifold direct water. seven to the 17th floor is for use by underground from the water supply for direct way of;drainage system is a dirty heliu.or layer by layer, to the three seventeen discharge of water
9、 made a special ventilation pipe, waste collection within the garage to set the sewage pumping water to drain the; Fire control system design in a fire extinguishing systems, fire hydrant 10min water from the beginning of the normal water supply, by the fire pump to extract from the cistern empties

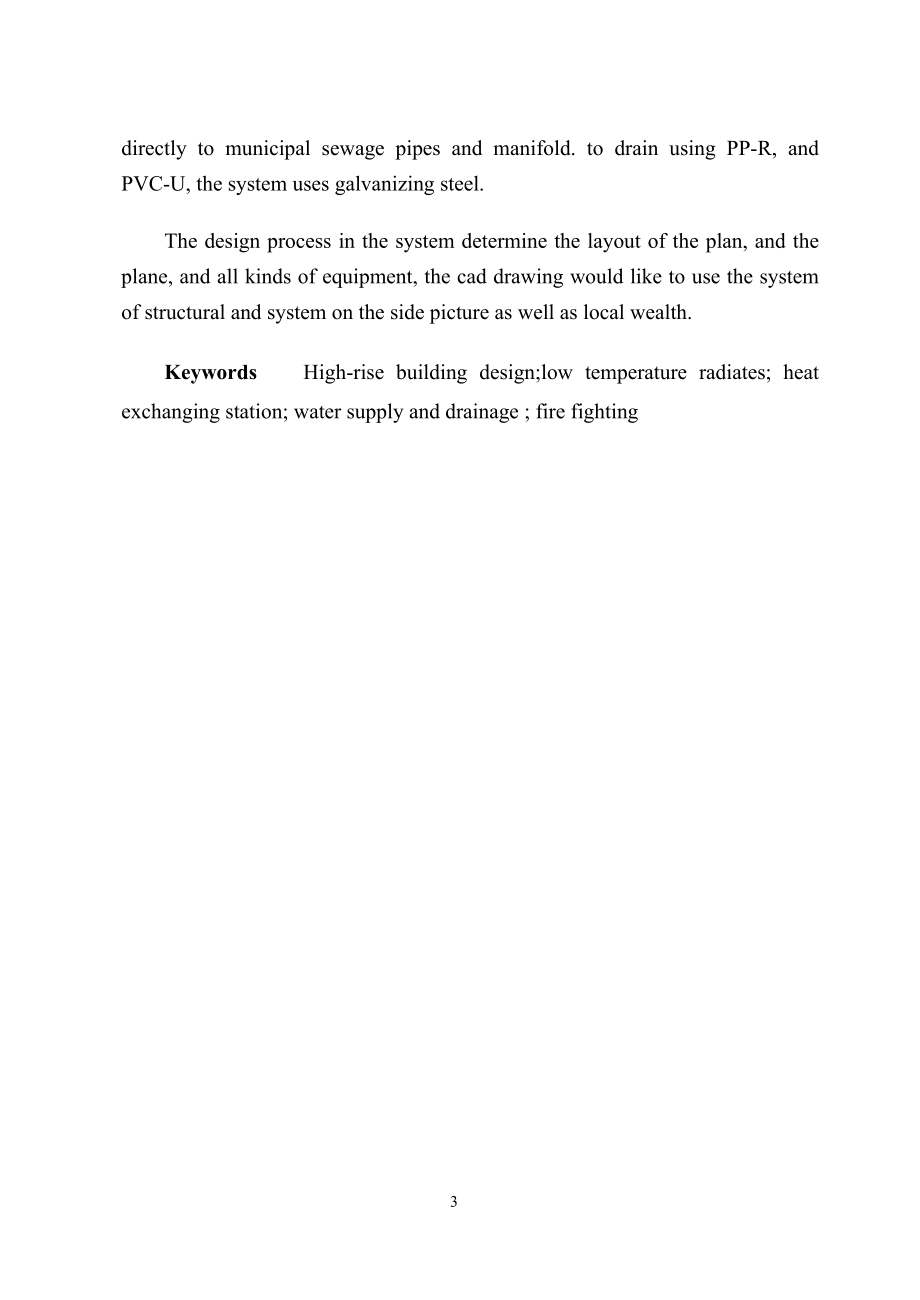

10、in the rain has the drainage system, the rainwater drained directly to municipal sewage pipes and manifold. to drain using PP-R, and PVC-U, the system uses galvanizing steel.The design process in the system determine the layout of the plan, and the plane, and all kinds of equipment, the cad drawing
11、would like to use the system of structural and system on the side picture as well as local wealth.Keywords High-rise building design;low temperature radiates; heat exchanging station; water supply and drainage ; fire fighting 目 录摘要IAbstractIII第1章 绪论11.1 课题背景11.2 建筑节能措施1第2章 工程概况32.1 工程概况32.2 设计参数32.2
12、.1 采暖室内外设计参数32.2.2 采暖围护结构热工参数32.2.3 生活给水设计参数32.2.4 生活排水设计参数52.2.5 消防系统设计参数5第3章 供暖方案的选择与设计73.1 热负荷计算73.1.1 围护结构传热热阻的校核73.1.2 基本耗热量计算93.1.3 围护结构附加耗热量93.1.4 冷风渗透耗热量Q2的计算103.1.5 门的冷风侵入耗热量Q3123.2 建筑物采暖面积热指标的计算123.3 采暖盘管的选择与计算133.4 换热站选择和计算143.5 采暖水力计算153.6 设备选型163.6.1 循环水泵的选择163.6.2 热表的选择173.7 管道的保温173.7
13、.1 保温管道的确定原则183.7.2 保温材料的选择183.8本章小结18第4章 生活给水方案的选择与设计214.1 系统的组成214.2 设计参数及水量214.2.1 用水量计算214.2.2 设计秒流量计算224.3 生活给水管段管径的确定234.4 生活给水管道水头损失的确定244.4.1 沿程水头损失244.4.2 局部水头损失244.5 加压设备及构筑物254.6 本章小结26第5章 生活排水方案的选择与设计275.1 排水方案的选择275.2 系统的组成275.3 排水系统设计计算275.3.1 设计秒流量275.4 本章小结28第6章 室内消防系统方案的选择与设计296.1 系
14、统的选择296.2 消防系统的组成296.3 消防系统的设计计算296.3.1 水枪充实水柱296.3.2 消火栓口所需水压306.3.3 消火栓保护半径306.3.4 室内消火栓的布置间距316.3.4 消防水池、水箱容积316.3.5 消防系统水力计算336.4 本章小结33结论35参考文献37致谢39附录1 本科毕业设计开题报告41附录2 本科生毕业设计外文翻译45附表53 5第1章 绪论1.1 课题背景现阶段我国总体采暖情况。我国能源的构成状况决定了长期以来一直把煤炭作为主要能源，煤炭在一次能源中的比例约占70%以上。因此初期的采暖方式比较单一，主要包括城市集中采暖与居民家庭煤炉采暖两
15、大类。其中城市集中热网的热源主要是大型区域燃煤锅炉房与燃煤热电厂两种形式。建国以后，我国以城市集中供热为突出代表的采暖事业稳步发展，取得了巨大的建设成就，城市热化比例不断增大。采暖事业的良好局面依靠较为单一的供热方式就此打开。但一系列的负面问题随之而来。比如据空气质量监测数据显示， 长期以煤炭作为主要能源对我国的大气环境造成了严重的破坏，70%的SO2、60%的NOX、85%的CO2均来自于煤炭燃烧。特别是北方城市，在采暖季节空气污染指数严重超标。2008年4月1日起我国开始施行节约能源法，使节约能源成为了一项基本国策。1.2 建筑节能措施 随着我国经济水平的日益提高 , 尤为近几年房改政策的出台, 人们对居住环境的要求也越来越高, 住宅建设已成为当前基本建设的重点之一。设计工作
