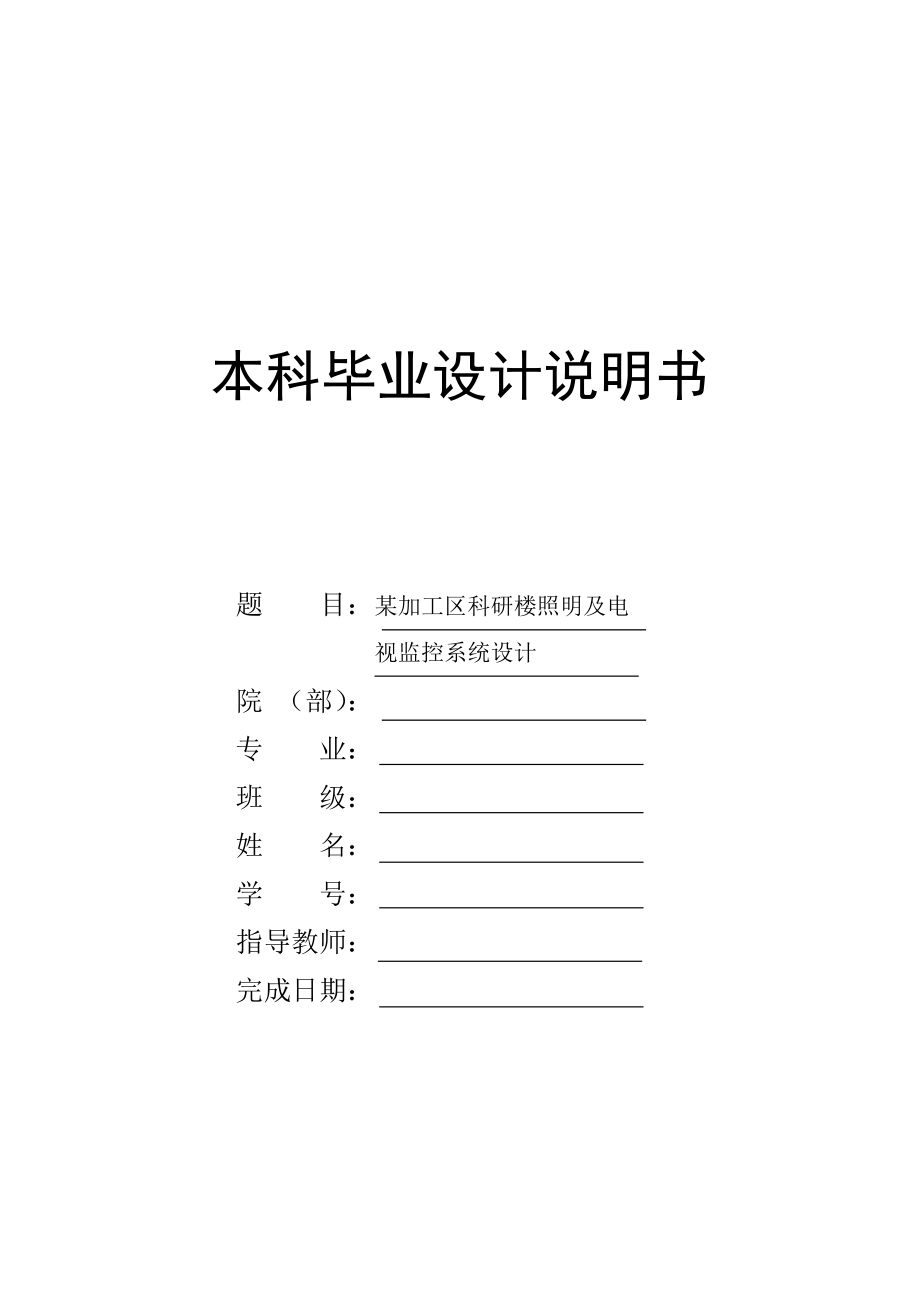

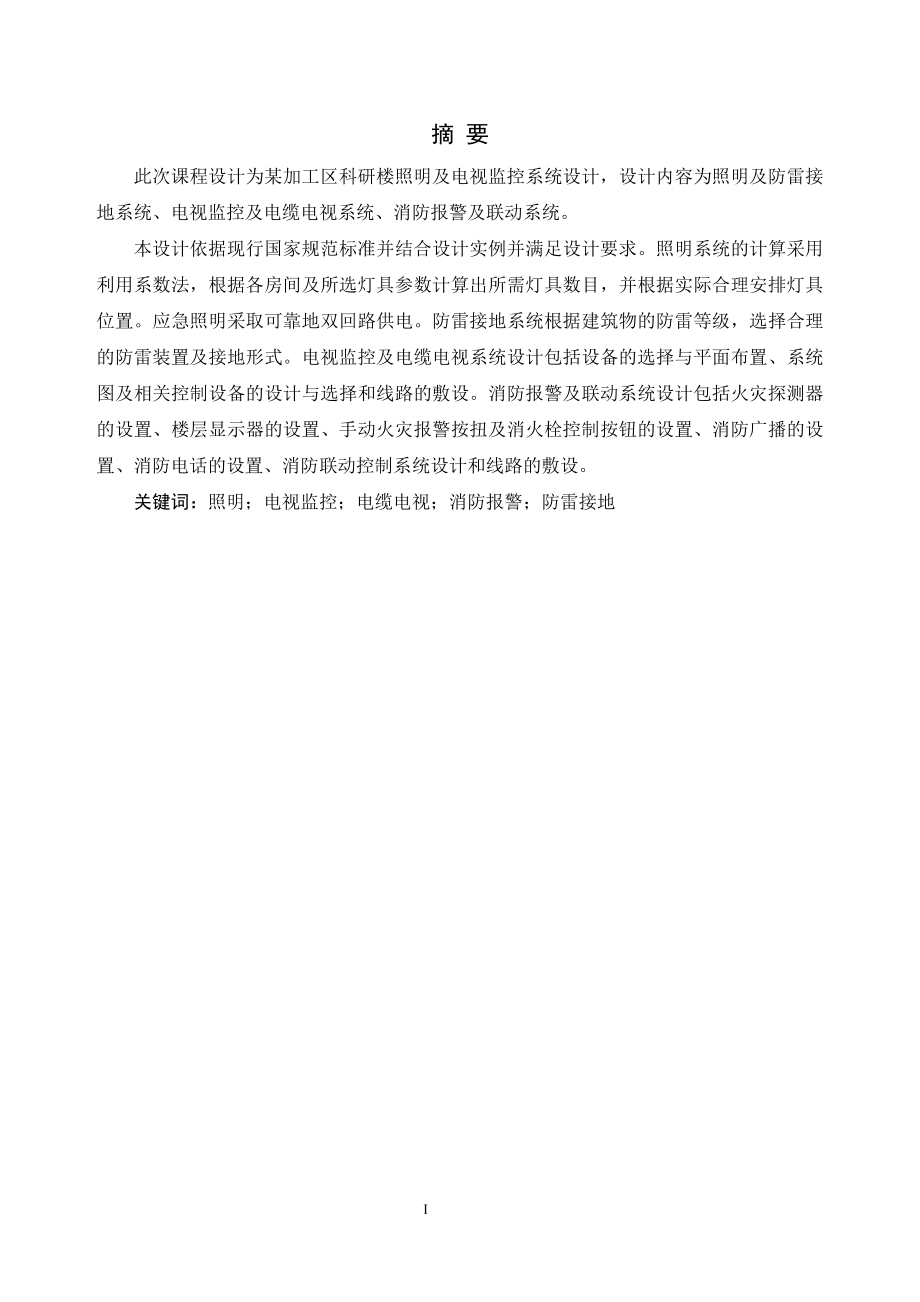

1、 本科毕业设计说明书题 目：某加工区科研楼照明及电 视监控系统设计院 （部）： 专 业： 班 级： 姓 名： 学 号： 指导教师： 完成日期： 474739摘 要此次课程设计为某加工区科研楼照明及电视监控系统设计，设计内容为照明及防雷接地系统、电视监控及电缆电视系统、消防报警及联动系统。本设计依据现行国家规范标准并结合设计实例并满足设计要求。照明系统的计算采用利用系数法，根据各房间及所选灯具参数计算出所需灯具数目，并根据实际合理安排灯具位置。应急照明采取可靠地双回路供电。防雷接地系统根据建筑物的防雷等级，选择合理的防雷装置及接地形式。电视监控及电缆电视系统设计包括设备的选择与平面布置、系统图及
2、相关控制设备的设计与选择和线路的敷设。消防报警及联动系统设计包括火灾探测器的设置、楼层显示器的设置、手动火灾报警按扭及消火栓控制按钮的设置、消防广播的设置、消防电话的设置、消防联动控制系统设计和线路的敷设。关键词：照明；电视监控；电缆电视；消防报警；防雷接地The Design of lighting system and television monitoring system for the scientific research building in a processing area ABSTRACTThe design is the electrical system design

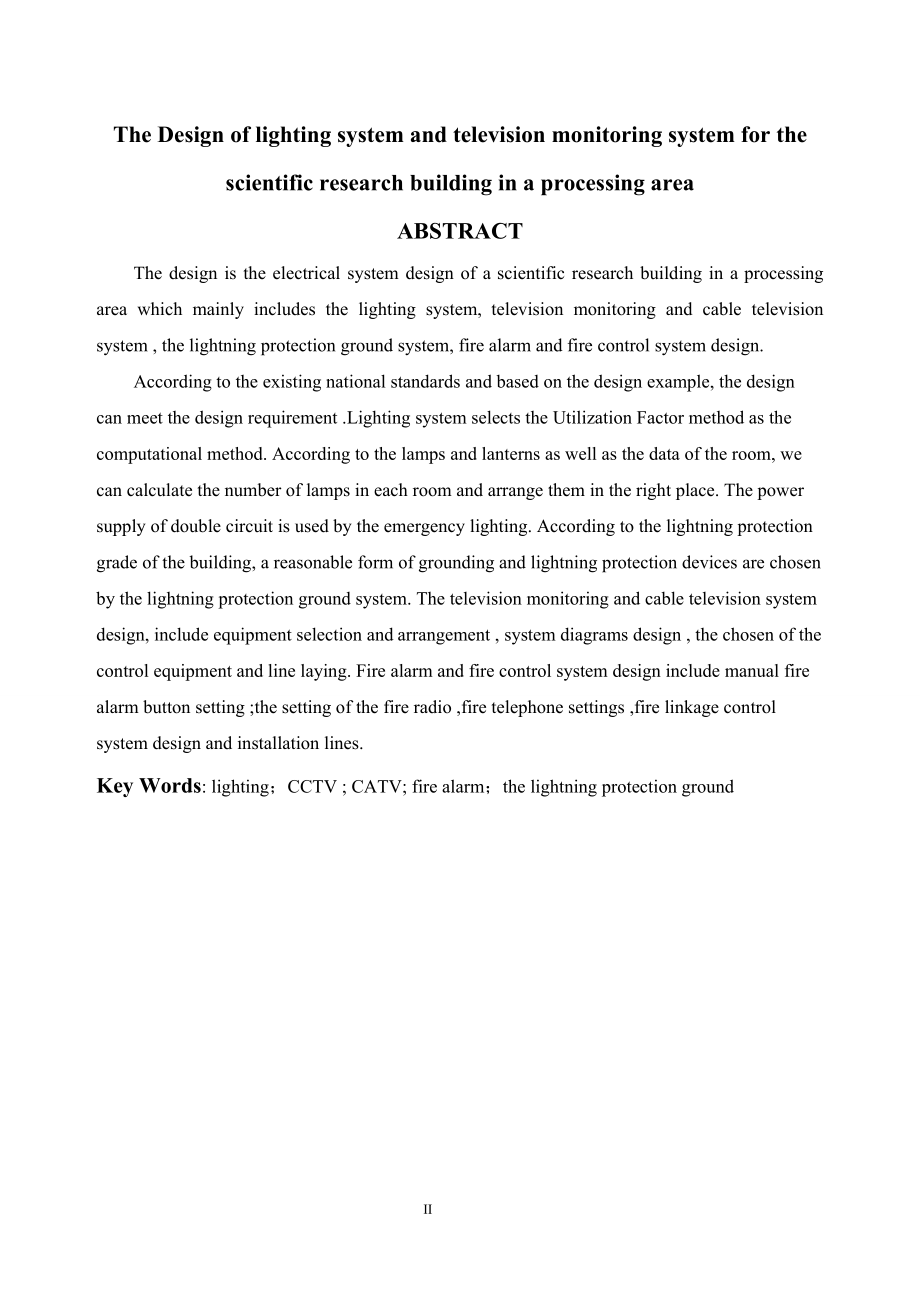

3、 of a scientific research building in a processing area which mainly includes the lighting system, television monitoring and cable television system , the lightning protection ground system, fire alarm and fire control system design.According to the existing national standards and based on the desig
4、n example, the design can meet the design requirement .Lighting system selects the Utilization Factor method as the computational method. According to the lamps and lanterns as well as the data of the room, we can calculate the number of lamps in each room and arrange them in the right place. The po
5、wer supply of double circuit is used by the emergency lighting. According to the lightning protection grade of the building, a reasonable form of grounding and lightning protection devices are chosen by the lightning protection ground system. The television monitoring and cable television system des
6、ign, include equipment selection and arrangement , system diagrams design , the chosen of the control equipment and line laying. Fire alarm and fire control system design include manual fire alarm button setting ;the setting of the fire radio ,fire telephone settings ,fire linkage control system des
7、ign and installation lines.Key Words: lighting；CCTV ; CATV; fire alarm；the lightning protection ground 目 录摘 要IVABSTRACTV1前 言1.1建筑电气设计的概况11.2 工程概况11.3 设计内容12 照明系统设计2.1 照明方案确定32.1.1 照明方式及种类的确定32.1.2照明灯具及光源选择52.2照度计算92.2.1照度计算方法92.2.2灯具数量计算部分112.3 应急照明162.3.1 应急照明分类162.3.2 应急照明方案设计172.3.3应急照明供电及控制方式172
8、.4照明供电系统182.4.1照明负荷等级182.4.2照明供电方式192.5照明及插座负荷计算192.5.1照明分支线路设备容量计算方法192.5.2照明分支线路计算电流的计算方法202.5.3照明分支线路负荷计算部分212.6 照明线路导线及保护电器的选择222.6.1导线和电缆选择的方法222.6.2保护电器的选择方法242.6.3 低压断路器和照明线路的选择部分242.6.4 配电干线的选择242.7照明及插座平面图绘制242.8 防雷接地系统设计252.8.1建筑物防雷接地概述252.8.2建筑物的防雷措施272.9小结283 电视监控及电缆电视系统设计3.1 有线电视系统设计303
9、.1.1 概述303.1.2 设计标准及规范303.1.3 系统主要技术指标303.1.4 系统总体方案303.1.5各点电平的计算313.1.6 设备安装333.1.7 防雷措施343.2电视监控系统设计343.2.1系统概述343.2.2设备选型与设置353.2.3电视监控系统设计363.2.4电视监控系统统计及计算373.3小结384火灾自动报警及消防联动控制系统4.1 设计总则394.2 火灾自动报警系统394.2.1 火灾探测器394.2.2 手动火灾报警按钮414.2.3 消防广播424.2.4 消防电话434.2.5 压力开关、水流指示器434.2.6 楼层显示器434.2.7
10、相关模块的安装与使用434.3 消防联动控制系统444.3.1 消防控制系统的要求444.3.2 消防联动控制系统设计结果454.3.3 消防线路的敷设454.4 消防电源474.5小结475 结 论48谢 辞49参考文献50附录51V1前 言1.1建筑电气设计的概况随着智能大厦的普及，智能化技术也从大厦走向小区，迈进千家万户，智能小区的内涵也在不断地丰富和完善。智能小区的出现是房地产业与计算机网络通信技术相结合的产物。网络通信技术所带来的应用前景是不可限量的，而且普及应用的速度和网络技术本身的发展速度也是无法预言的。随着网络通信技术、自动化技术和计算机技术在住宅小区中的逐步应用，建筑电气的智
11、能化也在日趋完善。建筑电气包括强电和弱电两部分，强电部分的设计内容主要包括：变配电系统、电力和照明系统、防雷接地系统等。一般来说，建筑中变配电系统主要包括：高低压系统、变压器、备用电源系统等；电力系统主要包括电力系统配电及控制；照明系统则包括室内外各类照明；防雷接地系统包括防雷电波侵入、防雷电感应、接地、等电位联结和局部等电位联结、辅助等电位联结等。弱电部分的设计内容主要包括：消防报警及联动系统、综合布线系统、有线电视系统、电视监控系统设计等。旨在提高建筑物的安全性、舒适性。为人类的工作、生活和学习创造良好的环境。随着现代科技的发展，人们生活水平的提高，现代高质量的生活对于建筑物的要求也越来越
12、高，建筑物向着智能化方向发展，所以建筑电气在实现建筑物智能化过程中起着举足轻重的作用。无论是强电还是弱电系统，其设计标准为安全、可靠、经济、便利。对于照明系统设计来说，照明电气设计通常是在光照设计的基础上进行的，其主要任务是保证电光源和灯具能正常、安全、可靠而经济的工作。1.2 工程概况某加工区科研楼是以办公为主，兼有餐厅、会议、报告厅、机房、办公为一体的综合性建筑，该建筑地下1层，地上7层。-1F主要为大餐厅、门厅、食品加工区、仓储区、水泵房、消防水池、高低压配电室，层高4.5m；1F主要为门厅、科研成果展厅、消防控制室、值班室等，层高4.5m；2F主要为办公、科研会议、档案室、弱电机房、门
13、厅上空等，层高3.6m；3F5F主要为办公室，科研会议室,层高3.6m； 6F主要为科研展示厅、学术报告厅、器材室,层高3.6m，贵宾室4.0m；7F主要为储藏室、报告厅上空，层高为3.6m。总高度为27m，总建筑面积1.5万m2。整个建筑除配电室、泵房、消防水池外全部吊顶，吊顶离楼板距离为0.6m。1.3 设计内容本文主要阐述了该加工区科研楼各系统电气设计的设计依据、原则和方法及设计选择的结论等。论文主要包括除前言和总结之外的照明及防雷接地系统的设计、电视监控及电缆电视系统的设计、防雷接地系统设计、消防报警及联动系统的设计。(1)建筑物的照明防雷接地系统的设计主要说明光源、灯具的选择及布置，
14、照度计算，一般照明及应急照明等内容，并使用利用系数法进行照度计算，选择出各个房间合适的灯具数量，同时依据文献进行应急照明设计。防雷接地系统设计依据建筑物防雷设计规范（GB50057-94 2010年版），本建筑做三类防雷，在屋顶沿外边沿设10镀锌圆钢避雷带，屋面设不大于20m20m或24m16m的避雷网格，引下线利用结构上柱内两根以上主钢筋与剪力墙内的主钢筋，上端与避雷带焊接，下端与基础钢筋牢固连结。同时，在建筑物周边距地0.5米处预留七处接地电阻测试点，具体位置详见图纸。本部分设计出图为各层照明平面图、动力插座平面图、照明系统系统图及屋顶防雷平面图。（2）电视监控及电缆电视系统的设计主要说明
15、本建筑内监控系统的设备选则与布置，走线方式与线缆敷设以及电缆电视系统中电视插座的布置和相关线路的敷设。在本建筑内，根据被监视场所情况选择带云台（球形）与不带云台的两种摄像机，并根据民用建筑电气设计规范（JGJ162008）中的相关要求在建筑物内相应位置设置摄像机。监视控制设备设在一楼消防控制室内（具体内容下文详述）。电缆电视系统信号由室外引入建筑一层值班室并被分配到各层。根据建筑物内各房间功能不同而设置相应的电视插座，在本系统中，除监控系统的电源外，其余线路均沿桥架敷设。本部分设计出图为各层弱电平面图、电视监控系统系统图及电缆电视系统系统图。 (3)火灾自动报警及消防系统主要说明感温、感烟探测器、手动报警按钮、楼层显示器、消防电话及消防广播等的选择原则、方法、布置位置等内容，通过计算结合利用保护半径作辅助线的方法确定出各场所所需的探测器数量，确保保护无死区，同时进行消防广播、消防电话等设计工作，并对消防泵、喷淋泵、正压送风机、排烟机以及非消防电源的控制做出具体设计，确保发生火灾
