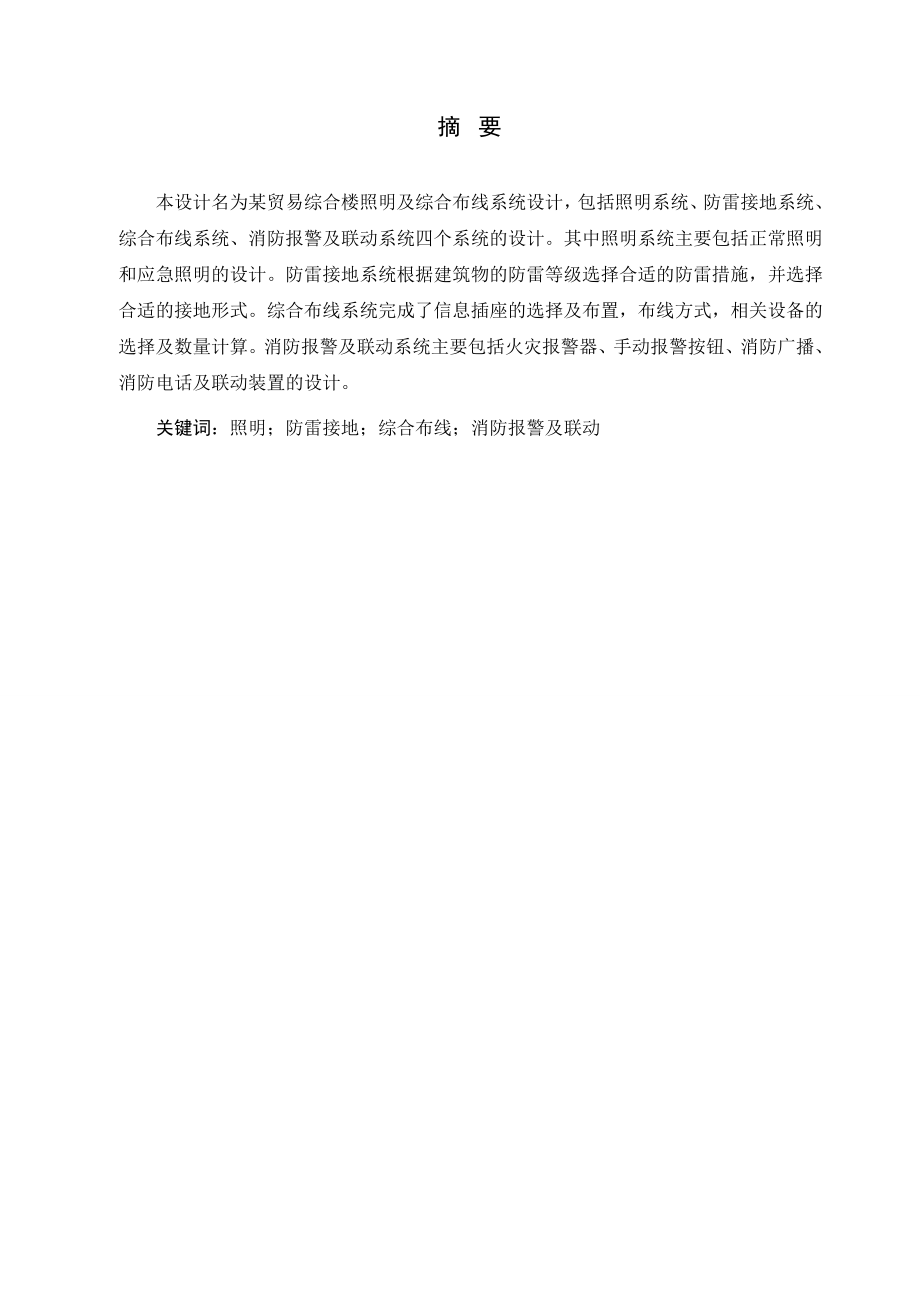

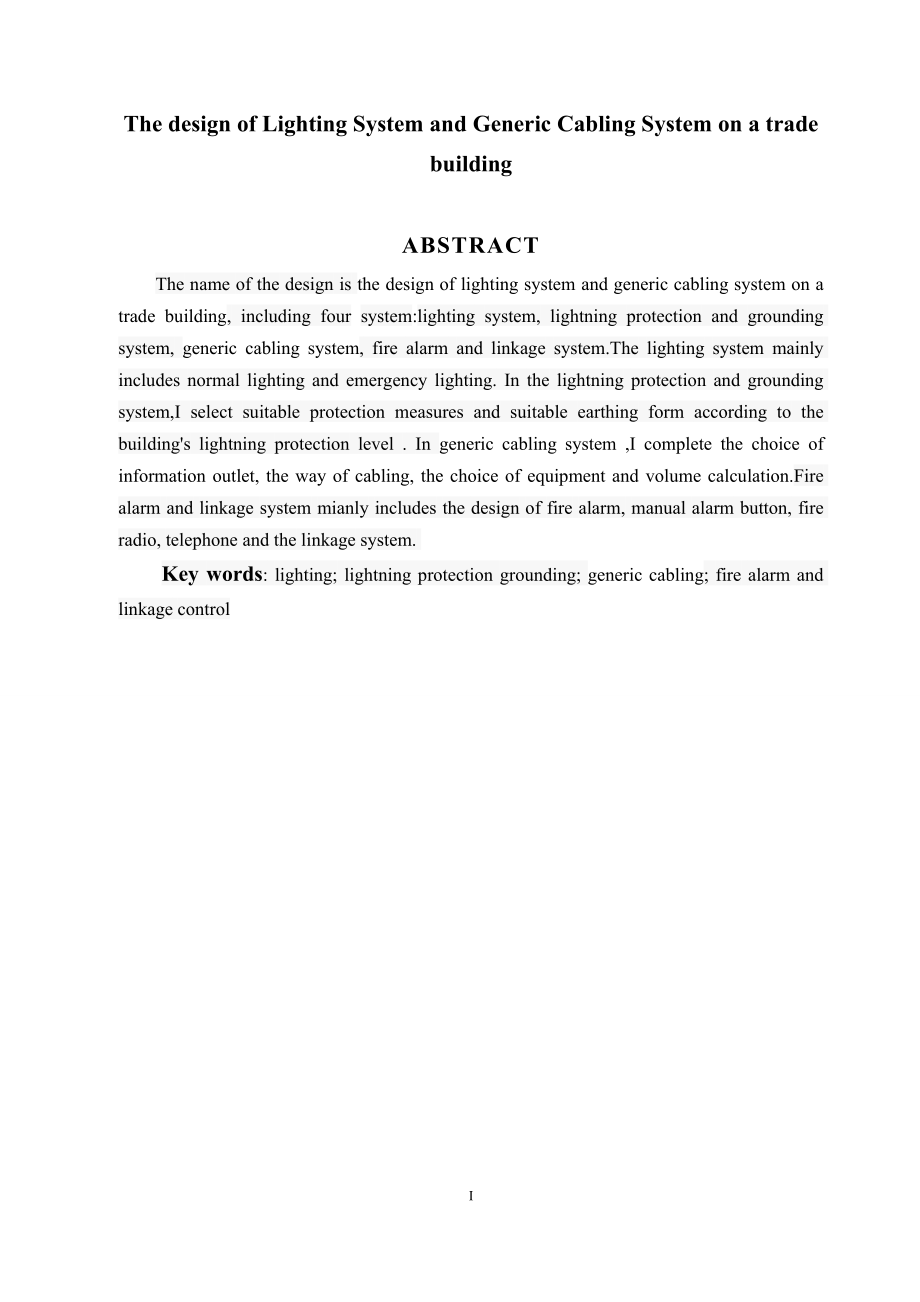

1、摘 要本设计名为某贸易综合楼照明及综合布线系统设计，包括照明系统、防雷接地系统、综合布线系统、消防报警及联动系统四个系统的设计。其中照明系统主要包括正常照明和应急照明的设计。防雷接地系统根据建筑物的防雷等级选择合适的防雷措施，并选择合适的接地形式。综合布线系统完成了信息插座的选择及布置，布线方式，相关设备的选择及数量计算。消防报警及联动系统主要包括火灾报警器、手动报警按钮、消防广播、消防电话及联动装置的设计。关键词：照明；防雷接地；综合布线；消防报警及联动The design of Lighting System and Generic Cabling System on a trade bu
2、ildingABSTRACTThe name of the design is the design of lighting system and generic cabling system on a trade building, including four system:lighting system, lightning protection and grounding system, generic cabling system, fire alarm and linkage system.The lighting system mainly includes normal lig
3、hting and emergency lighting. In the lightning protection and grounding system,I select suitable protection measures and suitable earthing form according to the buildings lightning protection level . In generic cabling system ,I complete the choice of information outlet, the way of cabling, the choi

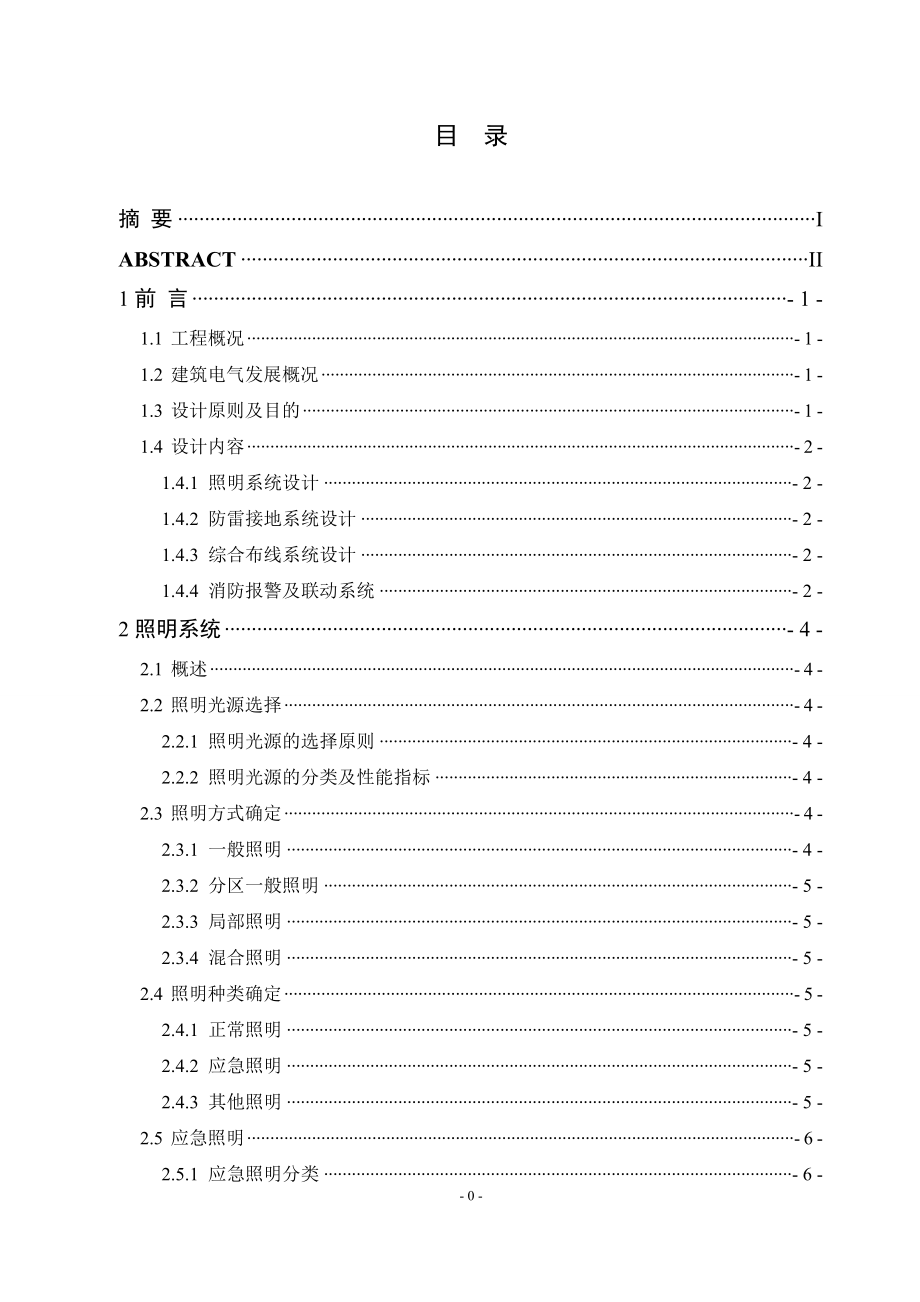

4、ce of equipment and volume calculation.Fire alarm and linkage system mianly includes the design of fire alarm, manual alarm button, fire radio, telephone and the linkage system. Key words: lighting; lightning protection grounding; generic cabling; fire alarm and linkage controlI目 录摘 要IABSTRACTII1前 言
5、- 1 -1.1 工程概况- 1 -1.2 建筑电气发展概况- 1 -1.3 设计原则及目的- 1 -1.4 设计内容- 2 -1.4.1 照明系统设计- 2 -1.4.2 防雷接地系统设计- 2 -1.4.3 综合布线系统设计- 2 -1.4.4 消防报警及联动系统- 2 -2照明系统- 4 -2.1 概述- 4 -2.2 照明光源选择- 4 -2.2.1 照明光源的选择原则- 4 -2.2.2 照明光源的分类及性能指标- 4 -2.3 照明方式确定- 4 -2.3.1 一般照明- 4 -2.3.2 分区一般照明- 5 -2.3.3 局部照明- 5 -2.3.4 混合照明- 5 -2.4 照
6、明种类确定- 5 -2.4.1 正常照明- 5 -2.4.2 应急照明- 5 -2.4.3 其他照明- 5 -2.5 应急照明- 6 -2.5.1 应急照明分类- 6 -2.5.2 应急照明灯具选择- 7 -2.5.3 应急照明灯具布置- 7 -2.5.4 应急照明供电及控制方式- 7 -2.6 照度计算- 8 -2.6.1 维护系数- 8 -2.6.2 工作房间表面反射比- 9 -2.6.3 房间灯具数量的计算- 9 -2.7 插座设计- 12 -2.7.1 合理布置插座- 12 -2.7.2 插座设计要求- 12 -2.7.3 电源插座的设置高度要求- 12 -2.7.4 插座的选择- 1
7、2 -2.7.5 本工程插座设置- 13 -2.8 导线和低压断路器选择- 13 -2.8.1 计算负荷- 13 -2.8.2 计算电流- 15 -2.8.3 导线和低压断路器选择原则- 15 -2.8.4 计算及选择举例- 16 -2.9 小结- 22 -3防雷接地系统- 23 -3.1 年预计雷击次数计算- 23 -3.1.1 已知条件- 23 -3.1.2 雷击大地的年平均密度- 23 -3.1.3 建筑物等效面积- 23 -3.1.4 计算结果- 23 -3.2 三类防雷建筑物的保护措施- 24 -3.3 设计结果- 25 -3.3.1 防直击雷- 25 -3.3.2 防侧击雷- 25
8、 -3.3.3 防雷电波侵入- 25 -3.4接地形式- 25 -3.5小结- 26 -4综合布线系统设计- 27 -4.1 概述- 27 -4.2 综合布线系统分析设计- 27 -4.2.1工作区子系统- 27 -4.2.2 水平配线子系统- 28 -4.2.3 垂直干线子系统- 28 -4.2.4 管理间子系统设计- 29 -4.2.5 设备间子系统设计- 29 -4.3综合布线系统的设备统计- 30 -4.4小结- 31 -5消防报警及联动系统- 32 -5.1 概述- 32 -5.2 火灾探测器选择- 33 -5.2.1 火灾探测器的选择原则- 33 -5.2.2 探测器数量确定- 3
9、5 -5.2.3 探测器与集中报警器的连接方式- 35 -5.3 带电话插口手动火灾报警按钮- 36 -5.4消防广播- 36 -5.5 消防电话- 37 -5.6 水流指示器、信号阀和楼层显示器- 37 -5.7 消防联动控制- 38 -5.8 消防电源- 39 -5.9 消防模块- 40 -5.10 导线选择及敷设- 40 -5.11 小结- 41 -6 结 论- 42 -致 谢- 43 -参考文献- 44 -附录一- 45 -附录二- 47 - 3 -1前 言1.1 工程概况某贸易综合楼是以办公为主，兼有餐饮、会议、停车场、机房为一体的综合性建筑，该建筑地下3层，地上18层。-3F、-2
10、F主要为停车场；-1F为水泵房、消防水池、制冷机房、配电室、厨房、餐厅等；1F主要为门厅、咖啡座、接待室、办公室、消防控制室等，全部吊顶，吊顶离楼板0.8m；2F5F主要为多功能厅、会议室、办公室，全部吊顶，吊顶离楼板0.8m；618F主要为办公室，全部吊顶，吊顶离楼板0.5m；平面图上标有标高。总高度80m,总建筑面积约30000m2 。某贸易综合楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下一层，每层走廊西头设有新风机，并配有电动控制的防火阀；防排烟系统设在疏散楼梯、电梯前室、走廊、大厅，包括送风及排烟两部分，火灾状态下送风机为楼梯间提供正压送风，排烟口打开排烟
11、机启动；水喷淋系统泵房设在地下一层，各层设有喷头及管网，每层设一水流指示器；消火栓系统与喷淋系统泵房共用，各层设有消火栓。1.2 建筑电气发展概况现代民用建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。它是强电和弱电与具体建筑的有机结合。随着科学技术的发展和人民生活水平的不断提高，人们对对有关供配电、照明、消防、防雷接地、通信、有线电视等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。建筑电气设计是在认真执行国家技术经济政策和有关国家标准和
12、规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。1.3 设计原则及目的根据建筑物的设计要求，综合考虑国家现行的规范，设计要做到方案合理，技术先进，简捷实用，便于操作、管理和维护，减少各方面的投资，并满足保障人身、设备和建筑物安全、供电可靠、电能节约，使得建筑物开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。此次设计的目的是通过对该办公楼的各个系统的设计实践，综合运用所学知识，贯彻执行我国建筑电气行业有关方针政策，理论联系实际，锻炼独立分析和解决电气工程设计问题的能力，为未来的实际工作奠定必要的基
13、础。1.4 设计内容 根据设计任务书的要求，本次设计内容包括建筑物的照明系统设计、防雷接地系统设计、综合布线系统设计和消防报警及联动系统四个子系统的设计。1.4.1 照明系统设计根据建筑物中各房间的用途，要求，选择合适的灯具、光源，依据照度要求，选用利用系数法进行照度计算，计算出各个房间合适的灯具数量，并根据各个房间的功能确定插座数量及位置，按照供电半径不超过50m的原则设计出各个供电回路及相对应的配电箱，计算各回路的设备容量、计算电流，选择合适的导线和断路器，进行配电箱设计。画出照明平面图和照明系统图和照明配电干线图。1.4.2 防雷接地系统设计本系统设计主要是为了防止和减少雷击建筑物所发生
14、的人身伤亡和文物、财产损失，对建筑物采取一定的防雷措施，防雷措施应安全可靠、技术先进、经济合理。根据国家现行的规范要求，对建筑物进行防雷划分，本设计的建筑物属于第三类防雷建筑物。依据建筑物的防雷分类选择合适的防雷措施。一般防雷装置有接闪器、引下线、接地体。对建筑物进行必要的局部等电位连接。在本设计中要根据建筑物的防雷等级，选择合理的防雷装置，有效地做到了防直击雷、防侧击雷、防雷电波侵入等，并画出屋顶防雷平面图。 1.4.3 综合布线系统设计本系统简要阐述了综合布线的概念，设计目标及本次设计的原则等。根据建筑物房间面积及用户对信息点的需求，合理规划方案。分为水平子系统、干线子系统、工作区子系统、
15、管理子系统、设备间子系统。本次设计干线采用光纤和三类大对数电缆，水平子系统采用六类双绞线。本次综合布线系统走桥架，各楼层内穿PVC管敷设。画出了综合布线平面图和综合布线系统图，图纸能基本达到施工图深度。1.4.4 消防报警及联动系统可分为两大部分，第一部分为火灾报警系统，主要说明感温、感烟探测器、手动报警按钮、消防电话及消防广播选择原则、方法、布置位置等内容，并通过计算确定出各场所所需的探测器数量，确保保护无死区，同时也进行了消防广播、消防电话等设计工作；第二部分为联动控制部分，主要说明对消防泵、喷淋泵、正压送风机、排烟机以及非消防电源、电梯等的控制等内容，并对消防泵、喷淋泵、正压送风机、排烟机以及非消防电源、电梯的控制做出了具体设计，确保发生火灾后相关水泵能启动，风机能按要求投入或退出，非消防电源能自动切断，电梯实现回归地层，对重要设备能在控制室手动控制。绘制各楼层消防报警及联动系统平面图及系统图。2照明系统2.1 概述电气照明设计的基本原则主要是安全、适用、经济、美观。环境
