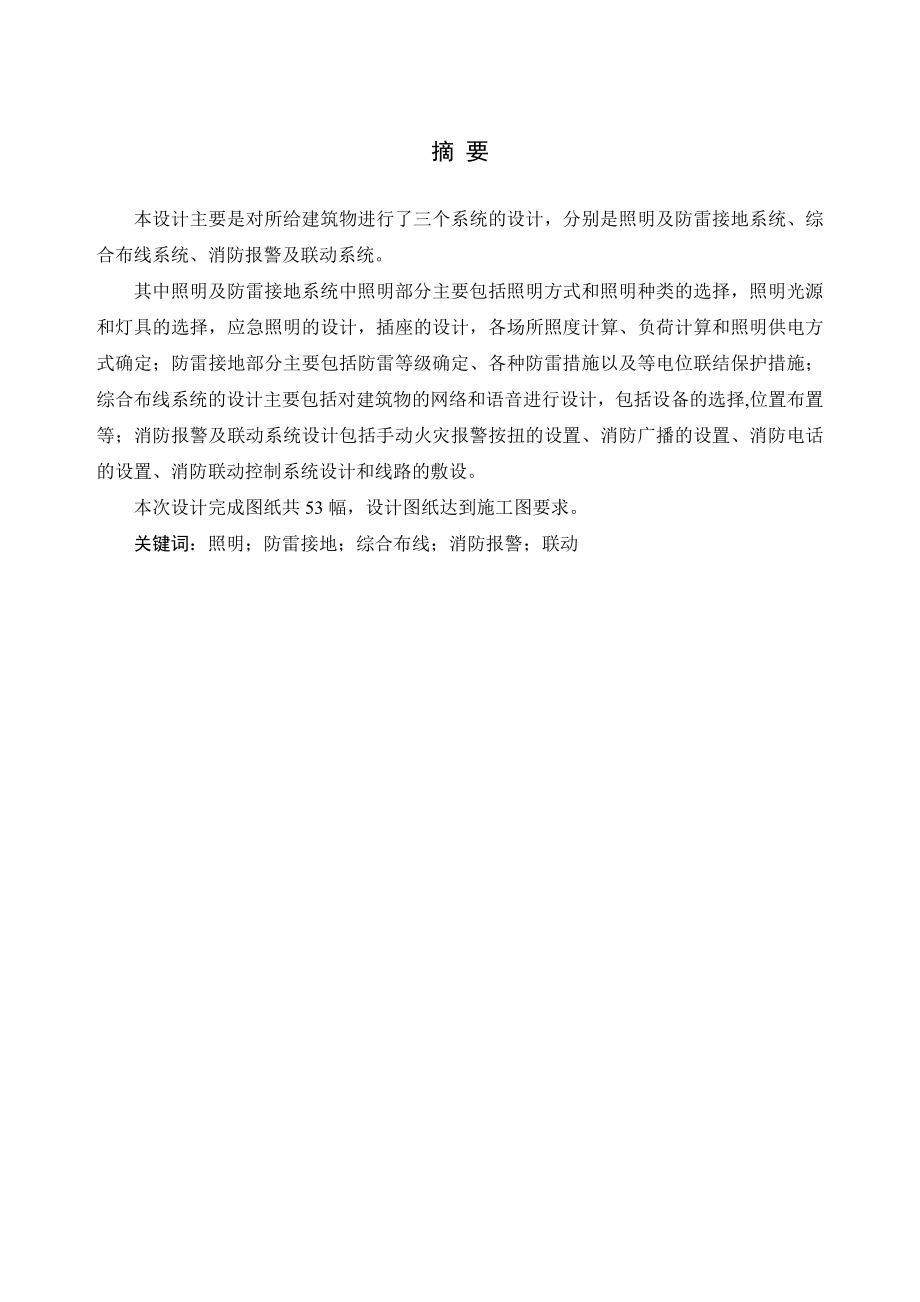

1、摘 要本设计主要是对所给建筑物进行了三个系统的设计，分别是照明及防雷接地系统、综合布线系统、消防报警及联动系统。其中照明及防雷接地系统中照明部分主要包括照明方式和照明种类的选择，照明光源和灯具的选择，应急照明的设计，插座的设计，各场所照度计算、负荷计算和照明供电方式确定；防雷接地部分主要包括防雷等级确定、各种防雷措施以及等电位联结保护措施；综合布线系统的设计主要包括对建筑物的网络和语音进行设计，包括设备的选择,位置布置等；消防报警及联动系统设计包括手动火灾报警按扭的设置、消防广播的设置、消防电话的设置、消防联动控制系统设计和线路的敷设。本次设计完成图纸共53幅，设计图纸达到施工图要求。关键词：

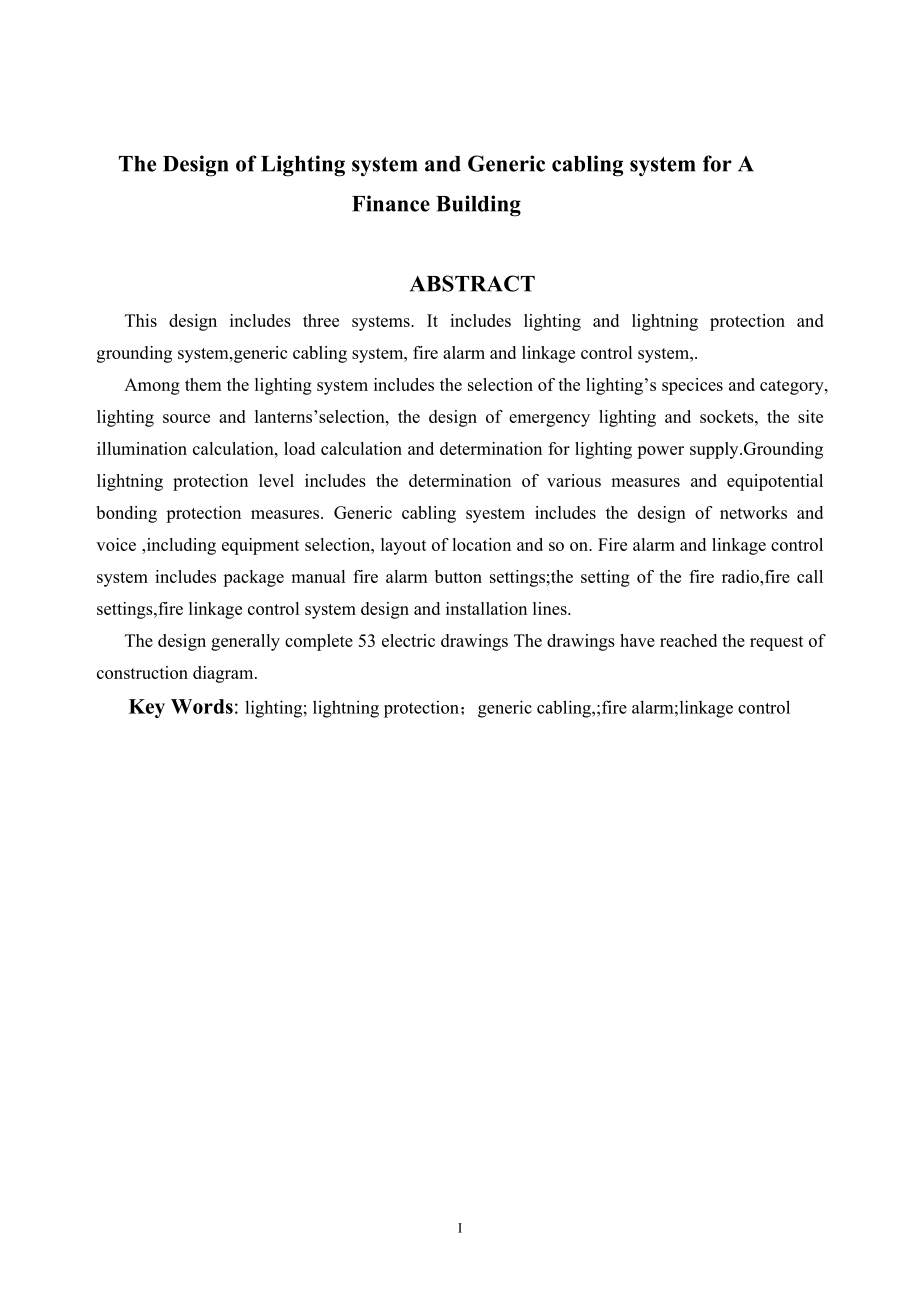

2、照明；防雷接地；综合布线；消防报警；联动The Design of Lighting system and Generic cabling system for A Finance BuildingABSTRACTThis design includes three systems. It includes lighting and lightning protection and grounding system,generic cabling system, fire alarm and linkage control system,.Among them the lighting sys
3、tem includes the selection of the lightings specices and category, lighting source and lanternsselection, the design of emergency lighting and sockets, the site illumination calculation, load calculation and determination for lighting power supply.Grounding lightning protection level includes the de
4、termination of various measures and equipotential bonding protection measures. Generic cabling syestem includes the design of networks and voice ,including equipment selection, layout of location and so on. Fire alarm and linkage control system includes package manual fire alarm button settings;the
5、setting of the fire radio,fire call settings,fire linkage control system design and installation lines. The design generally complete 53 electric drawings The drawings have reached the request of construction diagram.Key Words: lighting; lightning protection；generic cabling,;fire alarm;linkage contr

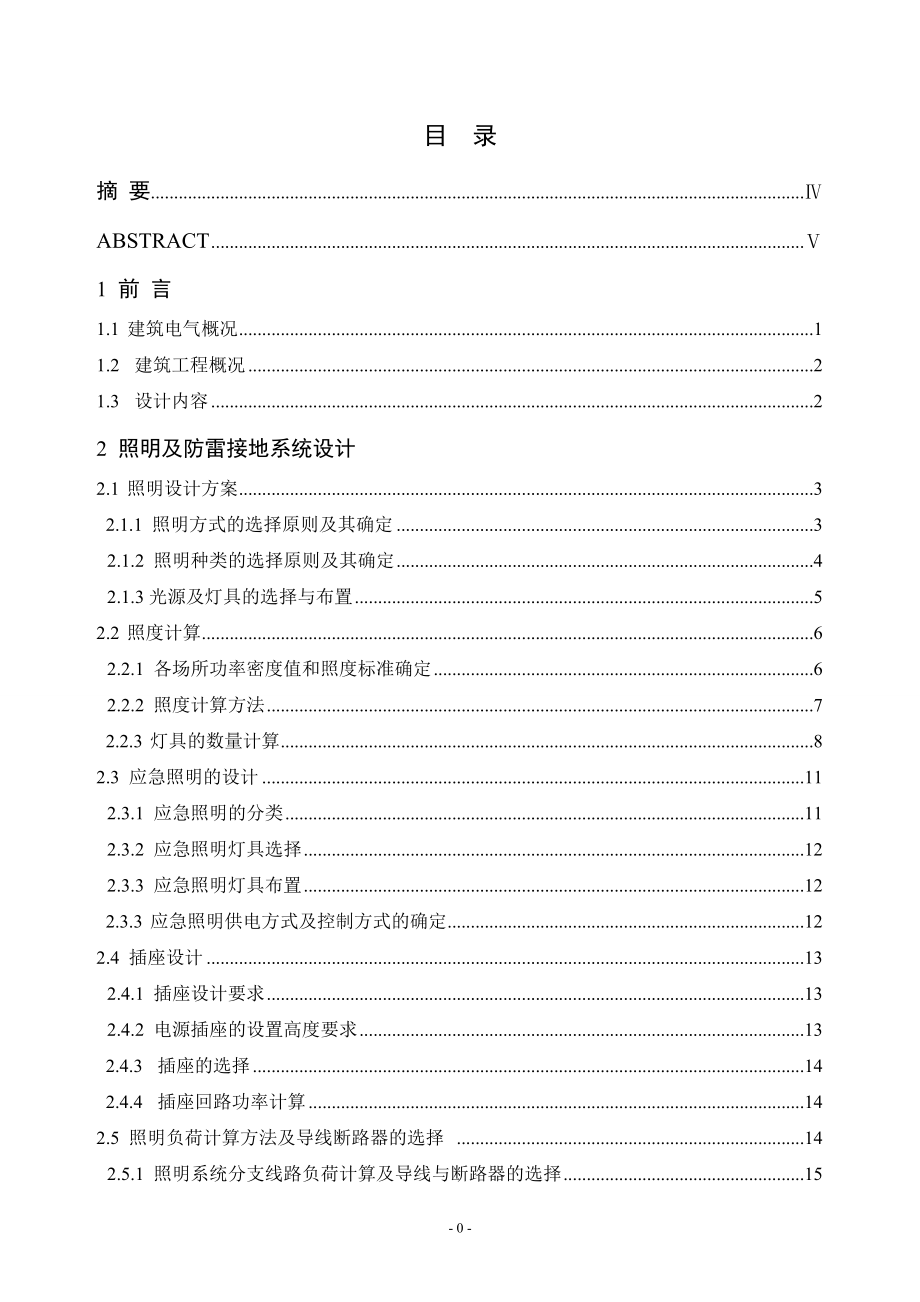

6、ol I目 录摘 要ABSTRACT1 前 言1.1 建筑电气概况11.2 建筑工程概况21.3 设计内容22 照明及防雷接地系统设计2.1 照明设计方案32.1.1 照明方式的选择原则及其确定32.1.2 照明种类的选择原则及其确定42.1.3光源及灯具的选择与布置52.2 照度计算62.2.1 各场所功率密度值和照度标准确定62.2.2 照度计算方法72.2.3 灯具的数量计算82.3 应急照明的设计112.3.1 应急照明的分类112.3.2 应急照明灯具选择122.3.3 应急照明灯具布置122.3.3 应急照明供电方式及控制方式的确定122.4 插座设计132.4.1 插座设计要求1
7、32.4.2 电源插座的设置高度要求132.4.3 插座的选择142.4.4 插座回路功率计算142.5 照明负荷计算方法及导线断路器的选择 142.5.1 照明系统分支线路负荷计算及导线与断路器的选择152.5.2 照明配电箱负荷计算及进线线缆与断路器的选择182.6 照明系统中桥架的选择202.7 防雷接地系统设计202.7.1 建筑物防雷分类202.7.2 建筑物防雷等级的计算212.7.3 建筑物的防雷措施222.7.4 防雷器SPD设计安装242.8 照明及防雷接地系统工程量清单232.9 本章小结243 综合布线系统3.1 综合布线的概念253.2 综合布线系统组成253.3 综合
8、布线设计253.3.1 设计标准253.3.2 各楼层信息点统计263.3.3 工作区子系统设计263.3.4 水平子系统设计263.3.5 垂直干线子系统设计273.3.6 设备间子系统设计283.3.7 管理间子系统设计293.3.8 交换机设计、设备统计293.4本章小结304 消防报警及联动系统设计4.1 设计概述314.2 火灾自动报警系统314.2.1 火灾探测器设置部位314.2.2 火灾探测器的选择要求及数量确定324.2.3 手动火灾报警按钮的设置334.2.4 消防广播的设置344.2.5 消防电话的设置354.2.6 水流指示器的设置354.2.7 楼层显示器的设置354
9、.2.8 声光报警器的设置354.2.9 输入输出模块的设置354.3 消防联动控制系统354.3.1 消防控制系统的要求354.3.2 消防联动控制系统的设计结果364.4 消防线路的敷设364.5 本章小结375 结 论38谢 辞49参考文献40附录41- 22 -1 前 言1.1建筑电气概况现代建筑电气我们通常在狭义上将其解释为：在建筑物中，利用现代先进的科学理论及电气技术（含电力技术，信息技术及智能化技术等），创造一个人性化的生活环境的电气系统。我们通常将建筑电气的内容化为强电和弱电两部分，强电主要包括变配电系统、电力和照明系统、防雷接地系统等；弱电则主要包括消防报警及联动系统、综合布
10、线系统、有线电视系统、电视监控系统设计等。在人们对生活层次要求日益提高的今天，建筑电气则要综合的去设计各个系统以此来创造一个人性化的环境。建筑电气的设计必须要在认真执行有关国家标准和规范的前提下进行。1.2 建筑工程概况本次设计是对某财政大厦照明防雷、综合布线和消防报警及联动的电气设计，其主要概况是：该财政大厦是以办公为主，兼有客房、餐饮、会议、机房、地下车库为一体的综合性建筑，该建筑地下一层，地上二十层。地下二层主要为地下车库；地下一层主要为厨房、水泵房、制冷机房、高低压配电室、摩托车自行车库等；一层主要为大餐厅、办公大堂、休息区、人事档案室、接待室、监控室、消防控制室等；二层主要为小餐厅、
11、卫生室、微机教室、计算中心等：三层主要为电教会议室、老干部活动室、办公室、大会议室等；四到五层主要为客房；六到九层主要为大办公室；十到十七层为普通办公室；十八层主要为多功能厅、健身房；夹层主要为库房；十九层主要为风机设备、机房电梯等。总高度为70m，总建筑面积2万m2 。整个建筑除地下室外全部吊顶。设计需做到方案合理、技术先进、运行可靠、满足相关规范的要求，还要简捷实用、便于操作、管理和维护，减少综合投资。此次设计的目的是通过对该财政大厦的几个系统的设计实践，综合运用所学知识，贯彻执行我国建筑电气行业有关方针政策，锻炼独立分析和解决电气工程设计问题的能力，为未来的实际工作奠定必要的基础。1.3
12、 设计内容(1) 照明及防雷接地系统：包括对光源、灯具选择，照度计算，应急照明设计，插座设计，导线选择，防雷等级确定、各种防雷措施以及等电位联结保护措施。 绘出照明平面图，防雷接地平面图和配电箱的系统图。(2) 综合布线系统：对建筑物的网络和语音进行设计，包括设备的选择,位置布置等。画出综合布线平面图和综合布线系统图。(3) 消防报警及联动系统：包括手动火灾报警按扭的设置、消防广播的设置、消防电话的设置、消防联动控制系统设计和线路的敷设。画出消防报警及联动系统的平面图及其系统图2照明及防雷接地系统设计2.1照明设计方案2.1.1 照明方式的选择原则及其确定照明方式是指照明灯具按其布局方式或使用
13、功能而构成的基本形式，根据现行规范，照明方式可分为一般照明、分区一般照明、局部照明和混合照明四种。(1)一般照明为照亮整个场所而设置的均匀照明称为一般照明。为了使整个照明场所获得均匀明亮的水平照度，工程实践中往往采用照明灯具在整个照明场所基本均匀布置的照明方式。工作场所如车间、办公室、体育馆、教室、会议厅、营业大厅等场所都广泛采用一般照明方式。(2)分区一般照明对某一特定区域如进行工作的地点，设计成不同的照度来照亮该区域的一般照明称为分区一般照明。工程实践中，若同一场所内有不同照度要求的时候，应采用分区一般照明。(3)局部照明特定视觉工作用的、为照亮某个局部而设置的照明称为局部照明。局部照明仅
14、限于照亮一个有限的工作区，通常采用从一个最适宜的方向装设家小功率的台灯、射灯或反射型灯泡，其优点是灵活方便、节电、易于调整和改变光的方向。注意：在整个工作场所或者一个房间内，不应只装设局部照明而无一般照明，否则会因亮度分布不均匀而影响视觉功能。(4)混合照明由一般照明和局部照明共同组成的照明称为混合照明。混合照明实在一般照明的基础上，在需要提供特殊照明的局部采用局部照明。其优点是利用局部照明增加工作区的照度，可以有效地减少工作面的阴影和光斑，减少照明设施的总功率。照明方式的选择原则：（1）当不适合装设局部照明或采用混合照明不合理时，宜采用一般照明。（2）当某一工作区需要高于一般照明照度时，可采
15、用分区一般照明。（3）对于照度要求较高，工作为值密度不大，且单独装设一般照明不合理使宜采用混合照明。（4）在设置局部照明的场所，仍要有一般照明，否则会影响视觉功能。本工程是财政大厦,采用一般照明方式。2.1.2 照明种类选择原则及其确定 根据建筑照明设计标准（GB50034-2004）规定将照明种类分为正常照明、应急照明、值班照明、警卫照明、障碍照明五种。（1）正常照明在正常情况下使用的室内外照明称为正常照明。正常照明可以满足基本的视觉功能要求，是应用最多的照明种类。工作场所均应设置正常照明，正常照明可以单独使用，也可以与应急照明和值班照明同时使用，但控制线路必须分开。（2）应急照明因正常照明的电源失效而启用的照明称为应急照明。应急照明作为工业及民用建筑设施的一部分，同人身安全和建筑物
