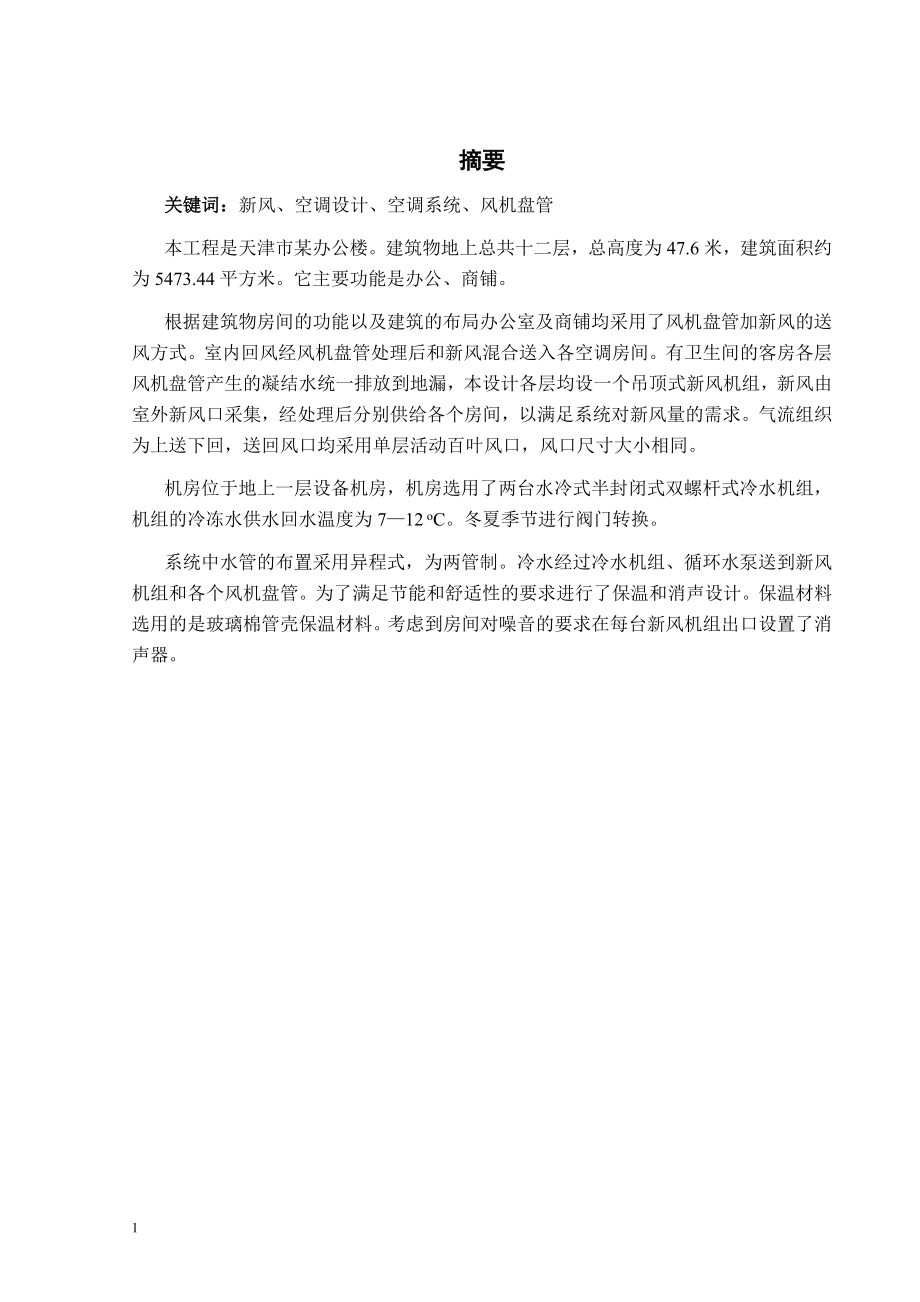

1、摘要关键词：新风、空调设计、空调系统、风机盘管本工程是天津市某办公楼。建筑物地上总共十二层，总高度为47.6米，建筑面积约为5473.44平方米。它主要功能是办公、商铺。根据建筑物房间的功能以及建筑的布局办公室及商铺均采用了风机盘管加新风的送风方式。室内回风经风机盘管处理后和新风混合送入各空调房间。有卫生间的客房各层风机盘管产生的凝结水统一排放到地漏，本设计各层均设一个吊顶式新风机组，新风由室外新风口采集，经处理后分别供给各个房间，以满足系统对新风量的需求。气流组织为上送下回，送回风口均采用单层活动百叶风口，风口尺寸大小相同。机房位于地上一层设备机房，机房选用了两台水冷式半封闭式双螺杆式冷水机
2、组，机组的冷冻水供水回水温度为712 oC。冬夏季节进行阀门转换。系统中水管的布置采用异程式，为两管制。冷水经过冷水机组、循环水泵送到新风机组和各个风机盘管。为了满足节能和舒适性的要求进行了保温和消声设计。保温材料选用的是玻璃棉管壳保温材料。考虑到房间对噪音的要求在每台新风机组出口设置了消声器。 AbstractKey words: fresh air, air-conditioning design, air-conditioning systems, fan coilThis project is an office building of Tianjin. A total of fort

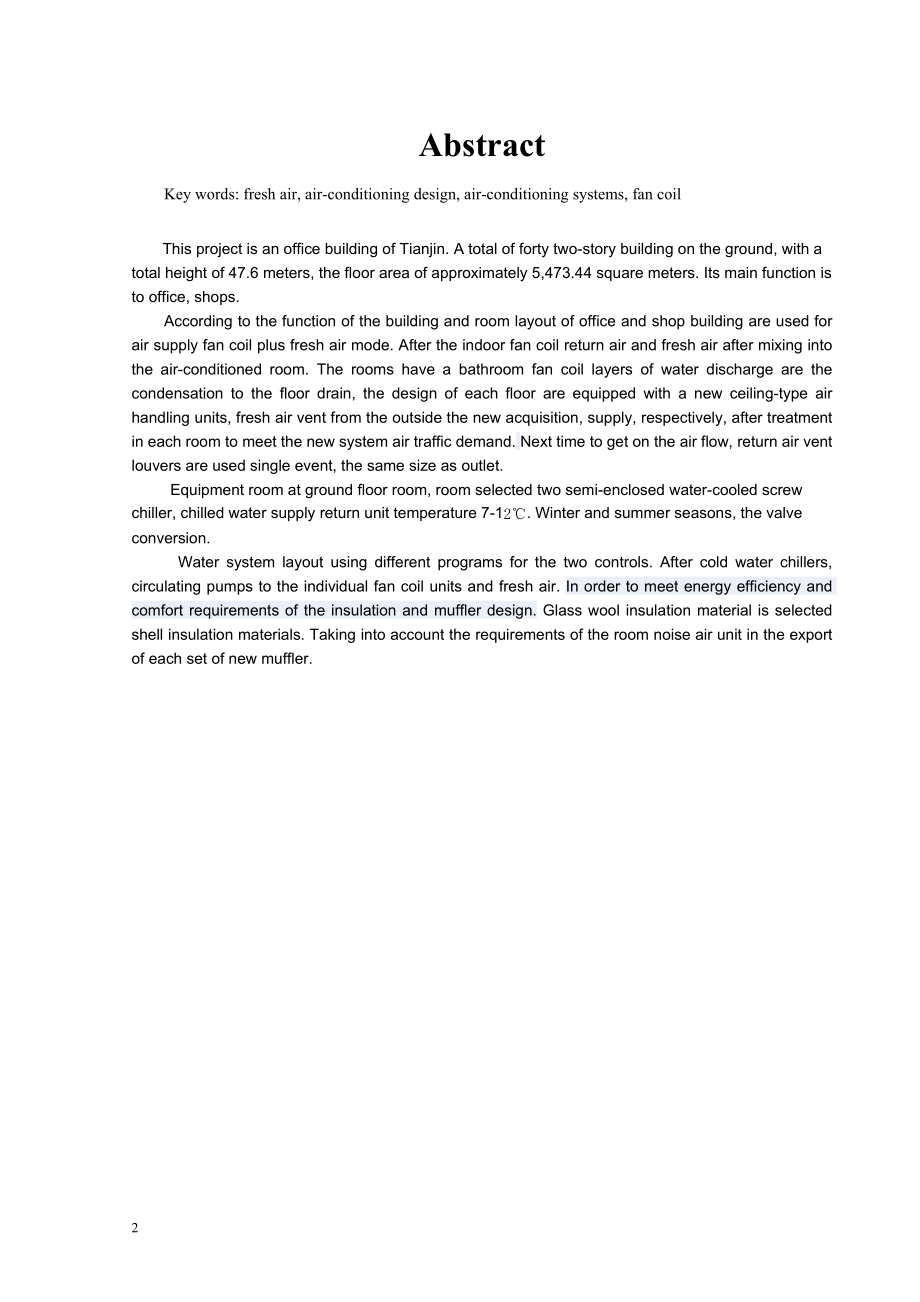

3、y two-story building on the ground, with a total height of 47.6 meters, the floor area of approximately 5,473.44 square meters. Its main function is to office, shops.According to the function of the building and room layout of office and shop building are used for air supply fan coil plus fresh air
4、mode. After the indoor fan coil return air and fresh air after mixing into the air-conditioned room. The rooms have a bathroom fan coil layers of water discharge are the condensation to the floor drain, the design of each floor are equipped with a new ceiling-type air handling units, fresh air vent
5、from the outside the new acquisition, supply, respectively, after treatment in each room to meet the new system air traffic demand. Next time to get on the air flow, return air vent louvers are used single event, the same size as outlet.Equipment room at ground floor room, room selected two semi-enc
6、losed water-cooled screw chiller, chilled water supply return unit temperature 7-12. Winter and summer seasons, the valve conversion. Water system layout using different programs for the two controls. After cold water chillers, circulating pumps to the individual fan coil units and fresh air. In ord

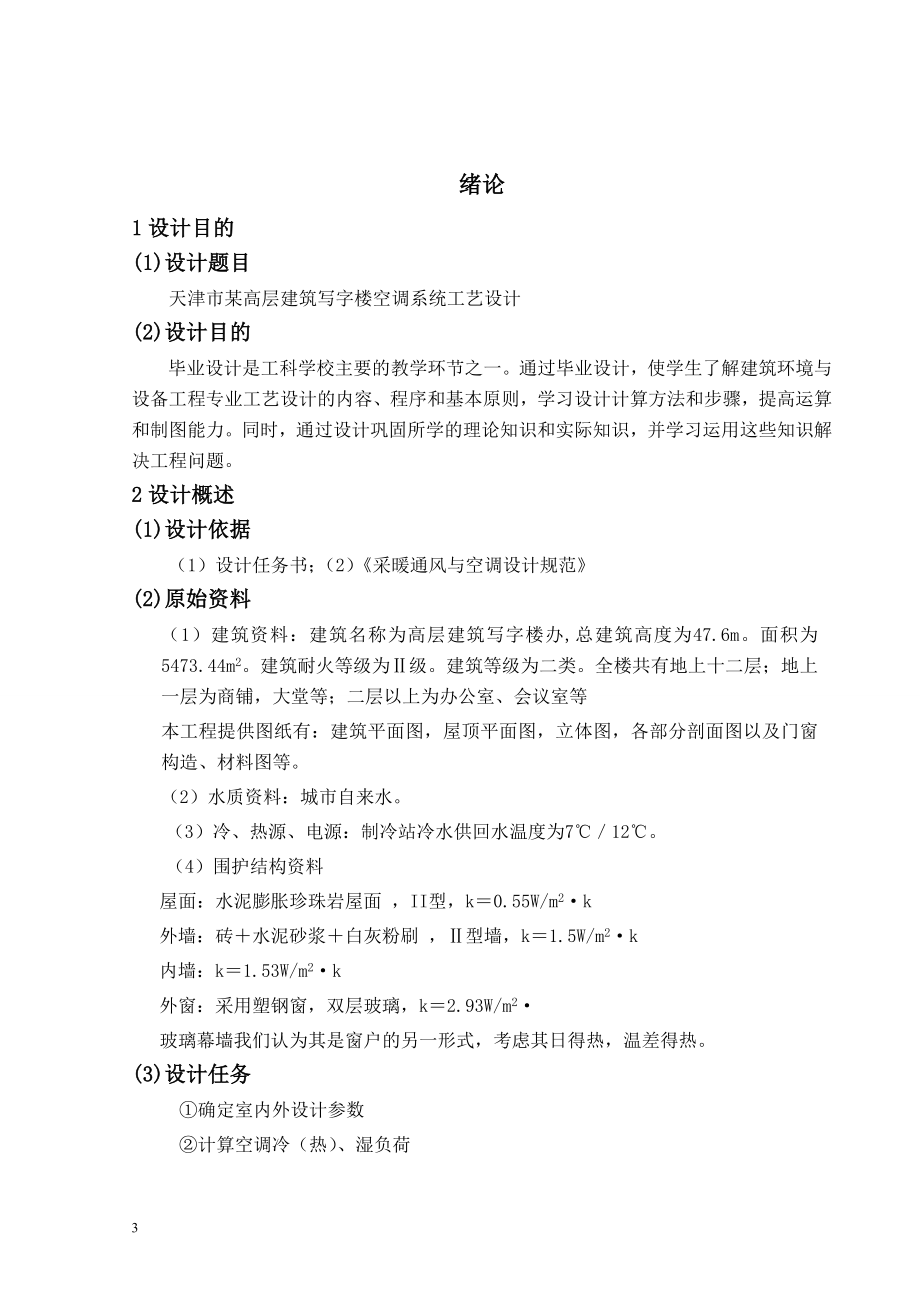

7、er to meet energy efficiency and comfort requirements of the insulation and muffler design. Glass wool insulation material is selected shell insulation materials. Taking into account the requirements of the room noise air unit in the export of each set of new muffler.绪论1设计目的(1)设计题目天津市某高层建筑写字楼空调系统工艺设
8、计 (2)设计目的毕业设计是工科学校主要的教学环节之一。通过毕业设计，使学生了解建筑环境与设备工程专业工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力。同时，通过设计巩固所学的理论知识和实际知识，并学习运用这些知识解决工程问题。2设计概述(1)设计依据（1）设计任务书；（2）采暖通风与空调设计规范(2)原始资料（1）建筑资料：建筑名称为高层建筑写字楼办,总建筑高度为47.6m。面积为 5473.44m2。建筑耐火等级为级。建筑等级为二类。全楼共有地上十二层；地上一层为商铺，大堂等；二层以上为办公室、会议室等本工程提供图纸有：建筑平面图，屋顶平面图，立体图，各部分剖面图
9、以及门窗构造、材料图等。（2）水质资料：城市自来水。 （3）冷、热源、电源：制冷站冷水供回水温度为712。（4）围护结构资料屋面：水泥膨胀珍珠岩屋面 ，II型，k0.55W/m2k外墙：砖水泥砂浆白灰粉刷 ，型墙，k1.5W/m2k内墙：k1.53W/m2k外窗：采用塑钢窗，双层玻璃，k2.93W/m2玻璃幕墙我们认为其是窗户的另一形式，考虑其日得热，温差得热。(3)设计任务确定室内外设计参数计算空调冷（热）、湿负荷确定空调方案确定气流组织方案空调系统风管/水管设计计算计算并选择空调设备设计内容确定最佳空调方案（集中式、半集中式、分散式空调系统；全水、全空气、空气水系统等各种方案比较）；计算空
10、调负荷（夏季冷负荷）；选择空调设备（夏季为设计工况）；布置空调系统； 风、水系统阻力计算；冷热站设计（水源热泵机组、循环水泵、冷却水泵等的选择；机房内设备的布置；机房水系统）；设备及材料统计；空调系统的运行调节；风、水系统管道的防腐保温；第1章 设计依据1.1 气象资料（1）根据建筑物所在的地区是天津市市，其纬度是（北）3954。（2）大气参数：夏季资料夏季室外大气压力（Pa）： 100287 夏季空气调节室外计算日平均温度（）： 29.3夏季空气调节室外计算干球温度（）： 33.9夏季空气调节室外计算湿球温度（）： 26.9夏季通风计算温度（）： 29.9夏季室外平均风速（m/s）： 1.7
11、夏季通风室外计算相对湿度（%）： 62冬季资料：冬季室外大气压力（Pa）： 102960 冬季空气调节室外计算温度（）： -9.4采暖室外计算温度（）： -7.5冬季通风室外计算温度（）： -7冬季室外平均风速（m/s）： 2.1冬季空气调节室外计算相对湿度（%）： 731.2 室内设计参数表1.1 空气调节房间室内计算参数建筑类型房间类型夏季冬季温度()相对湿度()气流平均速度(m/s)温度()相对湿度()气流平均速度(m/s)综合性办公楼商铺一般办公室2628650.318200.2高级办公室242760400.3202255400.2会议室2527650.30.21.3 土建资料1.3.
12、1 建筑信息本设计为某高层建筑写字楼，地处天津，主楼共12层。建筑物参数如下：空调建筑面积： 5473.44建筑总高度： 47.6m总层数：12层层高：1层：3.9m23层：3.8m410层：3.5m1112层：3m说明：地上一层为商铺，大厅等；二层以上为办公室会议室等；1.3.2 围护结构资料屋面：水泥膨胀珍珠岩屋面 ，II型，k0.55W/m2k外墙：砖水泥砂浆白灰粉刷 ，型墙，k1.5W/m2k内墙：k1.53W/m2k外窗：采用塑钢窗，双层玻璃，k2.93W/m2玻璃幕墙我们认为其是窗户的另一形式，考虑其日得热，温差得热。第2章 空调系统冷负荷计算21 外围护结构冷负荷2.1.1 外窗
13、冷负荷外窗冷负荷有两部分组成，即太阳辐射得热引起的冷负荷和温差传热引起瞬时传热冷负荷。1 日射得热引起的冷负荷按下式计算：CL=CaCsCiFwDj,maxCLQ （W） （2.1） 式中：CL太阳日射得热引起的冷负荷，W。 Ca 窗有效面积系数，在本设计中取双层钢窗0.75。 Cs窗玻璃遮挡系数，在本设计中取双层3mm厚的普通玻璃 0.86 Ci窗内玻璃遮阳系数，在本设计中取浅色白布帘0.5。 Fw外窗面积，m2 Dj，max最太阳得热因数，W；因天津市的纬度接近40，则取40纬度带的太阳辐射得热因数，如表2.1所示数值。表2.1 最大太阳得热因数朝向SENWDjmax30259811459
14、8 CLQ外窗冷负荷系数，在本设计中取北区有内遮阳玻璃冷负荷系数，如表2.2所示数值。表2.2 外窗冷负荷系数时间朝向SENW90.40.790.650.17100.580.590.750.18110.720.380.810.19120.840.240.830.2130.80.240.830.34140.620.230.790.56150.450.210.710.72160.320.180.60.83170.240.170.610.77180.160.130.680.532. 通过玻璃窗引起的温差传热瞬时传热冷负荷按下式计算：CL=CwKwFw(tw1+td- tnx) (W) （2.2）式中：
