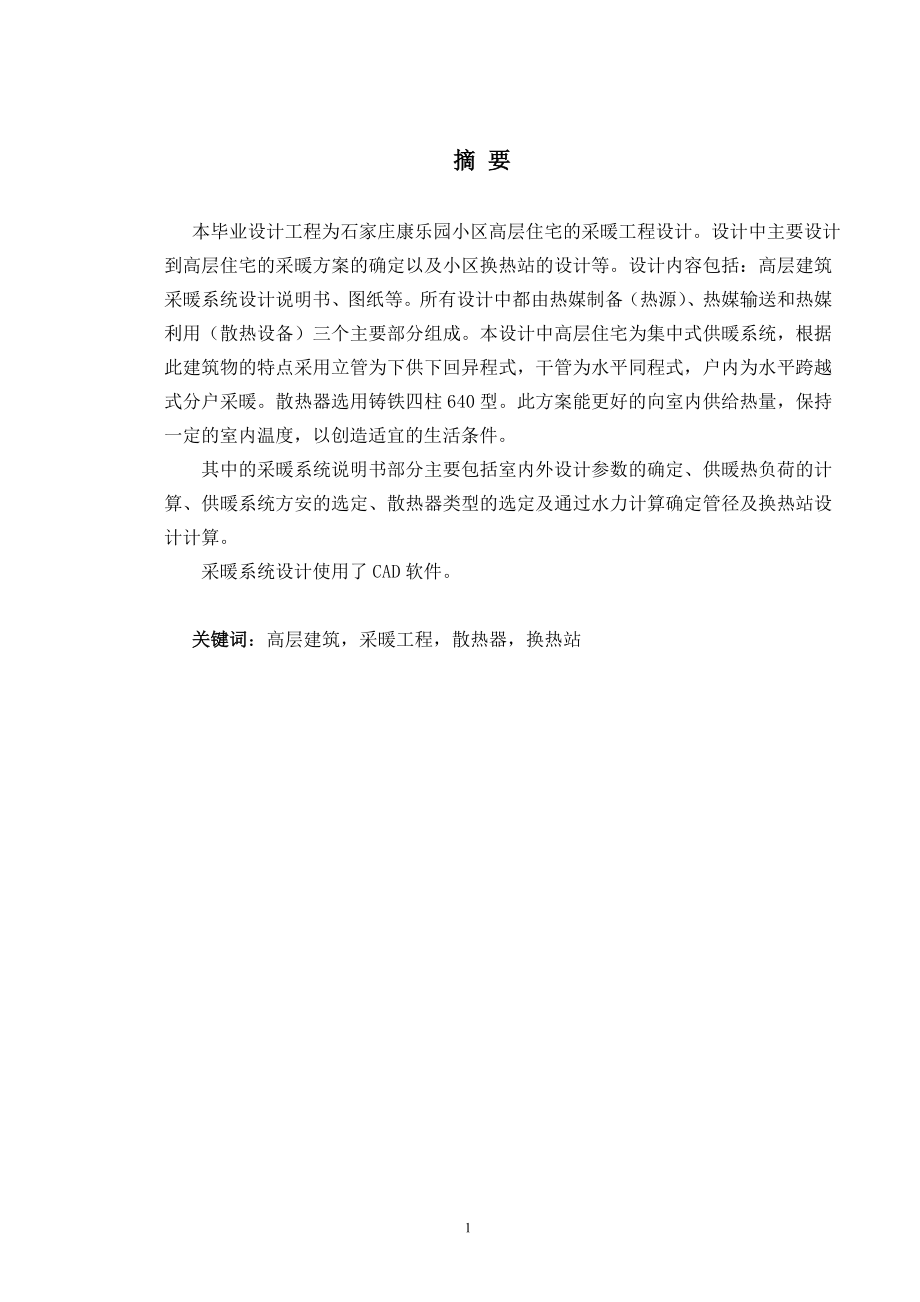

1、摘 要 本毕业设计工程为石家庄康乐园小区高层住宅的采暖工程设计。设计中主要设计到高层住宅的采暖方案的确定以及小区换热站的设计等。设计内容包括：高层建筑采暖系统设计说明书、图纸等。所有设计中都由热媒制备（热源）、热媒输送和热媒利用（散热设备）三个主要部分组成。本设计中高层住宅为集中式供暖系统，根据此建筑物的特点采用立管为下供下回异程式，干管为水平同程式，户内为水平跨越式分户采暖。散热器选用铸铁四柱640型。此方案能更好的向室内供给热量，保持一定的室内温度，以创造适宜的生活条件。 其中的采暖系统说明书部分主要包括室内外设计参数的确定、供暖热负荷的计算、供暖系统方安的选定、散热器类型的选定及通过水力

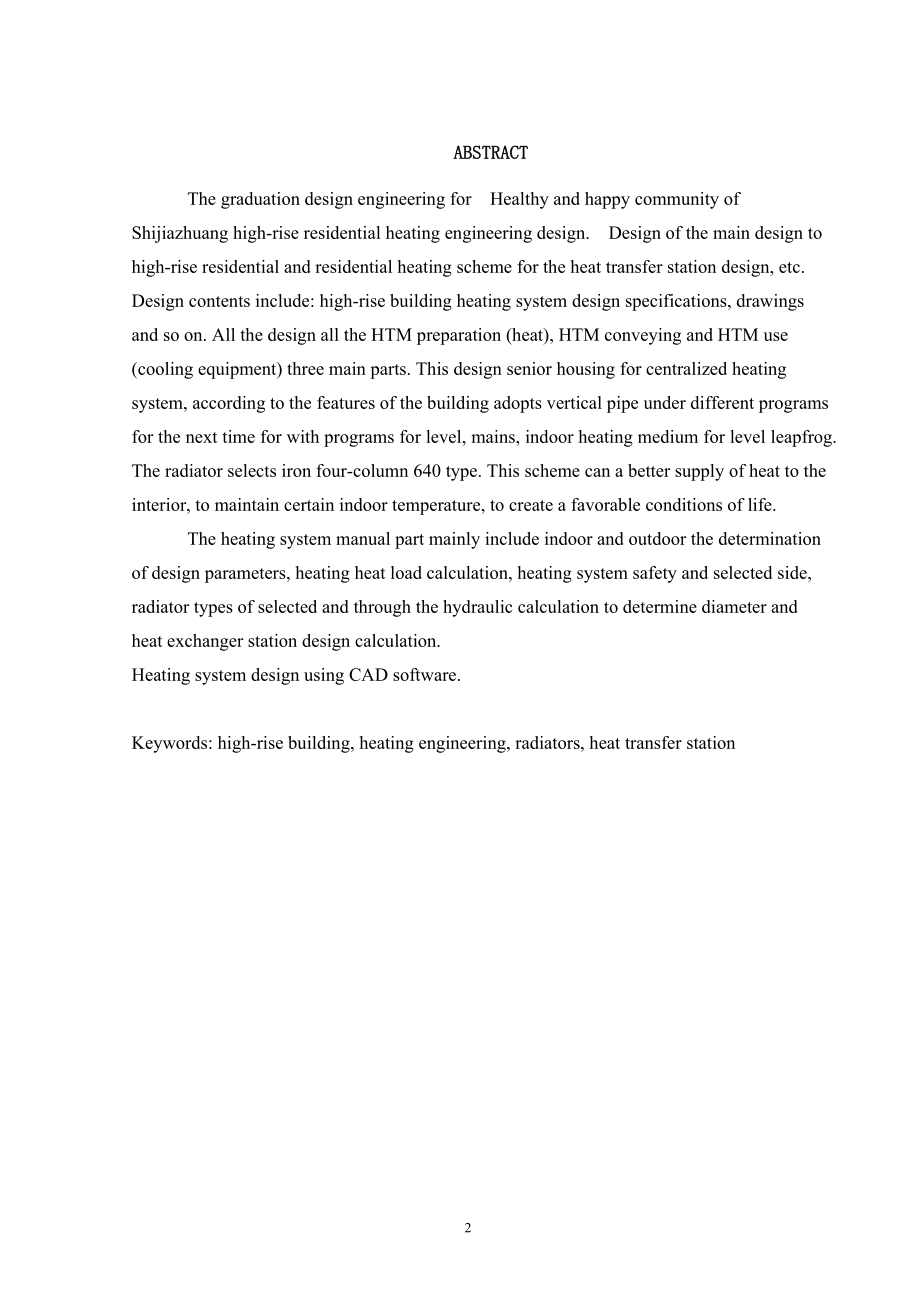

2、计算确定管径及换热站设计计算。 采暖系统设计使用了CAD软件。关键词：高层建筑，采暖工程，散热器，换热站 ABSTRACTThe graduation design engineering for Healthy and happy community of Shijiazhuang high-rise residential heating engineering design. Design of the main design to high-rise residential and residential heating scheme for the heat transfer sta
3、tion design, etc. Design contents include: high-rise building heating system design specifications, drawings and so on. All the design all the HTM preparation (heat), HTM conveying and HTM use (cooling equipment) three main parts. This design senior housing for centralized heating system, according
4、to the features of the building adopts vertical pipe under different programs for the next time for with programs for level, mains, indoor heating medium for level leapfrog. The radiator selects iron four-column 640 type. This scheme can a better supply of heat to the interior, to maintain certain i
5、ndoor temperature, to create a favorable conditions of life.The heating system manual part mainly include indoor and outdoor the determination of design parameters, heating heat load calculation, heating system safety and selected side, radiator types of selected and through the hydraulic calculatio

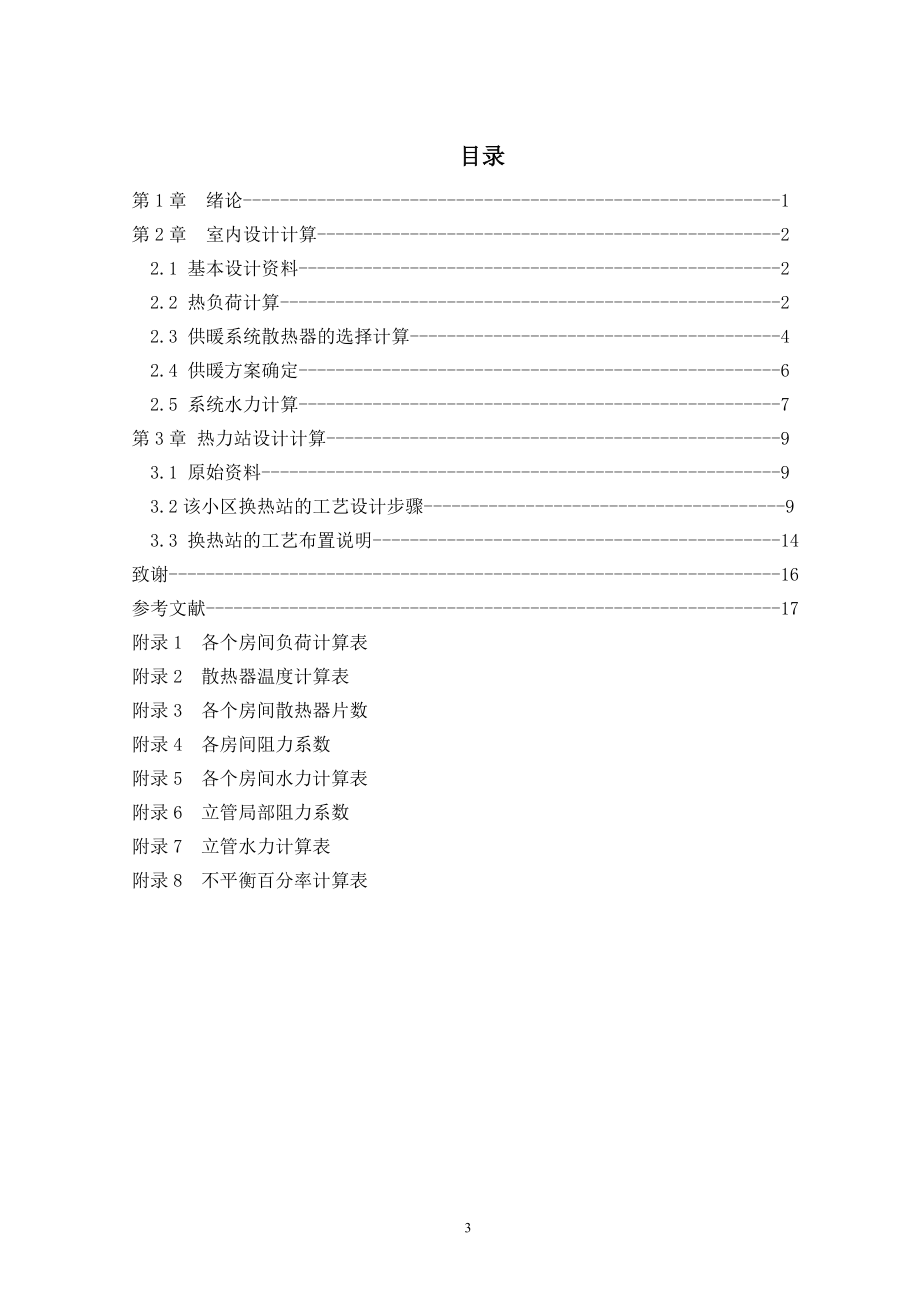

6、n to determine diameter and heat exchanger station design calculation.Heating system design using CAD software.Keywords: high-rise building, heating engineering, radiators, heat transfer station目录第1章 绪论-1第2章 室内设计计算-2 2.1 基本设计资料-2 2.2 热负荷计算-2 2.3 供暖系统散热器的选择计算-4 2.4 供暖方案确定-6 2.5 系统水力计算-7第3章 热力站设计计算-9
7、3.1 原始资料-9 3.2该小区换热站的工艺设计步骤-9 3.3 换热站的工艺布置说明-14致谢-16参考文献-17附录1 各个房间负荷计算表附录2 散热器温度计算表附录3 各个房间散热器片数附录4 各房间阻力系数附录5 各个房间水力计算表附录6 立管局部阻力系数附录7 立管水力计算表附录8 不平衡百分率计算表第1章 绪论随着人们生活水平的提高，对室内环境温度提出了更高的要求。特别是新中国成立以后，我国的供暖事业得到了迅速发展。一个建筑物或房间可有各种得热和散失热量的途径。当建筑物或房间的失热量大于得热量时，为了保持室内在要求温度下的热平衡，需要由供暖通风系统补给热量，以保持室内要求的温度。
8、本次毕业设计的研究对象和主要内容是以热水为热媒的建筑物集中供热系统和小区换热站。本文首先根据基本设计资料计算了十一层住宅楼的热负荷，然后根据热负荷及建筑物的形式等条件，提出了供暖系统设计方案：分户计量系统，选择布置了供暖管网系统，绘制了该系统的平面图和系统图，还对该系统进行了水力计算，选择管径和流速，使管网系统较好的符合了水力平衡要求，再然后还计算了散热器的片数，并布置了散热器。最后进行了该小区换热站的计算和布置。第2章 室内设计计算2.1基本设计资料 2.2.1. 建筑物各层计算层高：一层：3.2m 二层十一层：2.9m 2.2.2. 气象条件石家庄市供暖室外计算温度 = -6石家庄市冬季室
9、外平均风速 = 1.4m/s 2.2.3. 设计要求室内计算温度：卧室:tn=20 ，客厅:tn =20 厨房:tn =16,卫生间:tn =16，阳台 tn =16 2.2.4. 围护结构条件查设计手册有： ./W ./W、外墙（内外抹灰25mm）：（需校核） 查得 、外窗：C1型（1500*1500）mm 双层钢窗 传热系数：K=3.26W/外窗缝隙的计算长度：L=12mC2型（2000*1500）mm 双层钢窗 传热系数：K=3.26W/外窗缝隙的计算长度：L=12m、外门：（实体木制）（2000*2000）mm 传热系数：K=4.65 W/外门缝隙的计算长度：L=10m2.2 热负荷计
10、算 2.2.1基本耗热量计算 围护结构基本耗热量Q1计算 公式：Q1=KF(tn-tw) K-围护结构的传热系数W/(m2*)F-围护结构的面积 m2tn-室内计算温度 tw室外计算温度 -温差修正系数。2.2.2 围护结构的附加耗热量 a. 朝向修正耗热量：北、东北、西北 010%；东南、西南 -10%-15% 东、西 -5%； 南 -15%-30% b. 风力附加耗热量 该供暖设计不考虑风力附加c. 高度附加耗热量房间高度大于4米 每高出1米附加2%，总的不超过15%。该供暖设计部考虑高度附加。2.2.3冷风渗透耗热量计算 冷风渗透耗热量Q2Q2= 0.278 * Cp * V * w *
11、 (tn - tw) Cp 干空气的定压质量比热容, Cp = 1.0 Kj / (Kg * ) V 渗透空气的体积流量, m3 / h w 室外温度下的空气密度 Kg / m3 tn 室内空气计算温度, ; tw 室外供暖计算温度, ; V 的确定: V=(lLm)l 外门窗缝隙长度, mL 每米门窗缝隙的基准渗风量, m3 / h.m，这里采用的是单层钢窗，L= m3 / h.mm 门窗缝隙的渗风量朝向修正系数2.2.4冷风侵入耗热量 在冬季受风压和热压作用下，冷空气由开启的外门侵入室内。把这部分冷空气加热到室内温度所消耗的热量称为冷风侵入耗热量。 由于流入的冷空气量Vw不易确定，根据经验
12、总结，冷风侵入耗热量可采用外门基本耗热量乘以表中的百分数的简便方法进行计算，即：Q3=NQ1jm W式中 Q1jm外门的基本耗热量，W； N考虑冷风侵入的外门附加率。表中的外门附加率，只适用于短时间开启的，无热风幕的外门。对于开启时间长的外门，冷风侵入量Vw可根据工业通风等原理进行计算，或根据经验公式或图表确定，再按以上公式计算冷风侵入耗热量。此外，对建 筑物的阳台门不必考虑冷风侵入耗热量。外门布置状况附加率一道门65n%两道门（有门斗）80n%三道门（有两个门斗）60n%公共建筑和生产厂房的主要出入口500% 附加率N值: 各个房间的负荷计算见附录12.3供暖系统散热设备的选择计算 2.3.1散热器的选择 供暖系统的散热设备是系统的主要组成部分，它向房间散热以补充房间的热损失，保持室内要求的温度，其中散热器是最为常用的散热设备，供暖系统的热媒通过散热器的壁面，主要以对流的传热方式向房间散热。对散热器的基本要求主要有以下几点： a)热工性能方面的要求，散热器的传热系数值越高，说明其散
