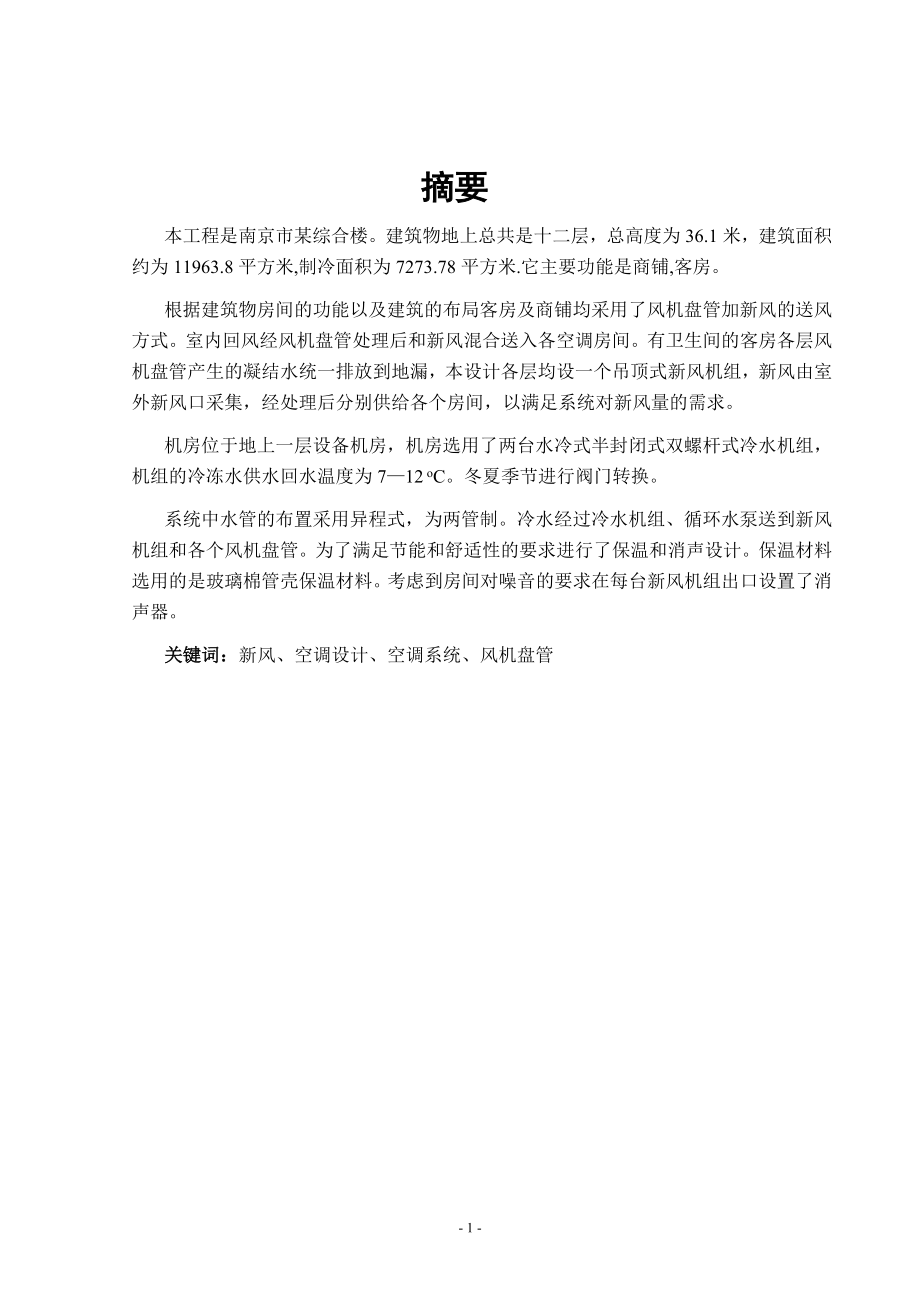

1、摘要本工程是南京市某综合楼。建筑物地上总共是十二层，总高度为36.1米，建筑面积约为11963.8平方米,制冷面积为7273.78平方米.它主要功能是商铺,客房。根据建筑物房间的功能以及建筑的布局客房及商铺均采用了风机盘管加新风的送风方式。室内回风经风机盘管处理后和新风混合送入各空调房间。有卫生间的客房各层风机盘管产生的凝结水统一排放到地漏，本设计各层均设一个吊顶式新风机组，新风由室外新风口采集，经处理后分别供给各个房间，以满足系统对新风量的需求。机房位于地上一层设备机房，机房选用了两台水冷式半封闭式双螺杆式冷水机组，机组的冷冻水供水回水温度为712 oC。冬夏季节进行阀门转换。系统中水管的布
2、置采用异程式，为两管制。冷水经过冷水机组、循环水泵送到新风机组和各个风机盘管。为了满足节能和舒适性的要求进行了保温和消声设计。保温材料选用的是玻璃棉管壳保温材料。考虑到房间对噪音的要求在每台新风机组出口设置了消声器。关键词：新风、空调设计、空调系统、风机盘管AbstractThis project is an compositive building of Nanjing. A total of forty two-story building on the ground, with a total height of 36.1 meters, the floor area of approx

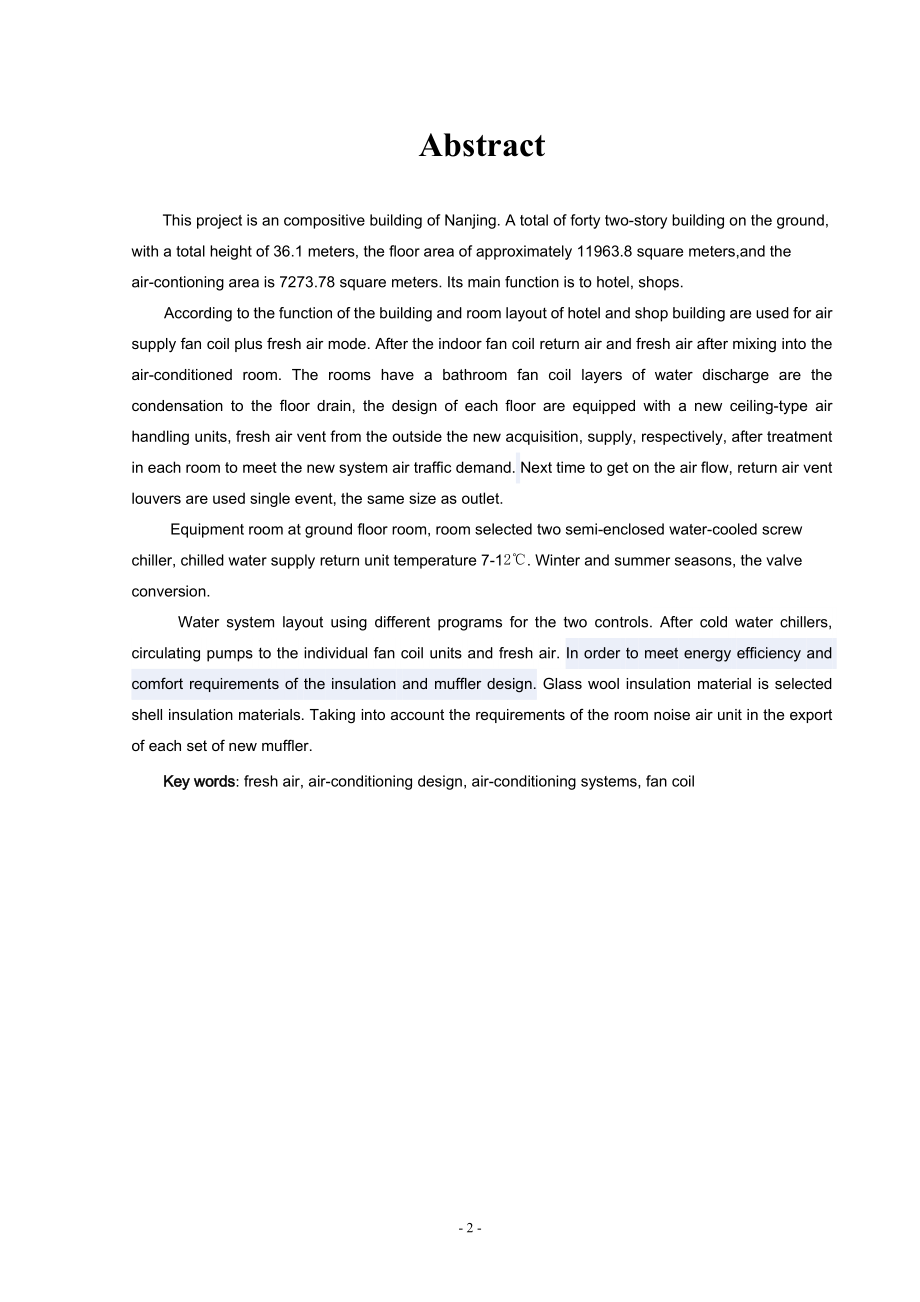

3、imately 11963.8 square meters,and the air-contioning area is 7273.78 square meters. Its main function is to hotel, shops.According to the function of the building and room layout of hotel and shop building are used for air supply fan coil plus fresh air mode. After the indoor fan coil return air and
4、 fresh air after mixing into the air-conditioned room. The rooms have a bathroom fan coil layers of water discharge are the condensation to the floor drain, the design of each floor are equipped with a new ceiling-type air handling units, fresh air vent from the outside the new acquisition, supply,
5、respectively, after treatment in each room to meet the new system air traffic demand. Next time to get on the air flow, return air vent louvers are used single event, the same size as outlet.Equipment room at ground floor room, room selected two semi-enclosed water-cooled screw chiller, chilled wate
6、r supply return unit temperature 7-12. Winter and summer seasons, the valve conversion. Water system layout using different programs for the two controls. After cold water chillers, circulating pumps to the individual fan coil units and fresh air. In order to meet energy efficiency and comfort requi
7、rements of the insulation and muffler design. Glass wool insulation material is selected shell insulation materials. Taking into account the requirements of the room noise air unit in the export of each set of new muffler.Key words: fresh air, air-conditioning design, air-conditioning systems, fan c

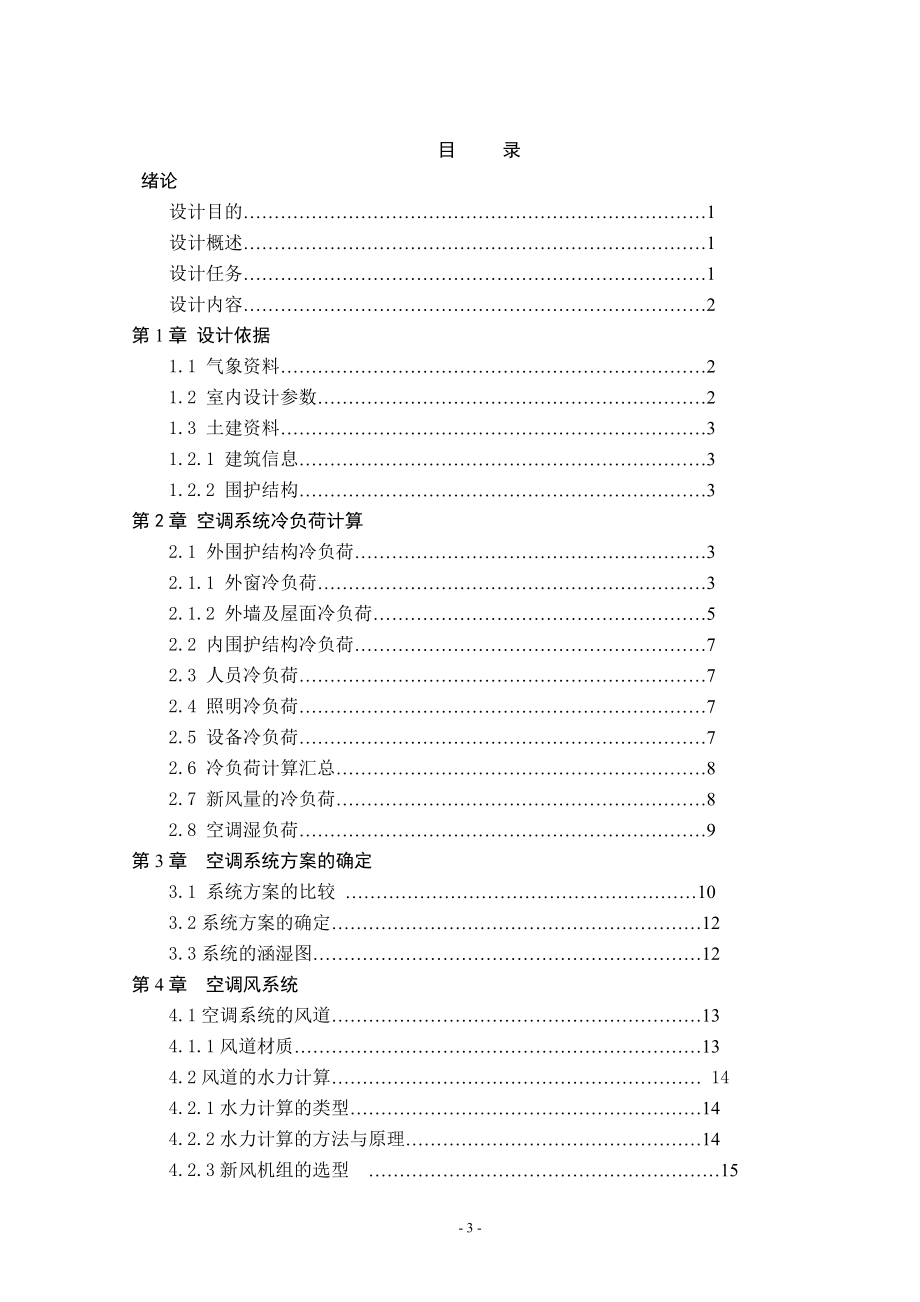

8、oil目 录绪论 设计目的1设计概述1设计任务1设计内容2第1章 设计依据 1.1 气象资料21.2 室内设计参数21.3 土建资料31.2.1 建筑信息31.2.2 围护结构3第2章 空调系统冷负荷计算 2.1 外围护结构冷负荷32.1.1 外窗冷负荷32.1.2 外墙及屋面冷负荷52.2 内围护结构冷负荷72.3 人员冷负荷72.4 照明冷负荷72.5 设备冷负荷72.6 冷负荷计算汇总82.7 新风量的冷负荷82.8 空调湿负荷9第3章 空调系统方案的确定 3.1 系统方案的比较 103.2系统方案的确定123.3系统的涵湿图12第4章 空调风系统 4.1空调系统的风道134.1.1风道
9、材质134.2风道的水力计算 144.2.1水力计算的类型144.2.2水力计算的方法与原理144.2.3新风机组的选型 154.2.4确定新风机组，风机盘管负担的冷量 154.3风口及其气流组织164.3.1气流组织方式164.3.2气流组织计算17第5章 空调水系统设计 5.1各层冷冻水系统的水力计算175.1.1水力计算的主要目的195.1.2管径的确定方法195.1.3供回水环路的压力损失195.2冷冻水泵的选型205.2.1冷冻循环水泵的台数205.2.2循环水泵的流量205.2.3冷水泵的扬程205.2.4空调冷水泵的选型215.3冷水机组的选型215.4冷却水系统225.4.1冷
10、却塔选型225.4.2冷却水泵的选择245.5水系统的设备和附件255.5.1冷凝水管的设计255.5.2膨胀水箱分水器和集水器的选择265.5.3过滤器27第6章 空调冷热源的选择 6.1 方案确定及可行性286.1.1 系统方案286.1.2 方案的可行性286.1.3 选型结果28第7章 空调系统的消声、防振及保温7.1 消声设计 287.2 减振设计297.3 管道的保温30第8章 建筑防排烟设计8.1机械排烟系统的设计要点318.2中庭机械排烟量32第9章 空调热负荷计算9.1 围护结构的基本耗热量引起的热负荷339.2 修正基本耗热量339.3 围护结构传热面积的丈量34第10章
11、自动控制设计10.1 控制范围3410.2 控制方式34谢辞参考文献附录 - 5 -绪论设计目的设计题目南京某高层建筑综合楼楼空调系统工艺设计 设计目的毕业设计是工科学校主要的教学环节之一。通过毕业设计，使学生了解建筑环境与设备工程专业工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力。同时，通过设计巩固所学的理论知识和实际知识，并学习运用这些知识解决工程问题。设计概述设计依据（1）设计任务书；（2）采暖通风与空调设计规范原始资料（1）建筑资料：建筑名称为高层建筑综合楼,总建筑高度为36.1m。面积为 11963.8m2。建筑耐火等级为级。建筑等级为二类。全楼共有地上九层；地上一至五层为商铺；六至九层为客房;地下两层:本工程提供图纸有：建筑平面图，屋顶平面图，立体图，各部分剖面图以及门窗构造、材料图等。
