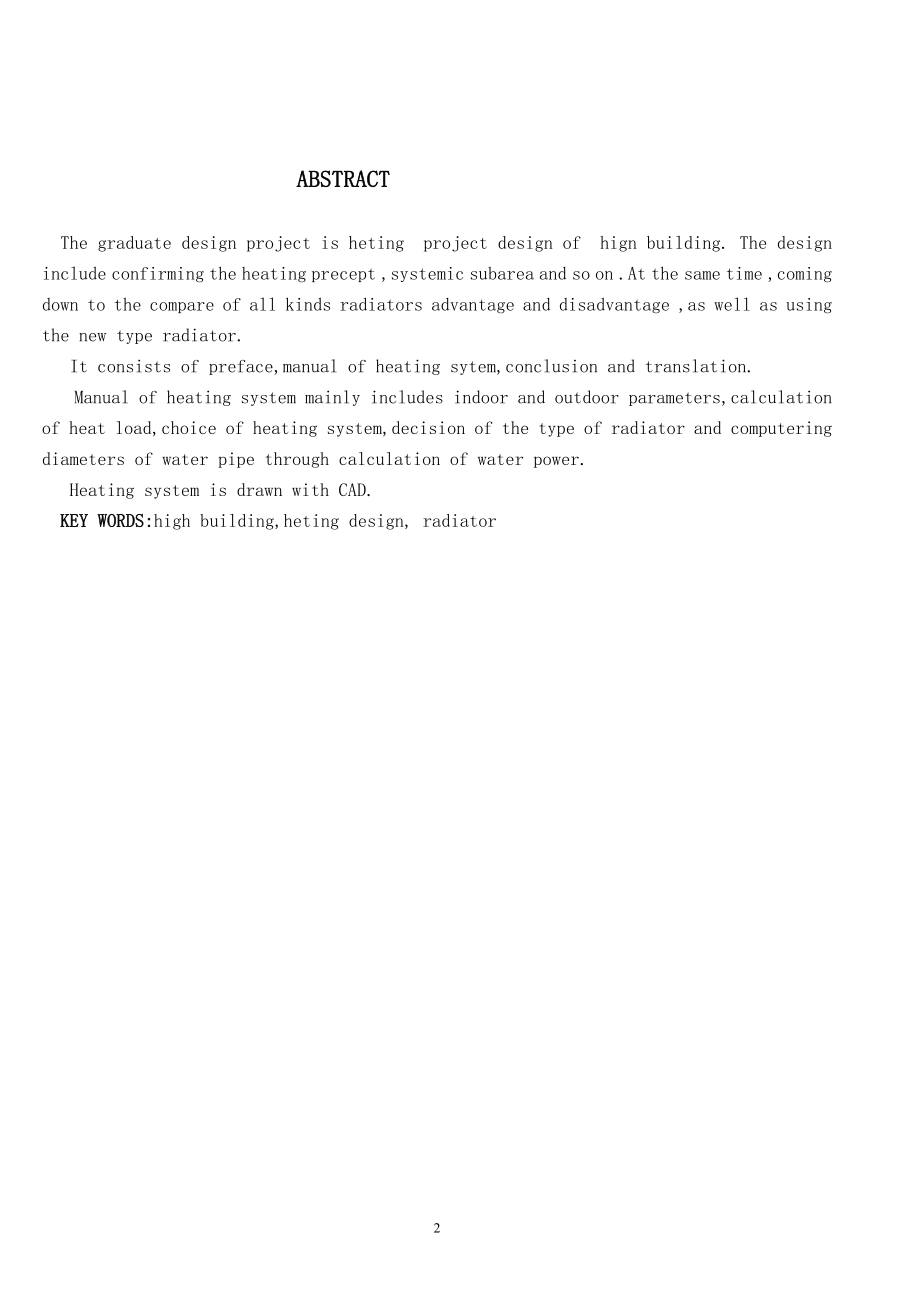

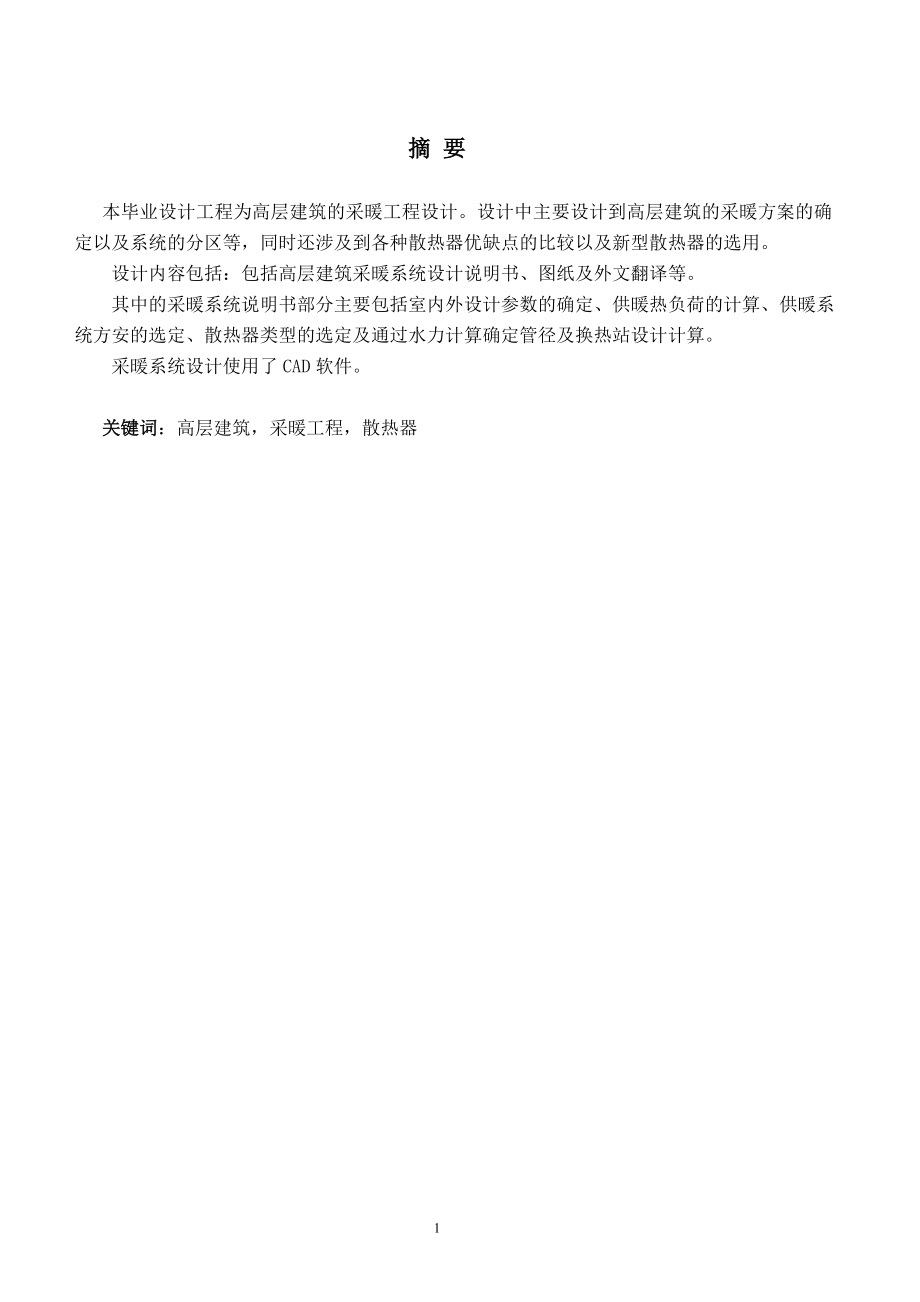

1、摘 要 本毕业设计工程为高层建筑的采暖工程设计。设计中主要设计到高层建筑的采暖方案的确定以及系统的分区等，同时还涉及到各种散热器优缺点的比较以及新型散热器的选用。 设计内容包括：包括高层建筑采暖系统设计说明书、图纸及外文翻译等。 其中的采暖系统说明书部分主要包括室内外设计参数的确定、供暖热负荷的计算、供暖系统方安的选定、散热器类型的选定及通过水力计算确定管径及换热站设计计算。 采暖系统设计使用了CAD软件。关键词：高层建筑，采暖工程，散热器 ABSTRACT The graduate design project is heting project design of hign buildin
2、g. The design include confirming the heating precept ,systemic subarea and so on .At the same time ,coming down to the compare of all kinds radiators advantage and disadvantage ,as well as using the new type radiator.It consists of preface,manual of heating sytem,conclusion and translation.Manual of
3、 heating system mainly includes indoor and outdoor parameters,calculation of heat load,choice of heating system,decision of the type of radiator and computering diameters of water pipe through calculation of water power. Heating system is drawn with CAD. KEY WORDS:high building,heting design, radiat

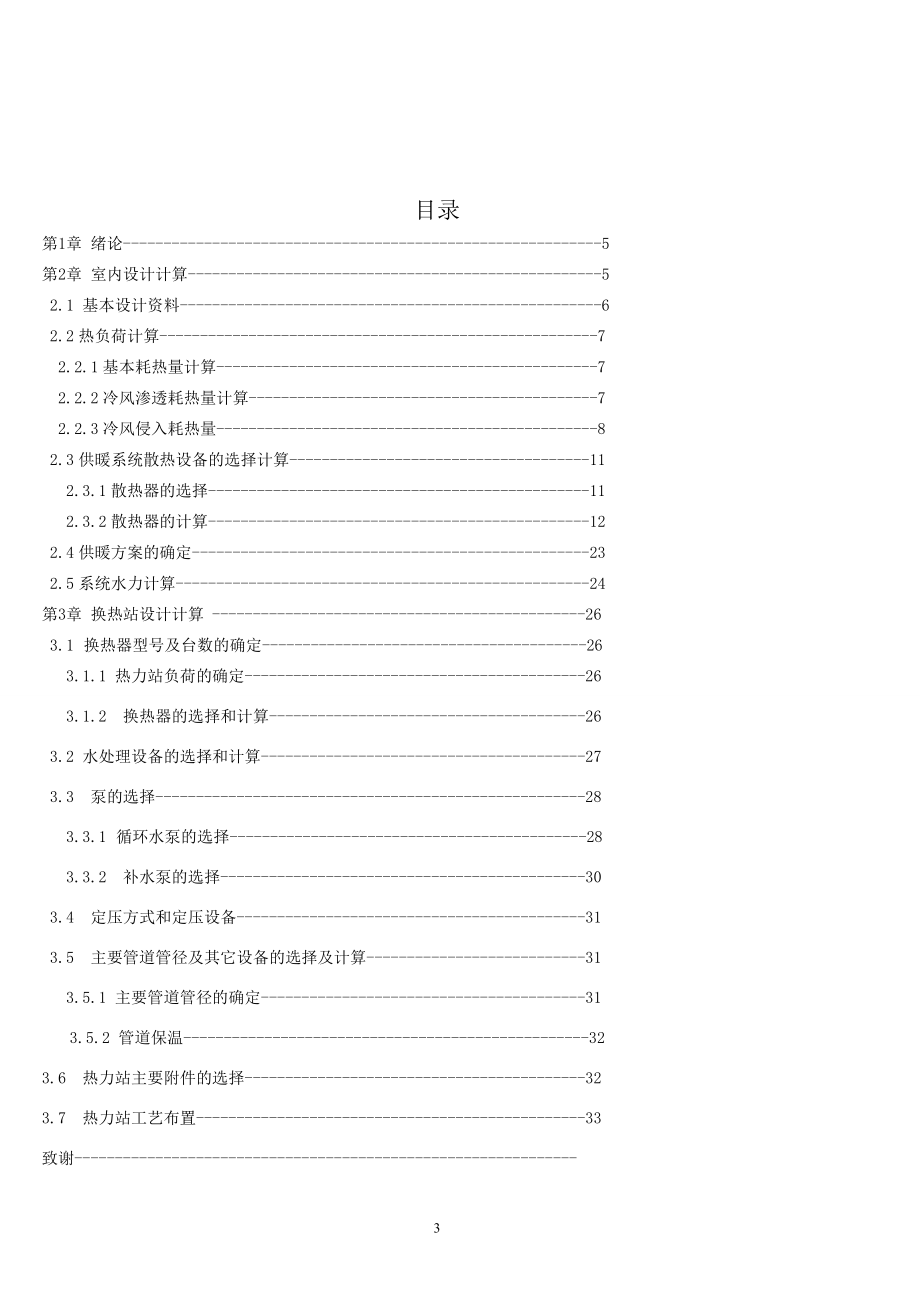

4、or目录第1章 绪论-5第2章 室内设计计算-5 2.1 基本设计资料-6 2.2热负荷计算-7 2.2.1基本耗热量计算-7 2.2.2冷风渗透耗热量计算-7 2.2.3冷风侵入耗热量-8 2.3供暖系统散热设备的选择计算-11 2.3.1散热器的选择-11 2.3.2散热器的计算-12 2.4供暖方案的确定-23 2.5系统水力计算-24第3章 换热站设计计算 -26 3.1 换热器型号及台数的确定-26 3.1.1 热力站负荷的确定-26 3.1.2 换热器的选择和计算-26 3.2 水处理设备的选择和计算-27 3.3 泵的选择-28 3.3.1 循环水泵的选择-28 3.3.2 补水
5、泵的选择-30 3.4 定压方式和定压设备-31 3.5 主要管道管径及其它设备的选择及计算-31 3.5.1 主要管道管径的确定-31 3.5.2 管道保温-323.6 热力站主要附件的选择-323.7 热力站工艺布置-33致谢-参考文献-附录1热负荷计算表-附录2 水力计算表-附录3 局部阻力表- 4 第1章 绪论随着人们生活水平的提高，对室内环境温度提出了更高的要求。特别是新中国成立以后，我国的供暖事业得到了迅速发展。一个建筑物或房间可有各种得热和散失热量的途径。当建筑物或房间的失热量大于得热量时，为了保持室内在要求温度下的热平衡，需要由供暖通风系统补给热量，以保证室内要求的温度。本次毕
6、业设计的研究对象和主要内容是以热水为热媒的建筑物集中供热系统。本文首先根据基本设计资料计算了五层教学楼的热负荷，然后根据热负荷及建筑物的形式等条件，提出了供暖系统设计方案机械循环单管式同程系统，选择布置了供暖管网系统，绘制出了该系统的平面图和系统图，还对该系统进行了水力计算，选择管径和流速，使管网系统较好地符合了水力平衡要求。最后还计算了散热器的片数，并布置了散热器。第2章 室内设计计算2.1基本设计资料 1 建筑物各层计算层高：一层：4m 二层九层：3.4m 2 气象条件北京市供暖室外计算温度 = -9北京市冬季室外平均风速 = 2.7m/s 3 设计要求室内计算温度：办公室： =18 休息
7、室=16 走廊=16 楼梯 =16 厕所 4 围护结构条件（以下计算过程中相关数据根据课程设计指导书上的数据计算得出）查设计手册有： ./W ./W济南市累年最低日平均温度为： 、外墙（内外抹灰25mm）：（需校核） 查得 D=查设计手册得围护结构为型得：./W W/./W./W 满足暖通规范规定。、屋面为25mm木屑板。上铺50mm的防腐木屑，：（需校核） 查得 算得：W/查设计手册得围护结构为型 ./W./W 满足暖通规范规定。、外窗：C1型（1500*1500）mm 双层钢窗 传热系数：K=3.26W/外窗缝隙的计算长度：L=12mC2型（2000*1500）mm 双层钢窗 传热系数：K
8、=3.26W/外窗缝隙的计算长度：L=12m、外门：（实体木制）（2000*2000）mm 传热系数：K=4.65 W/外门缝隙的计算长度：L=10m2.2 热负荷计算 2.2.1基本耗热量计算 围护结构基本耗热量计算 公式： 2.2.2 冷风渗透耗热量计算 冷风渗透耗热量 = 0.278 * Cp * V * w * (tn - tw) Cp 干空气的定压质量比热容, Cp = 1.0 Kj / (Kg * ) V 渗透空气的体积流量, m3 / h w 室外温度下的空气密度 Kg / m3 tn 室内空气计算温度, ; tw 室外供暖计算温度, ; V 的确定: l 外门窗缝隙长度, mL
9、 每米门窗缝隙的基准渗风量, m3 / h.m，这里采用的是平开铝窗，L=0.06 m3 / h.mm 门窗缝隙的渗风量综合修正系数,m 的确定: m = Cr * Cf * ( pow(n, 1/b) + C ) * ChCr 热压系数,Cf 风压差系数, m / s, 当无实测数据的时候,可取 0.7C 作用于门窗分析两侧的有效热压差和有效风压差之比;Ch 高度修正系数, 可按下式计算Ch = 0.3 * pow( h, 0.4 )h 计算门窗的中心线的标高.C 的确定 C = 70 * (hz - h)/Cf * v10 * v10 * pow( h, 0.4) * (tn - tw)/(273 + tn)hz 热压单独作用下, 建筑物中和界的标高, mtn建筑物内形成热压作用的竖井计算温度.在计算m值和c值时，应注意：a) 如计算得出C-1时，即（1C）0，则表示在计算层处，即使处于主导风向朝向（n1）的门窗也无冷风渗入，或已有室内空气渗出。此时同一楼层所有朝向门窗冷风渗透量，均为零值
