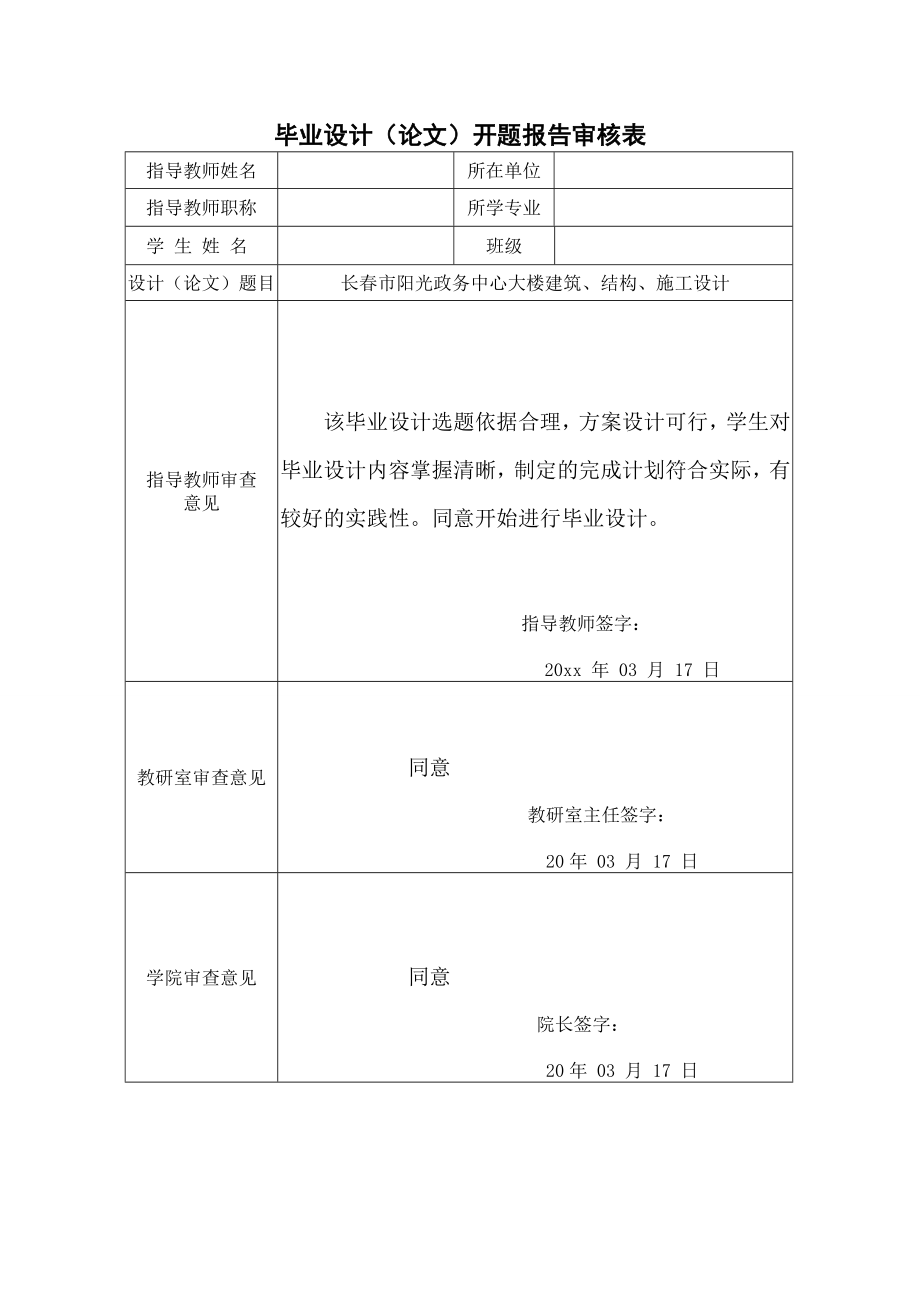

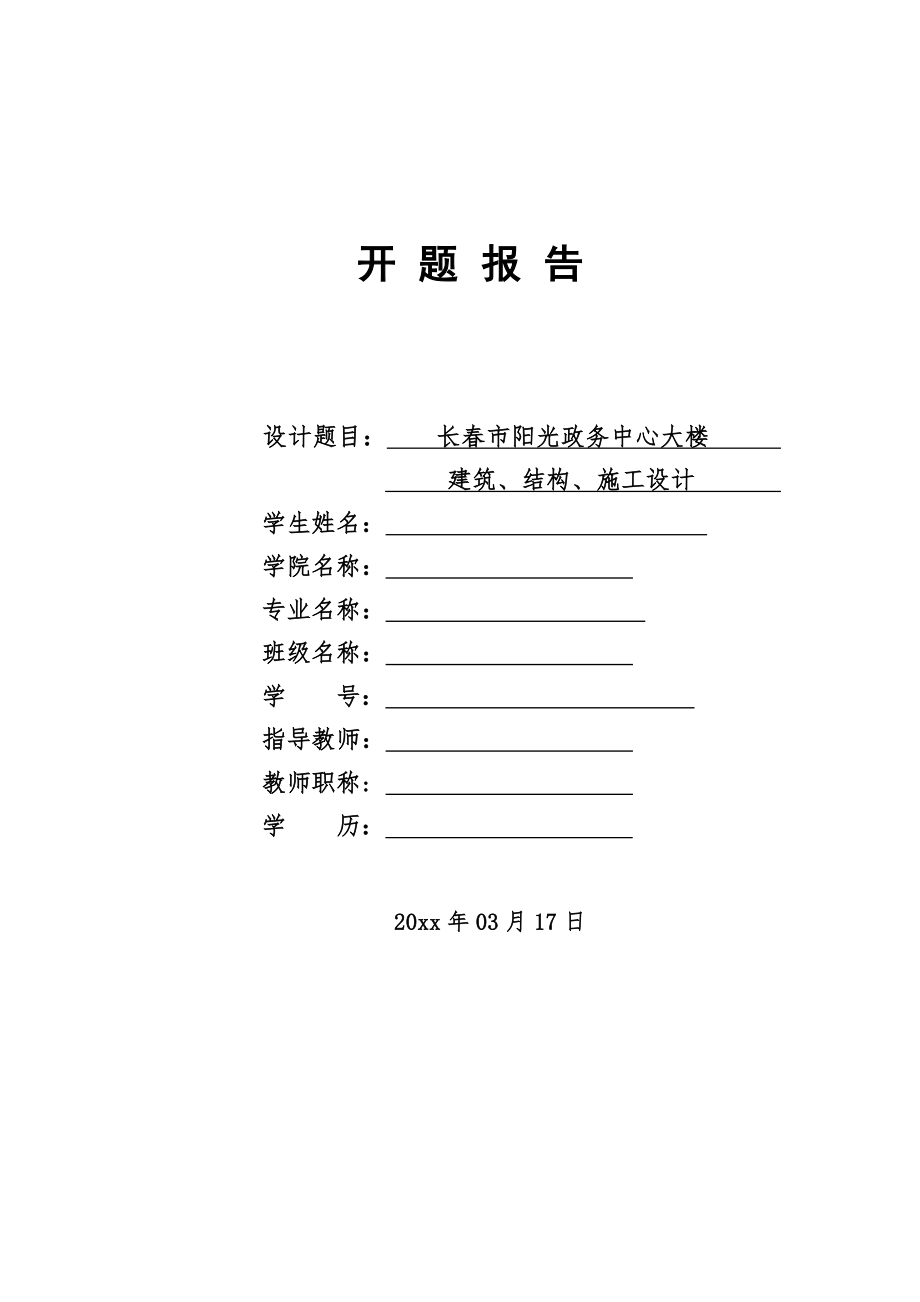

1、 开题报告 设计题目： 长春市阳光政务中心大楼 建筑、结构、施工设计 学生姓名： 学院名称： 专业名称： 班级名称： 学 号： 指导教师： 教师职称: 学 历： 20xx年03月17日毕业设计（论文）开题报告审核表指导教师姓名所在单位指导教师职称所学专业学 生 姓 名班级设计（论文）题目长春市阳光政务中心大楼建筑、结构、施工设计指导教师审查意见该毕业设计选题依据合理，方案设计可行，学生对毕业设计内容掌握清晰，制定的完成计划符合实际，有较好的实践性。同意开始进行毕业设计。指导教师签字： 20xx 年 03 月 17 日教研室审查意见同意 教研室主任签字：20年 03 月 17 日学院审查意见同意

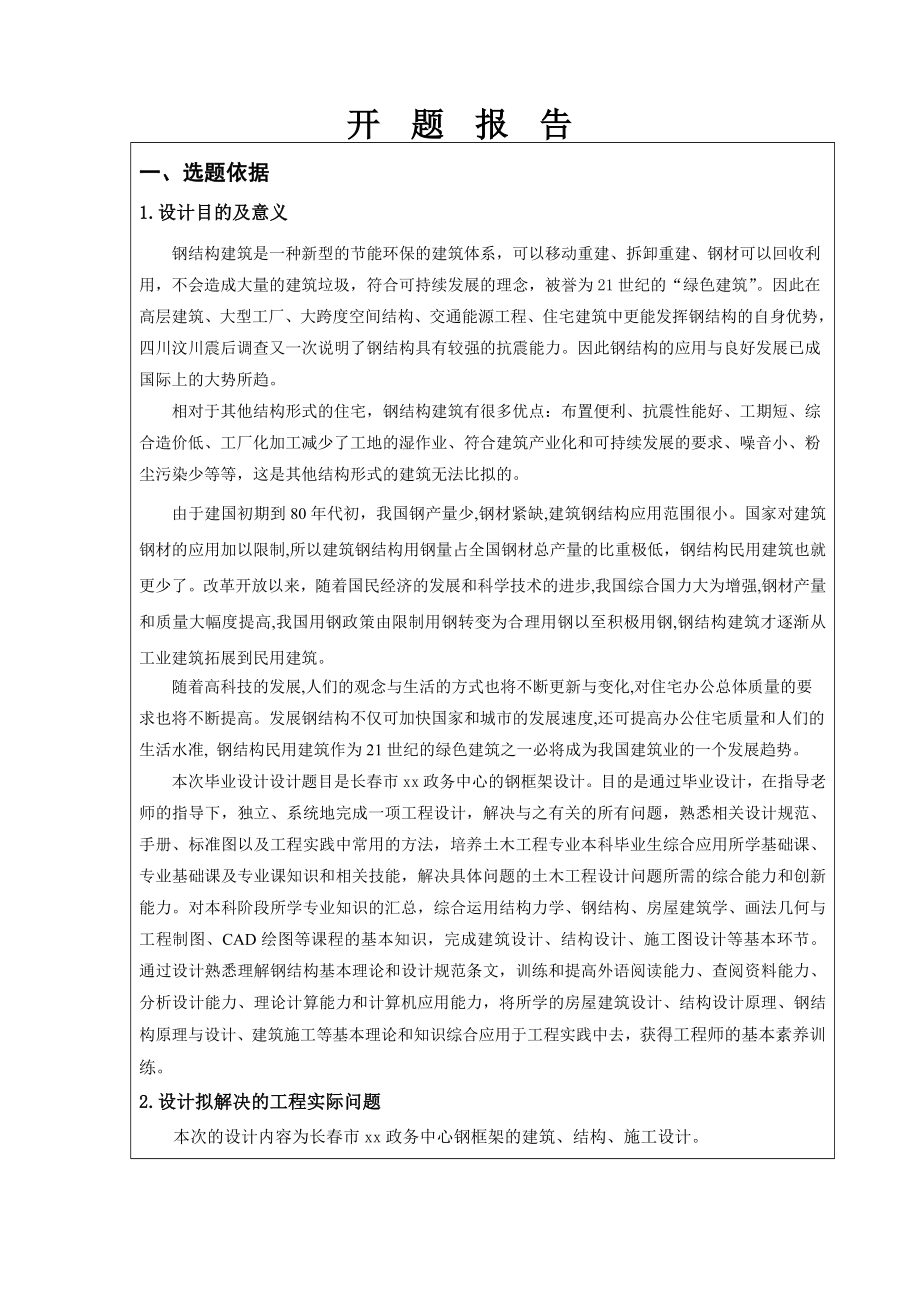

2、院长签字：20年 03 月 17 日开题报告一、选题依据1.设计目的及意义钢结构建筑是一种新型的节能环保的建筑体系，可以移动重建、拆卸重建、钢材可以回收利用，不会造成大量的建筑垃圾，符合可持续发展的理念，被誉为21世纪的“绿色建筑”。因此在高层建筑、大型工厂、大跨度空间结构、交通能源工程、住宅建筑中更能发挥钢结构的自身优势，四川汶川震后调查又一次说明了钢结构具有较强的抗震能力。因此钢结构的应用与良好发展已成国际上的大势所趋。相对于其他结构形式的住宅，钢结构建筑有很多优点：布置便利、抗震性能好、工期短、综合造价低、工厂化加工减少了工地的湿作业、符合建筑产业化和可持续发展的要求、噪音小、粉尘污染少
3、等等，这是其他结构形式的建筑无法比拟的。 由于建国初期到80年代初，我国钢产量少,钢材紧缺,建筑钢结构应用范围很小。国家对建筑钢材的应用加以限制,所以建筑钢结构用钢量占全国钢材总产量的比重极低，钢结构民用建筑也就更少了。改革开放以来，随着国民经济的发展和科学技术的进步,我国综合国力大为增强,钢材产量和质量大幅度提高,我国用钢政策由限制用钢转变为合理用钢以至积极用钢,钢结构建筑才逐渐从工业建筑拓展到民用建筑。随着高科技的发展,人们的观念与生活的方式也将不断更新与变化,对住宅办公总体质量的要求也将不断提高。发展钢结构不仅可加快国家和城市的发展速度,还可提高办公住宅质量和人们的生活水准, 钢结构民用
4、建筑作为21世纪的绿色建筑之一必将成为我国建筑业的一个发展趋势。本次毕业设计设计题目是长春市xx政务中心的钢框架设计。目的是通过毕业设计，在指导老师的指导下，独立、系统地完成一项工程设计，解决与之有关的所有问题，熟悉相关设计规范、手册、标准图以及工程实践中常用的方法，培养土木工程专业本科毕业生综合应用所学基础课、专业基础课及专业课知识和相关技能，解决具体问题的土木工程设计问题所需的综合能力和创新能力。对本科阶段所学专业知识的汇总，综合运用结构力学、钢结构、房屋建筑学、画法几何与工程制图、CAD绘图等课程的基本知识，完成建筑设计、结构设计、施工图设计等基本环节。 通过设计熟悉理解钢结构基本理论和
5、设计规范条文，训练和提高外语阅读能力、查阅资料能力、分析设计能力、理论计算能力和计算机应用能力，将所学的房屋建筑设计、结构设计原理、钢结构原理与设计、建筑施工等基本理论和知识综合应用于工程实践中去，获得工程师的基本素养训练。2.设计拟解决的工程实际问题本次的设计内容为长春市xx政务中心钢框架的建筑、结构、施工设计。开题报告 对于高层钢框架建筑设计，在已给设计条件的基础上，进行建筑方案设计，进行防火设计、高层结构的采光通风设计，重点解决梁与柱、墙与梁柱等节点的连接，解决满足施工要求的平、立、剖面图、楼梯及节点等施工图。对于高层钢框架结构设计，在建筑设计的基础上，进行结构布置、一榀框架内力计算及梁
6、、柱截面设计、基础设计、节点设计。最终解决结构平面布置图及楼板配筋图、框架梁、柱设计图、基础平面布置图及柱脚节点详图、节点详图绘制。对于高层钢框架施工设计，在建筑、结构设计的基础上，根据本工程建筑施工图及结构施工图进行工程量清单计算，进行工程投标报价、以及进行施工方案设计，绘制施工现场平面布置图，解决施工现场交通道路问题，编制施工进度计划，最后按设计项目与承包意向编制一份完整的投标书。3.设计拟应用的现场资料综述1）、建筑总平面图：长春市佳信政务中心平面位置图2）、地质勘察报告1、场地工程地质条件概述建筑场地位于市区内，场地地势平坦，由钻探资料探明场区地层由上而下分别为：（1）杂填土：含有大量
7、砖石碎块和人工垃圾，厚约1.3米；（2）粘土：棕黄色，稍湿，呈可塑状态，厚约3.0米；开题报告（3）淤泥质土：黑灰色，含有大量腐植质，呈流塑状态，厚约5.0米；（4）粉细砂：呈中密状态，厚约2.1米。（5）中砂：呈中密状态，未穿透。2、地下水情况本场区地下水属潜水，水位高程为-2.5米，略受季节的影响，但变化不大。根据该场区原有测试资料，地下水无腐蚀性。3、工程地质条件评价（1）本场地地层条件评价如下：杂填土：物质成分复杂，承载力低，压缩性不均匀，不能作为基础持力层。粘土：处于可塑状态，有一定的承载力，可支撑四、五层建筑物，当建筑物荷载较大时，作为基础持力层将增加基础造价。淤泥质土：含水量高，
8、孔隙比大，属高压缩性土，不能作为基础持力层。粉细砂：承载力较高，可作为桩基持力层。中砂：承载力较高，可作为桩基持力层。（2）建议当建筑物荷载不大时，可采用天然地基上浅基础方案，将基础埋置于粘土中，但在基础设计中，应考虑软弱下卧层的影响；如采用桩基，可将桩基置于粉细纱或中砂中。4.设计拟应用的文献综述1包世华.结构力学(下册).武汉：武汉理工大学出版社，2008. P46,多结点的力矩分配渐进运算：用力矩分配法计算多结点的连续梁和无侧移刚架，应用本方法可逐步渐进求出杆端弯矩，通常分配两次传递一次，即可求出梁端或柱端弯矩。2窦立军.建筑结构抗震.北京：机械工业出版社，2006.P44，底部剪力法：
9、底部剪力法属于一种近似方法，是针对某些建筑结构的振动特点提出的简化方法。以下两类建筑可采用底部剪力法进行抗震计算：1）、高度不超过40m，以剪切变形为主且质量和刚度沿高度分布比较均匀的结构。2）、近似于单质体系的结构。3陈志华.钢结构原理与设计.天津：天津大学出版社，2011.P72，对接焊缝的构造与计算；P76，螺栓连接；P144，梁的整体稳定；P200,压弯构件（框架柱）的设计。5.设计相关技术的国内外现状 国内钢结构住宅出现的时间并不长，对其的研究也是处于初级阶段。假值得庆幸的是，进入新世纪后，不管是政府，还是生产设计单位都将钢结构住宅的推广工作提到了日常的工作日程上来。国内对钢结构住宅
10、的重视程度日益加深，钢结构住宅越来越多的出现在全国各地，对钢结构住宅相关技术的研究工作也在各地的研究单位如火如荼地开展起来了。 从上世纪初到现在，美国的高层和超高层建筑（一般为办公楼、旅馆、公寓）广泛采用钢结构体系，在住宅方面主要开发23层层数较少的轻钢结构体系别墅，也有部分68层的群体住宅建筑，结构形式主要采用交错桁架体系。1994年美国加州北岭发生大地震，大量木结构、钢筋混凝土结构房屋及部分桥梁构筑物倒塌，而钢结构建筑未发现倒塌现象，钢结构住宅结构性能方面的价值得到了普遍肯定。根据AISI的统计美国在普通的低层民用住宅中采用轻钢结构，特别是采用镀锌轻钢龙骨作为承重结构体系应用于住宅建造所占
11、比例，从90年代的5已经旋展到现在的25左右。在法国，直到第二次世界大战前，在钢结构住宅建筑方面，除了应总状态下的短暂发展和个别先驱者的探索和试验，总的来看，进展不大，除了个别公寓、小住宅等单个建筑物中由于采用了钢构架，在一定程度上提高了建筑工业化程度外，建筑业基本上仍然是传统的手工业方式。20世纪50年代以后，建筑铜材的发展有了很大突破，色彩丰富而耐久的彩色压型钢板的出现以及型钢和冷弯型钢的问世，大大地推动了钢结构住宅的发展，由单独设计，造价昂贵的高级私人寓所转向面向大众的钢结构住宅的体系化生产。其中以法国巴黎PortedesLilas公寓大楼为代表，其结构体系为多层门式框架，在地面焊接组装
12、，吊装就位后再铺预制混凝土，楼板也在现场预制。此后沙西利斯新镇的HiaisondesJeunes大厦、巴黎RueCroulabarbe丈街的高层公寓大楼、昔蒂乌克斯的Boicldicuresidential住宅群等一系列颇具建筑艺术特色的住宅建筑拔地而起，显示了钢结构在住宅领域应用的旺盛的生命力。目前，我国钢结构住宅产业有关规范和标准已经出台，为钢结构民用建筑进一步发展提供了较好的物质和技术基础。国家建设部2001年科学技术项目计划中，列出了18项钢结构住宅建筑体系与关键技术的科研攻关项目，分别由各科研院校和企业承担，包括清华大学、湖南大学、冶金部建筑研究总院、巾国建筑科学研究所、中国建筑标准
13、设计研究所、大连思达钢结构工程有限公司、阿依艾工程软件（大连）有限公司等，它们分别在标准的编制与研究方面进行了探索。开题报告开题报告2002年建成的北京金宸公寓3号楼、4号楼是建设部批准的“钢结构住宅示范工程”位于北京“金融街”。地下2层，地上13层。建筑总面积约55万平米，3号楼建筑总高度为38987米。4号楼为395米，其中标准层层高为29米。结构形式采用钢框架程凝土核心筒结构体系。3、4号楼钢柱截面尺寸为300400的箱型柱，外墙采用ALC板，外挂铝质装饰板，岩棉保温，内隔墙采用增墙石膏砌块。楼板为钢筋混凝土现浇板。设备上采用了中央吸尘系统和户式中央空调系统，是国内迄今售价最高的钢结构住
14、宅。2003年投入使用的北京亦庄青年公寓小区是46层的公寓群，结构体系为：框架一混凝土核心简体系。核心筒中暗设型钢柱。粱、柱采用型钢，断面柱：200200、梁100150，楼板采用压型钢板组合楼板，外墙采用250厚加气砼块砌筑。目前，国内建筑业生产效率较低，尚属劳动密集型产业，而钢结构往宅属于高技术高效率的产业，加快对钢结构住宅的研究，将促进建筑业向技术密集型产业转化，并将带动建材、冶金、信息机械尤其是钢铁企业的发展。我国钢结构建筑虽达到了一定的水准，但在材料、工艺设计手段等方面与发达国家相比仍存在不少差距，在有些领域尚属空白，如大跨度开合空间结构等。我国钢结构建筑发展前景展望从发达国家钢结构建筑的发展轨迹结合我国的实际，不难看出我国钢结构发展前景光明。有专家预言：钢结构住宅将成为建筑现代化发展的一个重要标志，21世纪钢结构将占领广阔的建筑市场。二、设计方案及技术路线1、建筑设计：熟悉设计任务书，收集相关建筑设计资料，初步确定建筑方案，根据建筑方案画建筑草图，检查方案是否符合设计要求，是否满足相关规范要求，否则修改方案，直至满足要求。建筑方案确定以后，根据建筑方案绘制满足施工要求的平面图、立面图、剖面图、楼梯及节点等
