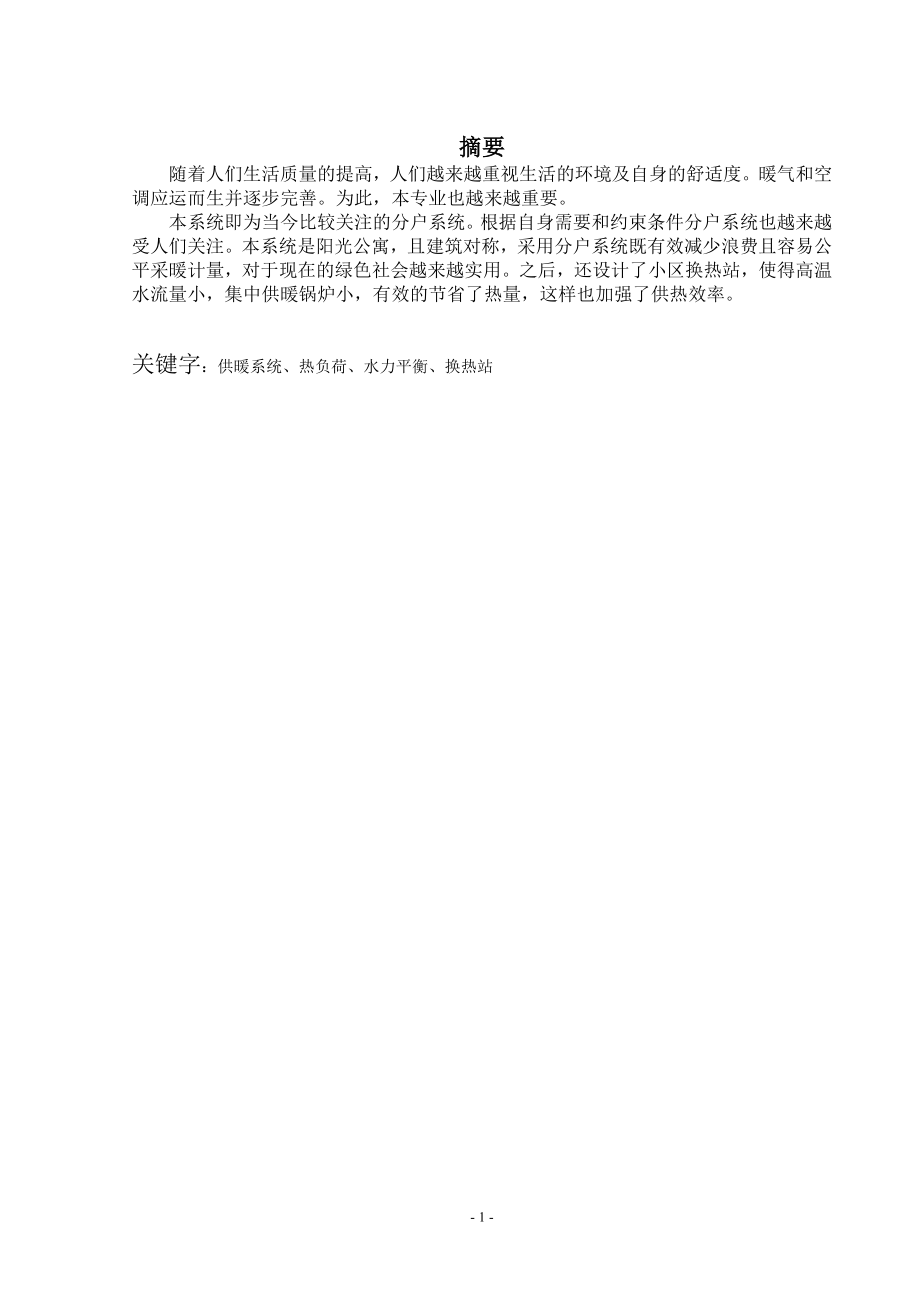

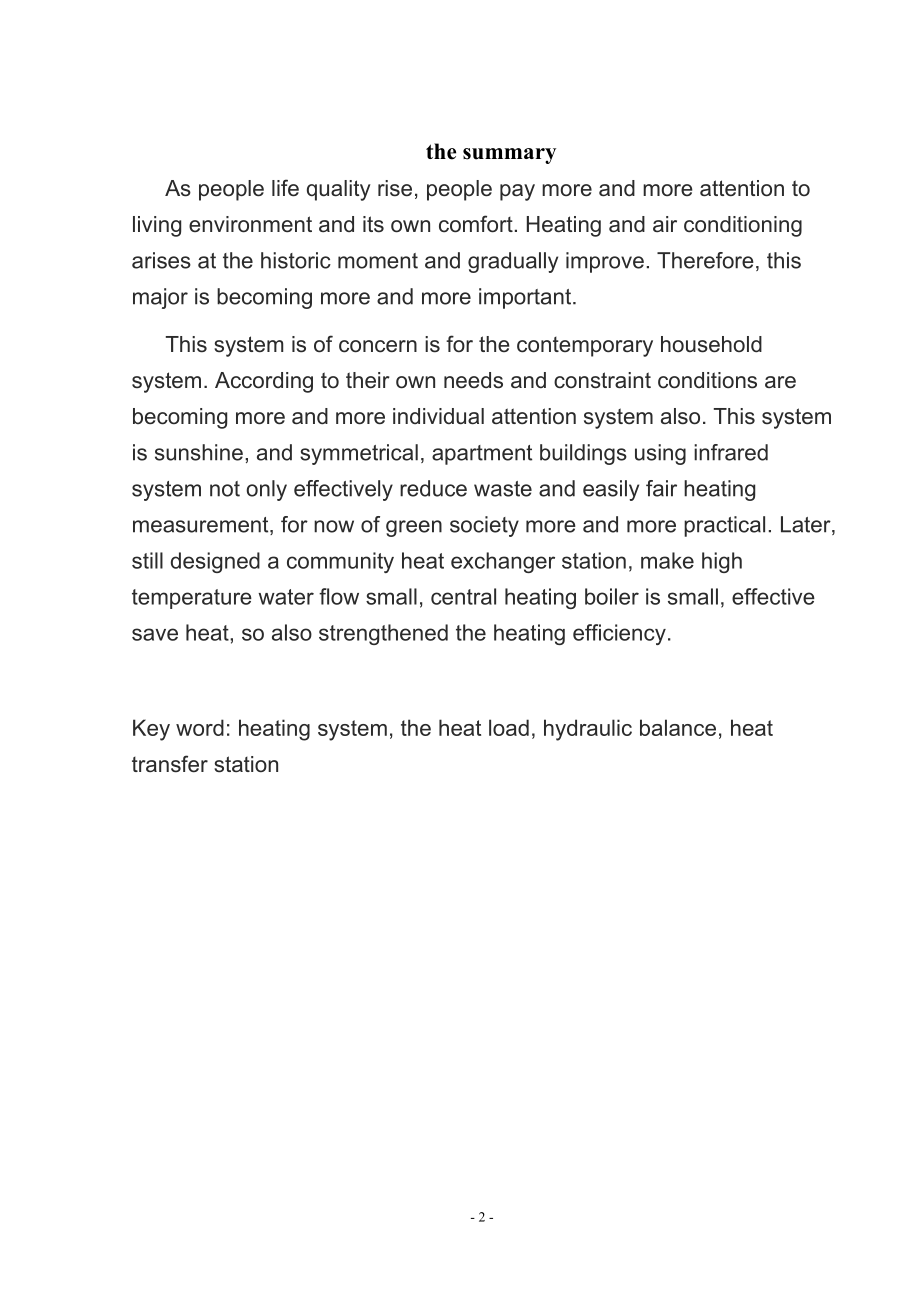

1、摘要随着人们生活质量的提高，人们越来越重视生活的环境及自身的舒适度。暖气和空调应运而生并逐步完善。为此，本专业也越来越重要。本系统即为当今比较关注的分户系统。根据自身需要和约束条件分户系统也越来越受人们关注。本系统是阳光公寓，且建筑对称，采用分户系统既有效减少浪费且容易公平采暖计量，对于现在的绿色社会越来越实用。之后，还设计了小区换热站，使得高温水流量小，集中供暖锅炉小，有效的节省了热量，这样也加强了供热效率。关键字：供暖系统、热负荷、水力平衡、换热站the summaryAs people life quality rise, people pay more and more attenti
2、on to living environment and its own comfort. Heating and air conditioning arises at the historic moment and gradually improve. Therefore, this major is becoming more and more important. This system is of concern is for the contemporary household system. According to their own needs and constraint c
3、onditions are becoming more and more individual attention system also. This system is sunshine, and symmetrical, apartment buildings using infrared system not only effectively reduce waste and easily fair heating measurement, for now of green society more and more practical. Later, still designed a

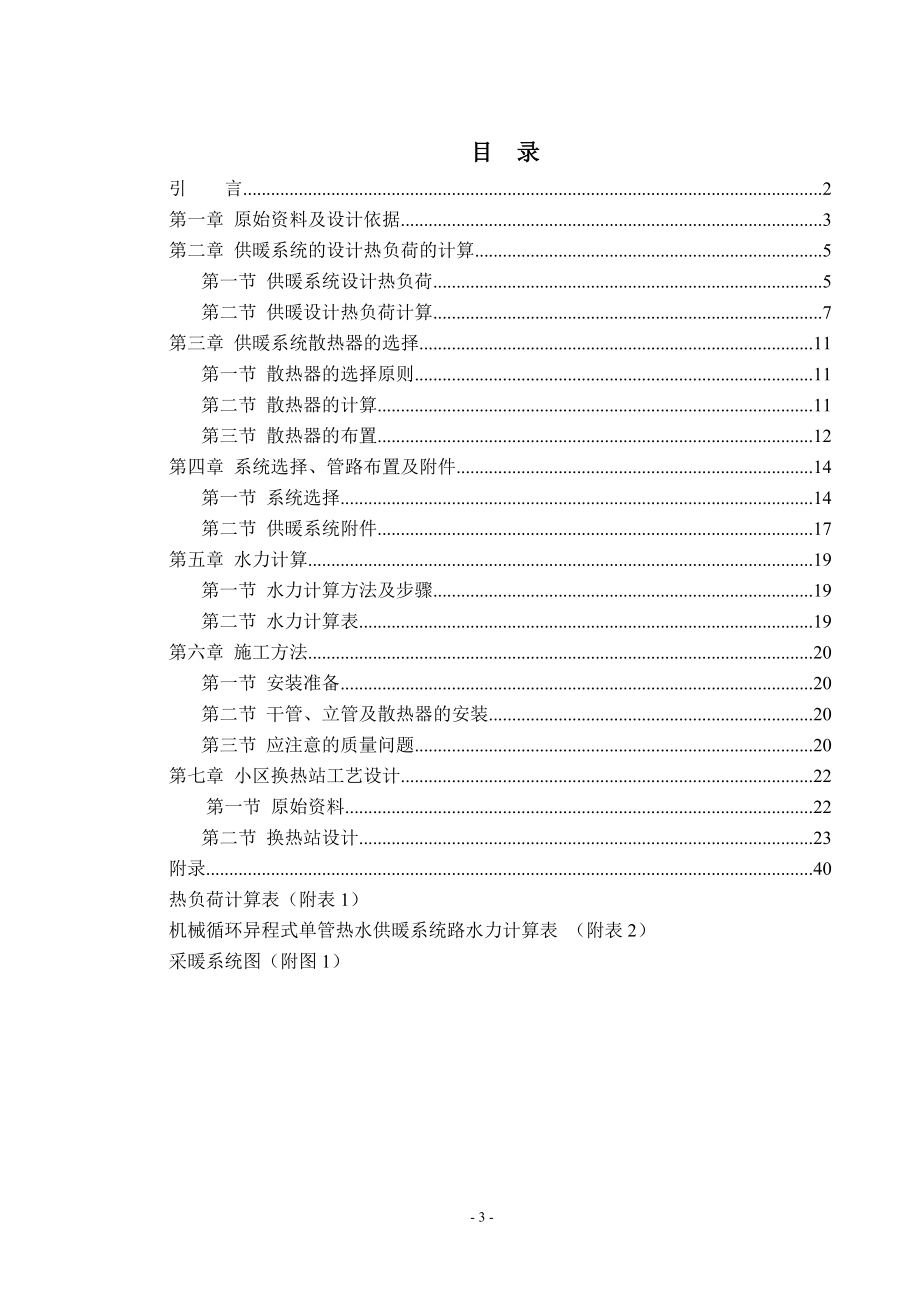

4、community heat exchanger station, make high temperature water flow small, central heating boiler is small, effective save heat, so also strengthened the heating efficiency. Key word: heating system, the heat load, hydraulic balance, heat transfer station 目 录引 言2第一章 原始资料及设计依据3第二章 供暖系统的设计热负荷的计算5第一节 供暖
5、系统设计热负荷5第二节 供暖设计热负荷计算7第三章 供暖系统散热器的选择11第一节 散热器的选择原则11第二节 散热器的计算11第三节 散热器的布置12第四章 系统选择、管路布置及附件14第一节 系统选择14第二节 供暖系统附件17第五章 水力计算19第一节 水力计算方法及步骤19第二节 水力计算表19第六章 施工方法20第一节 安装准备20第二节 干管、立管及散热器的安装20第三节 应注意的质量问题20第七章 小区换热站工艺设计22第一节 原始资料22第二节 换热站设计23附录40热负荷计算表（附表1）机械循环异程式单管热水供暖系统路水力计算表 （附表2）采暖系统图（附图1）- 3 -引 言
6、随着人们生活水平的提高，对室内环境温度提出了更高的要求。特别是新中国成立以后，我国的供暖事业得到了迅速发展。一个建筑物或房间可有各种得热和散失热量的途径。当建筑物或房间的失热量大于得热量时，为了保持室内在要求温度下的热平衡，需要由供暖通风系统补给热量，以保证室内要求的温度。本次毕业设计的研究对象和主要内容是以热水为热媒的办公建筑物集中供热系统。本文首先根据基本设计资料计算了六层办公楼的热负荷，然后根据热负荷及建筑物的形式等条件，提出了供暖系统设计方案机械循环单管式同程系统，选择布置了供暖管网系统，绘制出了该系统的平面图和系统图，还对该系统进行了水力计算，选择管径和流速，使管网系统较好地符合了水
7、力平衡要求。最后还计算了散热器的片数，并布置了散热器。第一章 原始资料及设计依据一、原始资料1、建筑名称：阳光公寓建筑楼 所在地点：石家庄市2、土建条件：各层平面图，立面图。二、工程概况该办公楼位于太原市，是某机构的办公楼的供暖工程，共六层，每层均高2.9米。外墙：200mm厚的钢筋混凝土墙，南北墙由外到内依次是90mm厚的钢丝网架聚苯板保温层。K=0.6W/ .，属于II类；东西墙由外到内依次是130mm厚的钢丝网架聚苯板保温层，K=0.6W/ .，属于II类。内墙：均为200mm厚的加气混凝土砌块墙，K=0.97W/ .外窗：C-1：双层推拉铝合金窗，尺寸（宽高）为1.5 m1.5m，可开
8、启部分的缝隙总长为7.5m，K=2.8W/ .； C-2：塑料窗框80系列中空玻璃带纱窗（推拉窗），尺寸（宽高）为1.8 m1.5m，可开启部分的缝隙总长为8.1m，K=2.8W/ .； C-3：塑料窗框80系列中空玻璃带纱窗（推拉窗），尺寸（宽高）为0.6 m0.9m，可开启部分的缝隙总长为3.9m，K=2.8W/ .； C-4：塑料窗框80系列中空玻璃带纱窗（推拉窗），尺寸（宽高）为1.25 m2.24m，可开启部分的缝隙总长为9.22m，K=2.8W/ .； C-5：塑料窗框80系列中空玻璃带纱窗（推拉窗），尺寸（宽高）为1.2 m1.2m，可开启部分的缝隙总长为6m，K=2.8W/ .
9、；pc-1: 塑料窗框80系列中空玻璃带纱窗（外凸推拉窗），尺寸（宽高）为1.5 m1.5m，可开启部分的缝隙总长为7.5m，K=2.8W/ .； Pc-2:塑料窗框80系列中空玻璃带纱窗（外凸推拉窗），尺寸（宽高）为1.8 m1.5m，开启部分的缝隙总长为8.1m，K=2.8W/ .屋顶：厚度为3mmSBS双层改性沥青防水卷材（聚酯胎）。K=0.,498 W/m，属于III类地面：贴土非保温地面。K值按划分地带计算。地带K (W/ .)第一地带0.47第二地带0.23第三地带0.12三、设计内容。1、供暖系统的设计2、散热器的选择3、室内热水供暖系统的水力计算。四、石家庄市气象条件室外计算气
10、象资料: 北纬 3727， 东经 11330， 海拔723.9米；大气参数： 冬季101.69kPa 夏季99.56kPa；室外供热计算温度 -8冬季室外平均风速:1.8m/s。冬季室内采暖设计温度：公寓：18 走廊：14 ；楼梯：14对于本工程设计计算时室内温度采用如下数据：公寓：18 走廊：14 ；楼梯：14第二章 供暖系统的设计热负荷计算供暖系统设计热负荷是供暖设计最基本的数据。它直接影响供暖系统方案的选择、供暖管道管径和散热器等设备的确定、关系到供暖系统的使用和经济效果。第一节 供暖系统设计热负荷一、供暖系统设计热负荷供暖系统的热负荷是指在某一室外温tw下，为了达到要求的室内温度tn，
11、供暖系统在单位时间内向建筑物供给的热量。它是随着建筑物得失热量的变化而变化的。供暖系统的设计热负荷是指在某一室外温度tw下，为了达到要求的室内温度tn，供暖系统在单位时间内向建筑物供给的热量Q。它是设计供暖系统的最基本依据。冬季供暖通风系统的热负荷，应根据建筑物或房间的得失热量确定：失热量有：1、围护结构传热耗热量Q1；2、加热由门，窗缝隙渗入室内的冷空气的耗热量Q2，称冷风渗透耗热量；3、加热由门孔洞及相邻房间侵入的冷空气的耗热量Q3，称冷风侵入耗热量；4、水分蒸发的耗热量Q4；5、加热由外部运入的冷物料和运输工具的耗热量Q5；6、 通风耗热量Q6。得热量有：7、生产车间最小负荷班的工艺设备
12、散热量Q7；8、非供暖通风系统的其他管道和热表面的散热量Q8；9、热物料的散热量Q9；10、太阳辐射进入室内的热量Q10。对于没有由于生产工艺所带来得失热量而需设置通风系统的建筑物，建筑物或者房间的热平衡就简单多了。其计算公式如下：Q=Q1+Q2+Q3-Q10在工程设计中，供暖系统的设计热负荷，一般分几部分进行计算：Q=Q1j+Q1x+Q2+Q3式中: Q1j围护结构的基本耗热量； Q1.x围护结构的附加耗热量。二、围护结构的耗热量通过围护结构的基本耗热量，按下式计算：Q1j = K F (tn tw) Q1j - 通过供暖房间某一面围护物的温差传热量(或称为基本耗热量), W;K - 该面围
13、护物的传热系数, W/m.; F - 该面围护物的散热面积, m ;tn - 室内空气计算温度, ; tw - 室外供暖计算温度, ; - 温差修正系数.三、围护结构附加耗热量:Q1= Q1j(1 + ch + f + x) ( 1 + g)式中: Q1- 附加耗热量ch - 朝向附加率(或称朝向修正系数)f - 风力附加率(或称风力修正系数)g- 高度附加x - 外门附加暖通规范规定：宜按下列规定的数值，选用不同的朝向修正率北、东北、西北 010 ； 东南、西南 -10-15；东、西 -5 ； 南 -15-30 。在这次设计中建筑物的外墙朝向分别为东、西、南、北四向。其朝向的修正率分别为：东
14、：-5 ，西：-5 ，南：-10 ，北：15 。风力附加耗热量是考虑室外风速变化而对维护结构基本耗热量的修正。我国大部分地区冬季平均风速为23m/s。石家庄市室外平均风速3.6m/s，因此暖通规范规定：在一般情况下，不考虑风力附加。只有建在不避风的高地、河边、海岸、旷野上的建筑物，以及城镇厂区内特别突出的建筑物才考虑垂直外维护结构附加510。高度附加耗热量是考虑房屋高度对维护结构耗热量的影响而附加的耗热量。暖通规范规定：当房间高度大于4m时，高度每高出1m应附加2，但总的附加率不应大于15。所以此建筑16层高度均为2.9m，高度附加值为0。四、冷风渗透耗热量Q2的计算:计算冷风渗透耗热量的常用方法有缝隙法、换气次数法和百分数法，本计算采用缝隙法，计算公式如下：Q2= 0.278 Cp V w (tn - tw)式中 Cp - 干空气的定压质量比热容, Cp = 1.0 Kj / (kg )V - 渗透空气的体积流量, m / hw- 室外温度下的空气密度/ m ，w=1.332/ m ；tn - 室内空气计算温度,
