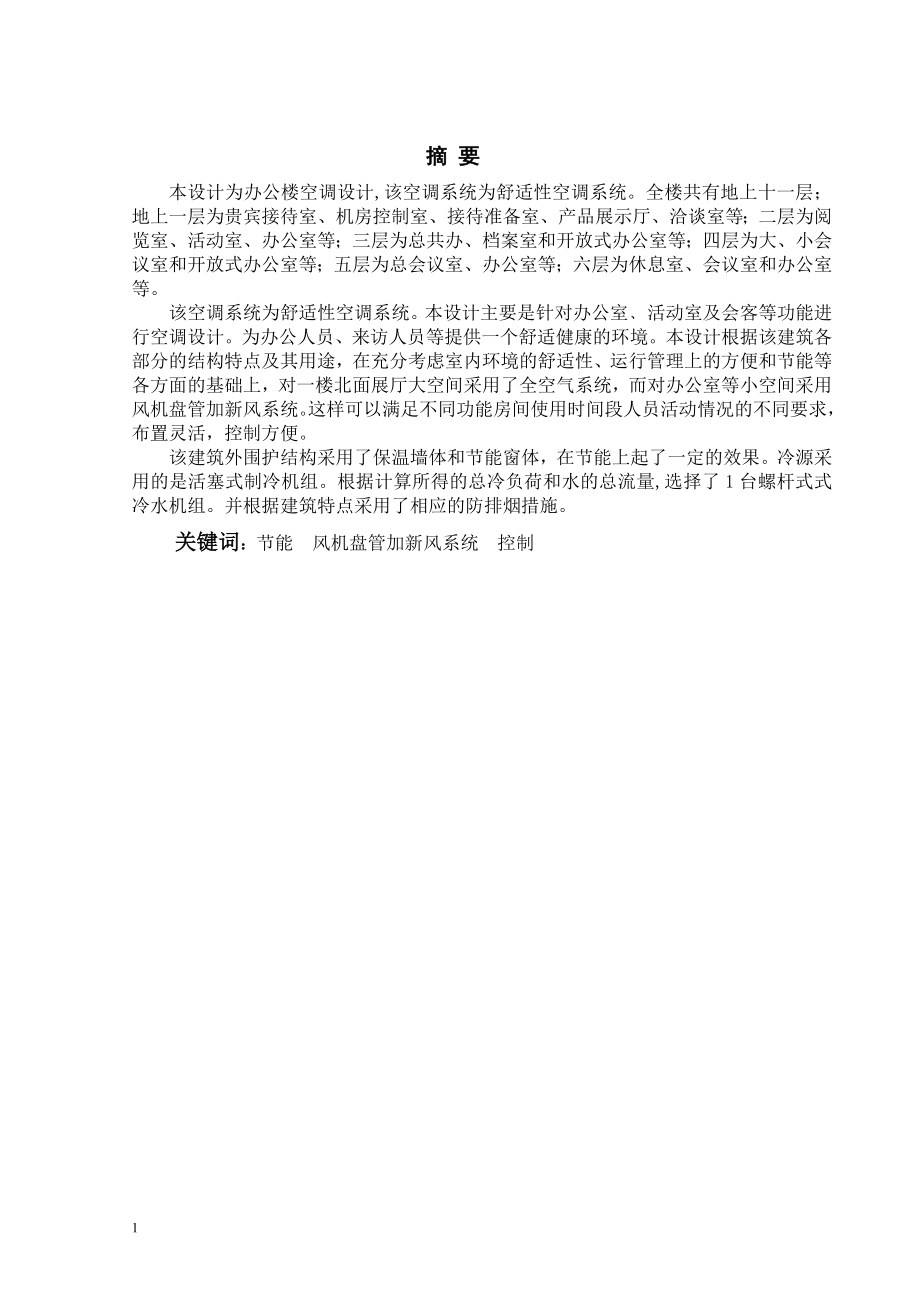

1、摘 要本设计为办公楼空调设计,该空调系统为舒适性空调系统。全楼共有地上十一层；地上一层为贵宾接待室、机房控制室、接待准备室、产品展示厅、洽谈室等；二层为阅览室、活动室、办公室等；三层为总共办、档案室和开放式办公室等；四层为大、小会议室和开放式办公室等；五层为总会议室、办公室等；六层为休息室、会议室和办公室等。该空调系统为舒适性空调系统。本设计主要是针对办公室活动室及会客等功能进行空调设计。为办公人员、来访人员等提供一个舒适健康的环境。本设计根据该建筑各部分的结构特点及其用途，在充分考虑室内环境的舒适性、运行管理上的方便和节能等各方面的基础上，对一楼北面展厅大空间采用了全空气系统，而对办公室等小
2、空间采用风机盘管加新风系统。这样可以满足不同功能房间使用时间段人员活动情况的不同要求，布置灵活，控制方便。该建筑外围护结构采用了保温墙体和节能窗体，在节能上起了一定的效果。冷源采用的是活塞式制冷机组。根据计算所得的总冷负荷和水的总流量,选择了1台螺杆式式冷水机组。并根据建筑特点采用了相应的防排烟措施。关键词：节能 风机盘管加新风系统 控制AbstractThe HV&AC design for the Shanghai fenghuang office building，belongs to comfortable air conditioning. .It mainly includes o

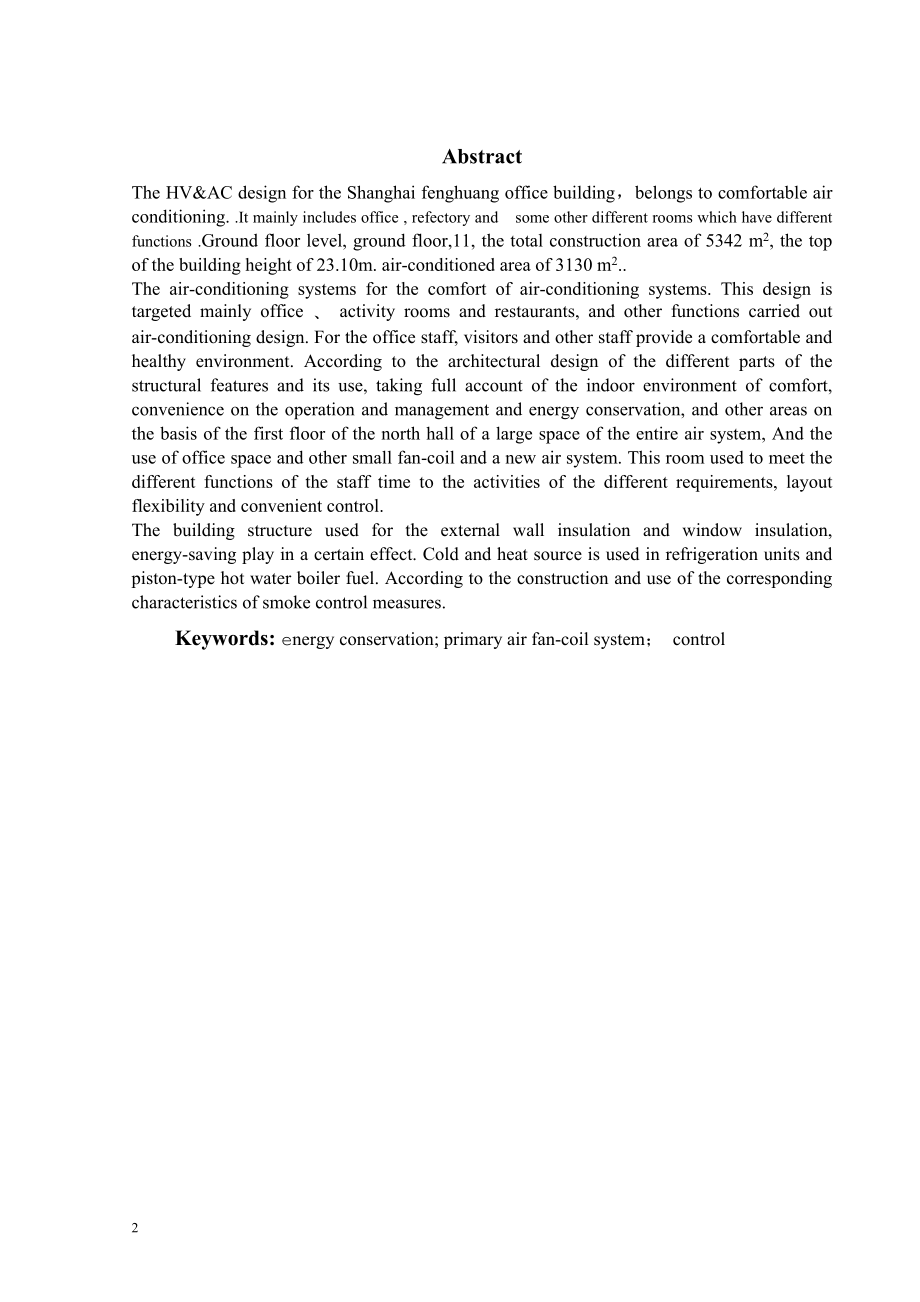

3、ffice , refectory and some other different rooms which have different functions .Ground floor level, ground floor,11, the total construction area of 5342 m2, the top of the building height of 23.10m. air-conditioned area of 3130 m2.The air-conditioning systems for the comfort of air-conditioning sys
4、tems. This design is targeted mainly office activity rooms and restaurants, and other functions carried out air-conditioning design. For the office staff, visitors and other staff provide a comfortable and healthy environment. According to the architectural design of the different parts of the struc
5、tural features and its use, taking full account of the indoor environment of comfort, convenience on the operation and management and energy conservation, and other areas on the basis of the first floor of the north hall of a large space of the entire air system, And the use of office space and othe
6、r small fan-coil and a new air system. This room used to meet the different functions of the staff time to the activities of the different requirements, layout flexibility and convenient control.The building structure used for the external wall insulation and window insulation, energy-saving play in
7、 a certain effect. Cold and heat source is used in refrigeration units and piston-type hot water boiler fuel. According to the construction and use of the corresponding characteristics of smoke control measures. Keywords: energy conservation; primary air fan-coil system； control第1章 概述 1.1设计工程名称上海市某办

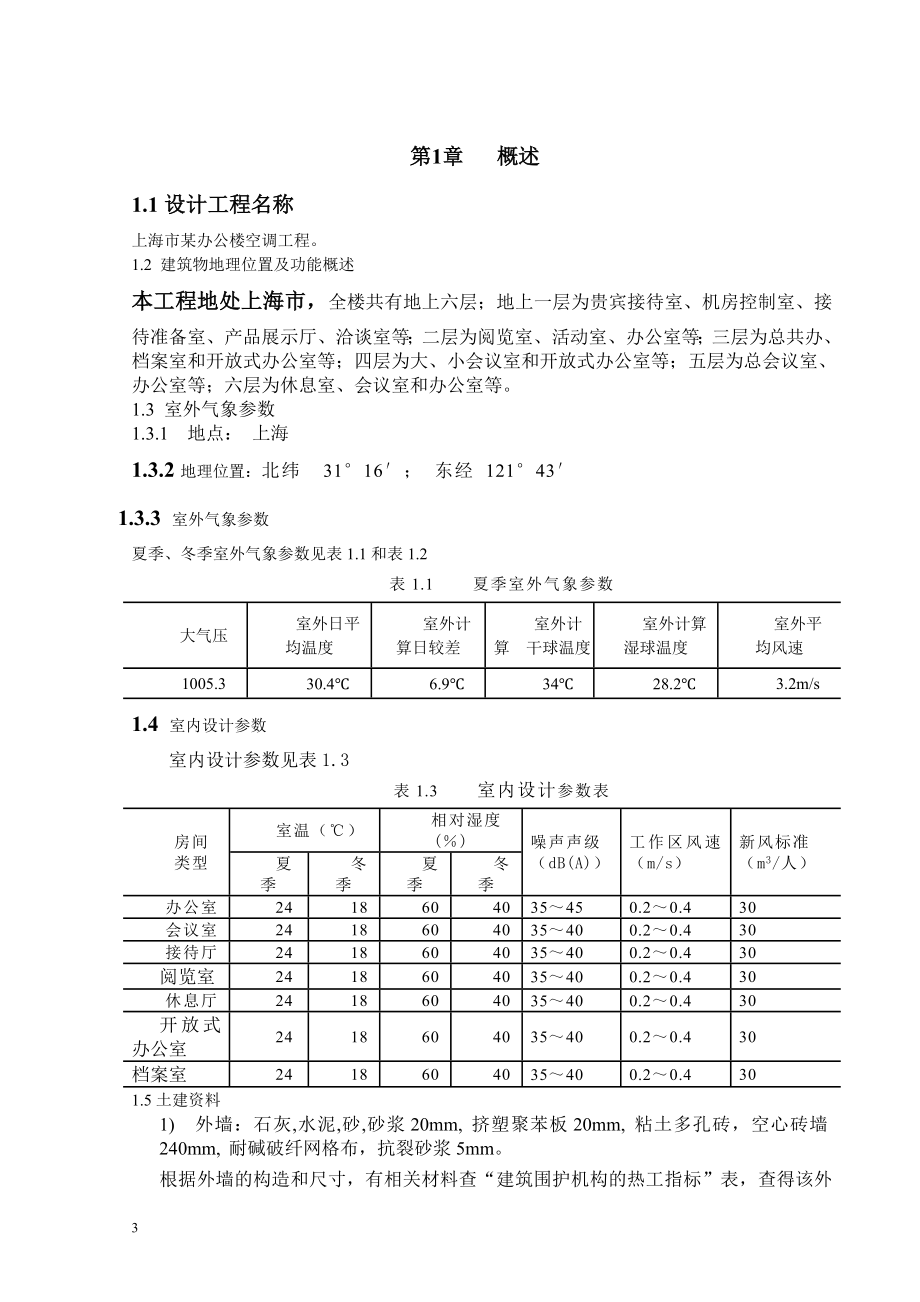

8、公楼空调工程。1.2 建筑物地理位置及功能概述本工程地处上海市，全楼共有地上六层；地上一层为贵宾接待室、机房控制室、接待准备室、产品展示厅、洽谈室等；二层为阅览室、活动室、办公室等；三层为总共办、档案室和开放式办公室等；四层为大、小会议室和开放式办公室等；五层为总会议室、办公室等；六层为休息室、会议室和办公室等。1.3 室外气象参数 1.3.1 地点： 上海1.3.2地理位置：北纬 3116； 东经 121431.3.3 室外气象参数夏季、冬季室外气象参数见表1.1和表1.2表1.1 夏季室外气象参数大气压室外日平 均温度室外计 算日较差室外计算 干球温度室外计算 湿球温度室外平 均风速100
9、5.330.46.93428.23.2m/s1.4 室内设计参数室内设计参数见表1.3表1.3 室内设计参数表房间类型室温（）相对湿度()噪声声级（dB(A)）工作区风速（m/s）新风标准（m3/人）夏季冬季夏季冬季办公室2418604035450.20.430会议室2418604035400.20.430接待厅2418604035400.20.430阅览室2418604035400.20.430休息厅2418604035400.20.430开放式办公室2418604035400.20.430档案室2418604035400.20.4301.5土建资料1) 外墙：石灰,水泥,砂,砂浆20mm,
10、 挤塑聚苯板20mm, 粘土多孔砖，空心砖墙240mm, 耐碱破纤网格布，抗裂砂浆5mm。根据外墙的构造和尺寸，有相关材料查“建筑围护机构的热工指标”表，查得该外墙的主要热工指标如下：K=0.822W/(mk) 1水泥砂浆2空心砖墙3白灰粉刷2）屋面构造及参数3)窗结构及参数。 外窗：铝合金中空断热单框中空玻璃窗 K=2.5 W/(mk)， 内窗：钢普通单框双玻璃6-12mm推拉窗 K=4 W/(mk),外4)门：节能外门K=3 W/(mk)。 第2章 负荷计算2.1.1 房间负荷的构成1）通过围护结构传入室内的热量；2）透过外窗进入室内的热量；3）人体散热量；4）照明散热量；5）设备散热量；
11、6）其它室内散热量。2.12 冷负荷主要计算公式在空调工程设计中，存在两中冷负荷计算的计算方法：一为谐波反应法（负荷温差法），一为冷负荷系数法。冷负荷系数法是在传递函数的基础上为便于在工程中进行手算而建立起来的一种简化计算法。通过冷负荷温度与冷负荷系数直接从各种扰量值求得各分项逐时冷负荷。谐波反应法（负荷温差法）计算的冷负荷的形成包括两个过程：一是由于外扰（室外综合温度）形成室内得热量的过程（既内扰量）。此过程考虑外扰的周期性以及围护结构对外扰量的衰减和延迟性。二是内扰量形成冷负荷的过程。此过程是将该热扰量分成对流和辐射两个成分。前者是瞬时冷负荷的一部分，后者则要考虑房间总体蓄热作用后才化为瞬
12、时冷负荷。两部分叠加即得各计算时刻的冷负荷。本设计运用的是冷负荷系数法进行冷负荷计算。其计算过程如下，以六层办公室房间为例：（1）外墙和屋面冷负荷:在日射和室外气温综合作用下，外墙和屋面瞬变传热引起的逐时冷负荷可按式(2-1)计算： （2-1）其中：外墙和屋面瞬变传热引起的逐时冷负荷，W ；A 外墙或屋面的面积，； K 外墙或屋面的传热系数，(W/m2.)； 冷负荷计算温度的逐时值，；温度的地点修正值，；外表面放热系数修正系数，无因次吸收系数修正值；室内设计温度，。（2）内围护结构冷负荷当邻室为通风良好的非空调房间时，通过内墙和楼板的温差传热而产生的冷负荷可按式(2-2)计算： （2-2）其中
13、：A内围护结构或楼板的面积，； 内围护结构或楼板的传热系数，(W/m2.)；冷负荷计算温度的逐时值，； 室内设计温度，。当邻室有一定的发热量时，通过空调房间隔墙、楼板、内窗、内门等内围护结构的温差传热而产生的冷负荷，可视作稳定传热，不随时间而变化，可按式(2-3)计算： （2-3）其中：A内围护结构或楼板的面积，；内围护结构或楼板的传热系数，(W/m2.)；夏季空调室外计算日平均温度，；t附加温升，。 办公楼101房间的内围护结构冷负荷计算见表2.2 （3）外玻璃窗瞬变传热引起的冷负荷在室内外温差作用下，通过外玻璃窗瞬变传热引起的冷负荷可按下式计算： （2-4） 其中：Cw 根据窗框的不同的修
14、正值；Aw 窗口面积，；外玻璃窗的传热系数，(W/m2.)； 外玻璃窗的冷负荷温度的逐时值，地点修正值，（4）通过玻璃窗的日射得热引起的冷负荷透过玻璃窗进入室内的日射得热形成的逐时冷负荷按下式计算：其中：Ca 有效面积系数Aw 窗口面积，；窗玻璃的遮阳系数；窗内遮阳设施的遮阳系数；日射得热因数；窗玻璃冷负荷系数；其中,值按南北区的划分而不同，南北区划分标准为：建筑地点在北纬27.30以南的地区为南区，以北为北区。（5）人体散热形成的冷负荷:人体散热与性别、年龄、衣着、劳动强度及周围环境条件（温、湿度等）等多种因素有关。人体散发的潜热量和对流热直接形成瞬时冷负荷，而辐射散发的热量将会形成滞后冷负荷。为了计算方便，计算以成年男子散热量为计算基础。而对于不同功能的建筑物中有各类人员（成年男子、女子、儿童
