北京市某建筑空调系统设计.doc

文档编号:20144 上传时间:2024-03-19 格式:DOC 页数:45 大小:867.90KB
下载 相关 举报

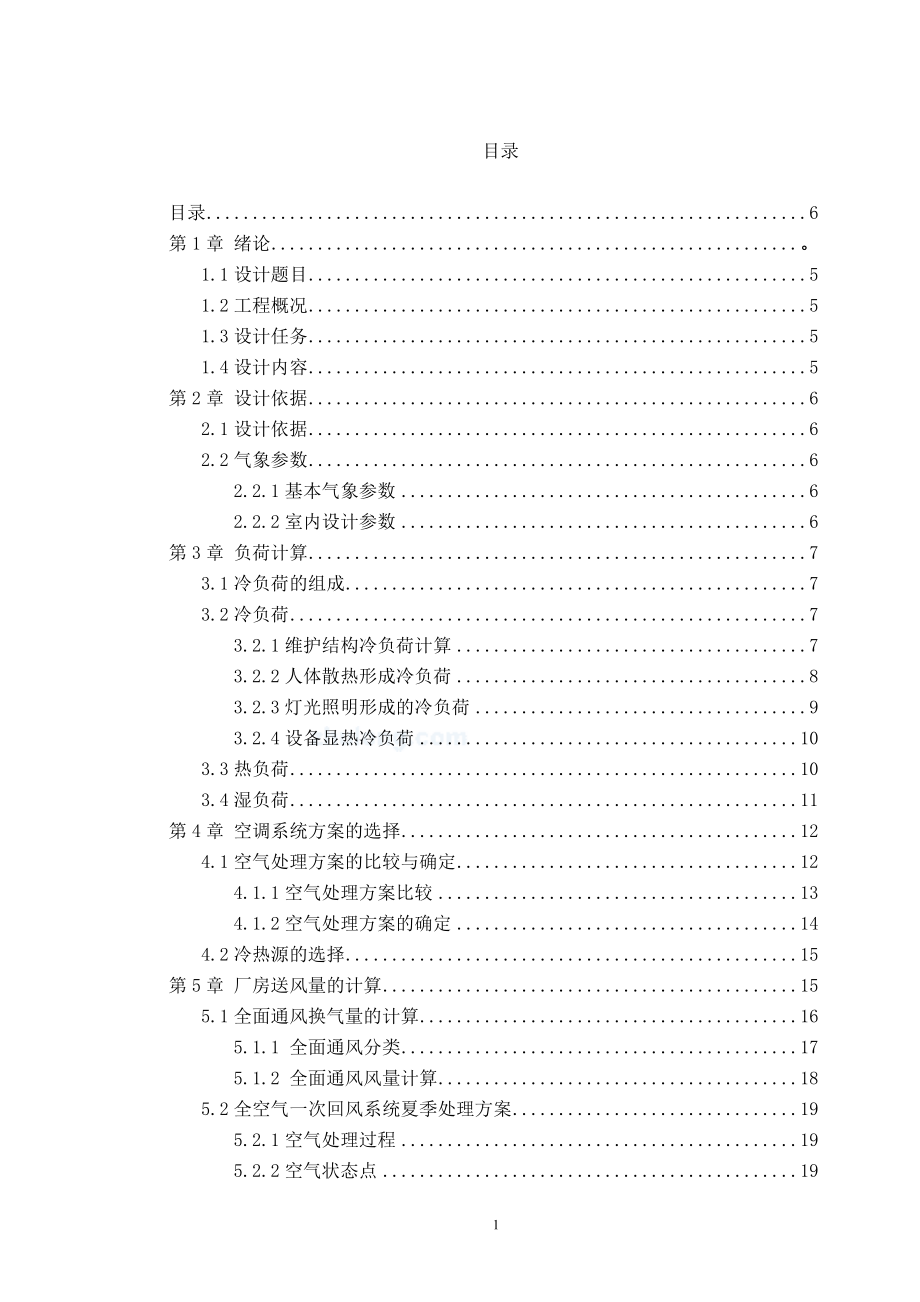

北京市某建筑空调系统设计.doc_第1页
第1页 / 共45页

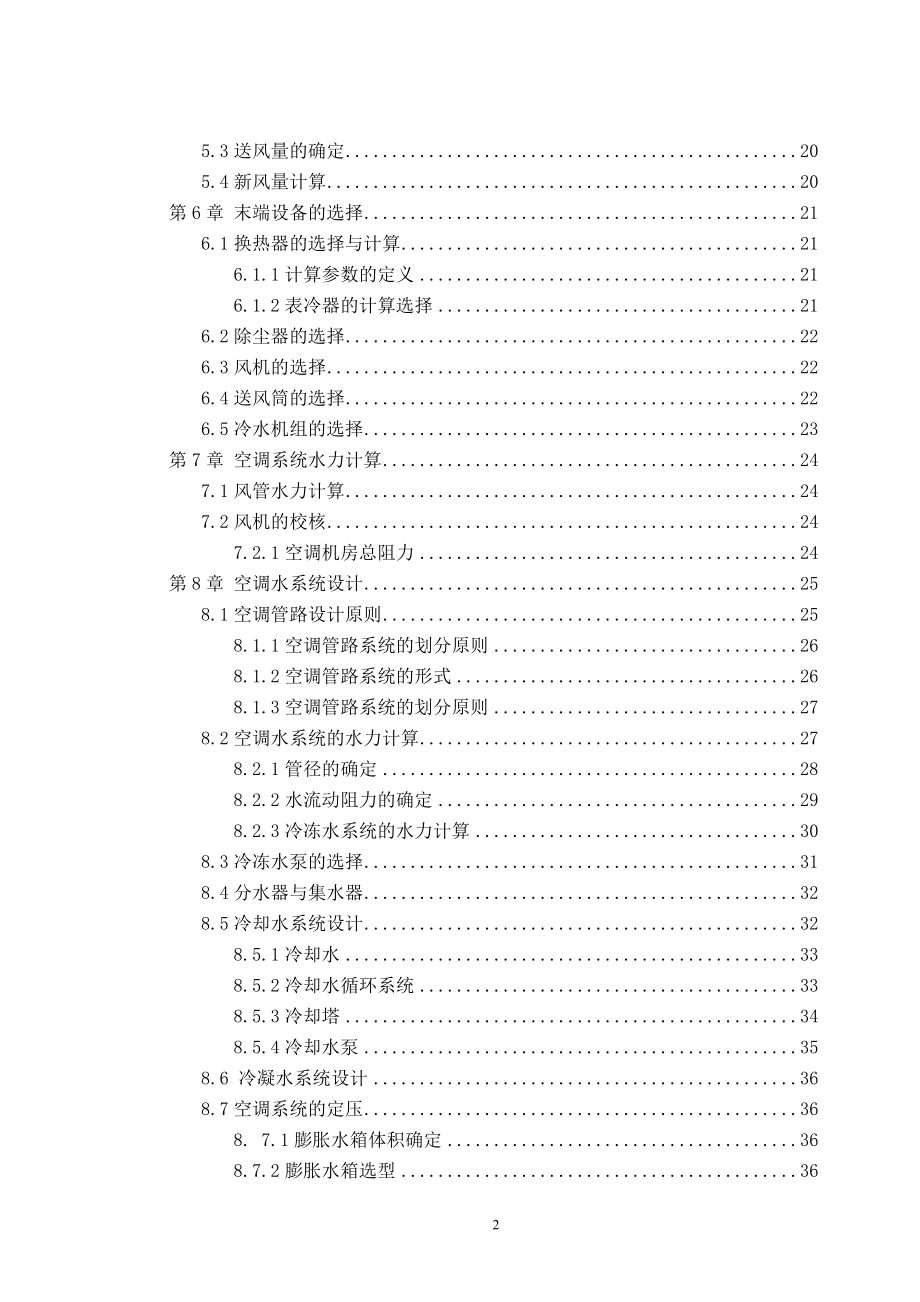

北京市某建筑空调系统设计.doc_第2页
第2页 / 共45页

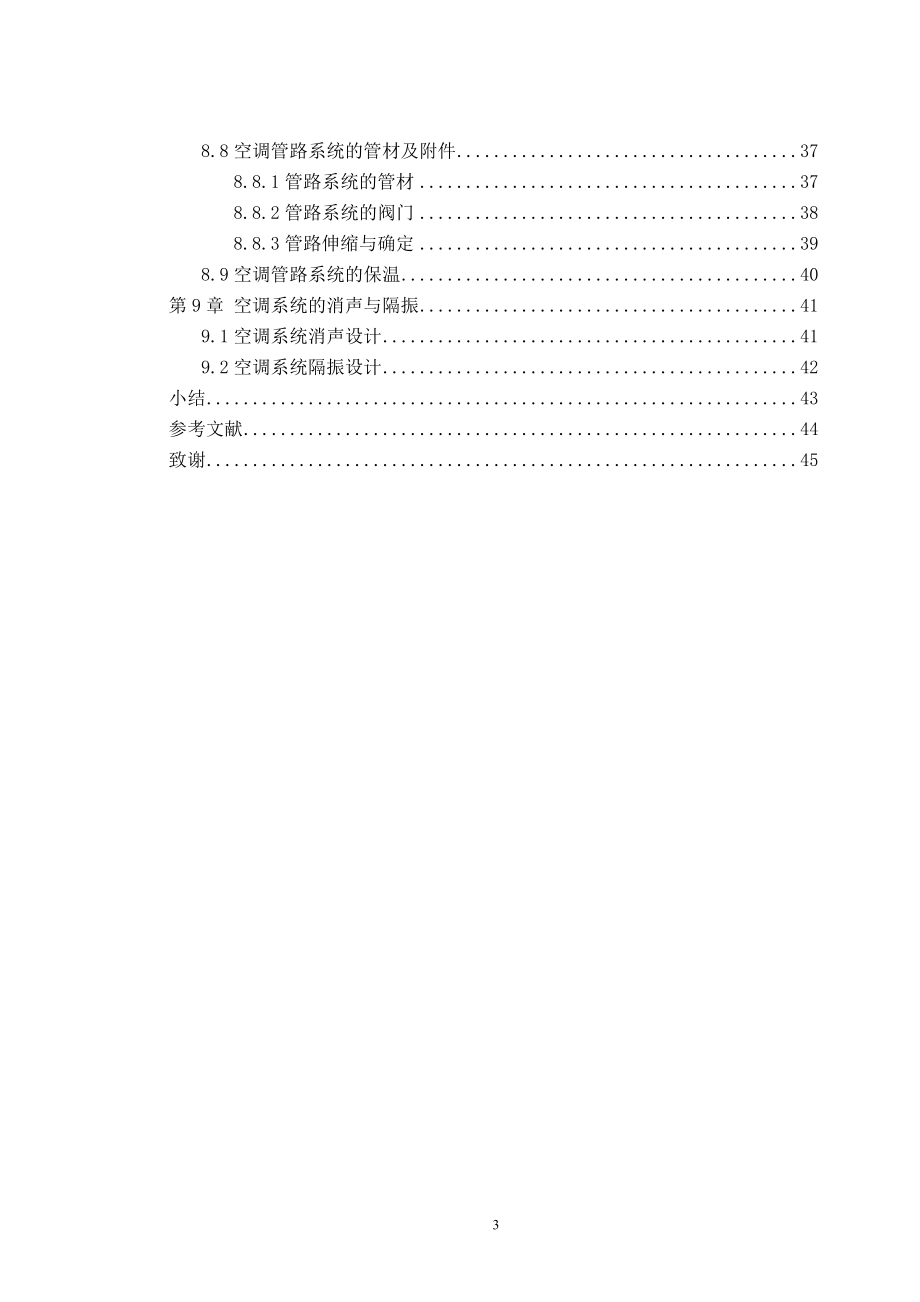

北京市某建筑空调系统设计.doc_第3页
第3页 / 共45页
北京市某建筑空调系统设计.doc_第4页
第4页 / 共45页
北京市某建筑空调系统设计.doc_第5页
第5页 / 共45页
北京市某建筑空调系统设计.doc_第6页
第6页 / 共45页
北京市某建筑空调系统设计.doc_第7页
第7页 / 共45页
北京市某建筑空调系统设计.doc_第8页
第8页 / 共45页
北京市某建筑空调系统设计.doc_第9页
第9页 / 共45页
北京市某建筑空调系统设计.doc_第10页
第10页 / 共45页
北京市某建筑空调系统设计.doc_第11页
第11页 / 共45页
北京市某建筑空调系统设计.doc_第12页
第12页 / 共45页
北京市某建筑空调系统设计.doc_第13页
第13页 / 共45页
北京市某建筑空调系统设计.doc_第14页
第14页 / 共45页
北京市某建筑空调系统设计.doc_第15页
第15页 / 共45页
北京市某建筑空调系统设计.doc_第16页
第16页 / 共45页
北京市某建筑空调系统设计.doc_第17页
第17页 / 共45页
北京市某建筑空调系统设计.doc_第18页
第18页 / 共45页
北京市某建筑空调系统设计.doc_第19页
第19页 / 共45页
北京市某建筑空调系统设计.doc_第20页
第20页 / 共45页
亲,该文档总共45页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、目录目录6第1章 绪论。1.1设计题目51.2工程概况51.3设计任务51.4设计内容5第2章 设计依据62.1设计依据62.2气象参数62.2.1基本气象参数62.2.2室内设计参数6第3章 负荷计算73.1冷负荷的组成73.2冷负荷73.2.1维护结构冷负荷计算73.2.2人体散热形成冷负荷83.2.3灯光照明形成的冷负荷93.2.4设备显热冷负荷103.3热负荷103.4湿负荷11第4章 空调系统方案的选择124.1空气处理方案的比较与确定124.1.1空气处理方案比较134.1.2空气处理方案的确定144.2冷热源的选择15第5章 厂房送风量的计算155.1全面通风换气量的计算165.

2、1.1 全面通风分类175.1.2 全面通风风量计算185.2全空气一次回风系统夏季处理方案195.2.1空气处理过程195.2.2空气状态点195.3送风量的确定205.4新风量计算20第6章 末端设备的选择216.1换热器的选择与计算216.1.1计算参数的定义216.1.2表冷器的计算选择216.2除尘器的选择226.3风机的选择226.4送风筒的选择226.5冷水机组的选择23第7章 空调系统水力计算247.1风管水力计算247.2风机的校核247.2.1空调机房总阻力24第8章 空调水系统设计258.1空调管路设计原则258.1.1空调管路系统的划分原则268.1.2空调管路系统的形

3、式268.1.3空调管路系统的划分原则278.2空调水系统的水力计算278.2.1管径的确定288.2.2水流动阻力的确定298.2.3冷冻水系统的水力计算308.3冷冻水泵的选择318.4分水器与集水器328.5冷却水系统设计328.5.1冷却水338.5.2冷却水循环系统338.5.3冷却塔348.5.4冷却水泵358.6 冷凝水系统设计368.7空调系统的定压368. 7.1膨胀水箱体积确定368.7.2膨胀水箱选型368.8空调管路系统的管材及附件378.8.1管路系统的管材378.8.2管路系统的阀门388.8.3管路伸缩与确定398.9空调管路系统的保温40第9章 空调系统的消声与

4、隔振419.1空调系统消声设计419.2空调系统隔振设计42小结43参考文献44致谢453第1章 绪论1.1设计题目北京市某建筑空调系统设计。1.2工程概况全楼共 11 层,地上 9 层;地下室2层的具体功能(如为电气、设备机房或者汽车库等);地上各层的功用(如一、二层为公共用房,三层以上为写字间。高层地下部分按六级人防二等人员掩蔽部设计;地下车库按6级人防汽车库设计)。根据具体情况按上述格式填写。1.3设计任务本次设计为北京市某建筑空调系统设计。1.4设计内容本次设计以空调系统为主,包括建筑物空调设计、制冷机房及空调设备选型设计。主要内容:确定最佳空调方案(集中式、半集中式、分散式空调系统;

5、全水、全空气、空气水系统等各种方案比较);计算空调负荷(夏季冷负荷,冬季热负荷);选择空调设备(夏季为设计工况,冬季为校核工况);布置空调系统; 风、水系统阻力计算;冷热站设计(水源热泵机组、循环水泵、冷却水泵等的选择;机房内设备的布置;机房水系统);设备及材料统计;空调系统的运行调节;风、水系统管道的防腐保温。第2章 设计依据2.1设计依据1采暖通风与空气调节设计规范GBJ 19-87(2001年版);2高层民用建筑设计防火规范GB50045-95(2005版);3汽车库、修车库、停车厂设计防火规范GB50067-97;4公共建筑节能设计标准GB5018-2005;5智能建筑设计标准GB/T

6、5.314-2000。2.2气象参数2.2.1基本气象参数地理位置: 北京市夏季大气压 99987 Pa夏季空调室外计算干球温度: 33.6夏季空调室外计算湿球温度: 26.3夏季空调日平均温度: 29.1夏季室外平均风速: 2.2冬季大气压: 102573Pa冬季空调室外计算干球温度: -9.8冬季室外平均风速: 2.72.2.2室内设计参数室内设计参数,如表1-1表1-1干球温度()相对湿度(%)噪声dB(A)夏季2660(5)40冬季1860(5)40第3章 负荷计算3.1冷负荷的组成空调房间的冷负荷包括:1建筑围护结构的传入室内热量(太阳辐射进入的热量和室内外空气温差经围护结构传入的热

7、量)形成的冷负荷;2人体散热形成的冷负荷;3灯光照明散热形成的冷负荷;4设备散热形成的冷负荷。3.2冷负荷3.2.1维护结构冷负荷计算采用了冷负荷系数法计算冷负荷1、外墙和屋顶外墙和屋顶瞬变传热形成冷负荷 W (3-1)其中 令 式中 CL外墙或屋顶瞬变传热形成的逐时冷负荷(W); K外墙和屋顶的传热系数,可根据外墙和屋顶的不同构造由附录51和附录61查取; F外墙和屋顶的传热面积(); 外墙和屋顶冷负荷计算温度的逐时值(); 夏季空气调节室内计算温度(); 以北京地区的气象条件为依据计算出的外墙和屋顶冷负荷计算温度的逐时值(),根据外墙和屋顶的不同类型分别在附录71和附录81中查取。 不同类

8、型构造外墙和屋顶的地点修正值(),根据不同的设计地点在附录9 1中查取; 外表面放热系数修正值,在表3-71中查取; 外表面吸收系数修正值,在表3-81中查取,考虑到城市大气污染和中浅颜色的耐久性差,建议吸收系数一律采用,即。2、窗户窗户的冷负荷由两部分组成,一部分是外玻璃窗瞬变传热引起的冷负荷,一部分是透过玻璃窗的日射得热形成的冷负荷。(1)外玻璃窗瞬变传热引起的冷负荷: W (3-2) 令 式中同式(3-1); 外玻璃窗传热系数,单层窗可5.8,双层窗可取2.9; 窗口面积(); 外玻璃窗冷负荷计算温度的逐时值,可在附录131中差得(); 玻璃窗的传热系数的修正值,根据窗框类型可从附录12

9、中查得; 玻璃窗的地点修正值,可从附录15【1】中查得。(2)透过玻璃窗进入室内的日射得热形成的逐时冷负荷: W (3-3)式中 窗玻璃的遮阳系数,可从附录171查得; 窗内遮阳设施的遮阳系数,由附录181; 有效面积系数,由附录191查得; 窗口面积(); 各纬度带的日射得热因数最大值,由附录16查得; 窗玻璃冷负荷系数,可由附录241和附录251查得。如果空调不连续运行,则=1.0。3.2.2人体散热形成冷负荷人体向室内空气散发的热量有显热和潜热两种形式。前者通过对流、传导或辐射等方式散发出来,后者是指人体散发的水蒸气所包含的汽化潜热。人体显热散热引起的冷负荷 W (3-4)式中 人体显热

10、散热形成的冷负荷(W); 室内全部人数; 群集系数; 不同室温和劳动性质成年男子显热散热量(W); 人体显热散热冷负荷系数,由附录271中查得。人体散湿形成的潜热冷负荷 W (3-5)式中 计算时刻空调去的总人数; 1名成年男子小时潜热散热量(W),见表3-1513.2.3灯光照明形成的冷负荷当电压一定时,室内照明散热量是不随时间变化的稳定散热量,但是照明方式仍以对流与辐射两种方式进行散热,因此,照明散热形式的冷负荷计算仍采用相应的冷负荷系数。荧光灯冷负荷计算方式为: W (3-6)式中 照明设备散热形成的冷负荷(W); 照明设备所需功率(kW); 镇流器消耗功率系数,当明装荧光灯的镇流器装在

11、空调房间内时,取=1.2;当暗装荧光灯镇流器装设在顶棚内时,可取=1.0; 灯罩隔热系数,当荧光灯罩上部穿有小孔(下部为玻璃板),可利用自然通风散热于顶棚内时,取=0.50.6;而荧光灯罩无通风孔者取=0.60.8; 照明散热冷负荷系数,可由附录261查得。3.2.4设备显热冷负荷设备显热冷负荷。设备和用具显热形成的冷负荷按下式计算 (3-7) (3-8)式中 设备和用具显热形成的冷负荷(W); 设备和用具的实际显热散热量(W); 设备和用具显热散热冷负荷系数,可由附录241和附录251中查得。如果空调系统不连续运行,则=1.0。 电动设备的安装功率(kW); 电动机效率,可从产品样本中查得,

12、或见表3-101; 同时使用系数,即房间内电动机同时使用的安装功率与总安装功率之比,根据工艺过程的设备使用情况而定,一般为0.51.0; 利用系数(安装系数),是电动机最大实耗功率与安装功率之比,一般可取0.70.9,可用以反映安装功率的利用程度; 电动机负荷系数,每小时的平均实耗功率与设计最大实耗功率之比,它反映了平均负荷达到最大负荷的程度,一般可取0.40.5,精密机床取0.150.4。根据厂房内情况,设备标准取200 W/,N=20012636W=2527.2kW;取=0.8,=0.8,=0.4,=0.78。冷负荷计算结果见附表1。3.3热负荷空调热负荷的计算采用的是基于日平均温差的稳态计算法 W (3-9)式中 围护结构的基本耗热量形成的热负荷(W); 围护结构的温差修正系数,可在表
