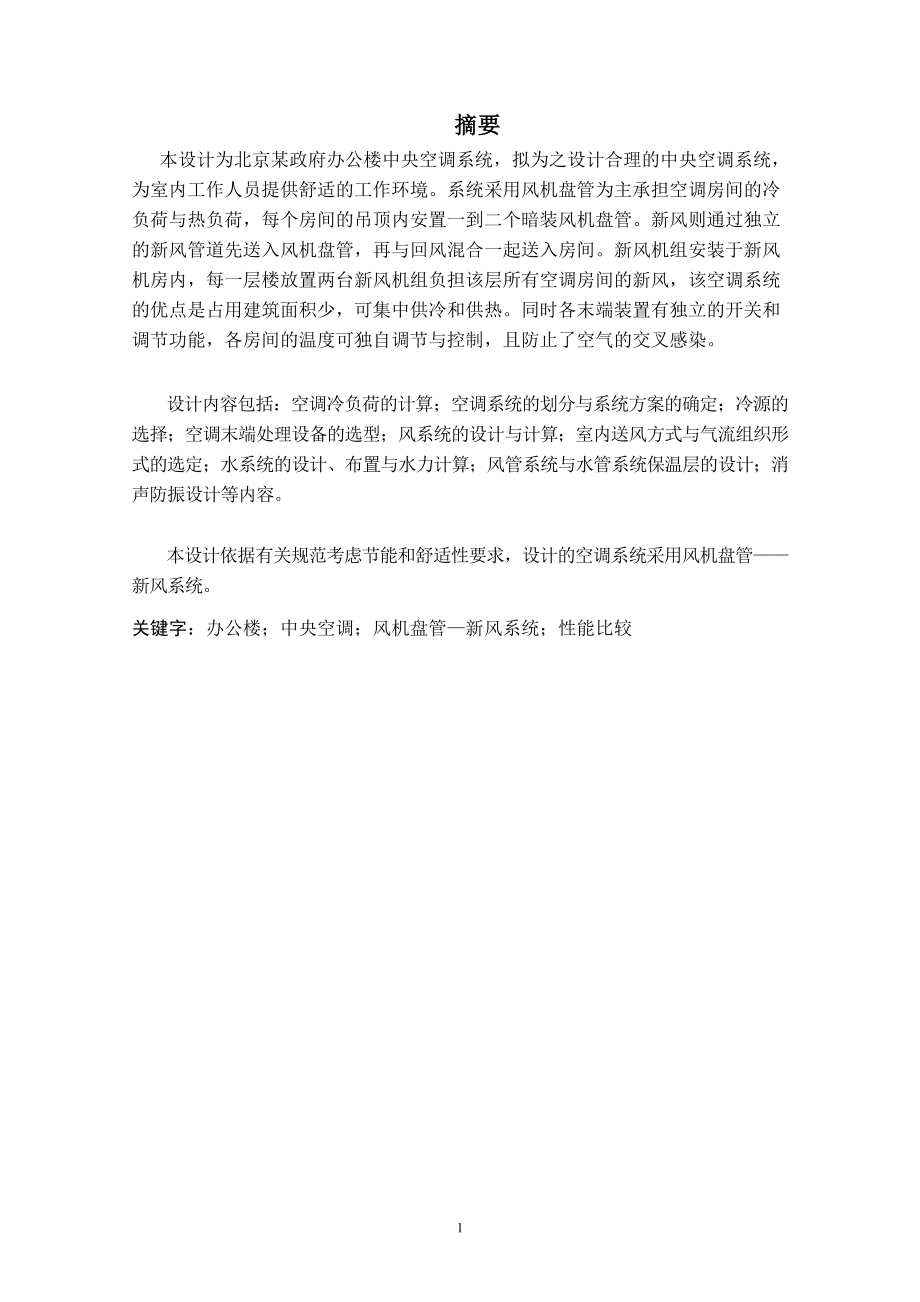

1、摘要本设计为北京某政府办公楼中央空调系统，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。系统采用风机盘管为主承担空调房间的冷负荷与热负荷，每个房间的吊顶内安置一到二个暗装风机盘管。新风则通过独立的新风管道先送入风机盘管，再与回风混合一起送入房间。新风机组安装于新风机房内，每一层楼放置两台新风机组负担该层所有空调房间的新风，该空调系统的优点是占用建筑面积少，可集中供冷和供热。同时各末端装置有独立的开关和调节功能，各房间的温度可独自调节与控制，且防止了空气的交叉感染。设计内容包括：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与

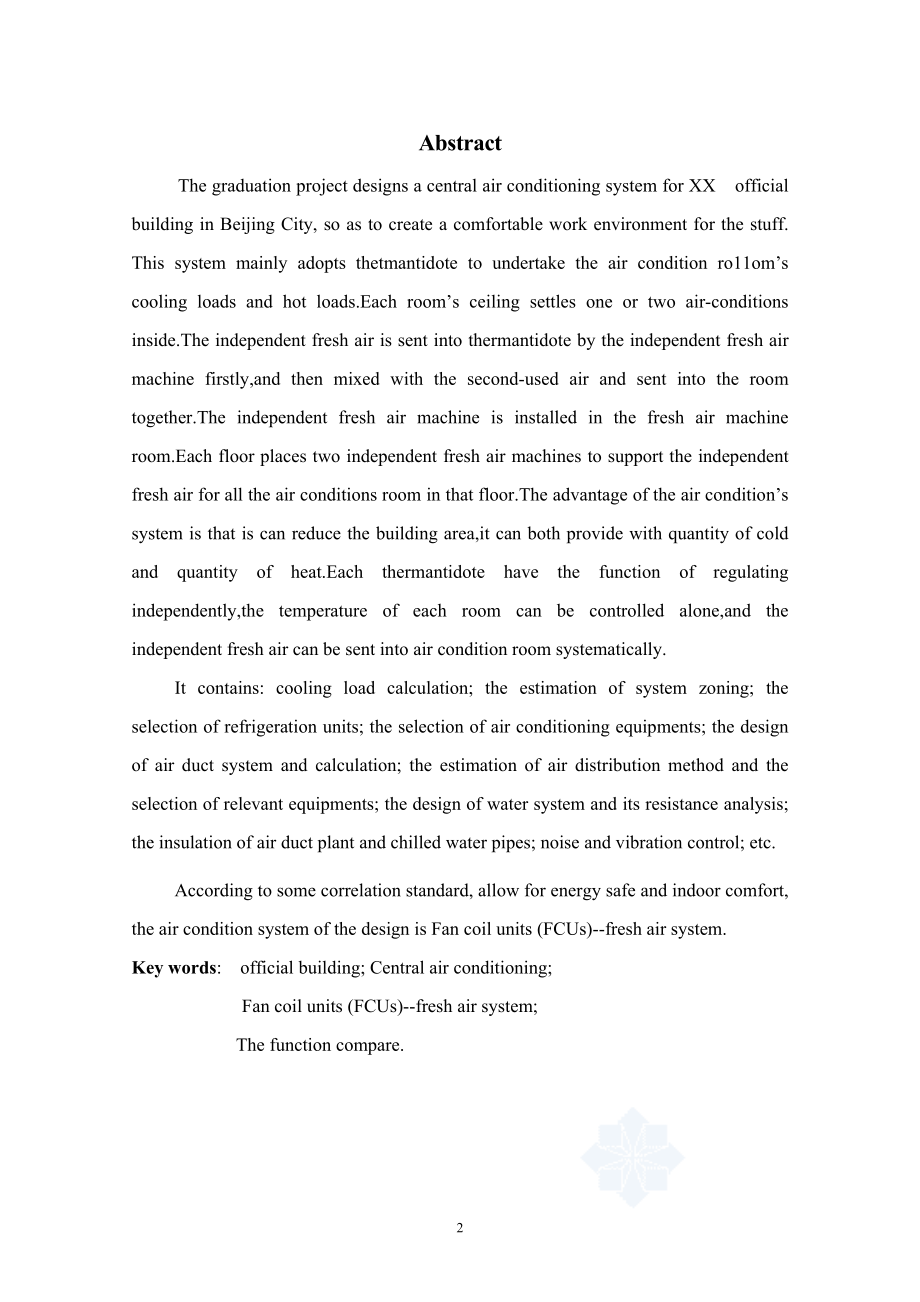

2、计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管新风系统。关键字：办公楼；中央空调；风机盘管新风系统；性能比较AbstractThe graduation project designs a central air conditioning system for XX official building in Beijing City, so as to create a comfortable work environment for the stuff
3、. This system mainly adopts thetmantidote to undertake the air condition ro11oms cooling loads and hot loads.Each rooms ceiling settles one or two air-conditions inside.The independent fresh air is sent into thermantidote by the independent fresh air machine firstly,and then mixed with the second-us
4、ed air and sent into the room together.The independent fresh air machine is installed in the fresh air machine room.Each floor places two independent fresh air machines to support the independent fresh air for all the air conditions room in that floor.The advantage of the air conditions system is th
5、at is can reduce the building area,it can both provide with quantity of cold and quantity of heat.Each thermantidote have the function of regulating independently,the temperature of each room can be controlled alone,and the independent fresh air can be sent into air condition room systematically.It
6、contains: cooling load calculation; the estimation of system zoning; the selection of refrigeration units; the selection of air conditioning equipments; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of wa
7、ter system and its resistance analysis; the insulation of air duct plant and chilled water pipes; noise and vibration control; etc.According to some correlation standard, allow for energy safe and indoor comfort, the air condition system of the design is Fan coil units (FCUs)-fresh air system.Key wo

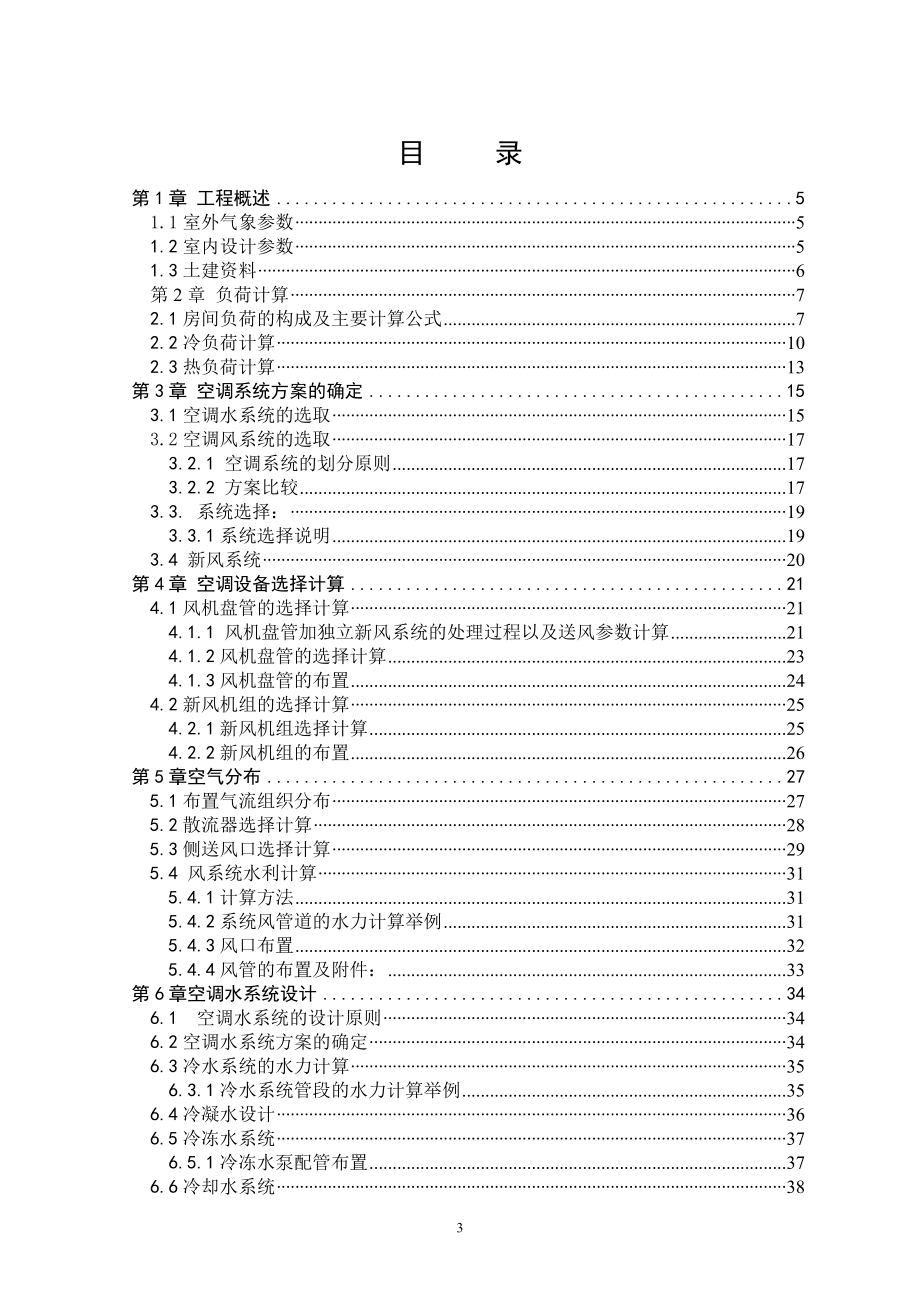

8、rds: official building; Central air conditioning; Fan coil units (FCUs)-fresh air system; The function compare. 目 录第1章 工程概述51.1室外气象参数51.2室内设计参数51.3土建资料6第2章 负荷计算7 2.1房间负荷的构成及主要计算公式72.2冷负荷计算102.3热负荷计算13第3章 空调系统方案的确定153.1空调水系统的选取153.2空调风系统的选取173.2.1 空调系统的划分原则173.2.2 方案比较173.3. 系统选择：193.3.1系统选择说明193.4 新
9、风系统20第4章 空调设备选择计算214.1风机盘管的选择计算214.1.1 风机盘管加独立新风系统的处理过程以及送风参数计算214.1.2风机盘管的选择计算234.1.3风机盘管的布置244.2新风机组的选择计算254.2.1新风机组选择计算254.2.2新风机组的布置26第5章空气分布275.1布置气流组织分布275.2散流器选择计算285.3侧送风口选择计算295.4 风系统水利计算315.4.1计算方法315.4.2系统风管道的水力计算举例315.4.3风口布置325.4.4风管的布置及附件：33第6章空调水系统设计346.1 空调水系统的设计原则346.2空调水系统方案的确定346.
10、3冷水系统的水力计算356.3.1冷水系统管段的水力计算举例356.4冷凝水设计366.5冷冻水系统376.5.1冷冻水泵配管布置376.6冷却水系统386.6.1冷却塔的选取386.6.2冷却水泵的选取396.7水系统附件的设计406.7.1膨胀水箱的设计计算406.7.2集水器和分水器416.7.3除污器和水过滤器426.7.4排气阀426.7.5阀门436.7.6水系统安装要求43第7章 消声、减振与保温设计457.1消声与隔声设计457.2减振设计447.2.1冷冻机、水泵及风机等设备的减振447.2.2管道减振457.3保温设计46参 考 文 献47毕业设计总结48附表一：各房间冷负
11、荷汇总49附表二：各房间热负荷汇总51附表三：各房间熱湿比54附录四：各房间新风量56附录五：风管的水利计算60附录六:水管的水利计算67 第一章 工程概述绪 论1.1室外气象参数北京地区基本气象参数 1.地理位置: 北京市 2.台站位置: 北纬 39.800 东经 116.470 3.夏季大气压: 998.60 kPa 4.夏季室外计算干球温度: 33.20 夏季空调日平均: 28.60 夏季计算日较差: 8.80 5.夏季室外湿球温度: 26.40 6.夏季室外平均风速: 1.90 m/s1.2室内设计参数表1.2室内设计参数房间类型室温相对湿度噪声声级dB(A)夏季冬季夏季冬季信访接待大
12、厅26222250104040-50土地办证中心大厅26222250104040-50开发区分局26222250104035-45值班室26222250104040-50消防控制式26222250104035-45微机控制室26222250104035-45办公室26222250104035-45会议室26222250104035-45信息中心机房26222250104035-45休息室26222250104035-45吸烟室26222250104035-45档案室26222250104035-45配电机房26222250104035-45档案室26222250104035-45储备中心262
13、22250104035-45复印中心26222250104035-45资料室26222250104035-45阅览室26222250104035-45活动室26222250104035-45图书室26222250104035-451.3土建资料：1.3.1外墙墙体：传热系数 0.540 W/(m2.) 朝向 西 朝向修正-0.050朝向 北 朝向修正 0.100 朝向 南 朝向修正-0.250朝向 东 朝向修正-0.0501.3.2内墙选用红砖墙体：传热系数 0.540 W/(m2.)1.3.3屋面选用沥青膨胀珍珠岩屋面： 1.3.4.门窗： 外窗 传热系数 2.6 0 W/(m2.) 内门 传热系数 2.50 W/(m2. 绪 论绪 论 第2章 负荷计算2.1房间冷负荷的构成及主要计算公式： 2.1.1夏季空调冷负荷采用逐时冷负荷系数法（1）
