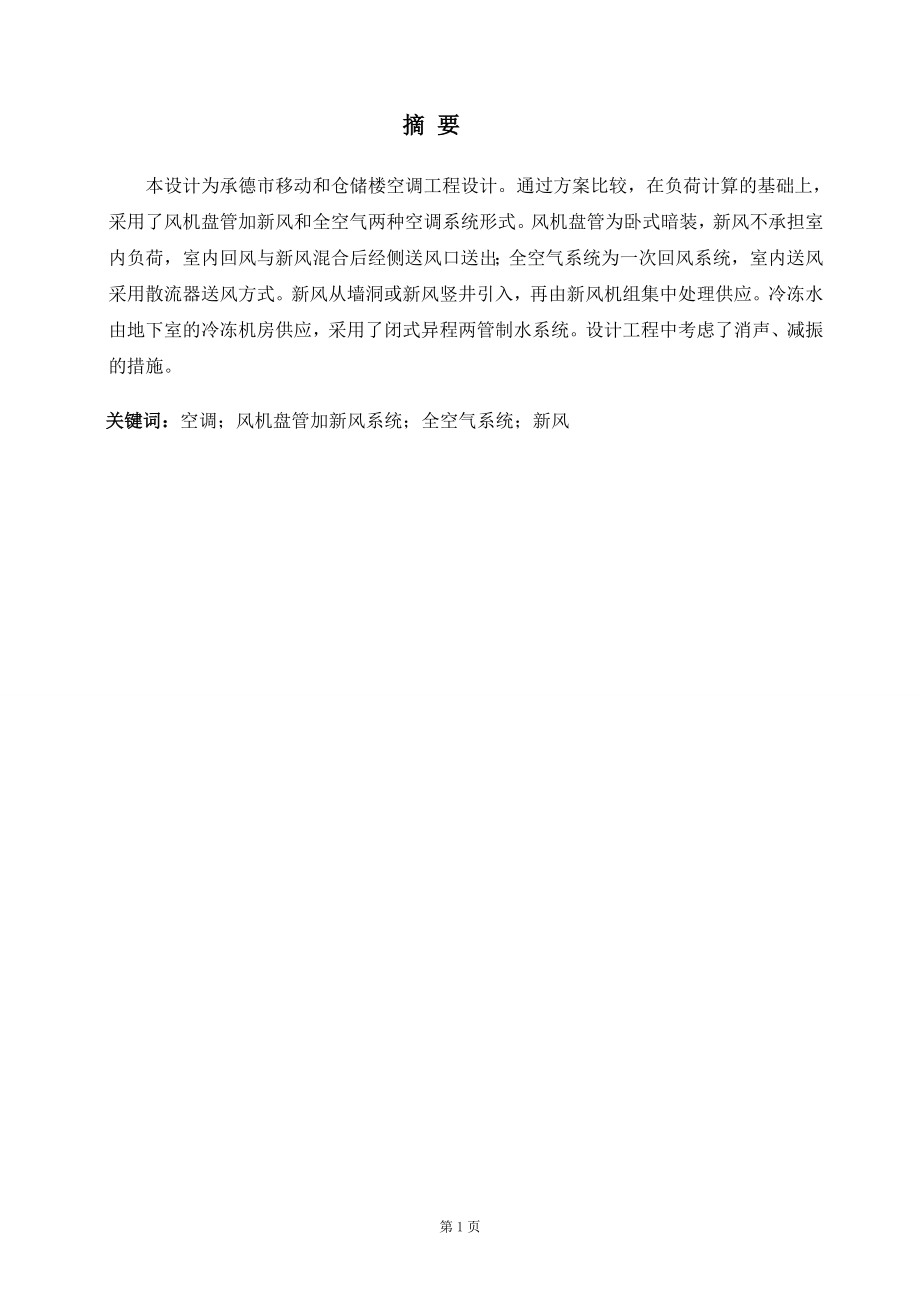

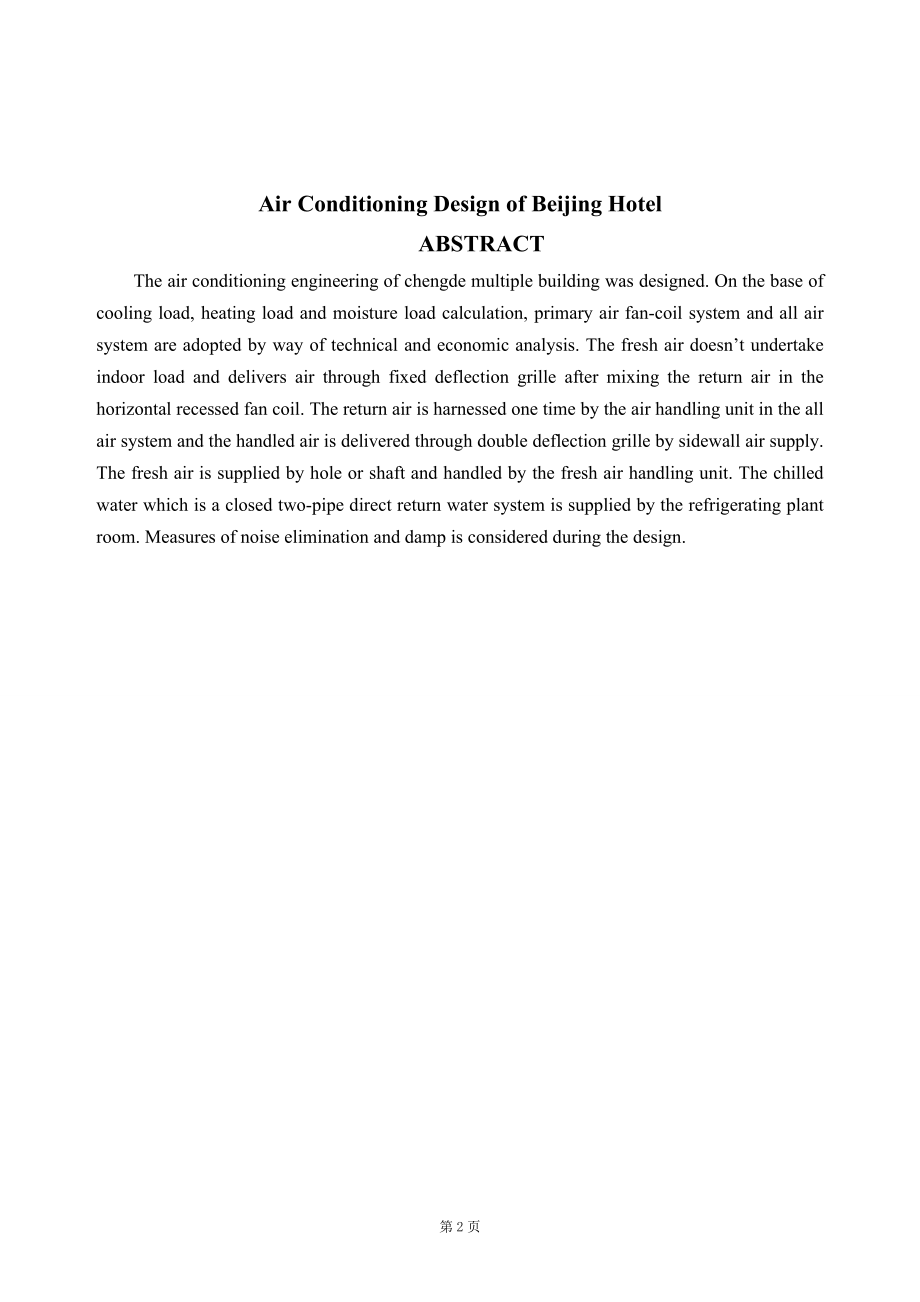

1、摘 要本设计为承德市移动和仓储楼空调工程设计。通过方案比较，在负荷计算的基础上，采用了风机盘管加新风和全空气两种空调系统形式。风机盘管为卧式暗装，新风不承担室内负荷，室内回风与新风混合后经侧送风口送出；全空气系统为一次回风系统，室内送风采用散流器送风方式。新风从墙洞或新风竖井引入，再由新风机组集中处理供应。冷冻水由地下室的冷冻机房供应，采用了闭式异程两管制水系统。设计工程中考虑了消声、减振的措施。关键词：空调；风机盘管加新风系统；全空气系统；新风Air Conditioning Design of Beijing HotelABSTRACTThe air conditioning engine
2、ering of chengde multiple building was designed. On the base of cooling load, heating load and moisture load calculation, primary air fan-coil system and all air system are adopted by way of technical and economic analysis. The fresh air doesnt undertake indoor load and delivers air through fixed de
3、flection grille after mixing the return air in the horizontal recessed fan coil. The return air is harnessed one time by the air handling unit in the all air system and the handled air is delivered through double deflection grille by sidewall air supply. The fresh air is supplied by hole or shaft an

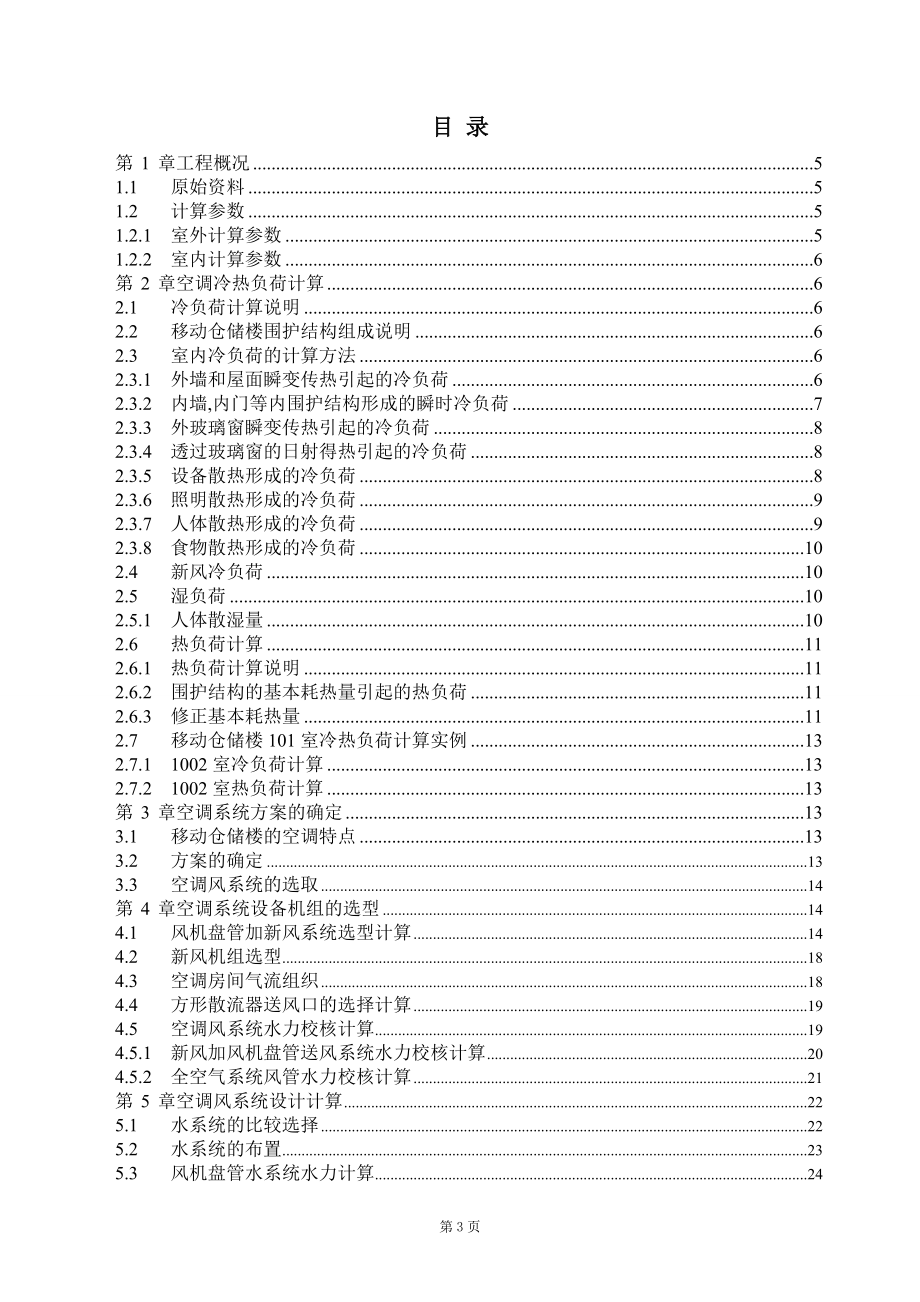

4、d handled by the fresh air handling unit. The chilled water which is a closed two-pipe direct return water system is supplied by the refrigerating plant room. Measures of noise elimination and damp is considered during the design.目 录第 1 章工程概况51.1原始资料51.2计算参数51.2.1室外计算参数51.2.2室内计算参数6第 2 章空调冷热负荷计算62.1
5、冷负荷计算说明62.2移动仓储楼围护结构组成说明62.3室内冷负荷的计算方法62.3.1外墙和屋面瞬变传热引起的冷负荷62.3.2内墙,内门等内围护结构形成的瞬时冷负荷72.3.3外玻璃窗瞬变传热引起的冷负荷82.3.4透过玻璃窗的日射得热引起的冷负荷82.3.5设备散热形成的冷负荷82.3.6照明散热形成的冷负荷92.3.7人体散热形成的冷负荷92.3.8食物散热形成的冷负荷102.4新风冷负荷102.5湿负荷102.5.1人体散湿量102.6热负荷计算112.6.1热负荷计算说明112.6.2围护结构的基本耗热量引起的热负荷112.6.3修正基本耗热量112.7移动仓储楼101室冷热负荷计
6、算实例132.7.11002室冷负荷计算132.7.21002室热负荷计算13第 3 章空调系统方案的确定133.1移动仓储楼的空调特点133.2方案的确定133.3空调风系统的选取14第 4 章空调系统设备机组的选型144.1风机盘管加新风系统选型计算144.2新风机组选型184.3空调房间气流组织184.4方形散流器送风口的选择计算194.5空调风系统水力校核计算194.5.1新风加风机盘管送风系统水力校核计算204.5.2全空气系统风管水力校核计算21第 5 章空调风系统设计计算225.1水系统的比较选择225.2水系统的布置235.3风机盘管水系统水力计算245.3.1立管水力计算24
7、5.3.2各层的冷冻水供回水管路水力计算275.3.3空调风机盘管水系统凝水管考虑29第 6 章制冷机房各种设备的选择316.1制冷机组的选择316.1.1 冷水机组的选型316.1.2分水器和集水器的选择 316.2膨胀水箱的选型和计算326.3 水泵的选型和计算336.3.1冷冻水泵的选型和计算336.3.2水泵配管的布置34第 7 章消声减振及管道保温设计357.1概述357.2空调机组的消声处理357.3 空调装置的防振357.4保温材料的选用357.5保温管道防结露367.5.1保温材料的经济厚度36设计感想37参考文献38谢 辞 39第 1 章 工程概况1.1 原始资料本工程地处承
8、德市，是一承德移动仓储楼。总建筑面积为7402，共六层，地上五层。主要移动办公和仓储，下设地下室，为车库和机房。空调冷、热源采用热泵机组，机组布置在专用机房。机房建于地下室。机房夏季提供712冷媒水；冬季提供4050低温热水。1.2 计算参数1.2.1 室外计算参数 地点：承德 地理位置：北纬41，东经117.93表 1.1 承德室外气象参数夏季大气压力96.280kPa冬季大气压力98kPa空调室外计算日平均温度26.7空调室外计算温度-17 空调室外计算干球温度32.3空调室外计算相对湿度46%空调室外计算湿球温度24.2 采暖室外计算温度-14 室外平均风速1.1 m/s室外平均风速1.
9、4m/s最热月平均相对湿度72冬季通风室外计算温度-9 1.2.2 室内计算参数 表 1.2 各空调房间室内计算参数房间名称夏季冬季新风量温度相对湿度温度相对湿度M3/h.p%办公室、休息室26/20/20会议室26/20/20门厅、卫生间26/20/20丙/戊累仓库26/20/20餐厅26/20/20厨房26/20/20浴室及更衣室26/20/20第 2 章 空调冷热负荷计算2.1 冷负荷计算说明考虑到本建筑物的空调使用特点，所以计算负荷时，取的时间段为8：0020：00计算得到该移动仓储楼的空调冷负荷为394.8KW，冷负荷指标74W/； 总的热负荷为350.25KW,热负荷指标65W/。
10、冷热负荷计算详见附表1冷负荷计算表及附表2热负荷计算表。2.1.1 移动仓储楼围护结构组成说明根据本人的毕业设计任务，各围护结构材料的选取属于非节能的围护结构和窗户，如下所示，材料及传热系数的选取原则依照规范手册空气调节设计手册、公共建筑节能设计标准。名称构造壁厚/传热系数w/(m2k)类型外墙外墙为250厚加气混凝土砌块砖墙，室内未注明者采用200厚加气混凝土砌块加气混凝土砌块容重800Kg/MU3U。3700.46内墙砖墙、泡沫混凝土、木丝板、白灰粉刷2400.51内门/外门2.5防火门/外窗2.42.2 室内冷负荷的计算方法2.2.1 外墙和屋面瞬变传热引起的冷负荷在日射和室外气温综合作
11、用下，外墙和屋面瞬变传热引起的逐时冷负荷可按下式计算：CL=KF（twl -tNx） （2.1） 式中： CL通过外墙和屋面瞬变传热形成的冷负荷，W；K 外墙和屋面的传热系数，W/（m）； F外墙和屋面的传热面积，m；twl外墙或屋面冷负荷计算温度的逐时值，；tNx夏季空气调节室内计算温度，；twl = （twl + td）ka k； twl以承德地区的气象条件为依据计算出的外墙和屋顶冷负荷计算温度的逐时值，；td 不同构造类型外墙和屋顶的地点修正值，由暖通空调附录2-6；ka 外表面放热系数修正值，由教材暖通空调表 2-8 计算查得；k外表面吸收系数修正，由教材暖通空调表 2-9 查得 。
12、2.2.2 内墙,内门等内围护结构形成的瞬时冷负荷当空调房间的温度与相邻非空调房间的温度大于3时,要考虑由内围护结构的温差传热对空调房间形成的瞬时冷负荷,可按如下传热公式计算：CL=FK(tl s - tNx) （2.2）式中： F内围护结构的传热面积，m；K内围护结构的传热系数，W /( mk) ；tNx 夏季空调房间室内设计温度，；tl s 相邻非空调房间的平均计算温度， 。 tl s按下式计算： tl s = twp +tl s （2.3）式中： twp夏季空调房间室外计算日平均温度，；tl s相邻非空调房间的平均计算温度与夏季空调房间室外计算日平均温度的差值,当相邻散热量很少(如走廊)
13、时, tl s取3 ,；当相邻散热量在23116 W/m2时, tl s取5 。2.2.3 外玻璃窗瞬变传热引起的冷负荷在室内外温差的作用下, 玻璃窗瞬变热形成的冷负荷可按下式计算： CL=CwKwFw(twl +td- tNx) （2.4） 式中： Fw外玻璃窗面积，m； Kw玻璃的传热系数，W /( mk) ； twl外玻璃窗冷负荷计算温度的逐时值，；Cw玻璃窗的传热系数修正值；td玻璃窗的地点修正值；2.2.4 透过玻璃窗的日射得热引起的冷负荷透过玻璃窗进入室内的日射得热形成的逐时冷负荷按下式计算： CL=FwCa Cc,s Dj,max CLQ （2.5） 式中： Fw窗口的面积； Ca有效面积系数；Cc,s玻璃窗的综合遮挡系数Cc,s = CsC
