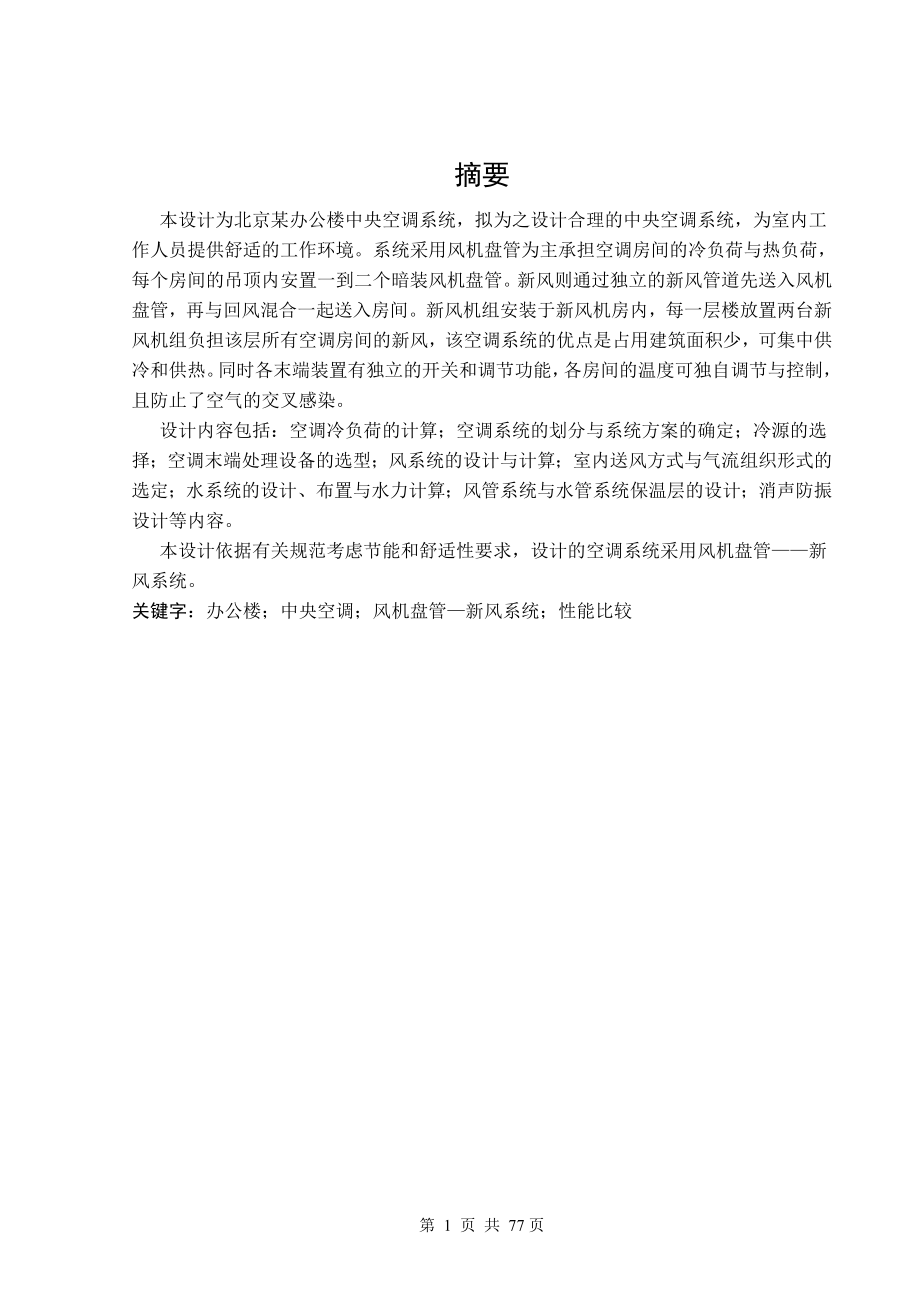

1、摘要本设计为北京某办公楼中央空调系统，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。系统采用风机盘管为主承担空调房间的冷负荷与热负荷，每个房间的吊顶内安置一到二个暗装风机盘管。新风则通过独立的新风管道先送入风机盘管，再与回风混合一起送入房间。新风机组安装于新风机房内，每一层楼放置两台新风机组负担该层所有空调房间的新风，该空调系统的优点是占用建筑面积少，可集中供冷和供热。同时各末端装置有独立的开关和调节功能，各房间的温度可独自调节与控制，且防止了空气的交叉感染。 设计内容包括：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；空调末端处理设备的选型；风系统的设计与计

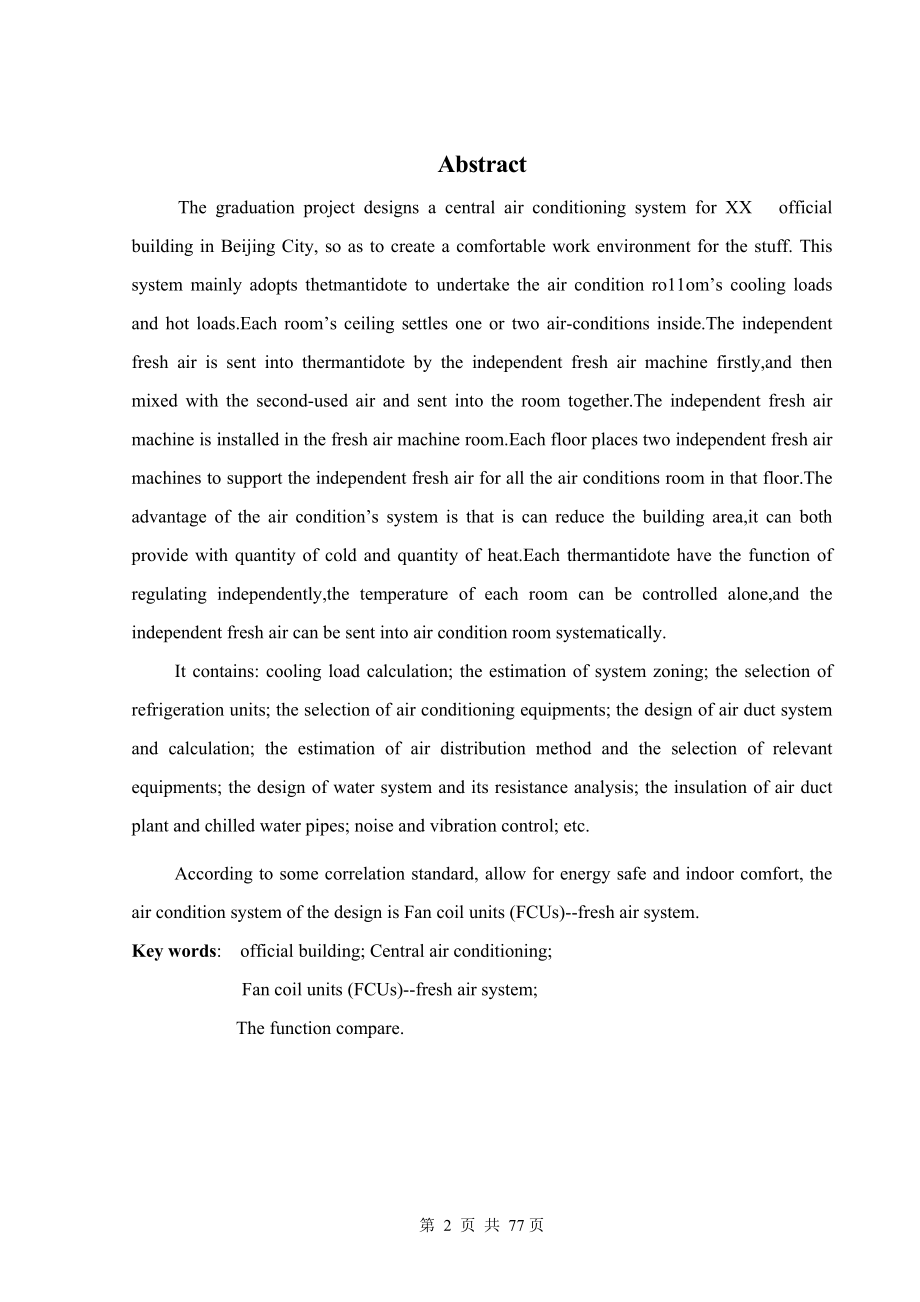

2、算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计；消声防振设计等内容。 本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管新风系统。关键字：办公楼；中央空调；风机盘管新风系统；性能比较AbstractThe graduation project designs a central air conditioning system for XX official building in Beijing City, so as to create a comfortable work environment for the stuff
3、. This system mainly adopts thetmantidote to undertake the air condition ro11oms cooling loads and hot loads.Each rooms ceiling settles one or two air-conditions inside.The independent fresh air is sent into thermantidote by the independent fresh air machine firstly,and then mixed with the second-us
4、ed air and sent into the room together.The independent fresh air machine is installed in the fresh air machine room.Each floor places two independent fresh air machines to support the independent fresh air for all the air conditions room in that floor.The advantage of the air conditions system is th
5、at is can reduce the building area,it can both provide with quantity of cold and quantity of heat.Each thermantidote have the function of regulating independently,the temperature of each room can be controlled alone,and the independent fresh air can be sent into air condition room systematically.It
6、contains: cooling load calculation; the estimation of system zoning; the selection of refrigeration units; the selection of air conditioning equipments; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of wa
7、ter system and its resistance analysis; the insulation of air duct plant and chilled water pipes; noise and vibration control; etc.According to some correlation standard, allow for energy safe and indoor comfort, the air condition system of the design is Fan coil units (FCUs)-fresh air system.Key wo

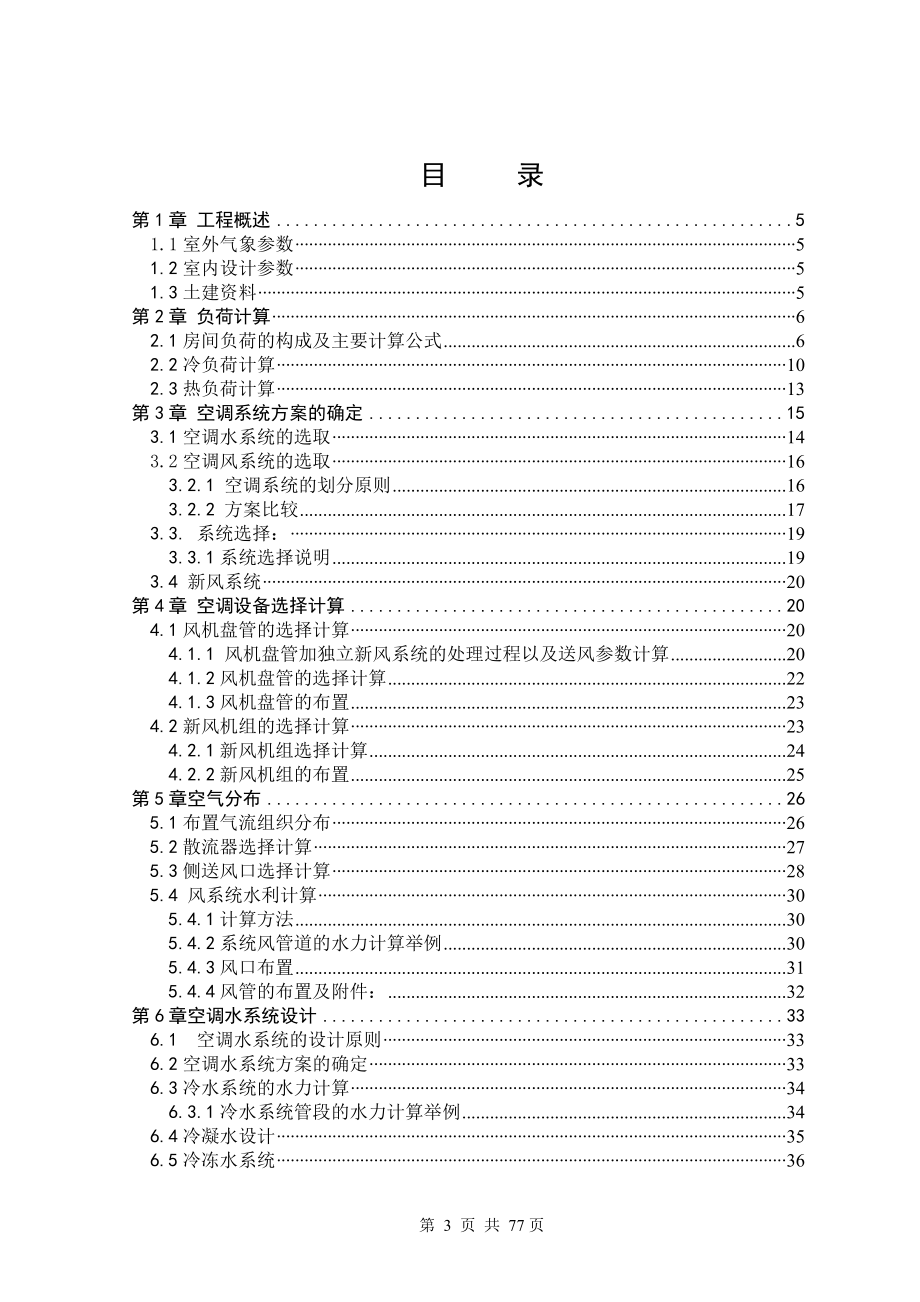

8、rds: official building; Central air conditioning; Fan coil units (FCUs)-fresh air system; The function compare.目 录第1章 工程概述51.1室外气象参数51.2室内设计参数51.3土建资料5第2章 负荷计算62.1房间负荷的构成及主要计算公式62.2冷负荷计算102.3热负荷计算13第3章 空调系统方案的确定153.1空调水系统的选取143.2空调风系统的选取163.2.1 空调系统的划分原则163.2.2 方案比较173.3. 系统选择：193.3.1系统选择说明193.4 新风系
9、统20第4章 空调设备选择计算204.1风机盘管的选择计算204.1.1 风机盘管加独立新风系统的处理过程以及送风参数计算204.1.2风机盘管的选择计算224.1.3风机盘管的布置234.2新风机组的选择计算234.2.1新风机组选择计算244.2.2新风机组的布置25第5章空气分布265.1布置气流组织分布265.2散流器选择计算275.3侧送风口选择计算285.4 风系统水利计算305.4.1计算方法305.4.2系统风管道的水力计算举例305.4.3风口布置315.4.4风管的布置及附件：32第6章空调水系统设计336.1 空调水系统的设计原则336.2空调水系统方案的确定336.3冷
10、水系统的水力计算346.3.1冷水系统管段的水力计算举例346.4冷凝水设计356.5冷冻水系统366.5.1冷冻水泵配管布置376.6冷却水系统386.6.1冷却塔的选取386.6.2冷却水泵的选取396.7水系统附件的设计406.7.1膨胀水箱的设计计算406.7.2集水器和分水器406.7.3除污器和水过滤器416.7.4排气阀416.7.5阀门426.7.6水系统安装要求42第7章 消声、减振与保温设计437.1消声与隔声设计437.2减振设计447.2.1冷冻机、水泵及风机等设备的减振447.2.2管道减振447.3保温设计44参 考 文 献45毕业设计总结46附表一：各房间冷负荷汇
11、总47附表二：各房间热负荷汇总50附表三：各房间熱湿比57附表四：各房间新风量61附表五：风管的水利计算64附表六:. .水管的水利计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69附表七 暗装风机盘管性能参数 .77 第1章 工程概述绪 论1.1室外气象参数北京地区气象参数： 1.地理位置: 北京市 2.台站位置: 北纬 39.800 东经 116.470 3.夏季大气压: 998.60 kPa 4.夏季室外计算干球温度: 33.20 夏季空调日平均:
12、28.60 夏季计算日较差: 8.80 5.夏季室外湿球温度: 26.40 6.夏季室外平均风速: 1.90 m/s1.2室内设计参数表1.2室内设计参数房间类型室温相对湿度噪声声级dB(A)夏季冬季夏季冬季值班室26222250104035-45厕所26222250104040-50微机控制室26222250104035-45办公室26222250104035-45会议室26222250104035-451.3土建资料：1.3.1外墙墙体：传热系数 0.540 W/(m2.) 朝向 西 朝向修正-0.050朝向 北 朝向修正 0.100 朝向 南 朝向修正-0.250朝向 东 朝向修正-0.
13、0501.3.2内墙选用红砖墙体：传热系数 0.540 W/(m2.)1.3.3屋面选用沥青膨胀珍珠岩屋面： 1.3.4.门窗： 外窗 传热系数 2.6 0 W/(m2.) 内门 传热系数 2.50 W/(m2. 第2章 负荷计算2.1房间冷负荷的构成及主要计算公式： 2.1.1夏季空调冷负荷采用逐时冷负荷系数法（1） 围护结构瞬变传热形成冷负荷的计算方法在日射和室外气温综合作用下，外墙和屋面瞬变传热引起的逐时冷负荷可按下式计算： （3-2-1）式中 外墙和屋面的传热引起的逐时冷负荷，； 外墙和屋面的面积，； td地方温差修正值 外墙和屋面的传热系数，； 室内计算温度，； 外墙和屋面冷负荷计算温度的逐时值，。(2） 内维护结构冷负荷当邻室为通风良好的非空调房间时，通过内墙和楼板的温差传热而产生的冷负荷可按上式计算。当邻室有一定的发热量时，通过空调房间隔墙、楼板、内窗、内门等内维护结构的温差传热而产生的冷负荷，可视作稳定传热，不随时间而变化，可按下式计算： （3-2-2）式中 内维护结构（如内墙、楼板等）的传热系数，； 内维护结构的面积，； 夏季空调室外计算日平均温度，； 附加温升。（3） 外玻璃窗瞬变传热下的冷负荷 在室内外温差作用下，通过外玻璃窗瞬变传热引起的冷负荷可按下式计算： （3-2-3）式中 cw窗框修正系数；
