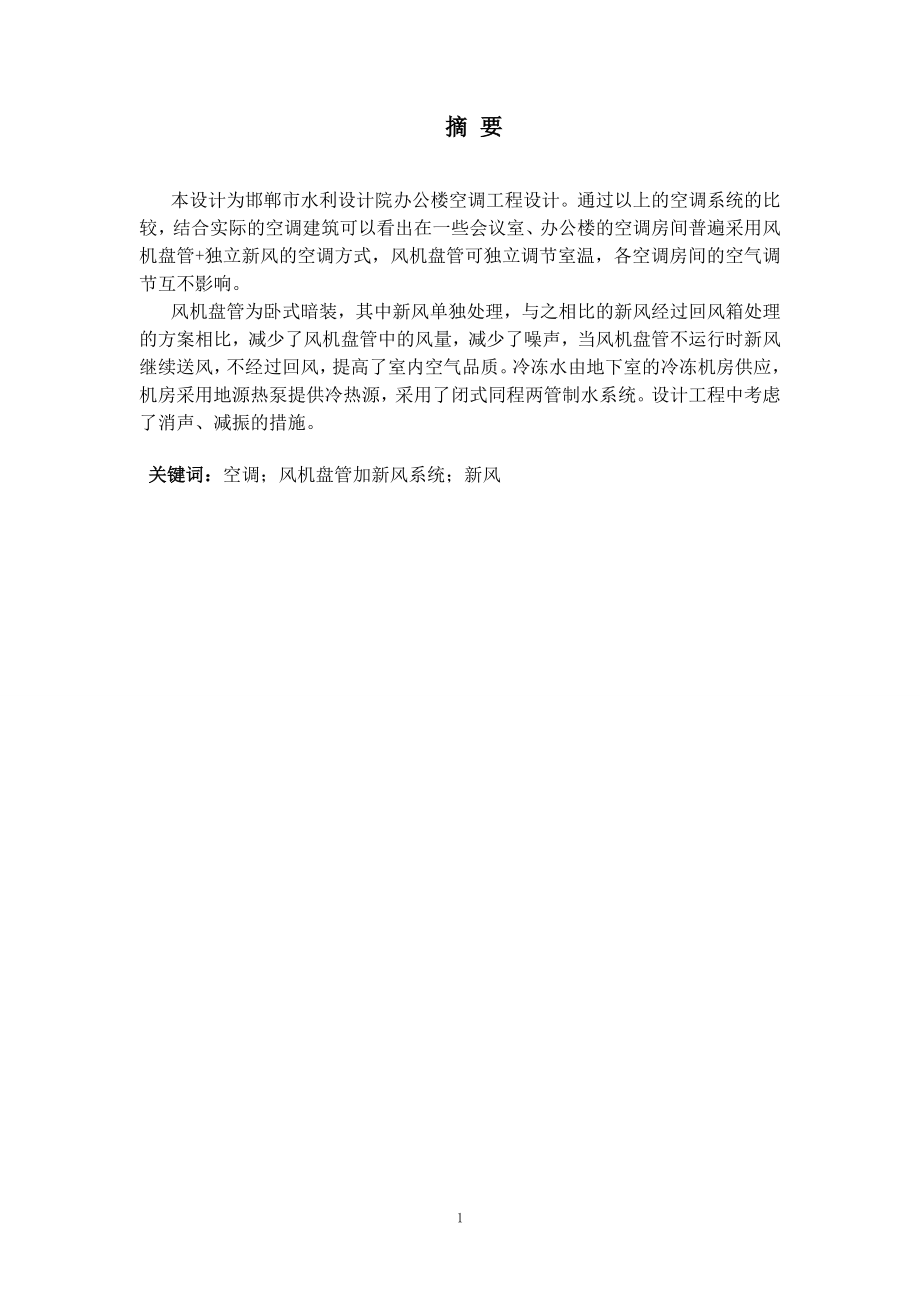

1、摘 要本设计为邯郸市水利设计院办公楼空调工程设计。通过以上的空调系统的比较，结合实际的空调建筑可以看出在一些会议室、办公楼的空调房间普遍采用风机盘管+独立新风的空调方式，风机盘管可独立调节室温，各空调房间的空气调节互不影响。风机盘管为卧式暗装，其中新风单独处理，与之相比的新风经过回风箱处理的方案相比，减少了风机盘管中的风量，减少了噪声，当风机盘管不运行时新风继续送风，不经过回风，提高了室内空气品质。冷冻水由地下室的冷冻机房供应，机房采用地源热泵提供冷热源，采用了闭式同程两管制水系统。设计工程中考虑了消声、减振的措施。关键词：空调；风机盘管加新风系统；新风ABSTRACTThe design f

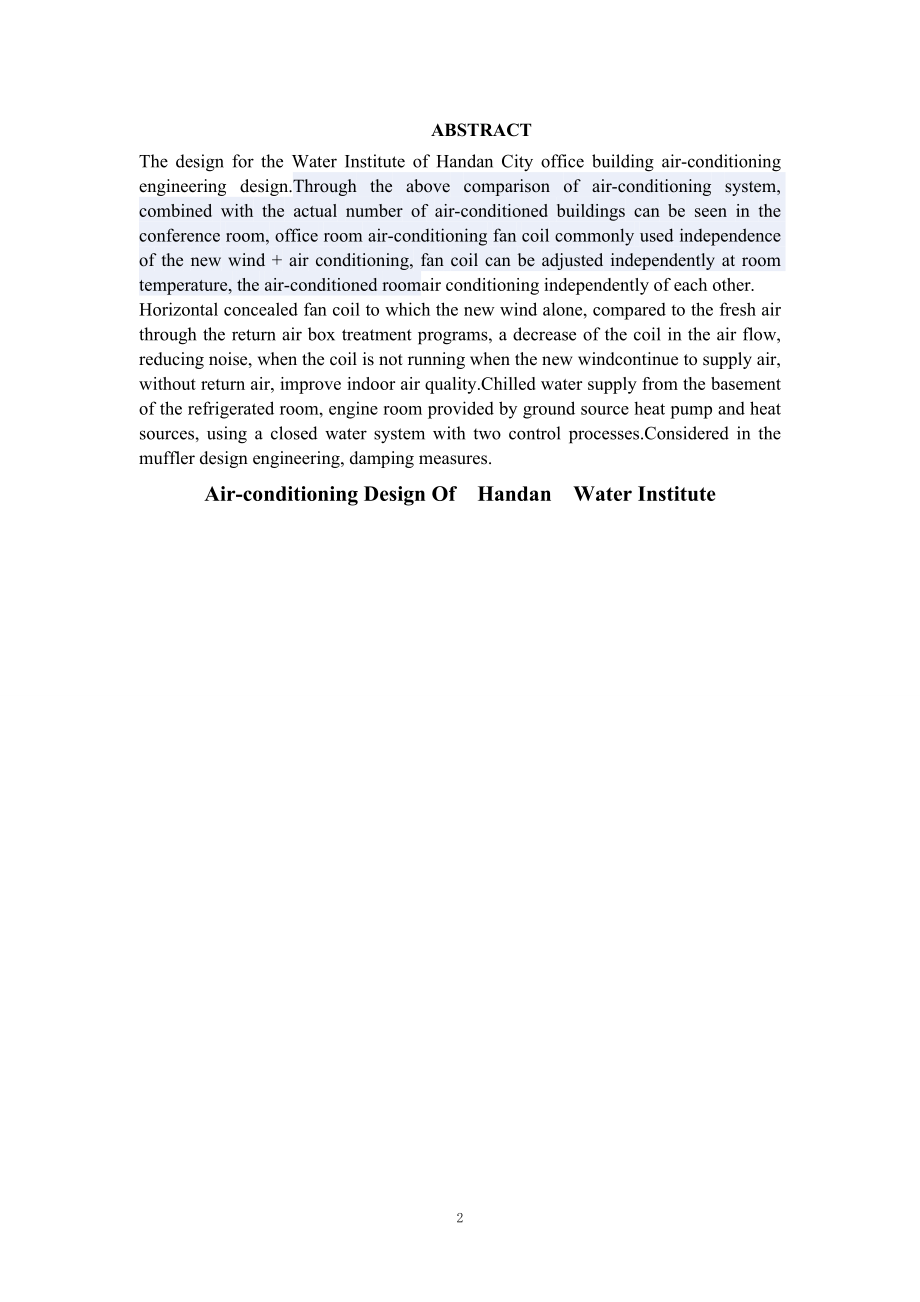

2、or the Water Institute of Handan City office building air-conditioning engineering design.Through the above comparison of air-conditioning system, combined with the actual number of air-conditioned buildings can be seen in the conference room, office room air-conditioning fan coil commonly used inde
3、pendence of the new wind + air conditioning, fan coil can be adjusted independently at room temperature, the air-conditioned roomair conditioning independently of each other.Horizontal concealed fan coil to which the new wind alone, compared to the fresh air through the return air box treatment prog
4、rams, a decrease of the coil in the air flow, reducing noise, when the coil is not running when the new windcontinue to supply air, without return air, improve indoor air quality.Chilled water supply from the basement of the refrigerated room, engine room provided by ground source heat pump and heat

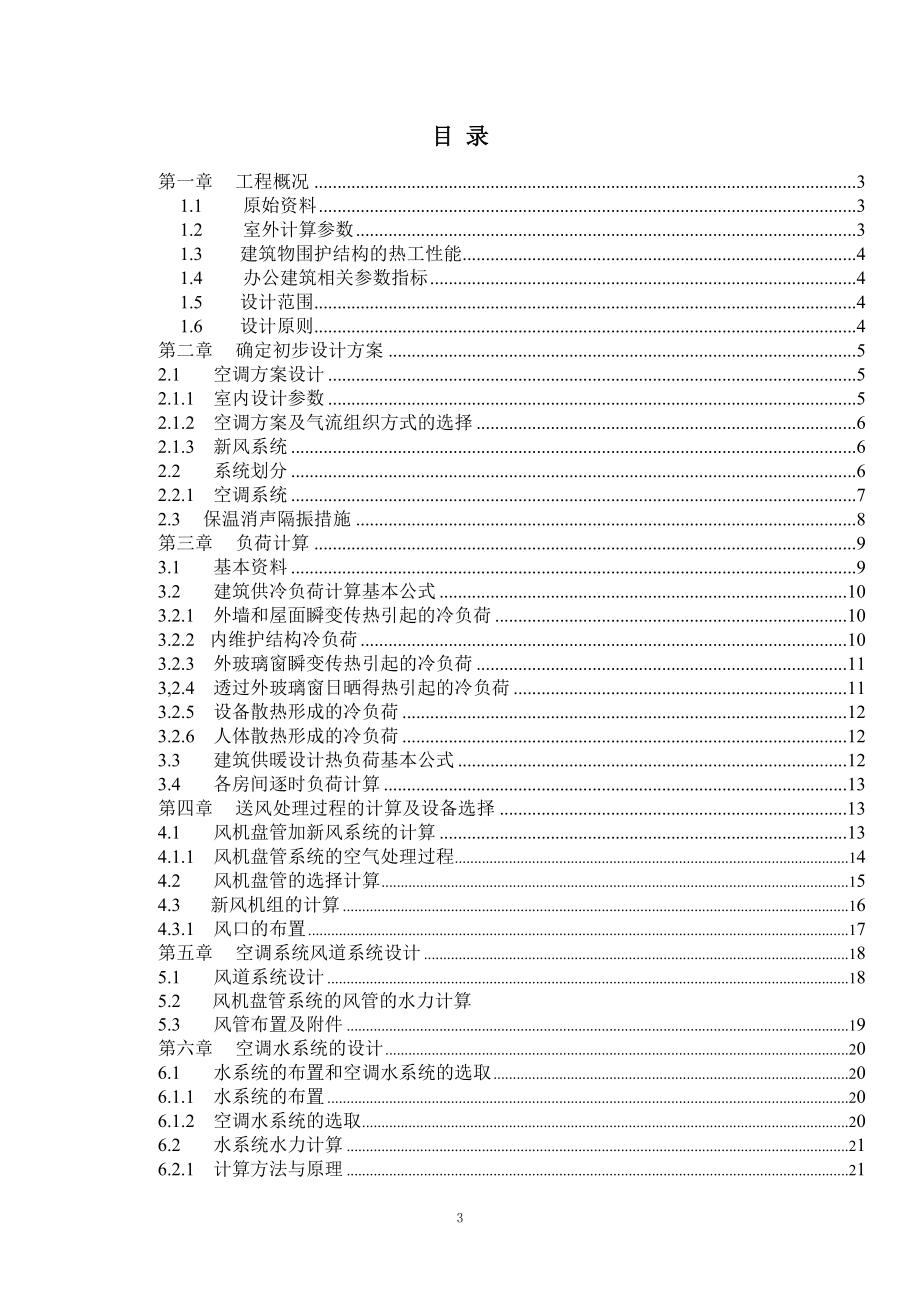

5、 sources, using a closed water system with two control processes.Considered in the muffler design engineering, damping measures.Air-conditioning Design Of Handan Water Institute目 录第一章 工程概况3 1.1 原始资料3 1.2 室外计算参数3 1.3 建筑物围护结构的热工性能4 1.4 办公建筑相关参数指标4 1.5 设计范围4 1.6 设计原则4第二章 确定初步设计方案52.1空调方案设计52.1.1室内设计参数5
6、2.1.2空调方案及气流组织方式的选择62.1.3新风系统62.2系统划分62.2.1空调系统72.3 保温消声隔振措施8第三章 负荷计算93.1基本资料93.2建筑供冷负荷计算基本公式103.2.1外墙和屋面瞬变传热引起的冷负荷103.2.2 内维护结构冷负荷103.2.3外玻璃窗瞬变传热引起的冷负荷113,2.4透过外玻璃窗日晒得热引起的冷负荷113.2.5设备散热形成的冷负荷123.2.6人体散热形成的冷负荷123.3建筑供暖设计热负荷基本公式123.4各房间逐时负荷计算13第四章 送风处理过程的计算及设备选择134.1风机盘管加新风系统的计算134.1.1风机盘管系统的空气处理过程14
7、4.2风机盘管的选择计算154.3 新风机组的计算164.3.1风口的布置17第五章 空调系统风道系统设计185.1风道系统设计18 5.2 风机盘管系统的风管的水力计算5.3风管布置及附件19第六章 空调水系统的设计206.1水系统的布置和空调水系统的选取206.1.1水系统的布置206.1.2空调水系统的选取206.2水系统水力计算216.2.1计算方法与原理216.2.2冷却水系统设计216.2.3 冷凝水系统21第七章 冷热源系统设计217.1 冷热源的选择227.2 水泵的选型和计算227.2.1 冷冻水泵的计算和选择227.2.2 冷却水泵的计算和选择237.2.3 水泵配管布置2
8、37.3 分水器集水器的选择247.4地源热泵的计算与选择257.5 膨胀水箱的计算267.6水系统附件的设计27第八章 管道的保温及防腐设计278.1管道的保温与防腐288.1.1保温的目的与原因288.1.2冷冻水管的保温设计298.1.3冷凝水管的保温设计30结论 31参考文献32致谢 334第一章 工程概况1.1原始资料本工程为邯郸市水利设计院的空调工程。工程占地面积为657.3888，大厦东西长50.4m，南北宽19.8m建筑高度30.9,。地上八层，地下一层，局部四层。主要有办公室、会客室、会议室、餐厅，地下一层为车库，机房。空调冷、热源采用地源热泵机组，机组布置在专用机房。机房夏
9、季提供712冷媒水；冬季提供4555低温热水。1.墙壁：（1）外墙：为空调工程附录5中的2-II型墙体。370厚砖墙，100厚泡沫混凝土，外表面15厚水泥砂浆粉刷，15厚面砖贴面；内表面20厚普通水泥混合砂浆抹灰。（2）内墙：内墙设为石膏板夹矿棉板轻质隔墙 2.楼板预制细石混凝土板25mm,水泥砂浆找平层20mm，保温层为水泥膨胀珍珠岩； 3.门窗：铝合金窗，双层，普通玻璃用于主楼内外窗。1.2室外计算参数(邯郸地区).夏季空调计算干球温度35.2.夏季空调计算日平均温度30.2.夏季空调计算湿球温度 26.9 .夏季通风计算干球温度31.0.夏季大气压力99463Pa .夏季平均风速1.9m
10、/s.冬季空调计算干球温度-7.7.冬季通风计算干球温度-5.2.冬季空调计算相对湿度60 %.冬季平均风速1.5m/s1.3 建筑物围护结构的热工性能围护结构热工性能表 维护结构名称外墙外窗内墙屋面传热系数w/ m21.55.91.970.451.4 办公建筑相关参数指标 房间名称夏季冬季设备指标人员指标新风量噪音温度相对湿度温度相对湿度%W/m2m2/人m3/人/hdB.会议室2655186018002050办公室265518601802-103050休息室26551860003050接待室265518600030501.5 设计范围本设计的范围为整栋建筑的空调系统的消声防震及防火排烟；空
11、调系统的运行调节；风、水系统管道的防腐保温。1.6设计原则满足国家及行业有关规范规定的要求，利用国内外先进的空调技术及设备，在创建健康舒适的室内空气品质及环境的同时达到节能环保的效果。第2章 确定初步设计方案2.1 空调方案设计2.1.1 室内设计参数空调系统设计的参数根据采暖通风与空气调节设计规范GB50019-2003得出：第2.1-3条：冬季空调室内计算参数舒适性空气调节室内计算参数温度：1822 相对湿度：40%60% 风速：不大于0.2m/s第2.1-6条：夏季空调室内计算参数舒适性空调室内计算参数温度：2428 相对湿度：40%65% 风速：不大于0.3m/s本建筑的室内设计参数如
12、附表2.1.2空调方案及气流组织方式的选择.空调方案的确定传统的空调方案有单风道一次回风系统和风机盘管加独立新风的空调方式。下面就集中式系统和风机盘管+独立新风进行比较：集中式系统和风机盘管+独立新风进行比较表 表2.1.4.1比较项目集中式风机盘管加新风设备布置与机房空调与制冷设备可以集中布置在机房；机房面积较大；有时可以布置在屋顶上。只需要新风空调机房面积；风机盘管可以安装在空调房间里；分散布置，敷设各种管线较麻烦。风管系统空调送回风管系统复杂，布置困难；支风管和风口过多时不易平衡。放室内时，不接送、回风管；当系统和新风系统联合使用时，新风量较小。维护运行空调与制冷设备集中在机房内，便于管
13、理和维修。布置分散，维护与管理不便；，系统复杂，易漏水。温湿度控制可严格控制温度和相对湿度。室内要求严格时，难以满足要求。空气过滤与净化可以采用初效、中效和高效过滤器，满足室内空气清洁的不同要求。采用喷水室时，水与空气直接接触，易受污染，须经常换水。过滤性能差，室内清洁度要求较高时难于满足。消声隔震可以有效的采取消声和隔震措施。必须采用低噪声风机，才能保证室内要求。风管互相串通空调房间之间有风管连通，使各个房间互相污染。当发生火灾时会通过风管迅速蔓延。各个房间之间不会互相污染。使用寿命使用寿命长。使用寿命长。安装设备和风管安装工程量大，周期长。安装投产快。节能和经济可以根据室外气象参数变化实现全年多工况节能运行；对热湿负荷不一致或室内参数不同的多房间不经济；部分房间停止空调，系统仍运行，不经济。灵活性大，节能效果好；盘管可冬夏兼用，内壁结垢，降低传热效率；无法实现全年多工况调节。通过以上的空调系统的比较，结合实际的空调建筑可以看出在一些会议室、办公楼的空调房间普遍采用风机盘管+独立新风的空调方式，风机盘管可独立调节室温，各空调房间的空气调节互不影响。根据以上分析和比较，系统选择如下： 各房间系统类型选择表 房间名称空调方式送风方式噪声dB接待
