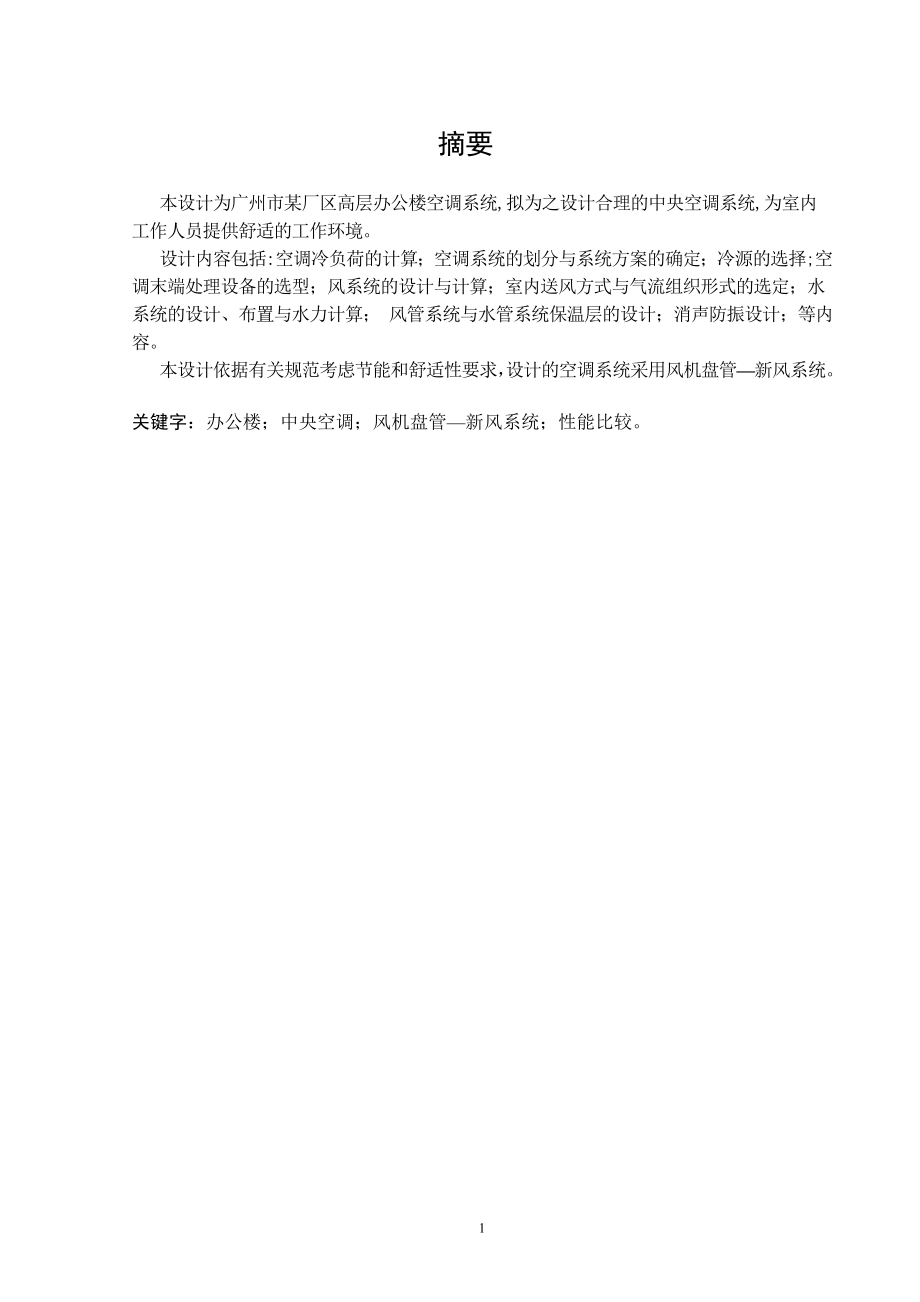

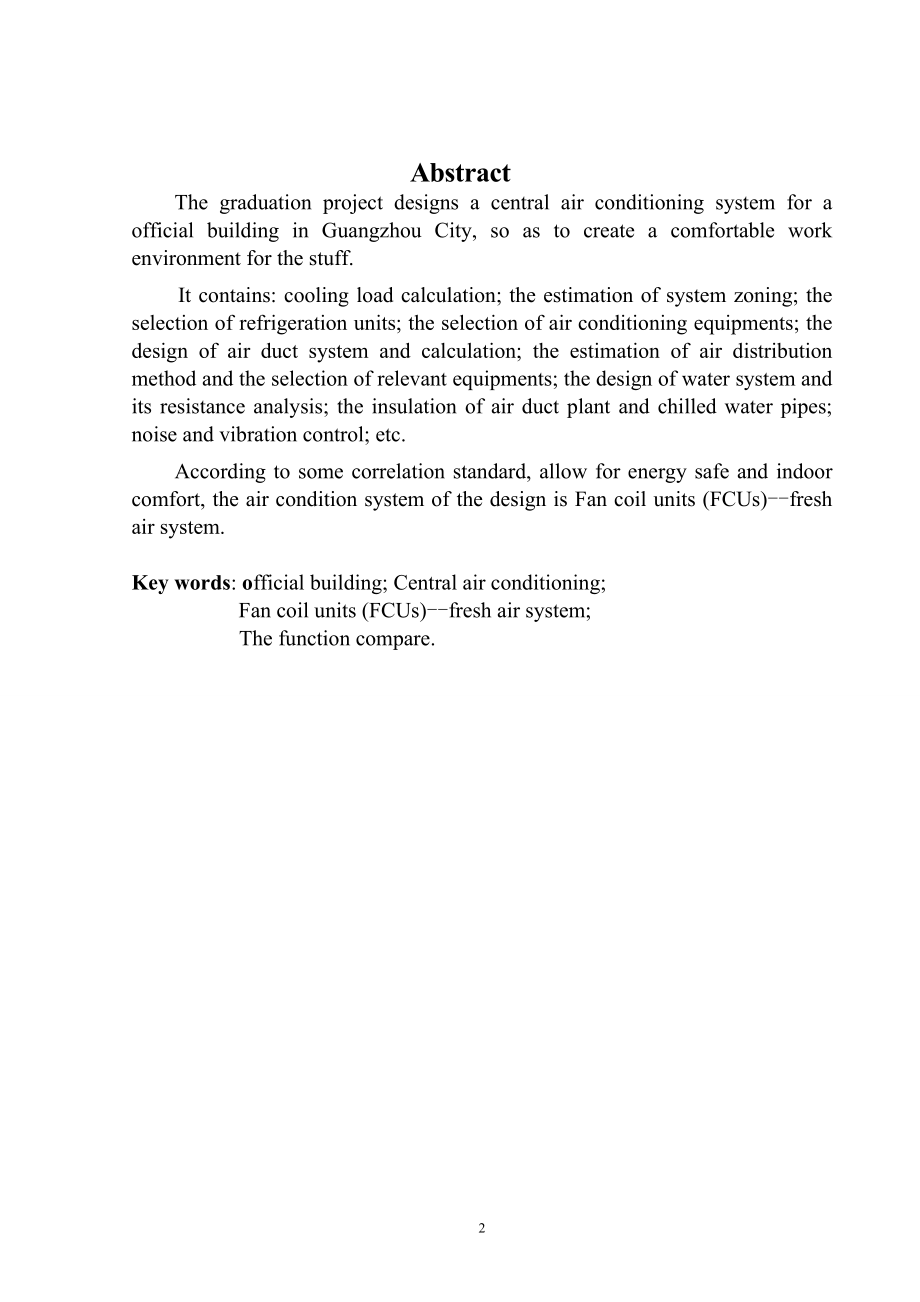

1、摘要本设计为广州市某厂区高层办公楼空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。设计内容包括: 空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择;空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算； 风管系统与水管系统保温层的设计；消声防振设计；等内容。本设计依据有关规范考虑节能和舒适性要求，设计的空调系统采用风机盘管新风系统。关键字：办公楼；中央空调；风机盘管新风系统；性能比较。AbstractThe graduation project designs a central air conditi
2、oning system for a official building in Guangzhou City, so as to create a comfortable work environment for the stuff.It contains: cooling load calculation; the estimation of system zoning; the selection of refrigeration units; the selection of air conditioning equipments; the design of air duct syst
3、em and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and its resistance analysis; the insulation of air duct plant and chilled water pipes; noise and vibration control; etc.According to some correlation standard, allow for

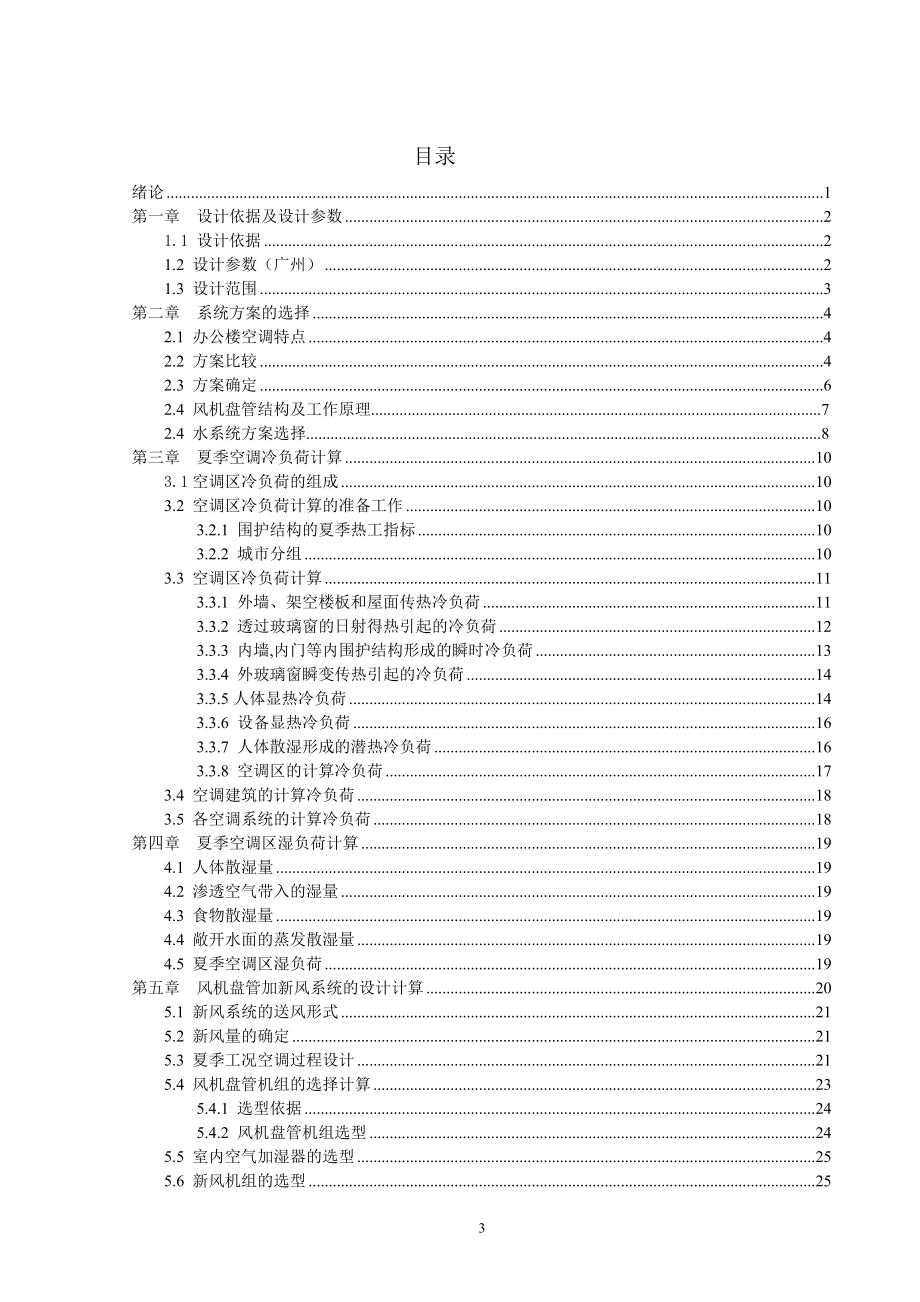

4、 energy safe and indoor comfort, the air condition system of the design is Fan coil units (FCUs)-fresh air system.Key words: official building; Central air conditioning; Fan coil units (FCUs)-fresh air system; The function compare. 目录绪论1第一章 设计依据及设计参数21.1 设计依据21.2 设计参数（广州）21.3 设计范围3第二章 系统方案的选择42.1 办公
5、楼空调特点42.2 方案比较42.3 方案确定62.4 风机盘管结构及工作原理.7 2.4 水系统方案选择.8第三章 夏季空调冷负荷计算103.1空调区冷负荷的组成103.2 空调区冷负荷计算的准备工作103.2.1 围护结构的夏季热工指标103.2.2 城市分组103.3 空调区冷负荷计算113.3.1 外墙、架空楼板和屋面传热冷负荷113.3.2 透过玻璃窗的日射得热引起的冷负荷123.3.3 内墙,内门等内围护结构形成的瞬时冷负荷133.3.4 外玻璃窗瞬变传热引起的冷负荷143.3.5人体显热冷负荷143.3.6 设备显热冷负荷163.3.7 人体散湿形成的潜热冷负荷163.3.8 空
6、调区的计算冷负荷173.4 空调建筑的计算冷负荷183.5 各空调系统的计算冷负荷18第四章 夏季空调区湿负荷计算194.1 人体散湿量194.2 渗透空气带入的湿量194.3 食物散湿量194.4 敞开水面的蒸发散湿量194.5 夏季空调区湿负荷19第五章 风机盘管加新风系统的设计计算205.1 新风系统的送风形式215.2 新风量的确定215.3 夏季工况空调过程设计215.4 风机盘管机组的选择计算235.4.1 选型依据245.4.2 风机盘管机组选型245.5 室内空气加湿器的选型255.6 新风机组的选型25第六章 空调风系统的设计计算266.1 空调区的气流组织266.2 气流组
7、织的基本要求266.3 送风形式的选择266.4 散流器的选择计算276.4.1 散流器平送气流组织设计计算内容276.4.2 散流器平送气流设计步骤286.4.3 散流器选择计算举例296.5 回风口的选择计算306.5.1 卧式暗装机组回风口的选择306.6 风口布置306.7 风系统的水力计算316.7.1 风管的布置和设计计算原则316.7.2 计算方法316.7.3 风系统水力计算举例326.7.4 风管的布置及附件34第七章 空调水系统的设计计算357.1 空调水系统的设计原则357.2 冷水系统的水力计算357.2.1 计算方法357.2.2 计算举例357.3 冷凝水系统367
8、.4 水系统安装要求37第八章 冷热源机房的设计与设备的选择398.1 空调系统的设计冷负荷398.2机组选择计算398.3 冷冻水循环泵的选型计算408.4 冷冻水补水系统的选型计算418.4.1 系统补水量418.4.2 补水点及补水泵的选择418.5 冷冻水分、集水器的选型42 8.6 冷却水塔选型.42第九章 管道保温与防腐439.1 管道保温439.1.1 保温目的439.1.2 保温材料的选用439.1.3 保温经济厚度449.2 管道防腐44第十章 消声减震设计45101 消声设计4510.1.1 管道系统消声设计的步骤4510.1.2 消声器使用过程中应当注意的几个问题4510
9、.2 减震设计45结论47谢辞48参考文献49 5绪论随着国内大中型建筑中央空调的更新换代以及户式中央空调的快速增长，中央空调这块市场“蛋糕”正吸引越来越多的眼球。正当空调新生力量的强热姿态迅猛堀起的时候，整个空调产业的格局已经开始变化，和前几年建筑业的发展相比，目前的发展商将眼光放的更远，他们不再片面的追求容积率及如何将开发成本降低，而是更多的考虑以人为本，开发真正舒适度高、建筑质量高的居住及商用建筑。 在中国以快速的脚步走向世界的同时。为了适应国际贸易、旅游、及城市建设迅速发展的需要，高层建筑的发展不会停留在过去的发展水平，特别是对建筑物内的空气品质及舒适程度的要求也会越来越高。新建的大中
10、商业建筑纷纷安装了空调系统，以提高商场的档次，吸引更多的顾客。各大城市中频频展开的“商战”更加速了空调系统 在商业建筑中的普及。 空调产业是一个传统标准化产业，要革命性创新是十分困难的，商业建筑不断的增多，以及人们对室内空气的温湿度、洁净度和空气品质问题越来越重视。由于能源的紧缺，节能问题越来越引起人们的重视。因此迫切需要为商业建筑物安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平的追求。第一章 设计依据及设计参数1.1 设计依据（1）建设方对本专业的设计要求（2）建筑物的平面、立面、剖面和其他大样详图（3）采暖通风与空气调节设计规范（GB50019-2003）（4）实用供热空调设
11、计手册（第二版），中国建筑工业出版社，陆耀庆主编（5）空气调节设计手册（第二版）（6）空气调节设计手册，1983年，中国建筑工业出版社（7）建筑环境学（第二版），中国建筑工业出版社，朱颖心主编（8）供暖通风设计手册，1987年，中国建筑工业出版社，陆耀庆主编（9）高层民用建筑设计规范1.2 设计参数（广州市）地理位置：东经11331，北纬23夏季空调室外计算参数：（参考广州市）大气压 100.45Kpa夏季空调室外计算日平均温度 30.1夏季空调室外计算干球温度 33.5夏季空调室外计算湿球温度 27.7夏季通风室外计算温度 31夏季室外平均风速 1.8m/s夏季通风室外计算相对湿度 65%冬
12、季空调室外计算参数：（参考广州市）大气压 101.95Kpa冬季空调室外计算温度： 5冬季空调室外计算相对湿度： 70%冬季室外平均风速： 2.4m/s冬季通风室外计算温度 13室内空调主要计算参数：根据设计方要求及简明空调设计手册1.5.2，办公建筑设计规范4.2.2本设计室内各房间的冬、夏季空调计算参数如表1-1：表1-1 室内参数表空调区夏季温度相对湿度一至九层2665噪声标准（A）：一般办公室40-55工作制：上午8：00-12：00，下午13：00-18：00 1.3 设计范围一至九层均为夏季供冷。第二章 系统方案的选择2.1办公楼（写字楼）空调特点1）建筑特点办公楼的外围护结构多为钢筋混凝土的框架结构,采用自重的轻型墙体材料作为外围护结构。大量采用玻璃幕墙,采用大面积单层玻璃幕墙加铝合金饰板作为高层写字楼外围护结构的主流,其玻璃幕墙主要为6mm或8mm厚度的热反射镀膜玻璃。办公楼由吊顶或架空地板形成办公自动化机器和通讯设备的线性空间，办公楼的净高为2.6m左右。2）使用特点办公楼的使用性质与时间全楼大体一致,所以整幢楼可选择用同样的空调系统和设备,管理比较方便。办公楼一般采用集中或半集中空调系统。3)办公楼空调系统注意事项a.分区问题：按建筑物分为内区和外区,也可以按朝向分或根据房间用途、标
