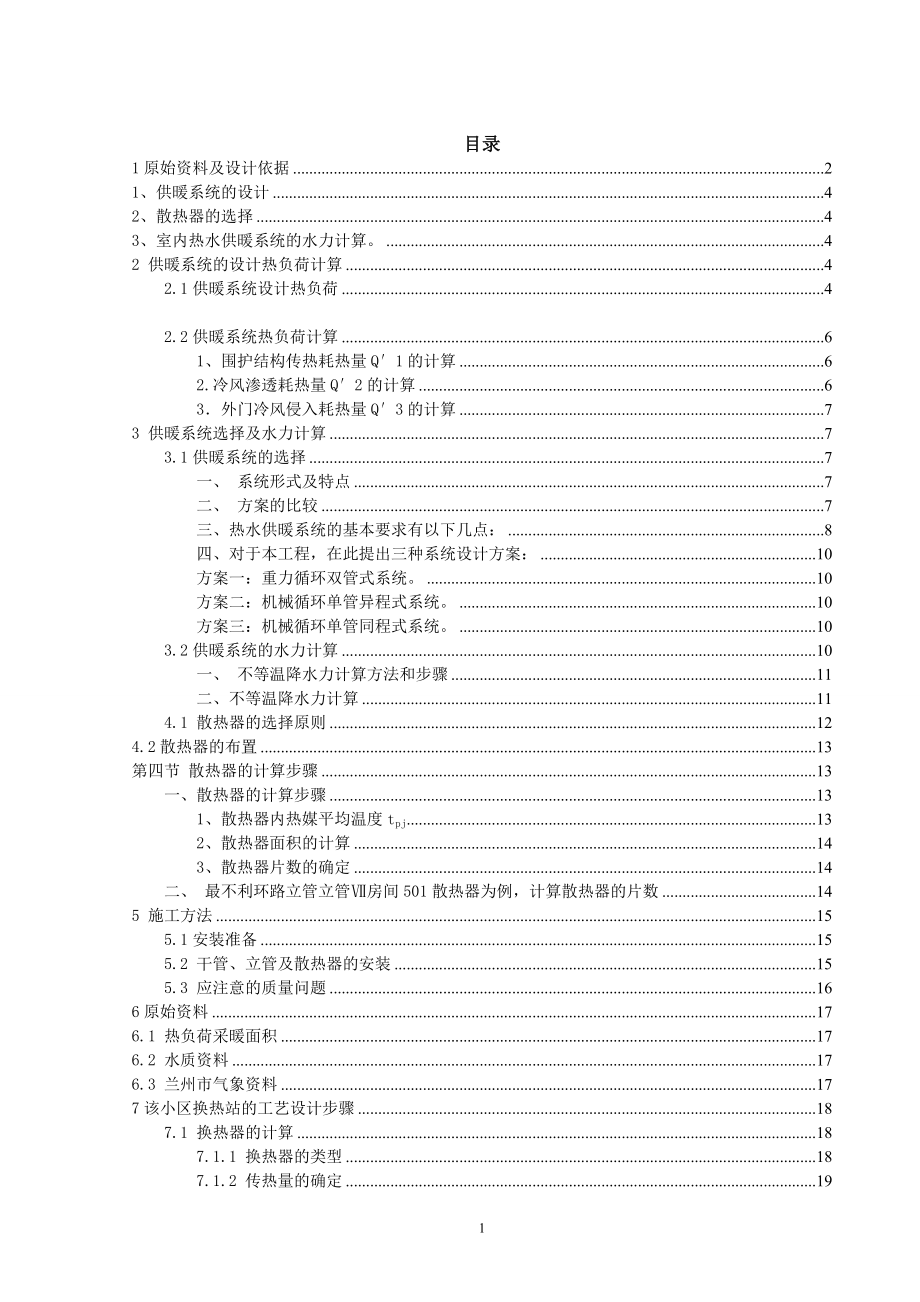

1、目录1原始资料及设计依据21、供暖系统的设计42、散热器的选择43、室内热水供暖系统的水力计算。42 供暖系统的设计热负荷计算42.1供暖系统设计热负荷42.2供暖系统热负荷计算61、围护结构传热耗热量Q1的计算62.冷风渗透耗热量Q2的计算63外门冷风侵入耗热量Q3的计算73 供暖系统选择及水力计算73.1供暖系统的选择7一、 系统形式及特点7二、 方案的比较7三、热水供暖系统的基本要求有以下几点：8四、对于本工程，在此提出三种系统设计方案：10方案一：重力循环双管式系统。10方案二：机械循环单管异程式系统。10方案三：机械循环单管同程式系统。103.2供暖系统的水力计算10一、 不等温降水
2、力计算方法和步骤11二、不等温降水力计算114.1 散热器的选择原则124.2散热器的布置13第四节 散热器的计算步骤13一、散热器的计算步骤131、散热器内热媒平均温度tpj132、散热器面积的计算143、散热器片数的确定14二、 最不利环路立管立管房间501散热器为例，计算散热器的片数145 施工方法155.1安装准备155.2 干管、立管及散热器的安装155.3 应注意的质量问题166原始资料176.1 热负荷采暖面积176.2 水质资料176.3 兰州市气象资料177该小区换热站的工艺设计步骤187.1 换热器的计算187.1.1 换热器的类型187.1.2 传热量的确定197.1.3

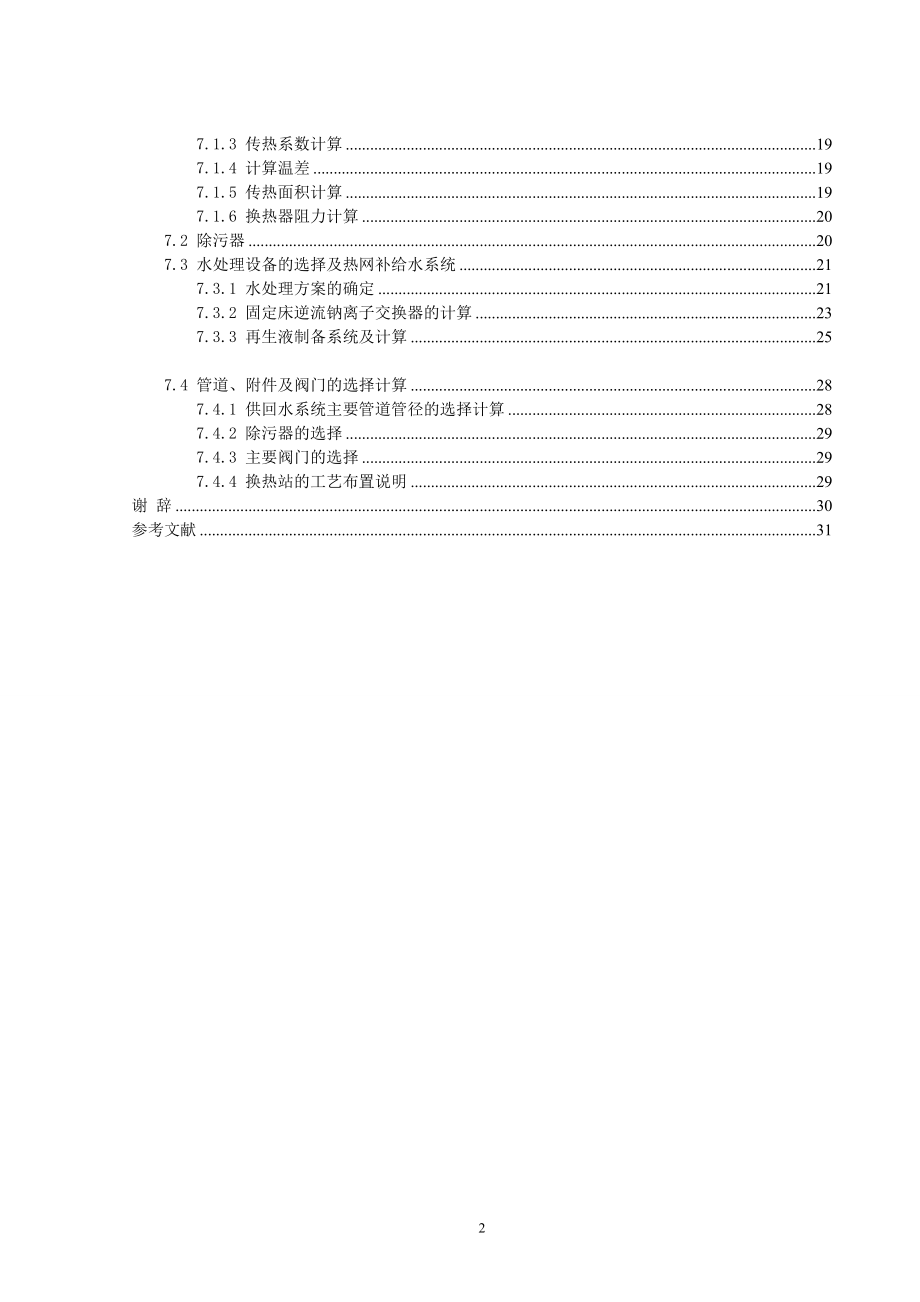

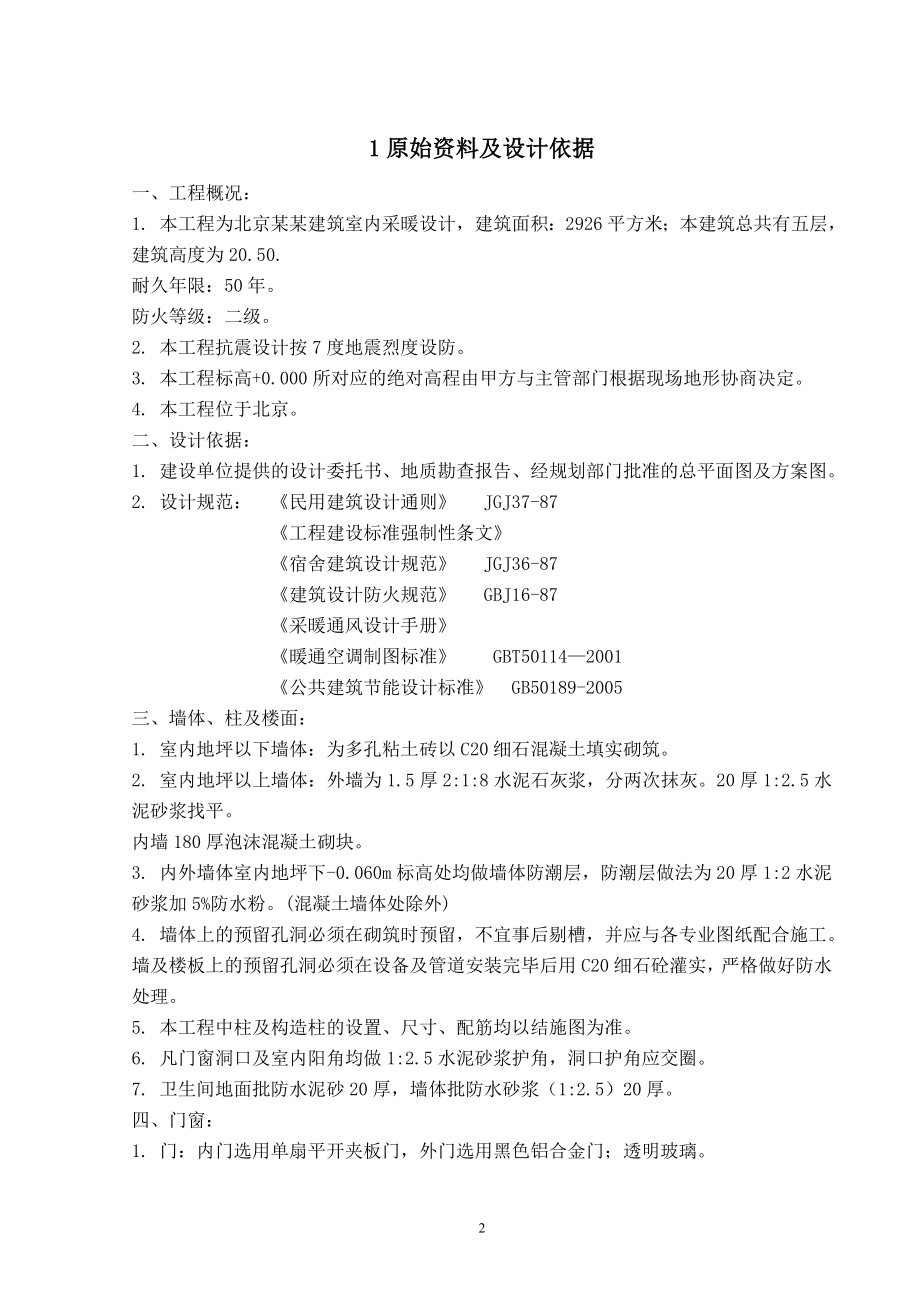

3、 传热系数计算197.1.4 计算温差197.1.5 传热面积计算197.1.6 换热器阻力计算207.2 除污器207.3 水处理设备的选择及热网补给水系统217.3.1 水处理方案的确定217.3.2 固定床逆流钠离子交换器的计算237.3.3 再生液制备系统及计算257.4 管道、附件及阀门的选择计算287.4.1 供回水系统主要管道管径的选择计算287.4.2 除污器的选择297.4.3 主要阀门的选择297.4.4 换热站的工艺布置说明29谢 辞30参考文献3121原始资料及设计依据一、工程概况：1. 本工程为北京某某建筑室内采暖设计，建筑面积：2926平方米；本建筑总共有五层，建筑
4、高度为20.50.耐久年限：50年。防火等级：二级。2. 本工程抗震设计按7度地震烈度设防。3. 本工程标高+0.000所对应的绝对高程由甲方与主管部门根据现场地形协商决定。4. 本工程位于北京。二、设计依据：1. 建设单位提供的设计委托书、地质勘查报告、经规划部门批准的总平面图及方案图。2. 设计规范： 民用建筑设计通则 JGJ37-87 工程建设标准强制性条文 宿舍建筑设计规范 JGJ36-87 建筑设计防火规范 GBJ16-87 采暖通风设计手册 暖通空调制图标准 GBT501142001 公共建筑节能设计标准 GB50189-2005三、墙体、柱及楼面：1. 室内地坪以下墙体：为多孔粘
5、土砖以C20细石混凝土填实砌筑。2. 室内地坪以上墙体：外墙为1.5厚2:1:8水泥石灰浆，分两次抹灰。20厚1:2.5水泥砂浆找平。内墙180厚泡沫混凝土砌块。3. 内外墙体室内地坪下-0.060m标高处均做墙体防潮层，防潮层做法为20厚1:2水泥砂浆加5%防水粉。(混凝土墙体处除外)4. 墙体上的预留孔洞必须在砌筑时预留，不宜事后剔槽，并应与各专业图纸配合施工。墙及楼板上的预留孔洞必须在设备及管道安装完毕后用C20细石砼灌实，严格做好防水处理。5. 本工程中柱及构造柱的设置、尺寸、配筋均以结施图为准。6. 凡门窗洞口及室内阳角均做1:2.5水泥砂浆护角，洞口护角应交圈。7. 卫生间地面批防
6、水泥砂20厚，墙体批防水砂浆（1:2.5）20厚。四、门窗：1. 门：内门选用单扇平开夹板门，外门选用黑色铝合金门；透明玻璃。窗：北立面外窗为90型银白色铝合双扇推拉窗；大小为15001600；南立面外窗为90型银白色铝合双扇推拉窗;大小为15001600和8001000，内窗为白色普通塑钢窗。一层门窗设防护铁栅，铁栅型式由施工单位会同设计单位配合建设单位根据市场行情协商确定。玻璃幕墙为黑色铝合金骨架，透明玻璃。分隔尺寸参见立面图。厂家需根据门窗，玻璃幕面积大小和所处高度、风压选用合适的框截面尺寸、玻璃及五金件。窗型材截面主要受力部位最小实测壁厚不少于1.2mm。门型材截面主要受力部位最小实测
7、壁厚不少于2.0m。门窗的气密性不应低于4级。2. 铝合金门窗及玻璃幕墙必须按厂家要求设置预埋件，施工时要严格注意保护好铝合金镀膜，避免水泥砂浆咬蚀。门锁及把手等小五金由甲、乙方及施工单位看样后定货。五、屋面工程：所有屋面均采用保温屋面05J1-98-13，保温层：B2-85，防水层：05J1-89-F6防水等级： 级。六、保温节能措施：1. 本工程外墙均为180厚泡沫混凝土墙体。Ki=2.38。2. 顶棚保温做法见本说明第五项。Ki=1.32。3. 南立面外窗采用银白色铝合双扇推拉窗，Ki=4.2；北立面外窗采用银白色铝合双扇推拉窗，Ki=4.2；外窗的气密性等级不应低于建筑外窗气密性能分级
8、及其检测方法GB7107规定的4级。4.一楼铺位的门为铝合金卷闸门，Ki=4.2，其余层数外门均为单扇平开夹板门，Ki=3.26。5. 过车道上空接触室外空气的楼板下部粘贴85厚聚苯乙烯泡沫塑料板。6. 建筑物体形系数：0.44；窗墙比：东0.001；西0.000；南0.47；北0.26七、设计内容。1、供暖系统的设计2、散热器的选择3、室内热水供暖系统的水力计算。八、北京市气象条件供暖室外计算温度：tw=-9室内计算温度：室内温度tn=18 走廊tn=14 楼梯tn=14冬季室外风速=2.8m/s2 供暖系统的设计热负荷计算供暖系统设计热负荷是供暖设计最基本的数据。它直接影响供暖系统方案的选
9、择、供暖管道管径和散热器等设备的确定、关系到供暖系统的使用和经济效果。2.1供暖系统设计热负荷一、供暖系统设计热负荷供暖系统的热负荷是指在某一室外温tw下，为了达到要求的室内温度tn，供暖系统在单位时间内向建筑物供给的热量。它是随着建筑物得失热量的变化而变化的。供暖系统的设计热负荷是指在某一室外温度tw下，为了达到要求的室内温度tn，供暖系统在单位时间内向建筑物供给的热量Q。它是设计供暖系统的最基本依据。冬季供暖通风系统的热负荷，应根据建筑物或房间的得失热量确定：失热量有：1、围护结构传热耗热量Q1；2、加热由门，窗缝隙渗入室内的冷空气的耗热量Q2，称冷风渗透耗热量；3、加热由门孔洞及相邻房间
10、侵入的冷空气的耗热量Q3，称冷风侵入耗热量；4、水分蒸发的耗热量Q4；5、加热由外部运入的冷物料和运输工具的耗热量Q5；6、 通风耗热量Q6。得热量有：7、生产车间最小负荷班的工艺设备散热量Q7；8、非供暖通风系统的其他管道和热表面的散热量Q8；9、热物料的散热量Q9；10、太阳辐射进入室内的热量Q10。对于没有由于生产工艺所带来得失热量而需设置通风系统的建筑物，建筑物或者房间的热平衡就简单多了。其计算公式如下：Q=Q1+Q2+Q3-Q10在工程设计中，供暖系统的设计热负荷，一般分几部分进行计算：Q=Q1j+Q1x+Q2+Q3式中 Q1j围护结构的基本耗热量； Q1.x围护结构的附加耗热量。二
11、、围护结构的耗热量通过围护结构的基本耗热量，按下式计算：Q1j = K F (tn tw) Q1j - 通过供暖房间某一面围护物的温差传热量(或称为基本耗热量), W;K - 该面围护物的传热系数, W/m.; F - 该面围护物的散热面积, m ;tn - 室内空气计算温度, ; tw - 室外供暖计算温度, ; - 温差修正系数.三、围护结构附加耗热量:Q1= Q1j(1 + ch + f + x) ( 1 + g)式中 Q1- 附加耗热量ch - 朝向附加率(或称朝向修正系数)f - 风力附加率(或称风力修正系数)g- 高度附加x - 外门附加暖通规范规定：宜按下列规定的数值，选用不同的
12、朝向修正率北、东北、西北 010 ； 东南、西南 -10-15；东、西 -5 ； 南 -15-30 。在这次设计中建筑物的外墙朝向分别为东、西、南、北四向。其朝向的修正率分别为：东：-5 ，西：-5 ，南：-15 ，北：0 。风力附加耗热量是考虑室外风速变化而对维护结构基本耗热量的修正。我国大部分地区冬季平均风速为23m/s。张家口市室外平均风速3.6m/s，因此暖通规范规定：在一般情况下，不考虑风力附加。只有建在不避风的高地、河边、海岸、旷野上的建筑物，以及城镇厂区内特别突出的建筑物才考虑垂直外维护结构附加510。高度附加耗热量是考虑房屋高度对维护结构耗热量的影响而附加的耗热量。暖通规范规定
13、：当房间高度大于4m时，高度每高出1m应附加2，但总的附加率不应大于15。所以此建筑16层高度均为2.9m，高度附加值为0。四、冷风渗透耗热量Q2的计算:计算冷风渗透耗热量的常用方法有缝隙法、换气次数法和百分数法，本计算采用缝隙法，计算公式如下：Q2= 0.278 Cp V w (tn - tw)式中 Cp - 干空气的定压质量比热容, Cp = 1.0 Kj / (kg )V - 渗透空气的体积流量, m / hw- 室外温度下的空气密度/ m tn - 室内空气计算温度, ;tw室外供暖计算温度, .五、冷风侵入耗热量Q3的计算:在冬季受风压和热压的作用下，冷空气由开启的外门侵入室内，把这
14、部分冷空气加热到室内温度所消耗的热量称为冷风侵入耗热量。采用外门基本耗热量乘以百分数法进行计算。根据工程实际，本例采用80 n。2.2供暖系统热负荷计算一、以101房间供暖设计热负荷计算为例，其余见各房间耗热量计算附表2-1。1、围护结构传热耗热量Q1的计算全部计算列于附表1中。围护结构总传热耗热量Q1=5091.92W。2.冷风渗透耗热量Q2的计算根据供热工程（附录1-6）得，北京市的冷风朝向修正系数：南向n=0.15， 北向=1.0，有相对两面外墙的房间，按最不利的一面外墙计算冷风渗透量。按供热工程表1-7，在冬季室外平均风速Vp.j=2.8m/s下，双层铝合金推拉铝窗的每米缝隙的冷风渗透量L=0.9m3/m.h，101房间北向一个窗的缝隙总长度为7.8m。总的冷风渗透量V等于 V=Lnl=0.97.81.0=7.02m3/h冷风渗透耗热量Q等于Q1 = 0.278 Cp Vw (tn t
