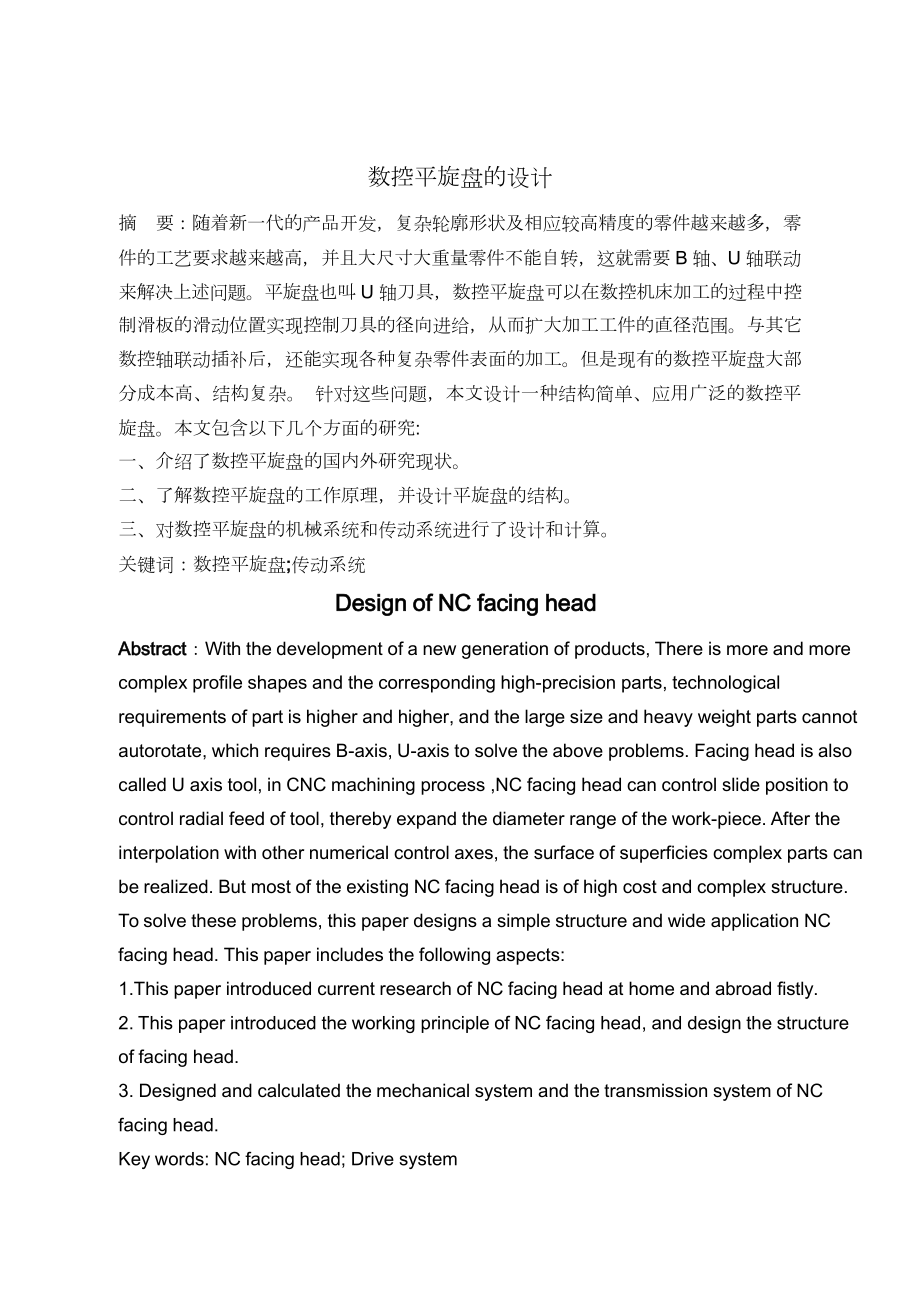

1、数控平旋盘的设计摘 要：随着新一代的产品开发，复杂轮廓形状及相应较高精度的零件越来越多，零件的工艺要求越来越高，并且大尺寸大重量零件不能自转，这就需要 B 轴、U 轴联动来解决上述问题。平旋盘也叫 U 轴刀具，数控平旋盘可以在数控机床加工的过程中控制滑板的滑动位置实现控制刀具的径向进给，从而扩大加工工件的直径范围。与其它数控轴联动插补后，还能实现各种复杂零件表面的加工。但是现有的数控平旋盘大部分成本高、结构复杂。 针对这些问题，本文设计一种结构简单、应用广泛的数控平旋盘。本文包含以下几个方面的研究:一、介绍了数控平旋盘的国内外研究现状。二、了解数控平旋盘的工作原理，并设计平旋盘的结构。三、对数
2、控平旋盘的机械系统和传动系统进行了设计和计算。关键词：数控平旋盘;传动系统Design of NC facing headAbstract：With the development of a new generation of products, There is more and morecomplex profile shapes and the corresponding high-precision parts, technologicalrequirements of part is higher and higher, and the large size and heavy we
3、ight parts cannotautorotate, which requires B-axis, U-axis to solve the above problems. Facing head is alsocalled U axis tool, in CNC machining process ,NC facing head can control slide position tocontrol radial feed of tool, thereby expand the diameter range of the work-piece. After theinterpolatio
4、n with other numerical control axes, the surface of superficies complex parts canbe realized. But most of the existing NC facing head is of high cost and complex structure.To solve these problems, this paper designs a simple structure and wide application NCfacing head. This paper includes the follo
5、wing aspects:1.This paper introduced current research of NC facing head at home and abroad fistly.2. This paper introduced the working principle of NC facing head, and design the structureof facing head.3. Designed and calculated the mechanical system and the transmission system of NCfacing head.Key

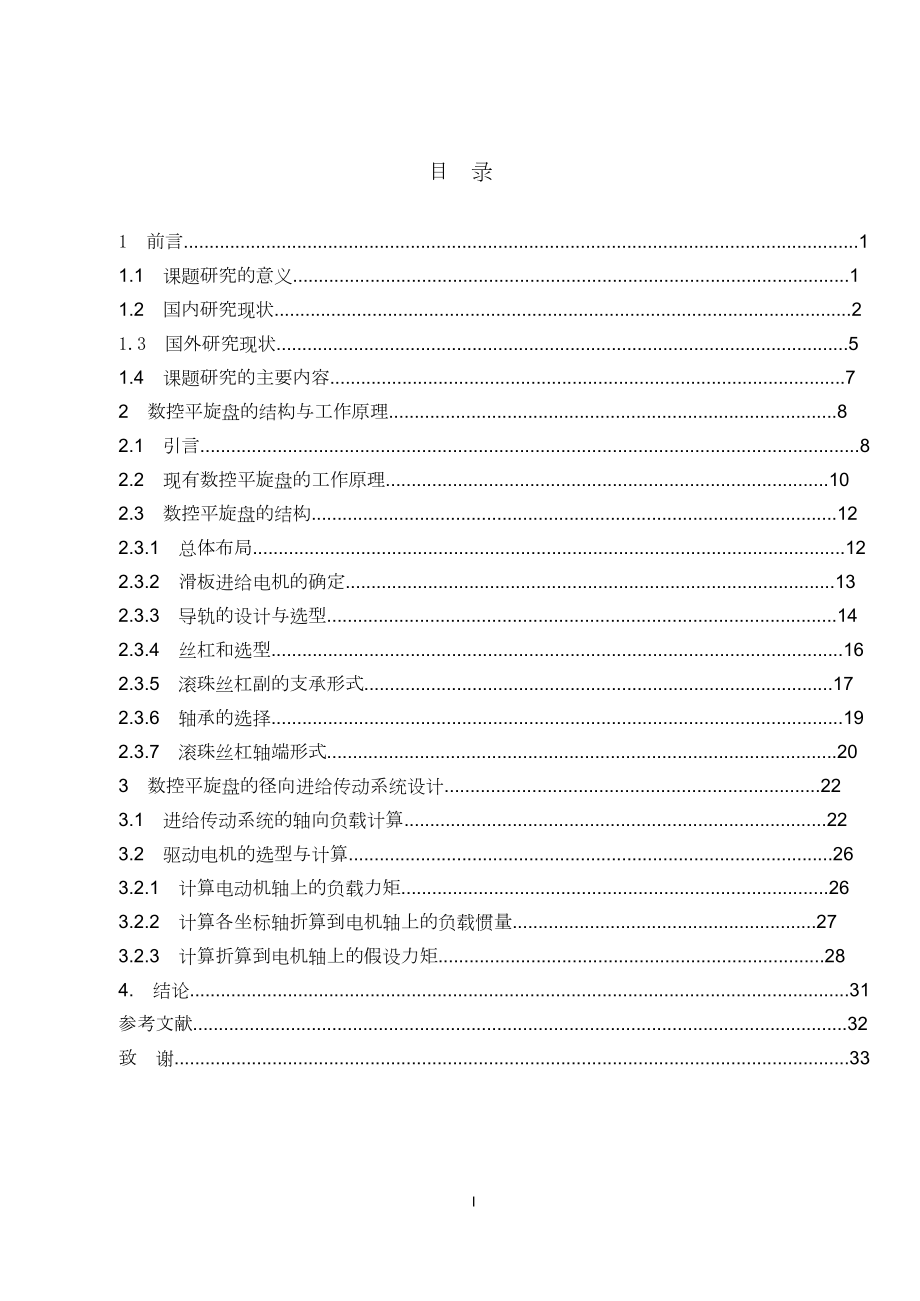

6、 words: NC facing head; Drive system目 录1 前言.11.1 课题研究的意义.11.2 国内研究现状.21.3 国外研究现状.51.4 课题研究的主要内容.72 数控平旋盘的结构与工作原理.82.1 引言.82.2 现有数控平旋盘的工作原理.102.3 数控平旋盘的结构.122.3.1 总体布局.122.3.2 滑板进给电机的确定.132.3.3 导轨的设计与选型.142.3.4 丝杠和选型.162.3.5 滚珠丝杠副的支承形式.172.3.6 轴承的选择.192.3.7 滚珠丝杠轴端形式.203 数控平旋盘的径向进给传动系统设计.223.1 进给传动系统的

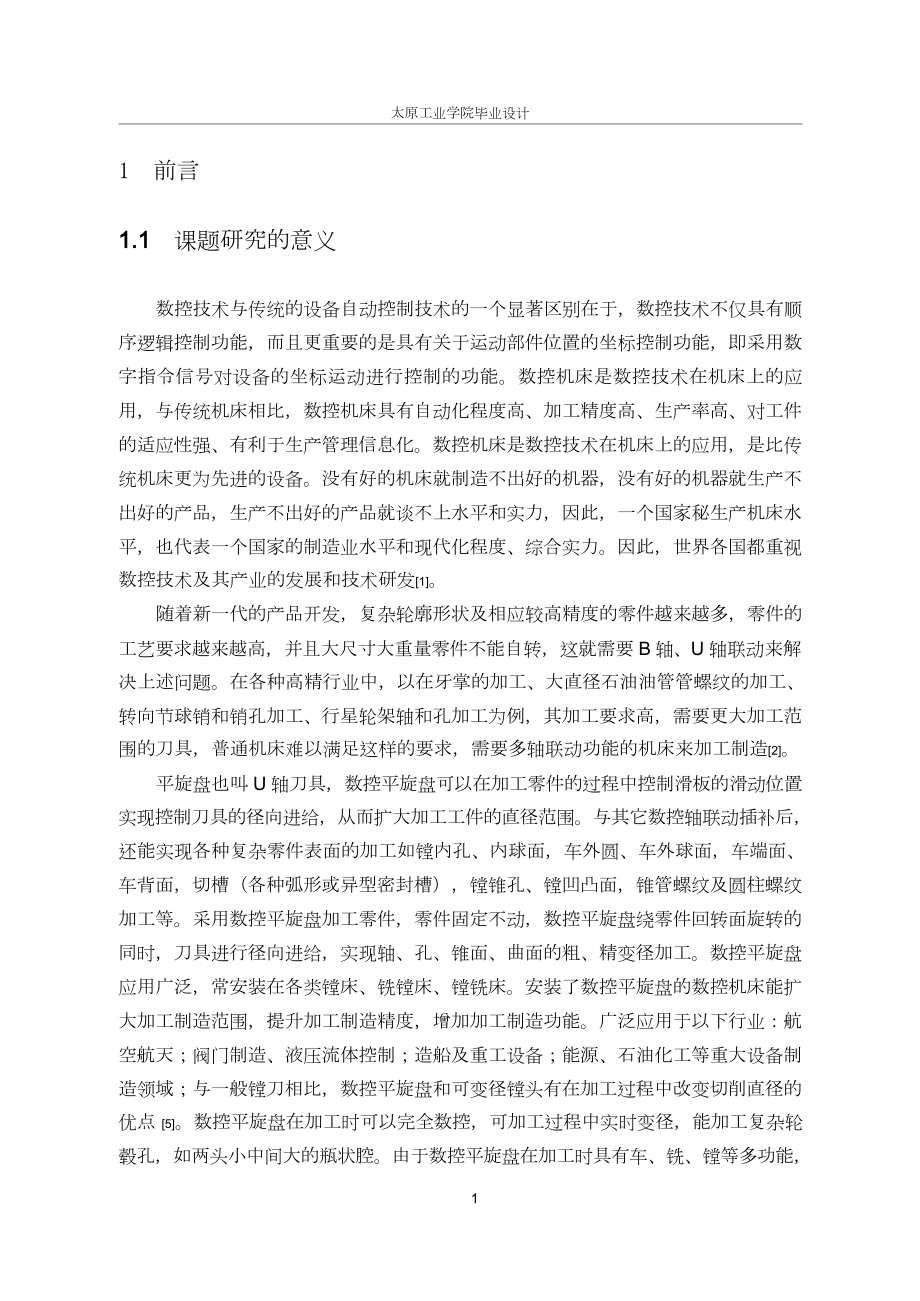

7、轴向负载计算.223.2 驱动电机的选型与计算.263.2.1 计算电动机轴上的负载力矩.263.2.2 计算各坐标轴折算到电机轴上的负载惯量.273.2.3 计算折算到电机轴上的假设力矩.284. 结论.31参考文献.32致 谢.33I太原工业学院毕业设计1 前言1.1 课题研究的意义数控技术与传统的设备自动控制技术的一个显著区别在于，数控技术不仅具有顺序逻辑控制功能，而且更重要的是具有关于运动部件位置的坐标控制功能，即采用数字指令信号对设备的坐标运动进行控制的功能。数控机床是数控技术在机床上的应用，与传统机床相比，数控机床具有自动化程度高、加工精度高、生产率高、对工件的适应性强、有利于生产管理信息化。数控机床是数控技术在机床上的应用，是比传统机床更为先进的设备。没有好的机床就制造不出好的机器，没有好的机器就生产不出好的产品，生产不出好的产品就谈不上水平和实力，因此，一个国家秘生产机床水平，也代表一个国家的制造业水平和现代化程度、综合实力。因此，世界各国都重视数控技术及其产业的发展和技术研发1。随着新一代的产品开发，复杂轮廓形状及相应较高精度的零件越来越多，零件的工艺要求越来越高，并且大尺寸大重量零件不能自转，这就需要 B 轴、U 轴联动来解决上述问题。在各种高精行业中，
