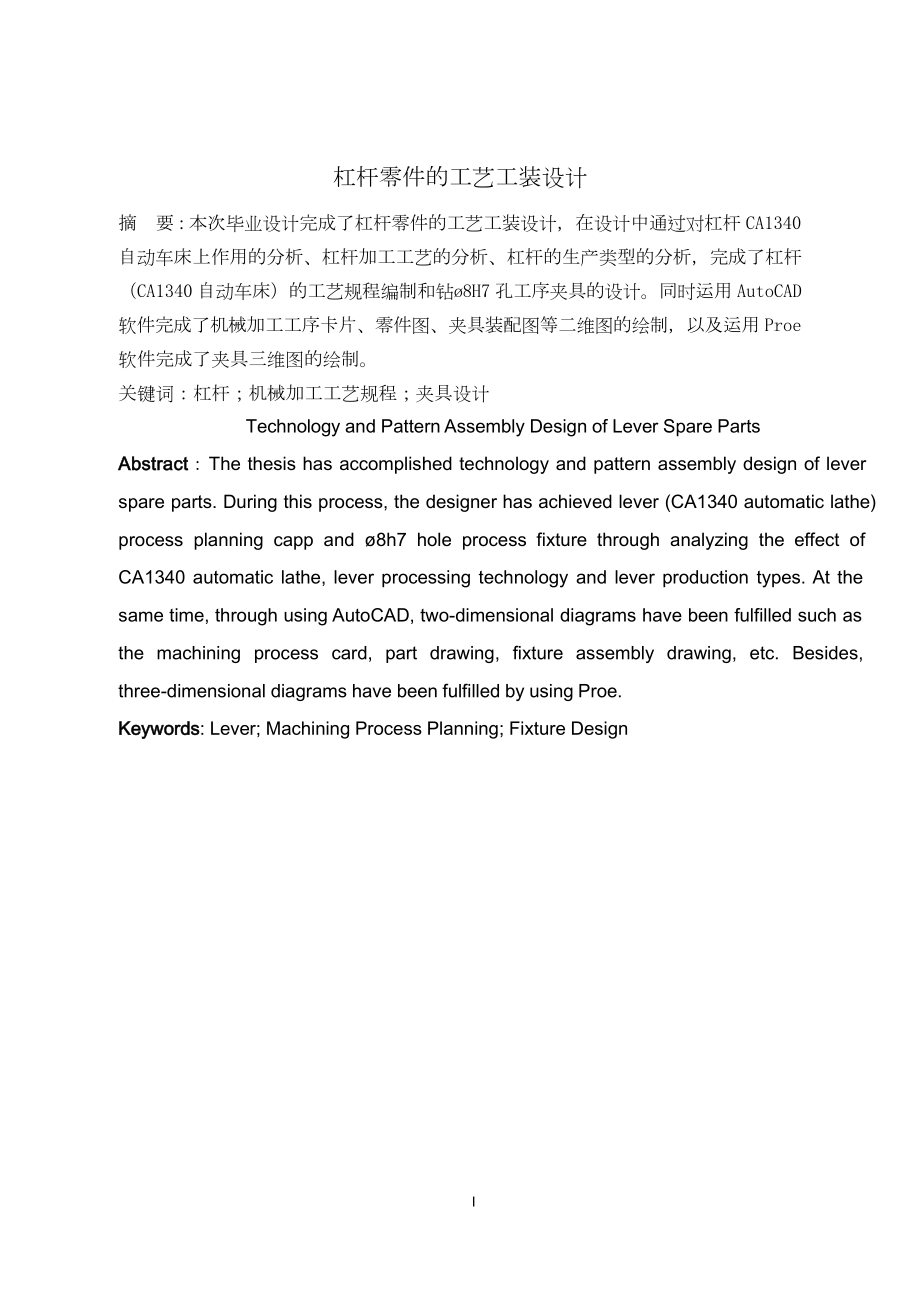

1、杠杆零件的工艺工装设计摘 要：本次毕业设计完成了杠杆零件的工艺工装设计，在设计中通过对杠杆 CA1340自动车床上作用的分析、杠杆加工工艺的分析、杠杆的生产类型的分析，完成了杠杆（CA1340 自动车床）的工艺规程编制和钻8H7 孔工序夹具的设计。同时运用 AutoCAD软件完成了机械加工工序卡片、零件图、夹具装配图等二维图的绘制，以及运用 Proe软件完成了夹具三维图的绘制。关键词：杠杆；机械加工工艺规程；夹具设计Technology and Pattern Assembly Design of Lever Spare PartsAbstract：The thesis has accompl
2、ished technology and pattern assembly design of leverspare parts. During this process, the designer has achieved lever (CA1340 automatic lathe)process planning capp and 8h7 hole process fixture through analyzing the effect ofCA1340 automatic lathe, lever processing technology and lever production ty
3、pes. At thesame time, through using AutoCAD, two-dimensional diagrams have been fulfilled such asthe machining process card, part drawing, fixture assembly drawing, etc. Besides,three-dimensional diagrams have been fulfilled by using Proe.Keywords: Lever; Machining Process Planning; Fixture DesignI目
4、 录1 绪论.12 零件的工艺分析及生产类型的确定.22.1 零件的作用.22.2 零件的工艺分析.23 工艺规程设计.43.1 确定毛坯的制造形式.43.2 基面的选择.43.3 零件表面加工方法的选择.43.4 工艺路线的制定.53.5 机械加工余量、工序尺寸及毛坯尺寸的确定.73.6 量具选择.114.确定切削用量及基本时间.124.1 工序 2 的切削用量及基本时间的确定.124.2 工序 3 的切削用量的确定.154.3 工序 4 的切削用量的确定.164.4 工序 5 的切削用量的确定.194.5 工序 6 的切削用量的确定.204.6 工序 7 的切削用量的确定.214.7 工序
5、 8 的基本切削用量.234.8 工序 9 的基本切削用量的确定.254.9 工序 10 的基本切削用量的确定.264.10 工序 11 的基本切削用量的确定.284.11 工序 12 的基本切削用量的确定.294.12 工序 13 的基本切削用量的确定.314.13 工序 14 的基本切削用量的确定.325.夹具设计.365.1 定位方案.365.2 装夹设计要求.36II5.3 切削力和夹紧力的计算.365.4 导向元件.375.5 确定其他装置和夹具体.375.6 夹具装配三维图.38参考文献.39致 谢.40III1 绪论零件在工艺规程制定之后，就要按工艺规程顺序进行加工。加工中除了需要机床、刀具、量具之外，成批生产时还需要机床夹具。夹具是机床和工件之间的连接装置，使工件相对于机床或者刀具获得正确的位置。机床夹具的好坏直接影响工件加工表面的位置精度和生产率；机床夹具按使用范围分为：通用夹具、专业夹具、可调整夹具和成组夹具、组合夹具和随行夹具等；近年来，数控机床、加工中心、成组技术、柔性制造系统等新加工技术的应用对机床夹具也提出了新的要求：要能装夹一组具有相似特征的工件、能适用于精密加工的高精度机床和各种现代化的制造技术的新型机床以及采用以液压站等为动力的高效夹紧装置。零件生产过程是指从原材料（或半成品）制成产品的全部过程。对机器生产而言包括原材料的
