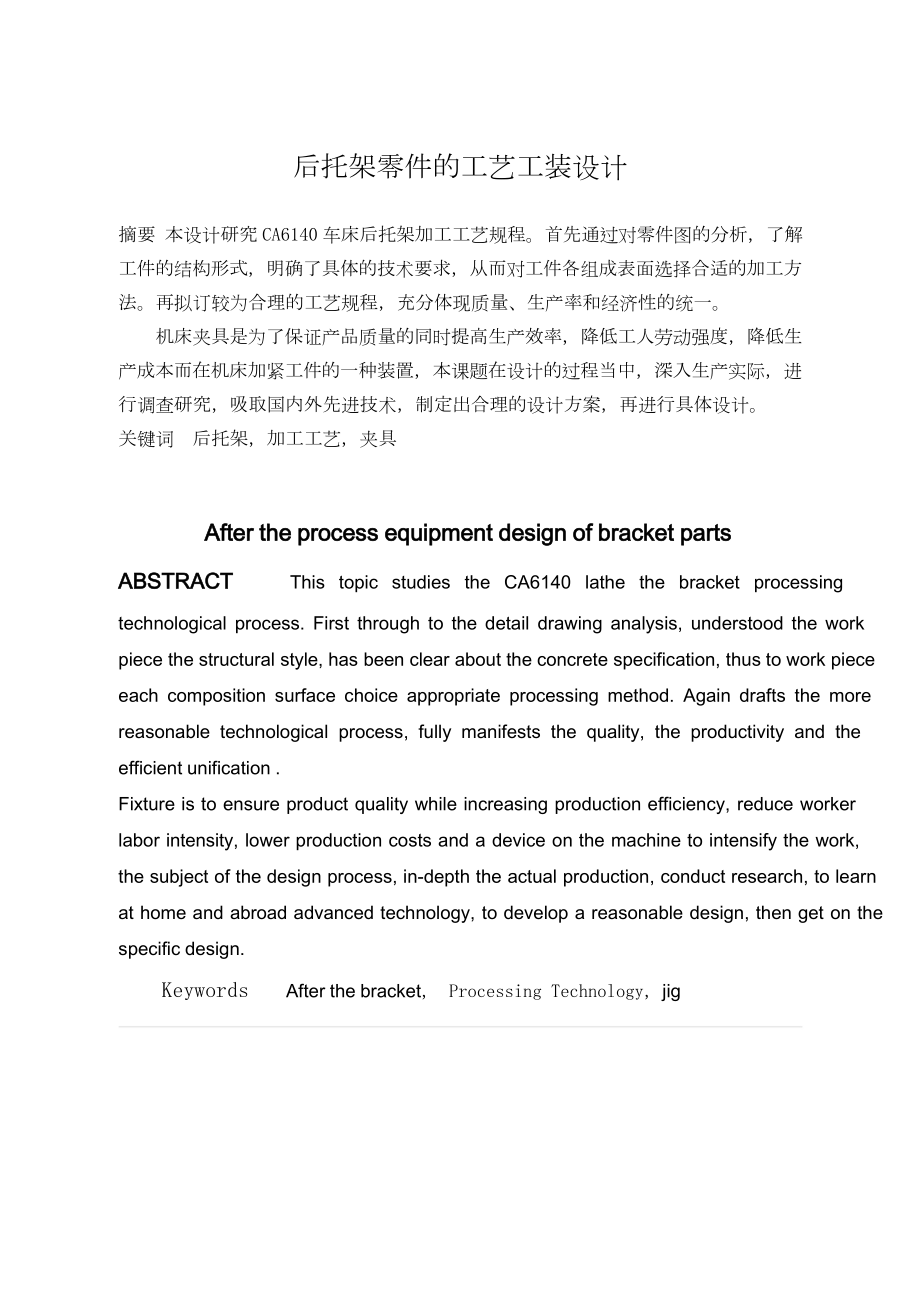

1、后托架零件的工艺工装设计摘要 本设计研究 CA6140 车床后托架加工工艺规程。首先通过对零件图的分析，了解工件的结构形式，明确了具体的技术要求，从而对工件各组成表面选择合适的加工方法。再拟订较为合理的工艺规程，充分体现质量、生产率和经济性的统一。机床夹具是为了保证产品质量的同时提高生产效率，降低工人劳动强度，降低生产成本而在机床加紧工件的一种装置，本课题在设计的过程当中，深入生产实际，进行调查研究，吸取国内外先进技术，制定出合理的设计方案，再进行具体设计。关键词 后托架，加工工艺，夹具After the process equipment design of bracket partsABS
2、TRACT This topic studies the CA6140 lathe the bracket processingtechnological process. First through to the detail drawing analysis, understood the workpiece the structural style, has been clear about the concrete specification, thus to work pieceeach composition surface choice appropriate processin
3、g method. Again drafts the morereasonable technological process, fully manifests the quality, the productivity and theefficient unification .Fixture is to ensure product quality while increasing production efficiency, reduce workerlabor intensity, lower production costs and a device on the machine t

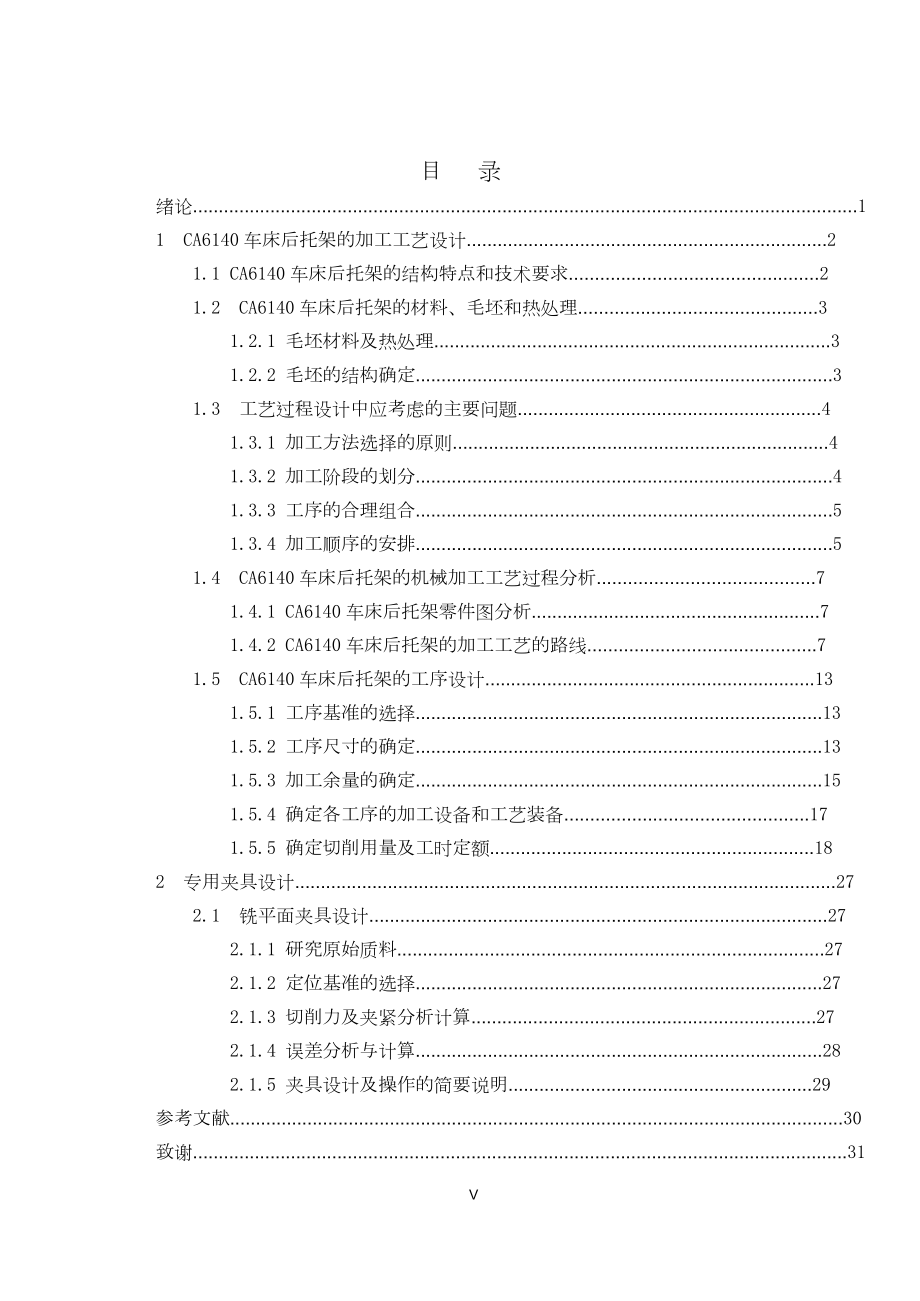

4、o intensify the work,the subject of the design process, in-depth the actual production, conduct research, to learnat home and abroad advanced technology, to develop a reasonable design, then get on thespecific design.Keywords After the bracket， Processing Technology，jig目 录绪论.11 CA6140 车床后托架的加工工艺设计.2
5、1.1 CA6140 车床后托架的结构特点和技术要求.21.2 CA6140 车床后托架的材料、毛坯和热处理.31.2.1 毛坯材料及热处理.31.2.2 毛坯的结构确定.31.3 工艺过程设计中应考虑的主要问题.41.3.1 加工方法选择的原则.41.3.2 加工阶段的划分.41.3.3 工序的合理组合.51.3.4 加工顺序的安排.51.4 CA6140 车床后托架的机械加工工艺过程分析.71.4.1 CA6140 车床后托架零件图分析.71.4.2 CA6140 车床后托架的加工工艺的路线.71.5 CA6140 车床后托架的工序设计.131.5.1 工序基准的选择.131.5.2 工序

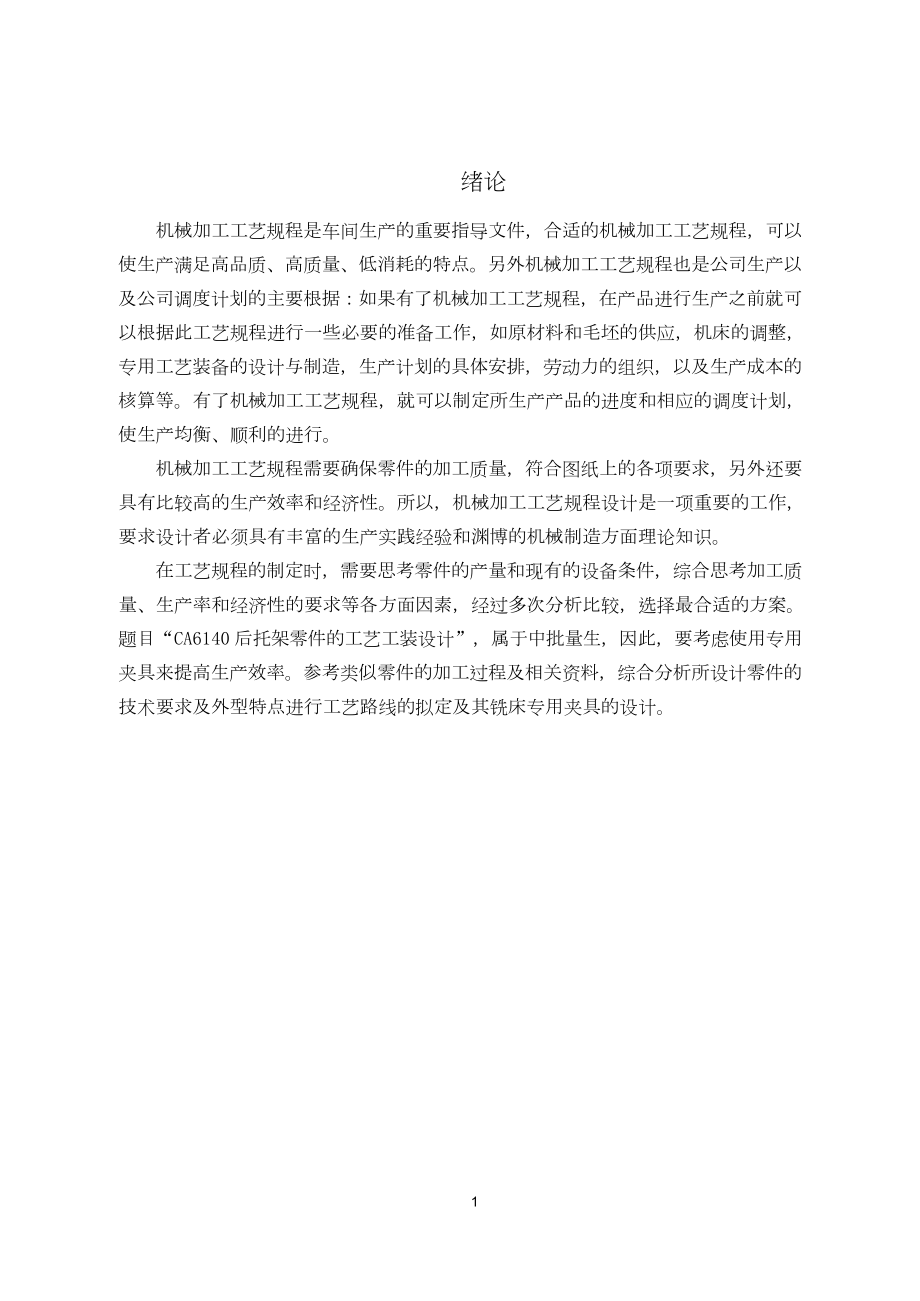

6、尺寸的确定.131.5.3 加工余量的确定.151.5.4 确定各工序的加工设备和工艺装备.171.5.5 确定切削用量及工时定额.182 专用夹具设计.272.1 铣平面夹具设计.272.1.1 研究原始质料.272.1.2 定位基准的选择.272.1.3 切削力及夹紧分析计算.272.1.4 误差分析与计算.282.1.5 夹具设计及操作的简要说明.29参考文献.30致谢.31V绪论机械加工工艺规程是车间生产的重要指导文件，合适的机械加工工艺规程，可以使生产满足高品质、高质量、低消耗的特点。另外机械加工工艺规程也是公司生产以及公司调度计划的主要根据：如果有了机械加工工艺规程，在产品进行生产
7、之前就可以根据此工艺规程进行一些必要的准备工作，如原材料和毛坯的供应，机床的调整，专用工艺装备的设计与制造，生产计划的具体安排，劳动力的组织，以及生产成本的核算等。有了机械加工工艺规程，就可以制定所生产产品的进度和相应的调度计划，使生产均衡、顺利的进行。机械加工工艺规程需要确保零件的加工质量，符合图纸上的各项要求，另外还要具有比较高的生产效率和经济性。所以，机械加工工艺规程设计是一项重要的工作，要求设计者必须具有丰富的生产实践经验和渊博的机械制造方面理论知识。在工艺规程的制定时，需要思考零件的产量和现有的设备条件，综合思考加工质量、生产率和经济性的要求等各方面因素，经过多次分析比较，选择最合适
8、的方案。题目“CA6140 后托架零件的工艺工装设计”，属于中批量生，因此，要考虑使用专用夹具来提高生产效率。参考类似零件的加工过程及相关资料，综合分析所设计零件的技术要求及外型特点进行工艺路线的拟定及其铣床专用夹具的设计。11 CA6140 车床后托架的加工工艺设计机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段，是企业进行生产准备，计划调度，加工操作，安全生产，技术检测和健全劳动组织的重要依据，也是企业上品种，上质量，上水平，提高经济效益的技术保证。在实际生产中，由于零件的生产类型、材料、结构、形状、尺寸和技术要求等不同，针对某一零件，往往不是单独在一种机床上，用某一种加工方法就能完成的，而是要经过一定的工艺过程才能完成其加工。因此，不仅要根据零件的具体要求，结合现场的具体条件，对零件的各组成表面选择合适的加工方法，还要合理地安排加工顺序，逐步地把零件加工出来。1.1 CA6140 车床后托架的结构特点和技术要求由零件图 1-1 可得：CA6140 车床后托架是铸造件，从整体形状来看类似长方体。根据要求主要是加工孔和底平面。具体特点和技术要求如下： 精加工孔f40 mm , f30.2 mm , f25.5 mm 要求达到的精度等级为+0.025 +0.02 +0.030 0 0IT7 IT8。粗糙度
