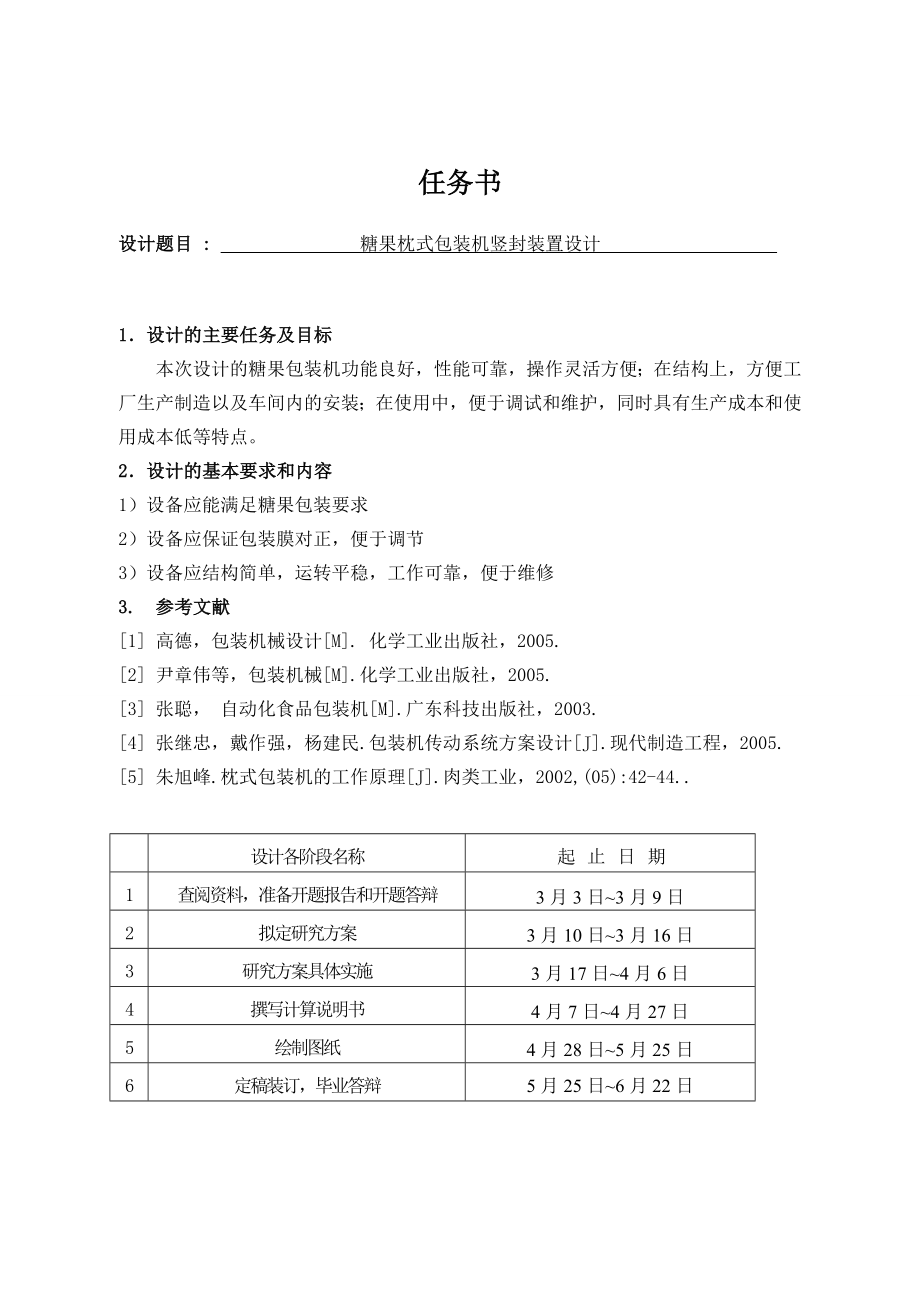

1、任务书设计题目 : 糖果枕式包装机竖封装置设计 1设计的主要任务及目标本次设计的糖果包装机功能良好，性能可靠，操作灵活方便；在结构上，方便工厂生产制造以及车间内的安装；在使用中，便于调试和维护，同时具有生产成本和使用成本低等特点。2设计的基本要求和内容1） 设备应能满足糖果包装要求2） 设备应保证包装膜对正，便于调节 3） 设备应结构简单，运转平稳，工作可靠，便于维修3. 参考文献1 高德，包装机械设计M. 化学工业出版社，2005.2 尹章伟等，包装机械M.化学工业出版社，2005.3 张聪， 自动化食品包装机M.广东科技出版社，2003.4 张继忠，戴作强，杨建民.包装机传动系统方案设计J

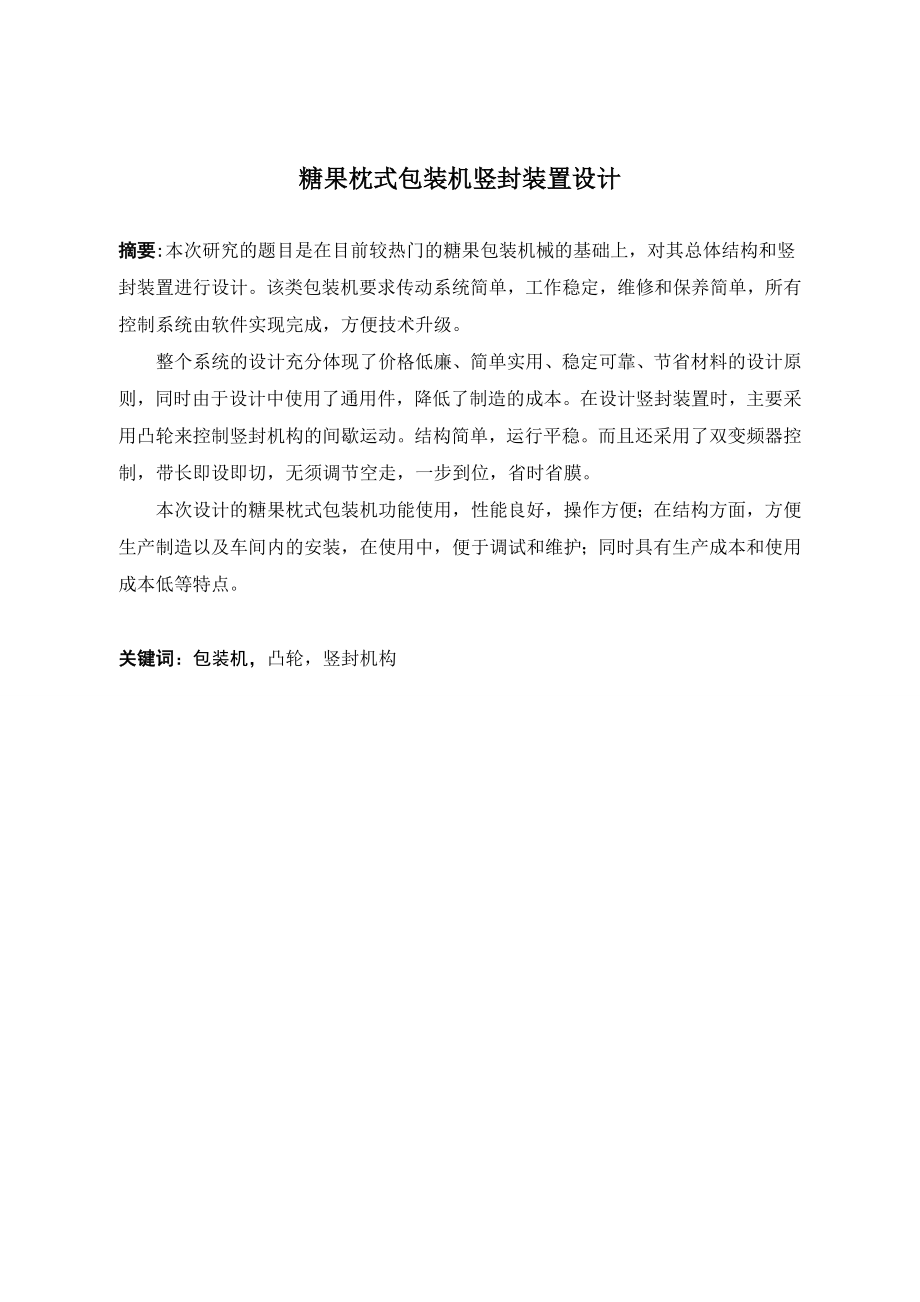

2、.现代制造工程，2005.5 朱旭峰.枕式包装机的工作原理J.肉类工业，2002,(05):42-44.设计各阶段名称起 止 日 期1查阅资料，准备开题报告和开题答辩3月3日3月9日2拟定研究方案3月10日3月16日3研究方案具体实施3月17日4月6日4撰写计算说明书4月7日4月27日5绘制图纸4月28日5月25日6定稿装订，毕业答辩5月25日6月22日 糖果枕式包装机竖封装置设计摘要:本次研究的题目是在目前较热门的糖果包装机械的基础上，对其总体结构和竖封装置进行设计。该类包装机要求传动系统简单，工作稳定，维修和保养简单，所有控制系统由软件实现完成，方便技术升级。整个系统的设计充分体现了价格低

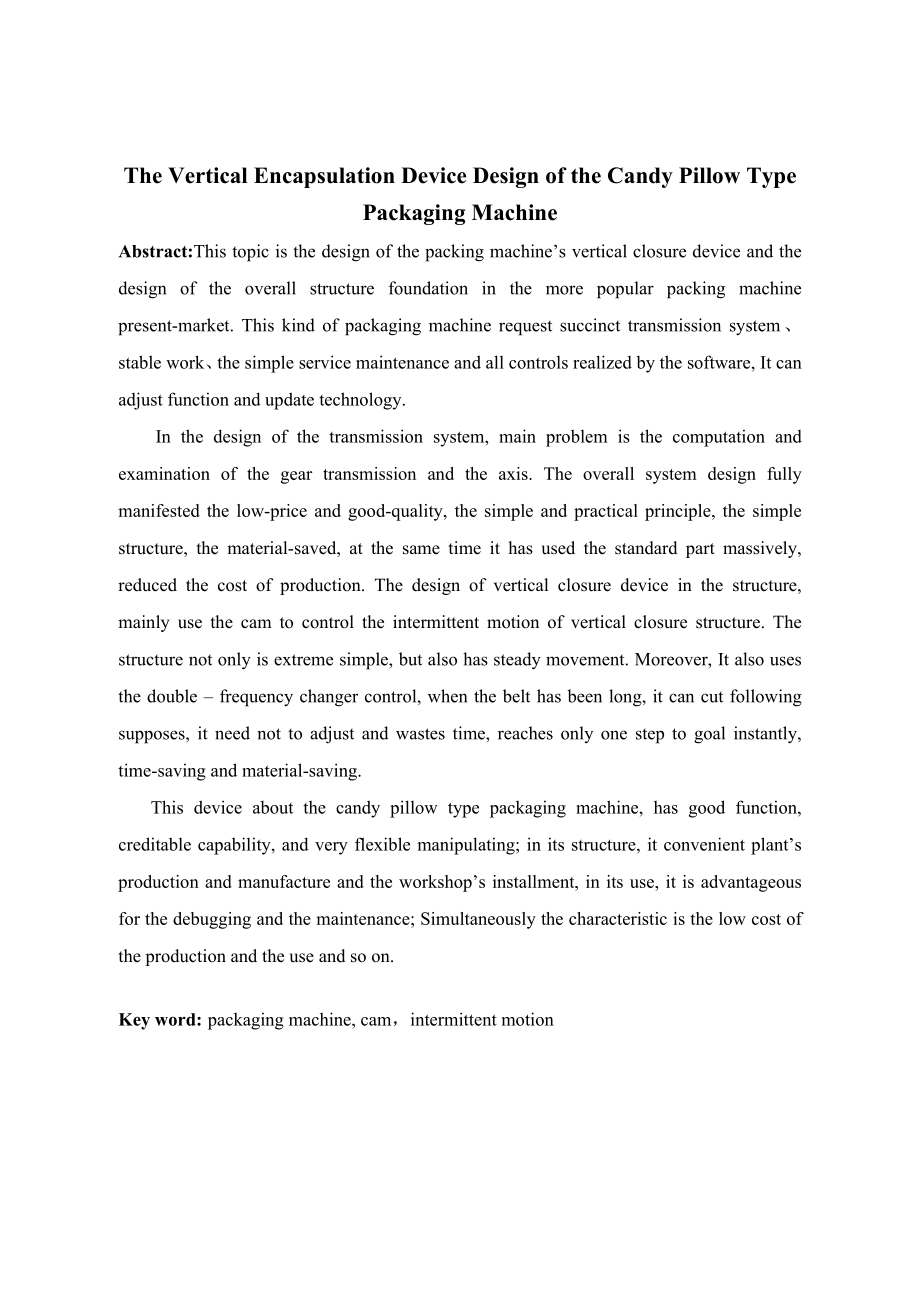

3、廉、简单实用、稳定可靠、节省材料的设计原则，同时由于设计中使用了通用件，降低了制造的成本。在设计竖封装置时，主要采用凸轮来控制竖封机构的间歇运动。结构简单，运行平稳。而且还采用了双变频器控制，带长即设即切，无须调节空走，一步到位，省时省膜。本次设计的糖果枕式包装机功能使用，性能良好，操作方便；在结构方面，方便生产制造以及车间内的安装，在使用中，便于调试和维护；同时具有生产成本和使用成本低等特点。关键词：包装机，凸轮，竖封机构The Vertical Encapsulation Device Design of the Candy Pillow Type Packaging MachineAbs
4、tract:This topic is the design of the packing machines vertical closure device and the design of the overall structure foundation in the more popular packing machine present-market. This kind of packaging machine request succinct transmission system、stable work、the simple service maintenance and all
5、 controls realized by the software, It can adjust function and update technology.In the design of the transmission system, main problem is the computation and examination of the gear transmission and the axis. The overall system design fully manifested the low-price and good-quality, the simple and
6、practical principle, the simple structure, the material-saved, at the same time it has used the standard part massively, reduced the cost of production. The design of vertical closure device in the structure, mainly use the cam to control the intermittent motion of vertical closure structure. The st
7、ructure not only is extreme simple, but also has steady movement. Moreover, It also uses the double frequency changer control, when the belt has been long, it can cut following supposes, it need not to adjust and wastes time, reaches only one step to goal instantly, time-saving and material-saving.T
8、his device about the candy pillow type packaging machine, has good function, creditable capability, and very flexible manipulating; in its structure, it convenient plants production and manufacture and the workshops installment, in its use, it is advantageous for the debugging and the maintenance; S
9、imultaneously the characteristic is the low cost of the production and the use and so on.Key word: packaging machine, cam，intermittent motion目 录1前言11.1 课题的主要内容和基本要求11.2 国内外发展现状及存在的问题11.3 本课题设计的总体思路21.4 本课题要解决的主要问题及预期成果32糖果枕式包装机的总体设计42.1设计参数要求42.2总体方案设计42.3 传动系统的设计72.3.1电机的选择82.3.2 主动轴的设计与校核102.3.3 齿
10、轮的设计与强度校核122.4定量供料装置的设计162.5制袋成型器的设计173竖封装置的设计183.1 竖封器装置的总体结构设计183.2 竖封凸轮的设计183.2.1 从动件运动规律的选择193.2.2 凸轮机构设计的基本问题193.3 轴承的选用203.3.1 轴承类型的选择213.3.2 轴承的润滑213.3.3 滚动轴承的密封223.4 弹簧的设计223.4.1 选择弹簧的材料并正确许用应力223.4.2 计算弹簧丝直径233.4.3 确定工作圈数233.4.4 计算弹簧几何尺寸243.4.5 验算稳定性253.4.6 绘制弹簧两件工作图253.5推块杆的设计263.6 铜套的设计26
11、3.7 竖封烫头的设计273.8 直轴1的设计283.9 直轴2的设计283.10 滑移板的设计29结 论30参考文献31致谢32I1前言1.1 课题的主要内容和基本要求本课题是为包装糖果而设计一台糖果枕式包装机。具体进行总体设计、竖封装置设计。主要内容有：基本条件是：包装物品为块状糖果；包装速度为40粒/min；包装膜为PP卷、最大宽度50mm、长度50m。技术要求:a. 设备应能满足糖果包装要求。 b. 设备应保证包装膜对正，便于调整。 c设备应结构简单、运转平稳，工作可靠。 d设备应便于维修。1.2 国内外发展现状及存在的问题 随着包装行业的发展, 糖果包装机正向着连续化、高速化、自动化
12、方向发展。现今人们生活水平不断提高，购买能力加强，对休闲食品的需要日益扩大，从而带动了枕式包装的发展与应用。据有关数据表明，糖果及各种休闲食品的消费市场将以个别小包装和组合包装为主导。在包装款式设计上，世界各地将趋向于标准化发展。 我国目前立式袋成型机结构复杂、调整机构多，且包装精度低，一般在 之间，有的还在以上，而国外同类产品包装精度为，且稳定可靠。包装速度低，机械式和一般伺服控制成型机耗电量大，封口不结实，尤其是印有彩色图案的商标不能准确到位，那是因为包装纸的实际运动速度与预计的有误差，积累起来会使商标位置发生变动，迫切需要改进。包装机械是集机、电、光、声、磁、化、生、美为一体的高技术、高
13、智能、高竞争的产品。发展速度快、更新速度快是它的一大特点。世界上一切高技术成果，都会在包装机械产品中得到应用。国外的包装机械近些年有了新特点，主要是：一是生产高效率，生产线高度自动化，生产规模大型化，以获得最佳劳动生产率和经济效益；二是资源的高利用率和发展循环经济；三是产品高度重视节能，重视降低成本；四是高新技术实用化，提高生产效率，产品上水平、上档次；五是科研成果商品化，使包装机械产品向知识密集化、技术综合化、产品智能化等方面发展。在这样的新形势下，我国的包装机械产品由于品种少、技术水平低、产品可靠性差等原因，面临着激烈的国际竞争。我国食品包装机械存在的问题有：(1). 与国外产品差距大。
14、产品技术方面的差距：控制技术和产品可靠性方面较差，且技术更新的速度太慢，新技术、新材料、新工艺推广的范围太窄。 产品品种方面的差距：目前国外包装机械产品的品种大约有2300多种，成套数量多，并且不断有新技术、新产品出现。国外的包装机械产品一方面向高精度、大型化发展，另一方面向多功能方向发展。 生产技术与企业管理方面的差距：目前，国内包装机械企业大多采用了CAD/CAM技术，数控加工中心和柔性制造系统的应用也较规范。发达国家包装机械企业的技术、生产、销售等管理工作基本实现了计算机化。而我国的包装机械生产企业还存在技术装备水平偏低、设备陈旧、效率低、精度差等问题，从而使企业缺乏市场竞争力。(2).
15、 重复建设严重。目前，中国食品和包装机械市场上充斥着成本低、工艺水平比较落后、易于制造的机械的产品。这样的市场环境如果长期不能得到改善，将不利于整个行业产品的升级换代。(3). 开发能力不足。我国食品和包装机械主要还是仿制、测绘、稍加国产化改进，谈不上开发研究。目前国内的科研、开发投入较少。(4)知识产权意识谈薄。我国食品和包装机械行业缺乏知识产权意识，对自己开发出来的新产品没有及时申请专利权加以保护。我国食品和包装机械产品的更新换代速度太慢，完全赶不上低水平重复生产的速度。许多的企业忙着就现有产品扩大市场，忙着仿制和抄袭他人的设备产品，根本不去考虑机械产品如何升级换代，如何实现技术创新。1.3 本课题设计的总体思路根据毕业设计的要求拟定总体思路如下：首先
