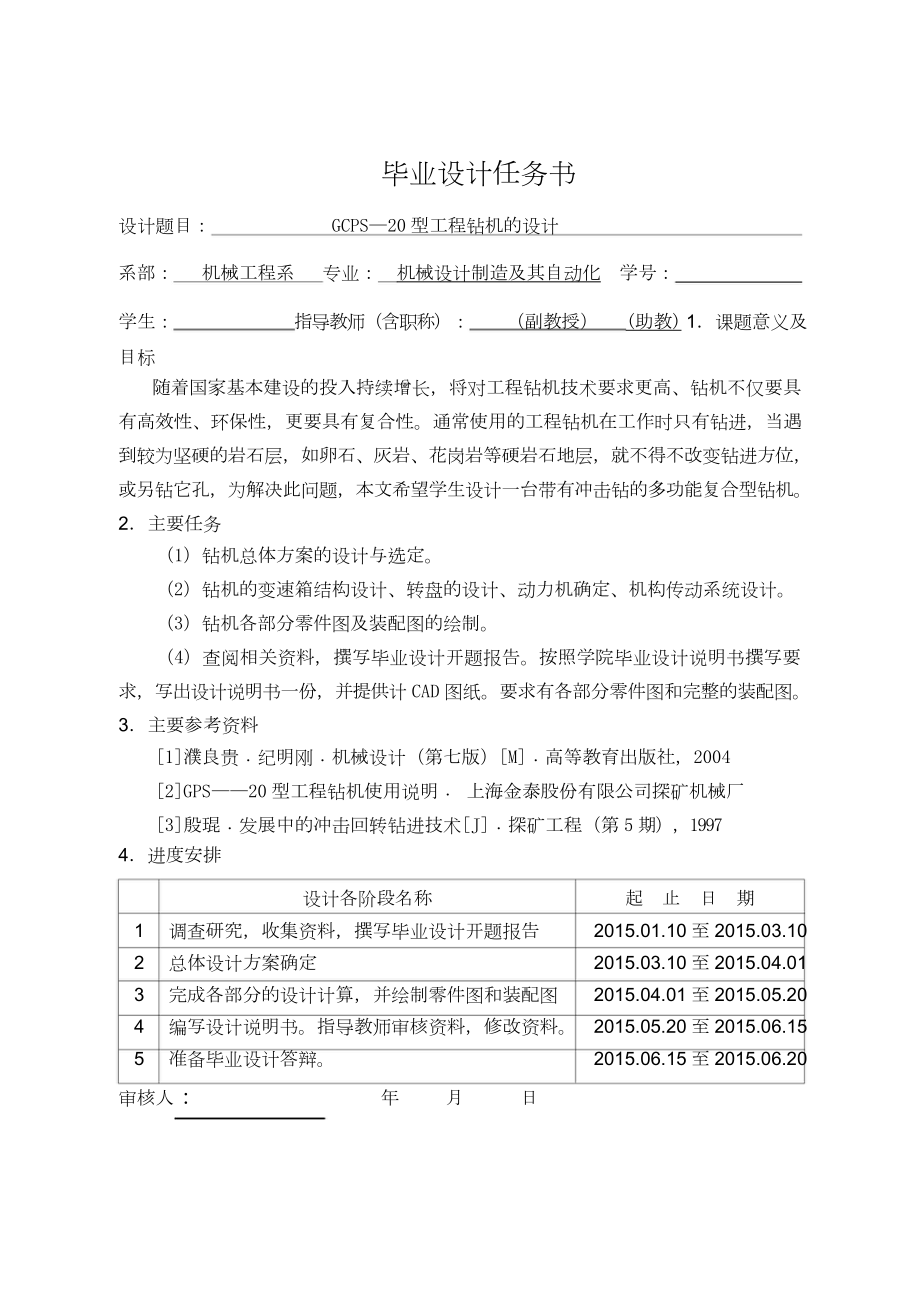

1、毕业设计任务书设计题目： GCPS20 型工程钻机的设计系部： 机械工程系 专业： 机械设计制造及其自动化 学号：学生： 指导教师（含职称）： （副教授） (助教) 1课题意义及目标随着国家基本建设的投入持续增长，将对工程钻机技术要求更高、钻机不仅要具有高效性、环保性，更要具有复合性。通常使用的工程钻机在工作时只有钻进，当遇到较为坚硬的岩石层，如卵石、灰岩、花岗岩等硬岩石地层，就不得不改变钻进方位，或另钻它孔，为解决此问题，本文希望学生设计一台带有冲击钻的多功能复合型钻机。2主要任务（1）钻机总体方案的设计与选定。（2）钻机的变速箱结构设计、转盘的设计、动力机确定、机构传动系统设计。（3）钻机
2、各部分零件图及装配图的绘制。（4）查阅相关资料，撰写毕业设计开题报告。按照学院毕业设计说明书撰写要求，写出设计说明书一份，并提供计 CAD 图纸。要求有各部分零件图和完整的装配图。3主要参考资料1濮良贵纪明刚机械设计（第七版）M高等教育出版社，20042GPS20 型工程钻机使用说明 上海金泰股份有限公司探矿机械厂3殷琨发展中的冲击回转钻进技术J探矿工程（第 5 期），19974进度安排设计各阶段名称 起 止 日 期1 调查研究，收集资料，撰写毕业设计开题报告 2015.01.10 至 2015.03.102 总体设计方案确定 2015.03.10 至 2015.04.013 完成各部分的设计

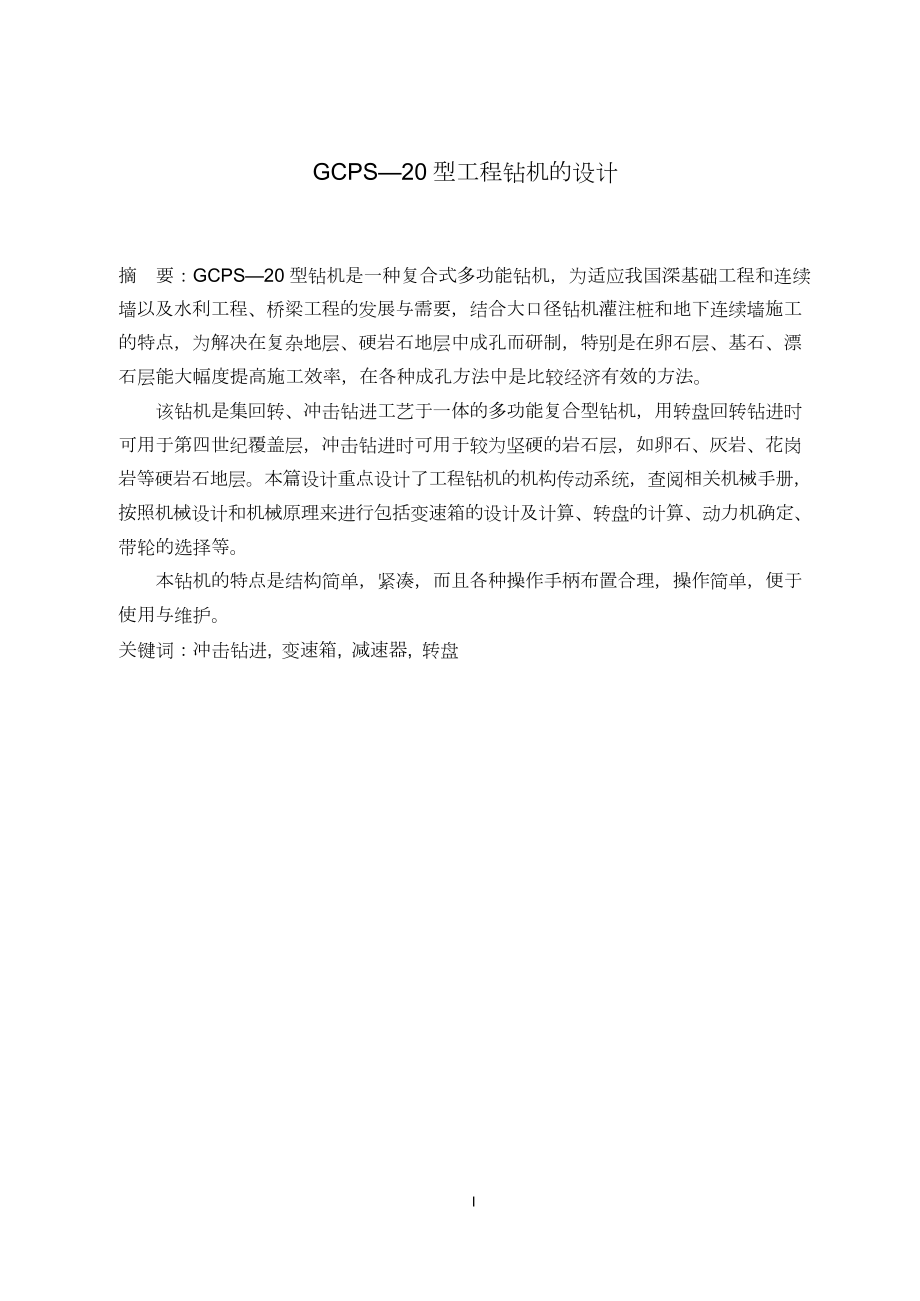

3、计算，并绘制零件图和装配图 2015.04.01 至 2015.05.204 编写设计说明书。指导教师审核资料，修改资料。 2015.05.20 至 2015.06.155 准备毕业设计答辩。 2015.06.15 至 2015.06.20审核人： 年 月 日GCPS20 型工程钻机的设计摘 要：GCPS20 型钻机是一种复合式多功能钻机，为适应我国深基础工程和连续墙以及水利工程、桥梁工程的发展与需要，结合大口径钻机灌注桩和地下连续墙施工的特点，为解决在复杂地层、硬岩石地层中成孔而研制，特别是在卵石层、基石、漂石层能大幅度提高施工效率，在各种成孔方法中是比较经济有效的方法。该钻机是集回转、冲击
4、钻进工艺于一体的多功能复合型钻机，用转盘回转钻进时可用于第四世纪覆盖层，冲击钻进时可用于较为坚硬的岩石层，如卵石、灰岩、花岗岩等硬岩石地层。本篇设计重点设计了工程钻机的机构传动系统，查阅相关机械手册，按照机械设计和机械原理来进行包括变速箱的设计及计算、转盘的计算、动力机确定、带轮的选择等。本钻机的特点是结构简单，紧凑，而且各种操作手柄布置合理，操作简单，便于使用与维护。关键词：冲击钻进, 变速箱, 减速器, 转盘IDesign of GCPS-20 type engineering drillAbstract：GCPS-20 drill is a kind of drill which is
5、composite and multi-function，inorder to adapting our countrys development and the demands of the deep foundations，continuous wall，marine hydraulic engineering and the bridge engineering，combining thecharacteristics of the big caliber and the underground continuous wall construction, in orderto solve
6、 the difficulty of pore-forming in the complicated geologic strata, hard rock, whichcan especially improve the construction efficiency in the pebble layer, foundation andboulders，this kind of pore-forming method is more economic and more valid in variouspore-forming methods。This kind of drilling mac
7、hine is a multifunctional composite drilling which combinesboth rotary and percussion drilling technology，The rotary table rotary drilling can be usedfor the fourth century covering layer, the impact of drilling can be used for more rigid rocklayer，such as gravel, limestone, granite and other hard r
8、ock strata. This article focuses onthe design of the transmission system of engineering drilling machine, access to relevantmechanical manual, in accordance with mechanical design and mechanical principles ，including the design and calculation of the gearbox，the Calculation of the turntable，theconfi
9、rmation of the power machine，and the belt wheel selection。The characteristics of the machine is the simple structure ， tightly packed, and theoperating handled arrange reasonable，which has a simple operation and is very easy forusage and maintenance。Keywords: Percussion drilling, Gearbox, The decelerator , The turntableII目 录1 前言.11.1 课题项目的研究意义.11.2 国内外研究进展.21.3 设计产品所解决的问题和应用领域.32 钻机的总体设计.32.1 主要性能特点.32.2 总体布局设计.42.2.1 传动系统.42.2.2 气动系统.42.2.3 电气系统.42.2.4 工具系统.42.2.5 各部件的作用.42.3 主要参数的选取.53 动力机确定.63.1 按钻头钻进所需功率计算.63.2 按钻机冲击钻进所需功率计算.94 变速箱的设计及计算.94.1 变速箱的结构特点.
