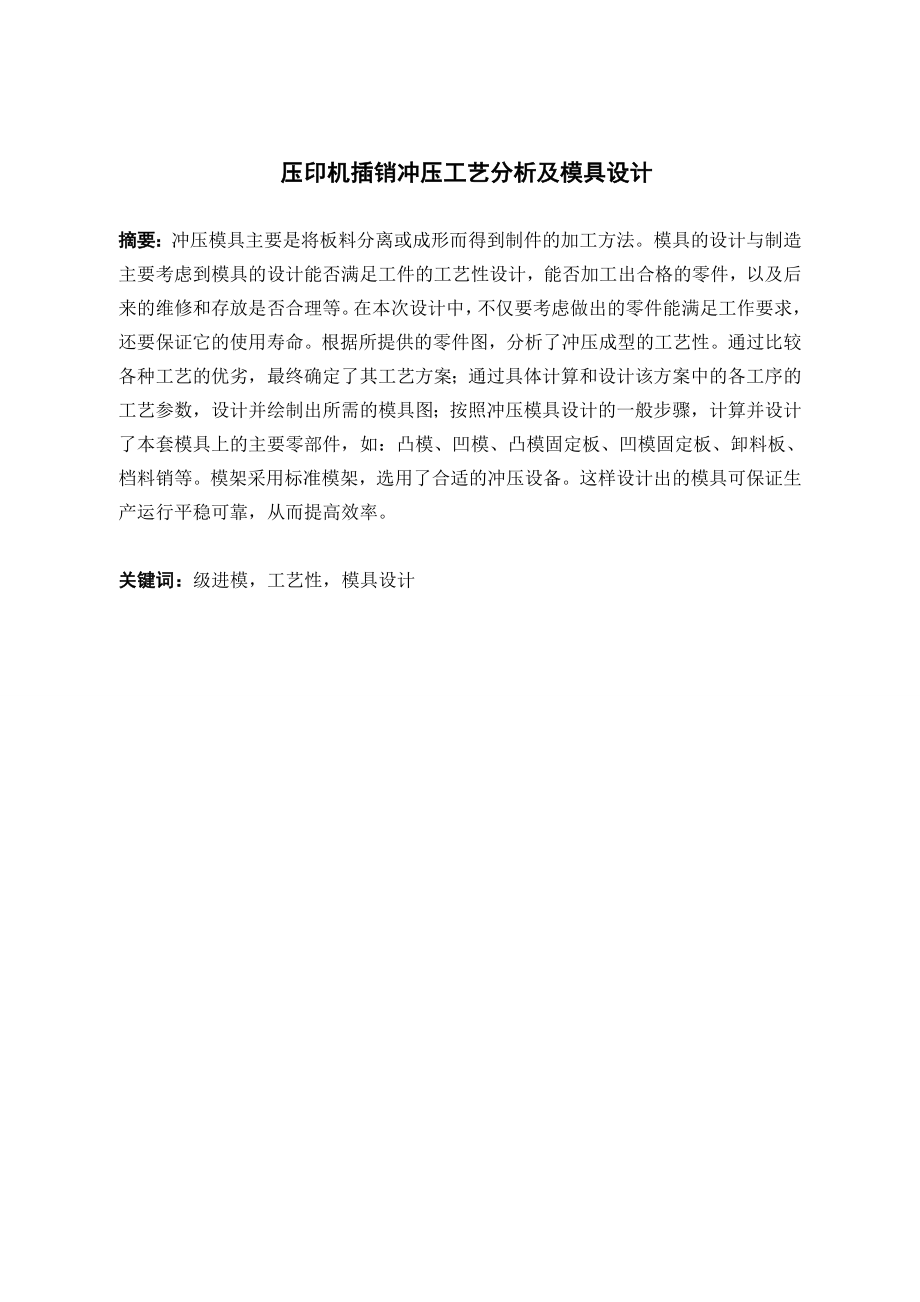

1、 压印机插销冲压工艺分析及模具设计 摘要：冲压模具主要是将板料分离或成形而得到制件的加工方法。模具的设计与制造主要考虑到模具的设计能否满足工件的工艺性设计，能否加工出合格的零件，以及后来的维修和存放是否合理等。在本次设计中，不仅要考虑做出的零件能满足工作要求，还要保证它的使用寿命。根据所提供的零件图，分析了冲压成型的工艺性。通过比较各种工艺的优劣，最终确定了其工艺方案；通过具体计算和设计该方案中的各工序的工艺参数，设计并绘制出所需的模具图；按照冲压模具设计的一般步骤，计算并设计了本套模具上的主要零部件，如：凸模、凹模、凸模固定板、凹模固定板、卸料板、档料销等。模架采用标准模架，选用了合适的冲压

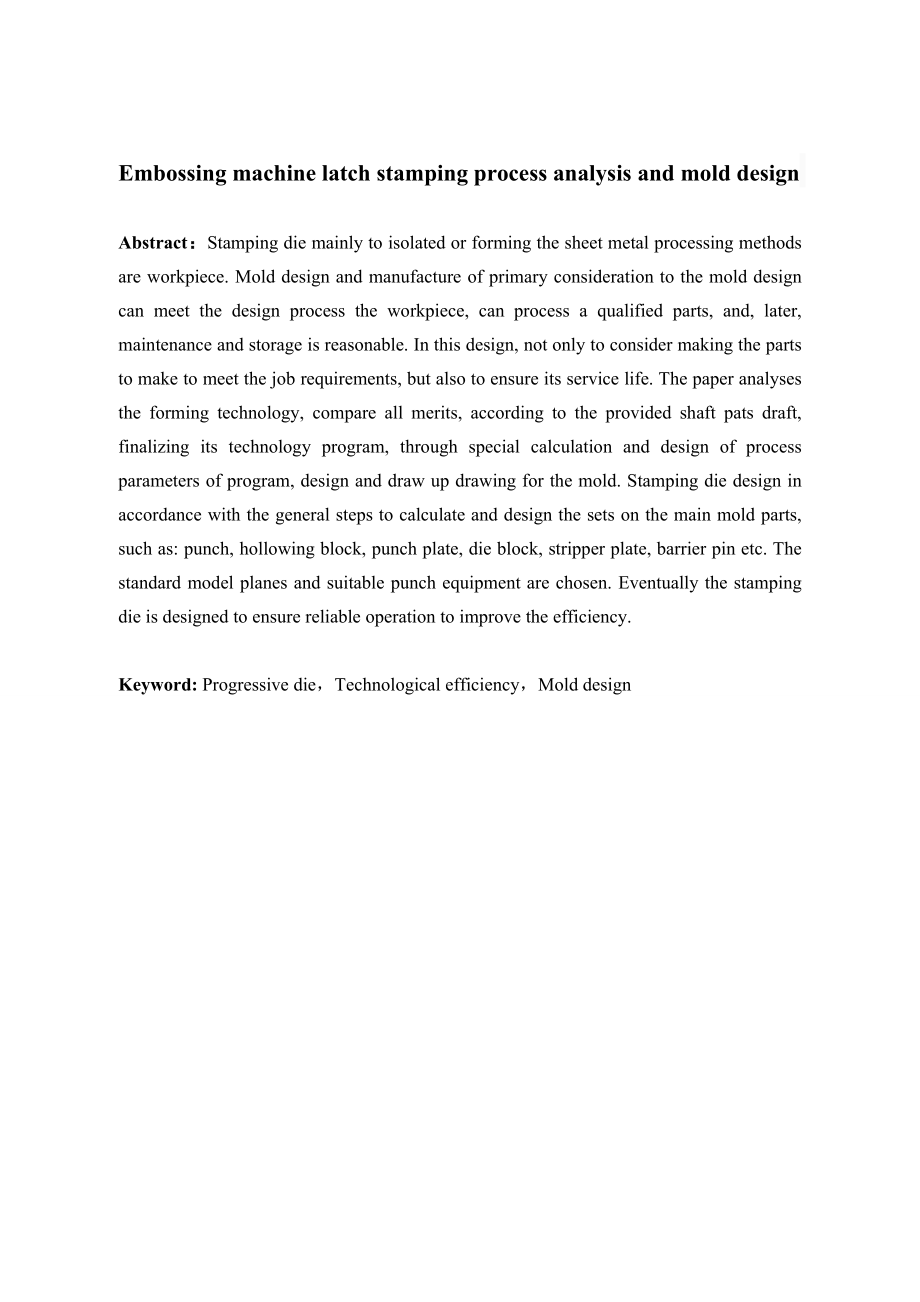

2、设备。这样设计出的模具可保证生产运行平稳可靠，从而提高效率。关键词：级进模，工艺性，模具设计Embossing machine latch stamping process analysis and mold design Abstract：Stamping die mainly to isolated or forming the sheet metal processing methods are workpiece. Mold design and manufacture of primary consideration to the mold design can meet the d
3、esign process the workpiece, can process a qualified parts, and, later, maintenance and storage is reasonable. In this design, not only to consider making the parts to make to meet the job requirements, but also to ensure its service life. The paper analyses the forming technology, compare all merit
4、s, according to the provided shaft pats draft, finalizing its technology program, through special calculation and design of process parameters of program, design and draw up drawing for the mold. Stamping die design in accordance with the general steps to calculate and design the sets on the main mo
5、ld parts, such as: punch, hollowing block, punch plate, die block, stripper plate, barrier pin etc. The standard model planes and suitable punch equipment are chosen. Eventually the stamping die is designed to ensure reliable operation to improve the efficiency.Keyword: Progressive die，Technological

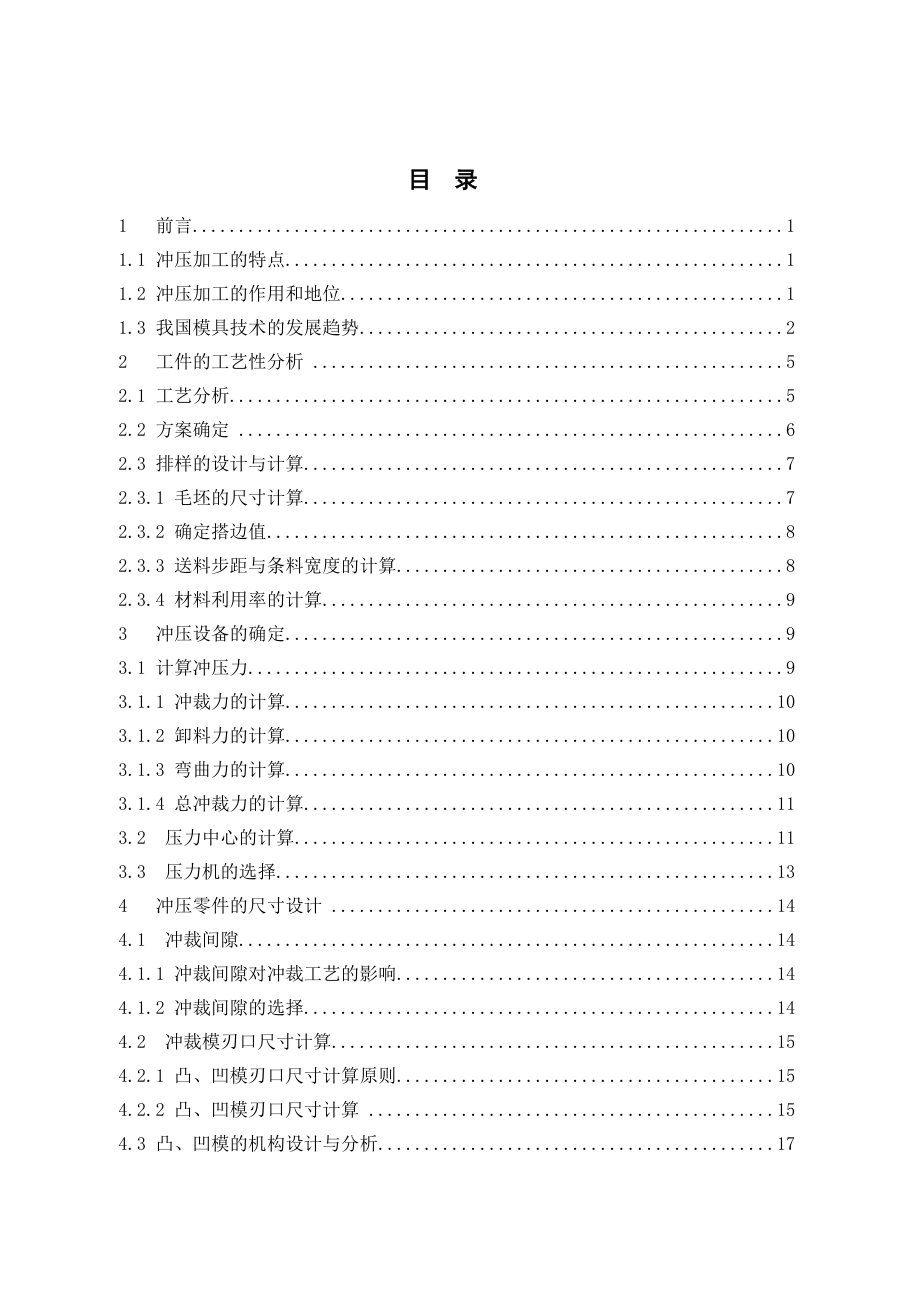

6、 efficiency，Mold design 目 录 1 前言.11.1 冲压加工的特点.11.2 冲压加工的作用和地位.1 1.3 我国模具技术的发展趋势.22 工件的工艺性分析 .52.1 工艺分析.52.2 方案确定 .62.3 排样的设计与计算.72.3.1 毛坯的尺寸计算.72.3.2 确定搭边值.82.3.3 送料步距与条料宽度的计算.82.3.4 材料利用率的计算.93 冲压设备的确定.93.1 计算冲压力.93.1.1 冲裁力的计算.103.1.2 卸料力的计算.103.1.3 弯曲力的计算.103.1.4 总冲裁力的计算.113.2 压力中心的计算.113.3 压力机的选择
7、.134 冲压零件的尺寸设计 .144.1 冲裁间隙.144.1.1 冲裁间隙对冲裁工艺的影响.144.1.2 冲裁间隙的选择.144.2 冲裁模刃口尺寸计算.154.2.1 凸、凹模刃口尺寸计算原则.154.2.2 凸、凹模刃口尺寸计算 .154.3 凸、凹模的机构设计与分析.175 冲裁模主要零件的设计与标准的选用 .225.1 主要零件材料选择及热处理 .225.2 标准件的选取.225.3 紧固零件.235.4 卸料橡胶.235.5 导柱.245.6 模柄.245.7 导套.24 6 模具总装图的绘制 .25结论.26参考文献.28致谢.29附录.30 1 前言1.1 冲压加工的特点 近年来，冲压成形工艺有很多新的进展，特别是精密冲裁、精密成形、精密剪切、复合材料成形、超塑性成形、软模成形以及电磁成形等新工艺日新月异，冲压件的精度日趋精确，生产率也有极大提高，正在把冲压加工提高到高品质的、新的发展水平。前几年的精密冲压主要市是指对平板零件进行精密冲裁，而现在，除了精密冲裁外还可兼有精密弯曲、拉深、压印等，可以进行复杂零件的立体精密成形。过去的精密冲裁只能对厚度为58mm以下的中板或薄板进行
