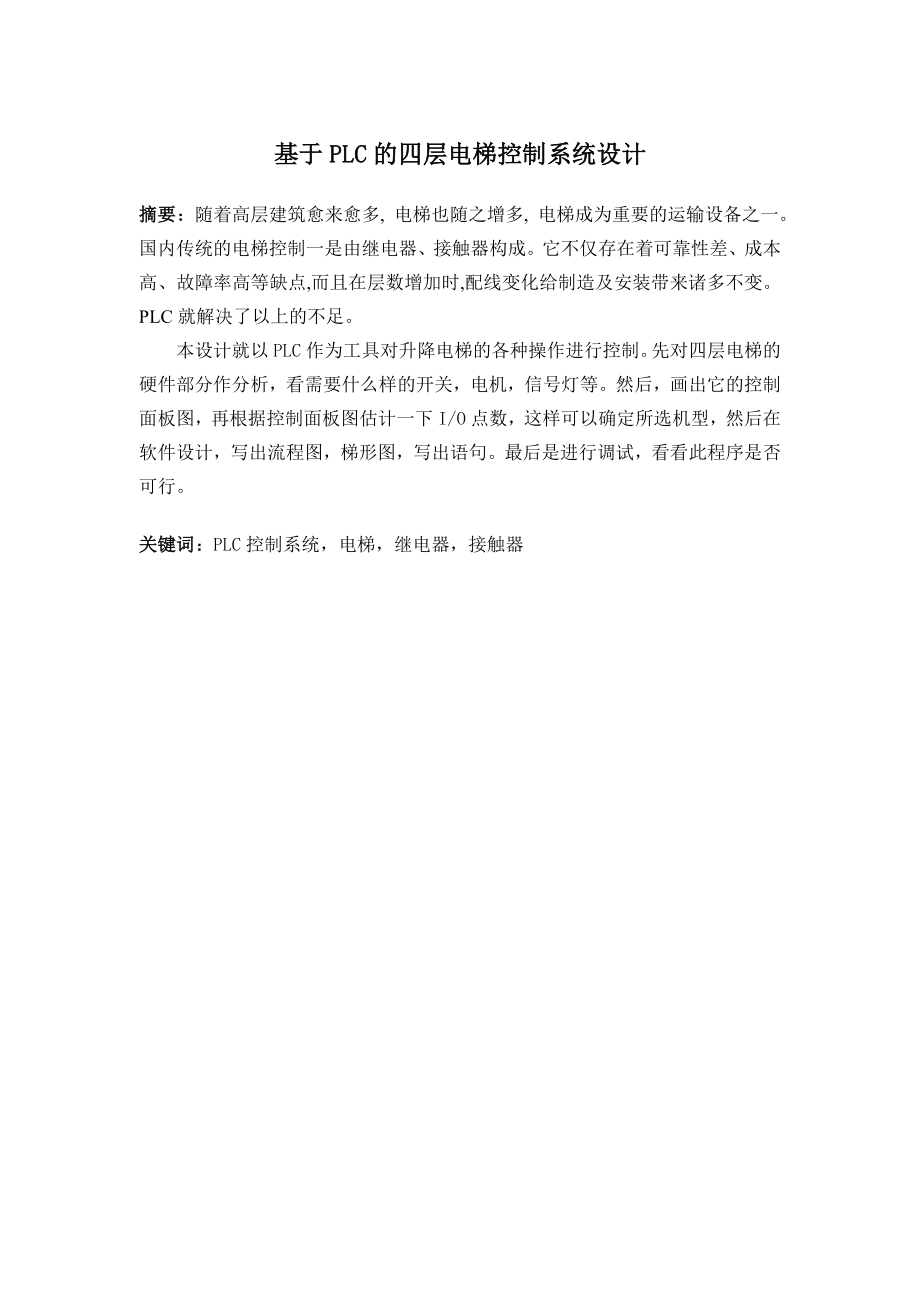

1、基于PLC的四层电梯控制系统设计摘要：随着高层建筑愈来愈多, 电梯也随之增多, 电梯成为重要的运输设备之一。国内传统的电梯控制一是由继电器、接触器构成。它不仅存在着可靠性差、成本高、故障率高等缺点,而且在层数增加时,配线变化给制造及安装带来诸多不变。PLC就解决了以上的不足。本设计就以PLC作为工具对升降电梯的各种操作进行控制。先对四层电梯的硬件部分作分析，看需要什么样的开关，电机，信号灯等。然后，画出它的控制面板图，再根据控制面板图估计一下I/O点数，这样可以确定所选机型，然后在软件设计，写出流程图，梯形图，写出语句。最后是进行调试，看看此程序是否可行。关键词：PLC控制系统，电梯，继电器，

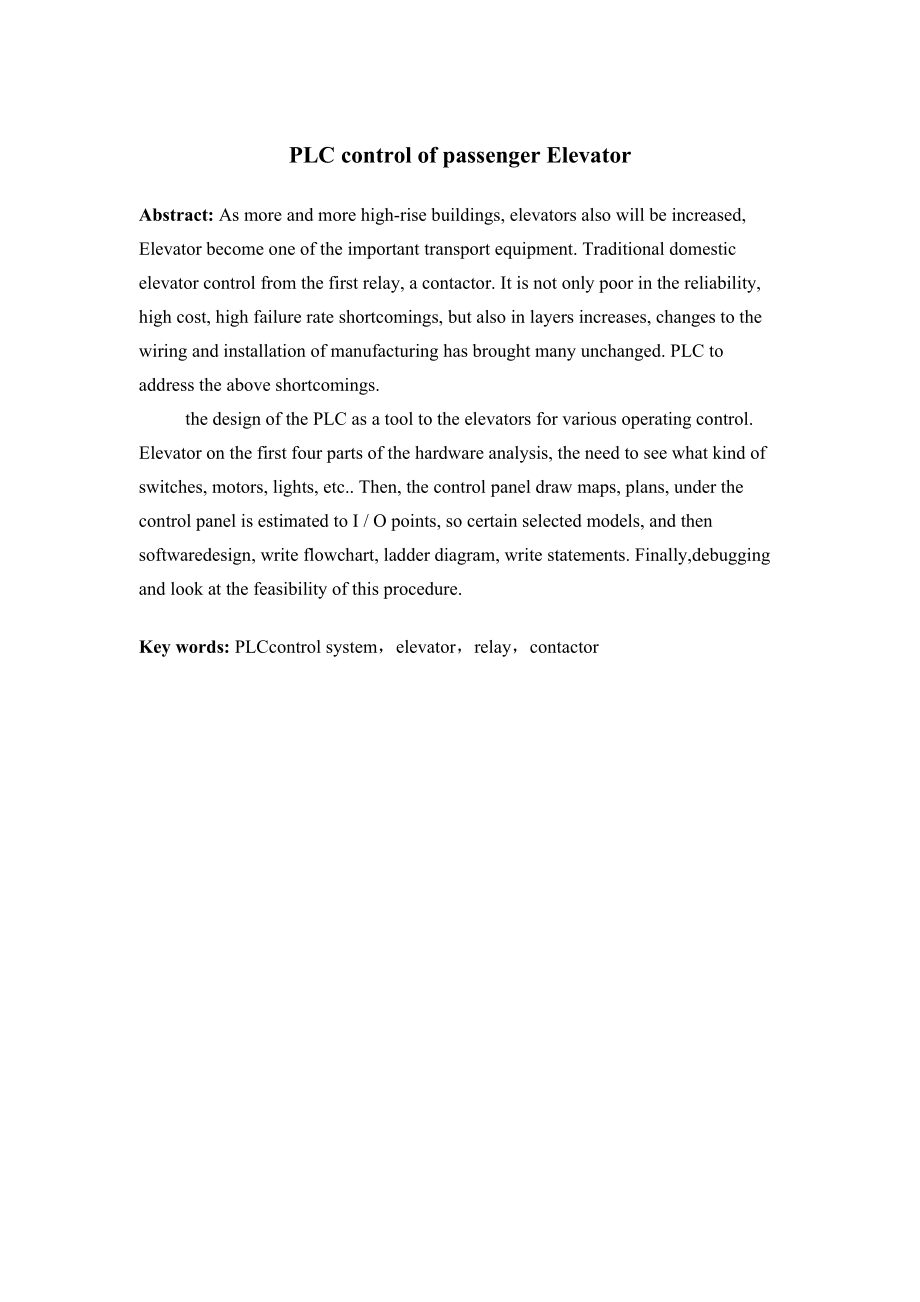

2、接触器PLC control of passenger ElevatorAbstract: As more and more high-rise buildings, elevators also will be increased, Elevator become one of the important transport equipment. Traditional domestic elevator control from the first relay, a contactor. It is not only poor in the reliability, high cost,
3、high failure rate shortcomings, but also in layers increases, changes to the wiring and installation of manufacturing has brought many unchanged. PLC to address the above shortcomings. the design of the PLC as a tool to the elevators for various operating control. Elevator on the first four parts of
4、 the hardware analysis, the need to see what kind of switches, motors, lights, etc. Then, the control panel draw maps, plans, under the control panel is estimated to I / O points, so certain selected models, and then softwaredesign, write flowchart, ladder diagram, write statements. Finally,debuggin

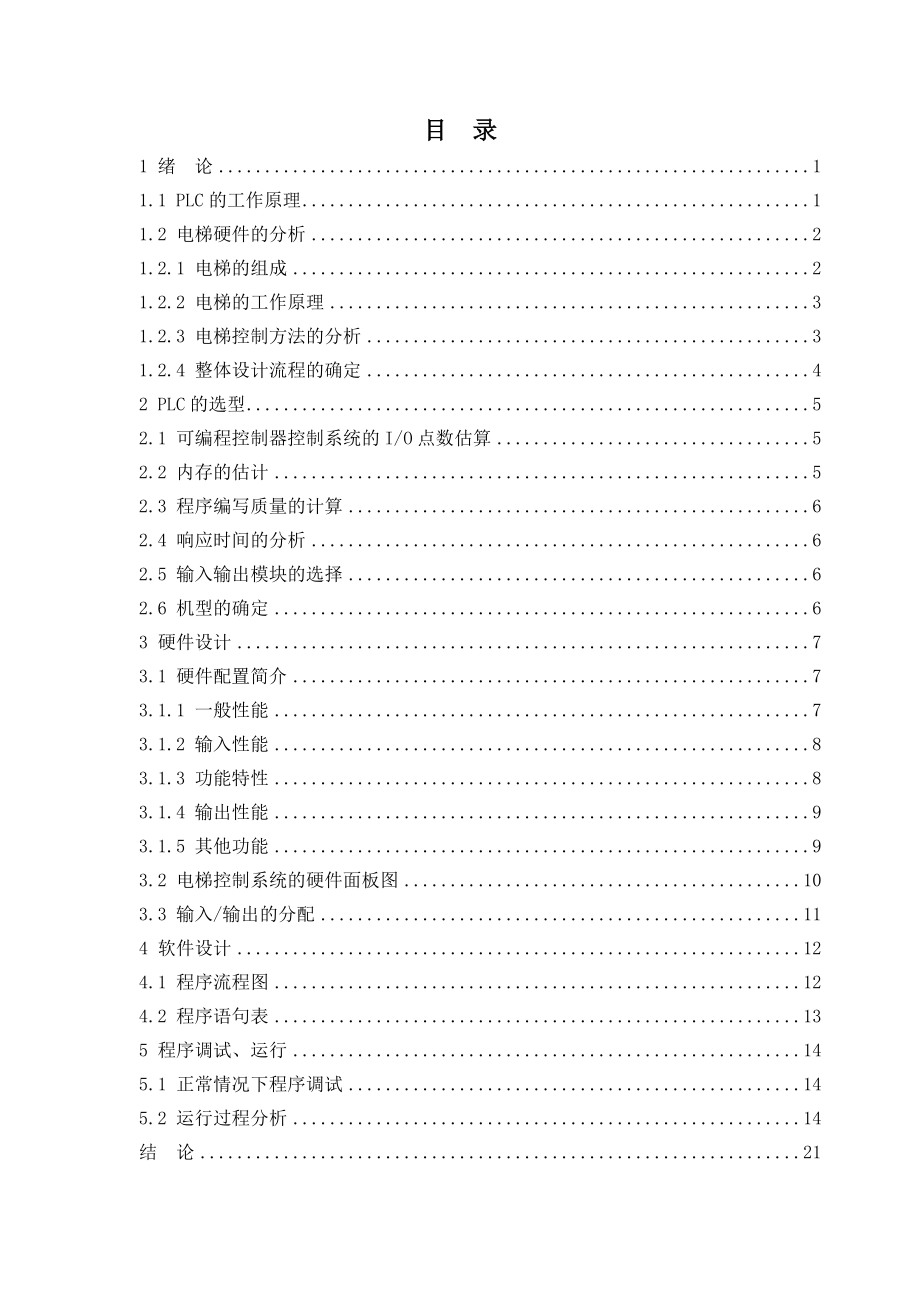

5、g and look at the feasibility of this procedure.Key words: PLCcontrol system，elevator，relay，contactor目 录1 绪 论11.1 PLC的工作原理11.2 电梯硬件的分析21.2.1 电梯的组成21.2.2 电梯的工作原理31.2.3 电梯控制方法的分析31.2.4 整体设计流程的确定42 PLC的选型52.1 可编程控制器控制系统的I/O点数估算52.2 内存的估计52.3 程序编写质量的计算62.4 响应时间的分析62.5 输入输出模块的选择62.6 机型的确定63 硬件设计73.1 硬件配置
6、简介73.1.1 一般性能73.1.2 输入性能83.1.3 功能特性83.1.4 输出性能93.1.5 其他功能93.2 电梯控制系统的硬件面板图103.3 输入/输出的分配114 软件设计124.1 程序流程图124.2 程序语句表135 程序调试、运行145.1 正常情况下程序调试145.2 运行过程分析14结 论21参考文献22致 谢23附 录241 绪论 自1889年美国奥梯斯升降机公司推出世界第一部以电动机为动力的升降机以来，电梯在驱动方式上经历了卷筒式驱动、牵引式驱动等历程，逐渐形成了直流电机拖动和交流电机拖动两种不同的拖动方式。如今电梯已成为人们进出高层建筑不可或缺的代步工具；
7、而且作为载人工具，人们在运行的平滑性、高速性、准确性、高效性等一系列静、动态性能方面对它提出了更高的要求。由于早期的电梯继电器控制方式存在故障率较高、可靠性差、接线复杂、一旦接收完成不易更改等缺点，所以需要开发一种安全、高效的控制方式。可编程控制器（PLC）既保留了继电器控制系统的简单易懂、控制精度高、可靠性好、控制程序可随工艺改变、易于与计算机接口、维修方便等诸多高品质性能。因此，PLC在电梯控制领域得到了广泛而深入的应用。图1.1 三种常见的PLC1.1 PLC的工作原理PLC具有微机的许多特点，但它的工作方式却与微机有很大不同。微机一般采用等待命令的工作方式。PLC则采用循环扫描工作方式
8、。在PLC中，用户程序按先后顺序存放，CPU从第一条指令开始执行程序，直至遇到结束符后又返回第一条。如此周而不断循环。每一个循环称为一个扫描周期。一个扫描周期大致可分为I/O刷新和执行指令两个阶段。所谓I/O刷新即对PLC的输入进行一次读取，将输入端各变量的状态重新读入PLC中存入内部寄存器，同时将新的运算结果送到输出端。这实际是将存入输入、输出状态的寄存器内容进行了一次更新，故称为“I（输入）/O(输出) 刷新”。由此可见，若输入变量在I/O刷新期间状态发生变化，则本次扫描期间输出端也会相应的发生变化，或者说输出队输入产生了响应。反之，若在本次I/O刷新之后，输入变量才发生变化，则本次扫描输
9、出不变，即不响应，而要到下一次扫描期间输出才会产生响应。由于PLC采用循环扫描的工作方式，所以它的输出对输入的响应速度要受扫描周期的影响。扫描周期的长短主要取决于这几个因数：一是CPU执行指令的速度，二是每条指令占用的时间，三是指令条数的多少，即程序的长短。对于慢速控制系统，响应速度常常不是主要的，故这种方式不但没有坏处反而可以增强系统抗干扰能力。因为干扰常是脉冲式的、短时的，而由于系统响应较慢，常常要几个扫描周期才响应一次，而多次扫描后，瞬间干扰所引起的误动作将会大大减少，故增加了抗干扰能力。但对控制时间要求较严格、响应速度要求较快的系统，这一问题就需慎重考虑。应对响应时间作出精确的计算，精
10、心编排程序，合理安排指令的顺序，以尽可能减少周期造成的响应延时等的不良影响。1.2 电梯硬件的分析1.2.1 电梯的组成(1)曳引系统曳引系统的主要功能是输出与传递动力，使电梯运行。曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。(2)导向系统导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。导向系统主要由导轨，导靴和导轨架组成。(3)轿厢轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。轿厢由轿厢架和轿厢体组成。(4)门系统门系统的主要功能是封住层站入口和轿厢入口。门系统由轿厢门，层门，开门机，门锁装置组成。(5)重量平衡系统系统的主要功能是相对平衡轿
11、厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。系统主要由对重和重量补偿装置组成。(6)电力拖动系统电力拖动系统的功能是提供动力，实行电梯速度控制。电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。(7)电气控制系统电气控制系统的主要功能是对电梯的运行实行操纵和控制。电气控制系统主要由操纵装置，位置显示装置，控制屏(柜)，平层装置，选层器等组成。(8)安全保护系统保证电梯安全使用，防止一切危及人身安全的事故发生。由限速器，安全钳，缓冲器，端站保护装置组成。1.2.2 电梯的工作原理曳引绳两端分别连着轿厢和对重，缠绕在曳引轮和导向轮上，曳
12、引电动机通过减速器变速后带动曳引轮转动，靠曳引绳与曳引轮摩擦产生的牵引力，实现轿厢和对重的升降运动，达到运输目的。固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动，防止轿厢在运行中偏斜或摆动。常闭块式制动器在电动机工作时松闸，使电梯运转，在失电情况下制动，使轿厢停止升降，并在指定层站上维持其静止状态，供人员和货物出入。轿厢是运载乘客或其他载荷的箱体部件，对重用来平衡轿厢载荷、减少电动机功率。补偿装置用来补偿曳引绳运动中的张力和重量变化，使曳引电动机负载稳定，轿厢得以准确停靠。电气系统实现对电梯运动的控制，同时完成选层、平层、测速、照明工作。指示呼叫系统随时显示轿厢的运动方
13、向和所在楼层位置。安全装置保证电梯运行安全。1.2.3 电梯控制方法的分析随着科学技术的发展、近年来，我国的电梯生产技术得到了迅速发展。目前电梯控制系统主要有三种控制方式：继电路控制系统(“早期安装的电梯多位继电器控制系统)、PLC控制系统、微机控制系统。继电器控制系统由于故障率高、可靠性差、控制方式不灵活以及消耗功率大等缺点，目前已逐渐被淘汰。微机控制系统虽在智能控制方面有较强的功能，但也存在抗扰性差，系统设计复杂，一般维修人员难以掌握其维修技术等缺陷。而PLC控制系统由于运行可靠性高，使用维修方便，抗干扰性强,设计和调试周期较短等优点，倍受人们重视等优点，已成为目前在电梯控制系统中使用最多
14、的控制方式，目前也广泛用于传统继电器控制系统的技术改造目前国内七八十年代安装的许多电梯电气部分用继电器接触器控制系统，线路复杂，接线多，故障率高，维修保养难，许多已处于闲置状态，其拽引系统多采用交流双速电机系统换速，效率低，调速性能指标较差，严重影响电梯运行质量。由于这些电梯交流调压调速系统，交流双速电机拖动系统性能及乘坐舒适感较差，交流调压调速系统属能耗型调速的机械部分无大问题，为节约资金，大部分老式电梯用户希望对电梯的电气控制系统进行改造，提高电梯的运行性能。因此对电梯控制技术进行研究，寻找适合我国老式电梯的改造方法具有十分重要的意义电梯作为高层建筑物的重要交通工具与人们的工作和生活日益紧
15、密联系。PLC作为新一代工业控制器，以其高可靠性和技术先进性，在电梯控制中得到广泛应用，从而使电梯由传统的继电器控制方式发展为计算机控制的一个重要方向，成为当前电梯控制和技术改造的热点之一。自80年代后期PLC引入我国电梯行业以来，由PLC组成的电梯控制系统被许多电梯制造厂家普遍采用。并形成了一系列的定型产品。在传统继电器系统的改造工程中，PLC系统一直是主流控制系统。1.2.4 整体设计流程的确定综上所述，本设计就以PLC作为工具对升降电梯的各种操作进行控制。以上已对四层电梯的硬件部分作了分析，看需要什么样的开关，电机，信号灯等。然后，画出它的控制面板图，再根据控制面板图估计一下I/O点数，这样可以确定所选机型，然后在软件设计，写出流程图，梯形图，写出语句。最后是进行调试，看看此程序是否可行。2 PLC的选型2.1 可编程控制器控制系统的I/O点数估算有电磁阀的动作原理可知，一个单线圈电磁阀用可编程控制器时需两个输入及一个输出；一个双线圈电磁阀需三个输入及两个输出；一个比例式电磁阀需三个输入及五个输出。一个按钮需一个输入；一个光电开关要占用一个或两个输入点；一个信号占用一个输出点；而波段开关，有几个波段就占用几个输入点；一般情况，各种位置开
