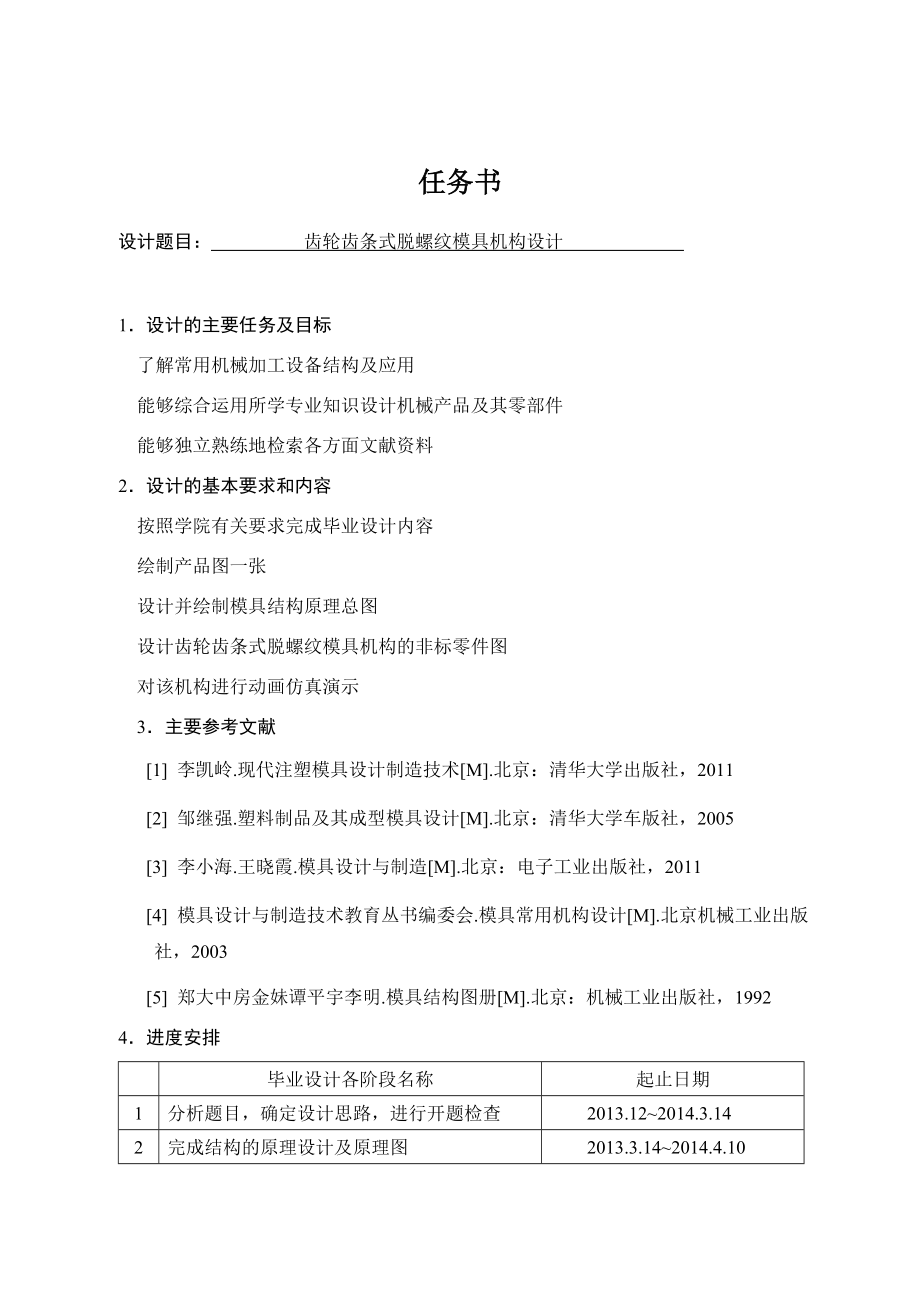

1、任务书设计题目： 齿轮齿条式脱螺纹模具机构设计 1设计的主要任务及目标了解常用机械加工设备结构及应用能够综合运用所学专业知识设计机械产品及其零部件能够独立熟练地检索各方面文献资料2设计的基本要求和内容按照学院有关要求完成毕业设计内容绘制产品图一张设计并绘制模具结构原理总图设计齿轮齿条式脱螺纹模具机构的非标零件图对该机构进行动画仿真演示3主要参考文献 1 李凯岭.现代注塑模具设计制造技术M.北京：清华大学出版社，2011 2 邹继强.塑料制品及其成型模具设计M.北京：清华大学车版社，2005 3 李小海.王晓霞.模具设计与制造M.北京：电子工业出版社，2011 4 模具设计与制造技术教育丛书编委

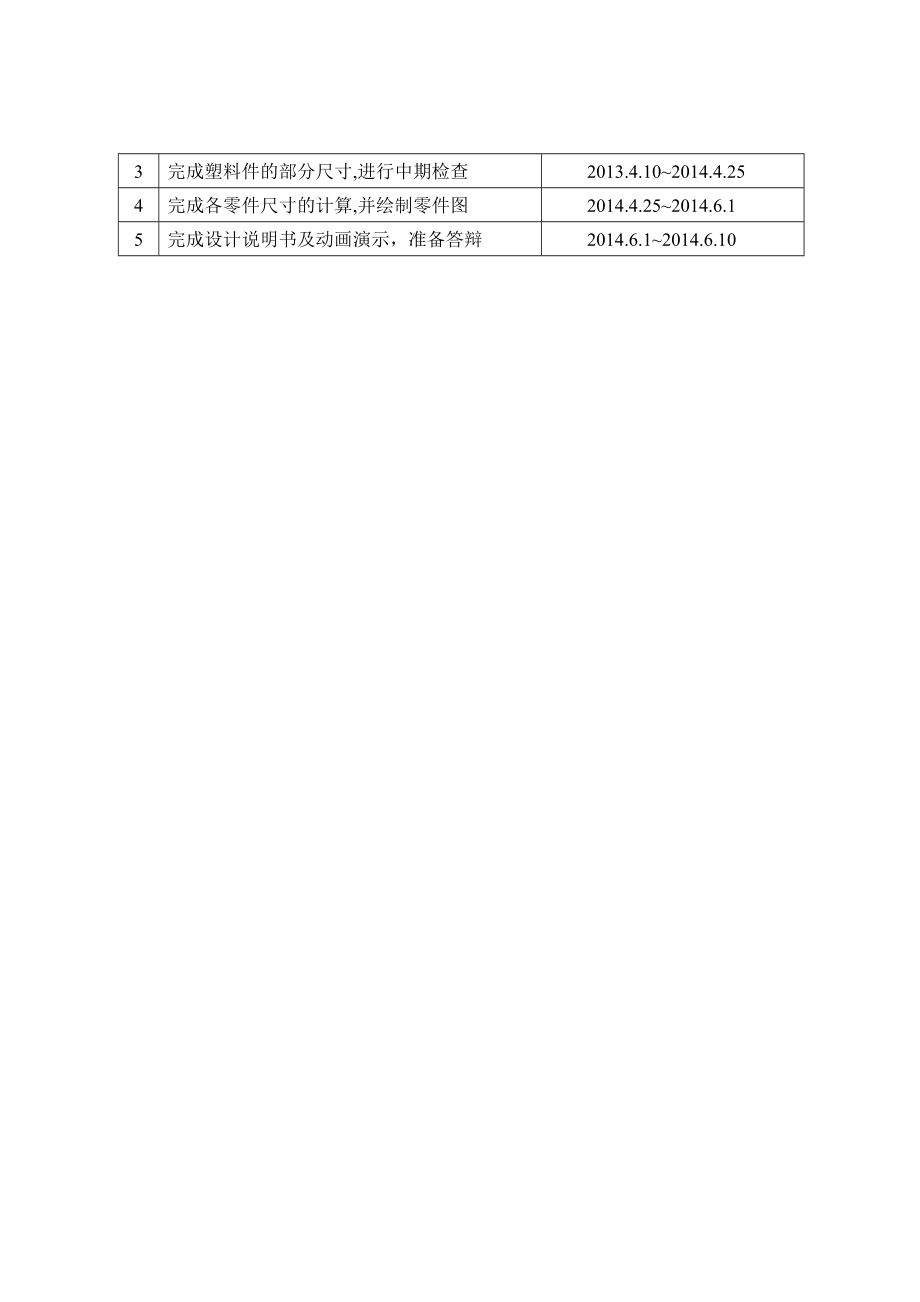

2、会.模具常用机构设计M.北京机械工业出版社，2003 5 郑大中房金妹谭平宇李明.模具结构图册M.北京：机械工业出版社，19924进度安排毕业设计各阶段名称起止日期1分析题目，确定设计思路，进行开题检查2013.122014.3.142完成结构的原理设计及原理图 2013.3.142014.4.103完成塑料件的部分尺寸,进行中期检查 2013.4.102014.4.254完成各零件尺寸的计算,并绘制零件图 2014.4.252014.6.15完成设计说明书及动画演示，准备答辩 2014.6.12014.6.10齿轮齿条式脱螺纹模具机构设计摘要:本设计研究的是齿轮齿条式脱螺纹模具机构，重点采用

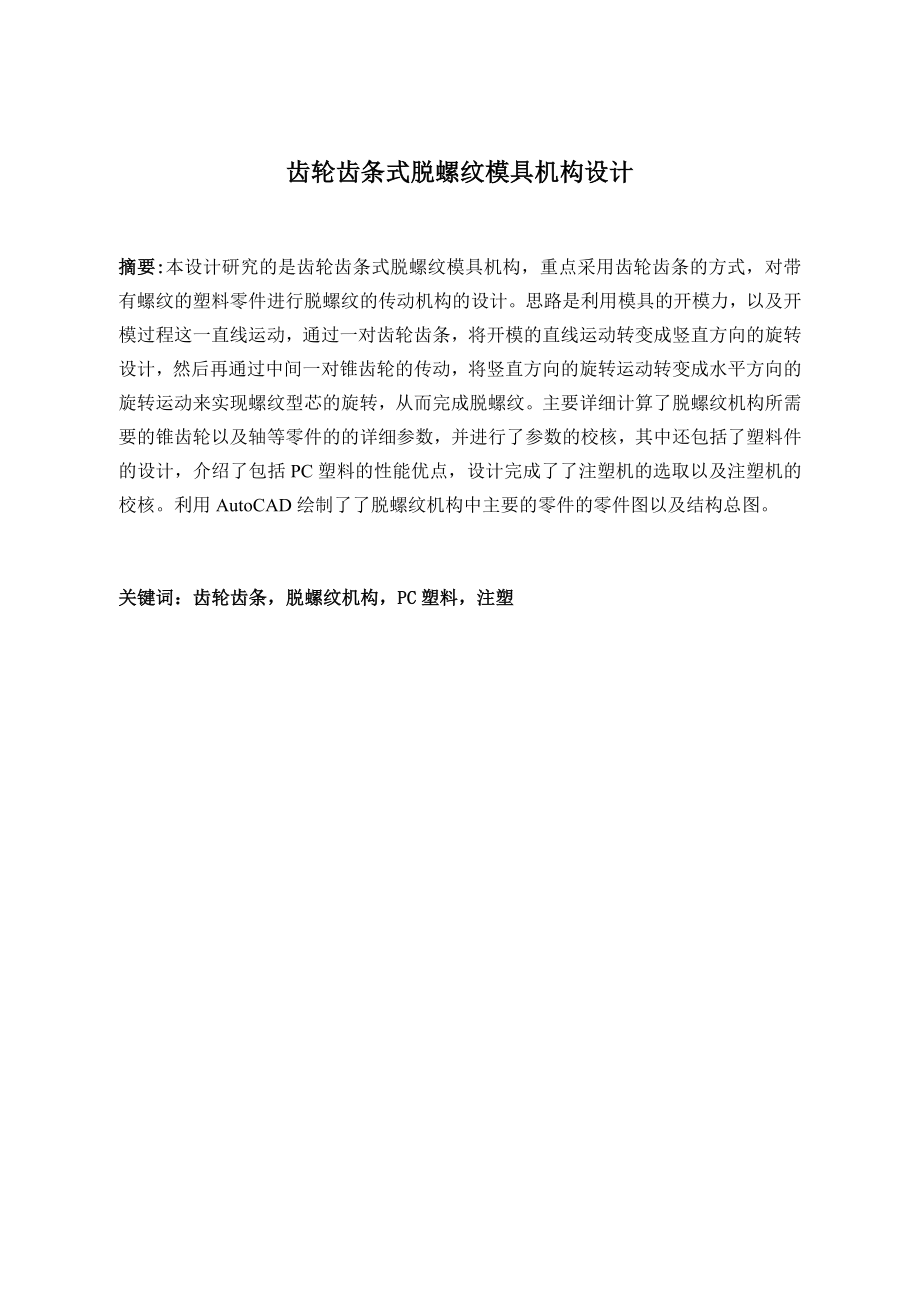

3、齿轮齿条的方式，对带有螺纹的塑料零件进行脱螺纹的传动机构的设计。思路是利用模具的开模力，以及开模过程这一直线运动，通过一对齿轮齿条，将开模的直线运动转变成竖直方向的旋转设计，然后再通过中间一对锥齿轮的传动，将竖直方向的旋转运动转变成水平方向的旋转运动来实现螺纹型芯的旋转，从而完成脱螺纹。主要详细计算了脱螺纹机构所需要的锥齿轮以及轴等零件的的详细参数，并进行了参数的校核，其中还包括了塑料件的设计，介绍了包括PC塑料的性能优点，设计完成了了注塑机的选取以及注塑机的校核。利用AutoCAD绘制了了脱螺纹机构中主要的零件的零件图以及结构总图。关键词：齿轮齿条，脱螺纹机构，PC塑料，注塑The gear
4、 and rack type screw mould designAbstract:The design of the study is the gear rack type screw die mechanism, focusing on the use of rack and pinion, design of transmission mechanism and thread of threaded plastic parts. Idea is to use the open mold, and mold the linear motion, through a pair of gear
5、 and rack, rotatable design linear motion of the mold into a vertical direction, and then through the transmission between a pair of bevel gear, the rotary motion into rotary motion into vertical horizontal to realize the thread type core rotation, so screw. Calculation of the main parameters with d
6、etailed bevel gear screw mechanism need and shaft and other parts, and the parameters of the check, which also includes the design of plastic parts, introduces the performance advantages including PC plastic, completed the design of the selection of injection molding machine and injection molding ma
7、chine check. Draw off the main parts of the screw thread mechanism of part drawings and structure map using AutoCAD.Keywords: gear rack, screw mechanism, PC plastic, injection molding目 录1 前言11.1 塑料制品介绍11.2 模具工业的重要性11.3 我国模具工业的发展现状21.4 本次设计的题目以及意义22 塑料件的设计32.1 塑料件的分析及材料的选用32.2塑料件螺纹的设计42.2.1 螺纹的选用42.2
8、.2 螺纹的成型方法42.2.3 螺纹设计的注意事项52.2.4 螺纹的参数52.3 塑件的精度公差及脱模斜度52.3.1 塑件的精度公差52.3.2 塑件的脱模斜度73 塑件模具结构的设计93.1 塑件分型面的选择93.2 模具定模板和动模各板材料及尺寸设计93.2.1 模板的材料93.2.2 模板的尺寸93.3浇注系统的设计103.4 模具型腔与型芯的设计104 脱螺纹机构的设计134.1 锥齿轮的设计134.1.1 锥齿轮的材料及参数设计134.1.2 校核齿根弯曲强度144.1.3 锥齿轮其他尺寸154.2 齿轮3的设计16II4.2.1 齿轮3的材料及参数设计164.2.2 齿轮3其
9、他尺寸164.3 轴4的设计174.3.1 轴的材料174.3.2 轴的结构设计174.4 轴5的设计194.4.1 轴的材料194.5 齿条的设计214.5.1 齿条的材料及参数设计214.5.2 齿条的其他尺寸215 传动零件的加工工艺简介235.1 齿轮及齿条的加工工艺简介235.1.1 轮齿的材料235.1.2 轮齿的加工方法235.1.3 其他工艺过程245.2 轴的加工工艺简介255.2.1 轴的工艺分析255.2.2 轴的工艺过程256 注塑机的选用266.1 塑料件的尺寸计算266.2 注塑机的选用266.3 注塑机的校核276.3.1 注塑机的注射压力校核276.3.2 锁模
10、力校核276.3.3开模行程校核277 脱螺纹机构的动作说明28结论29参考文献30致谢31IV1 前言1.1 塑料制品介绍塑料制品是采用塑料为主要原料加工而成的生活用品、工业用品的统称。包括以塑料为原料的注塑、吸塑等所有工艺的制品。塑料制品是用各种不同的模具和各种不同的成型工艺制造出来的，可以具有任意的形状，各种各样的的使用功能和众多的使用价值。相对于金属、石材、木材，塑料制品具有成本低、可塑性强等优点，在国民经济中应用广泛，它与合成橡胶、合成纤维形成了当今日常生活不可缺少的三大合成材料。11.2 模具工业的重要性塑料工业是当今世界上增长最快的工业门类之一。在工农业生产、国防建设和科学技术、
11、交通运输、石油化工、机械电子、邮政通讯、建筑旅游、医疗卫生、环境保护、家用电器、教育文化、体育艺术等各个领域，塑料制品无处不在，而注塑模具是其中发展较快的种类。塑料制品成型的方法虽然很多，但最主要的方法是注塑成型，所以模具设计和制造技术代表了一个国家的工业制造技术的发展水平。模具工业既是高新技术产业的一个组成部分，又是高新技术产业化的重要领域。研究和发展模具技术，提高模具技术水平，对于促进国民经济的发展有着特别重要的意义。用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。模具工业是国民经济的基础工业，是国际上公认的关键工业。2模具生产技术水平的高低是衡量一个国家
12、产品制造水平高低的重要标志，它在很大程度上决定着产品的质量，效益和新产品的开发能力。模具是一种重要的国工工艺装备，是国民经济各工业部门发展的重要基础之一。模具是压力加工或其它成形加工工艺中，使材料变形制成产品的一种重要工艺装备，应用广泛。塑料制品在人们的日常生活中及现代化工业生产领域中得到日益广泛的应用。随着塑料工业的发展，社会对塑料制品的需求愈来愈大。据统计，在现代化工业生产中，60%90%的工业产品需要使用模具加工，模具工业已经成为工业发展的基础。3而塑料注射模在模具中所占的分量越来越大，其发展也非常迅速，大有凌驾其它模具之上的趋势。专家预测，在未来的模具市场中，塑料模具在模具总量中的比例
13、将逐步提高，且发展速度将高于其他模具。41.3 我国模具工业的发展现状我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6.5kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具；精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。51.4 本次设计的题目以及意义塑料制品中不乏带螺纹的塑料制品，螺纹塑料制品的脱模方法可以分为非旋转脱模和旋转脱模两类。非旋转脱模主要利用制品的弹性，用强制脱螺纹的方法脱模。对于带螺纹的塑料制品，大部分采用机动旋转脱模机构。我所设计的题目是齿轮齿条
14、式脱螺纹模具机构。该机构是利用模具开模时的直线运动，利用开模力，通过齿轮齿条的传动，带动螺纹型芯作旋转运动，而使螺纹脱模。本次设计限于所学知识，并不是完整的模具的设计，本次设计的主要重点是脱螺纹传动机构的设计，所以本次设计的重点都围绕齿轮齿条脱螺纹机构展开。本次毕业设计主要参考文献及资料均来自学校图书馆以及网络，所参考的文献及资料主要是模具设计类及齿轮传动类的，主要参考了一些模具设计制造指导书以及手册，以及齿轮传动设计等。通过齿轮齿条式脱螺纹模具机构的研究设计，可以更好的实现螺纹塑料制品脱螺纹的自动化，可以提高生产效率，有利于企业内螺纹塑料制品的大批大量生产，减少企业的人员成本，也可以促进塑料
15、及模具工业的发展。通过此设计研究也可以提高齿轮齿条等机构以及模具知识的进一步的掌握，有利于我们将我们所学习的理论知识与具体的生产实践相结合，加深我们对模具机构的掌握，增加我们的知识储备，为我们将来的实际生产设计打下坚定的知识基础。2 塑料件的设计2.1 塑料件的分析及材料的选用图2.1 塑料件的尺寸及外形如图2.1，该塑料件为某设备用带螺纹的塑料零件，由于该塑料件是使用在某种机械设备或者某种电器结构的塑料螺纹零件，所以该塑件的材料应必须具有较高的耐疲劳性能以及较高的强度，为了保证设备的正常运转，该塑料零件还要有一定的可靠性，这就要求制备该塑料零件的材料要有一定的成型稳定性，通过以上要求以及经济适用度上的综合考虑，决定该塑料
