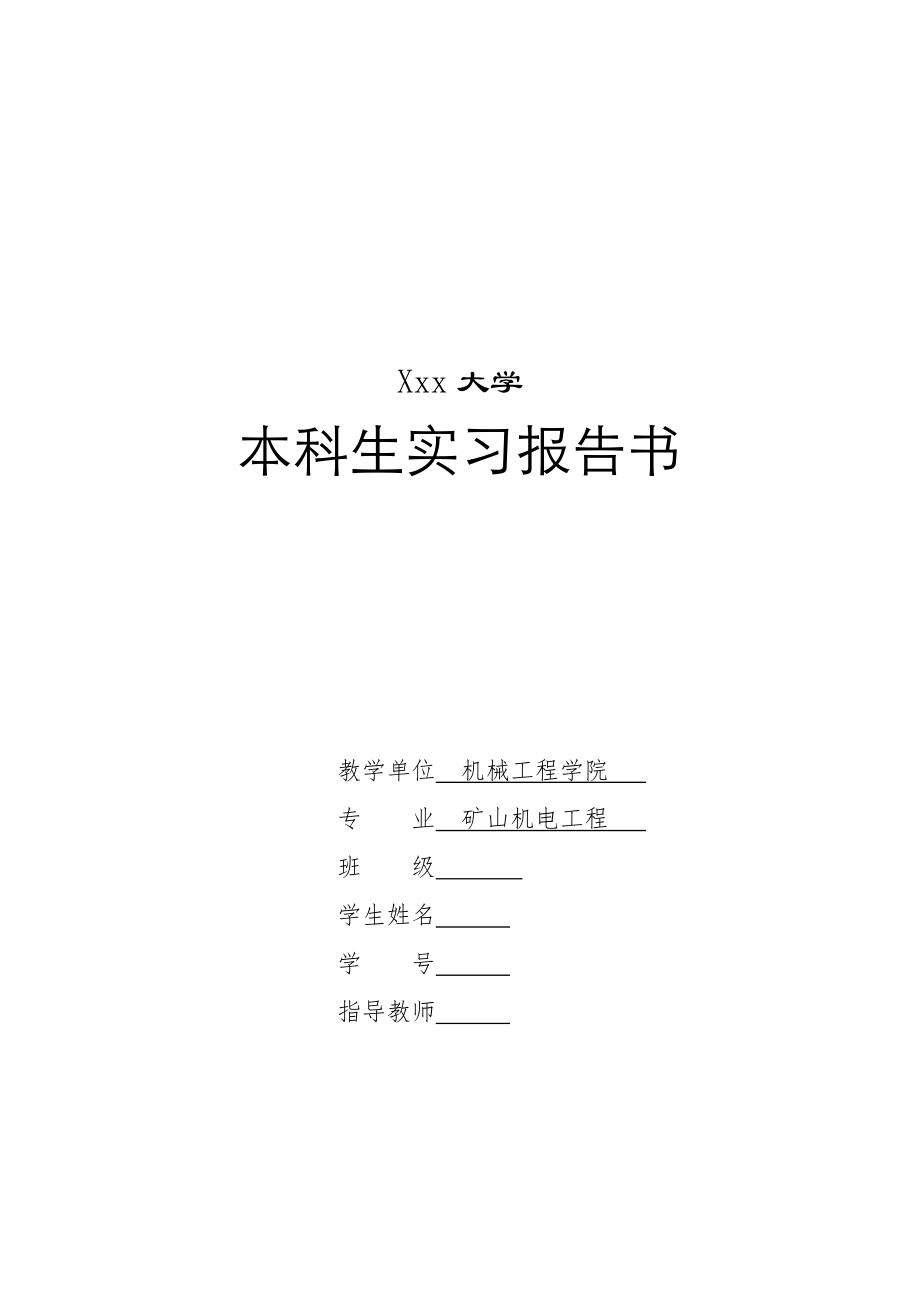

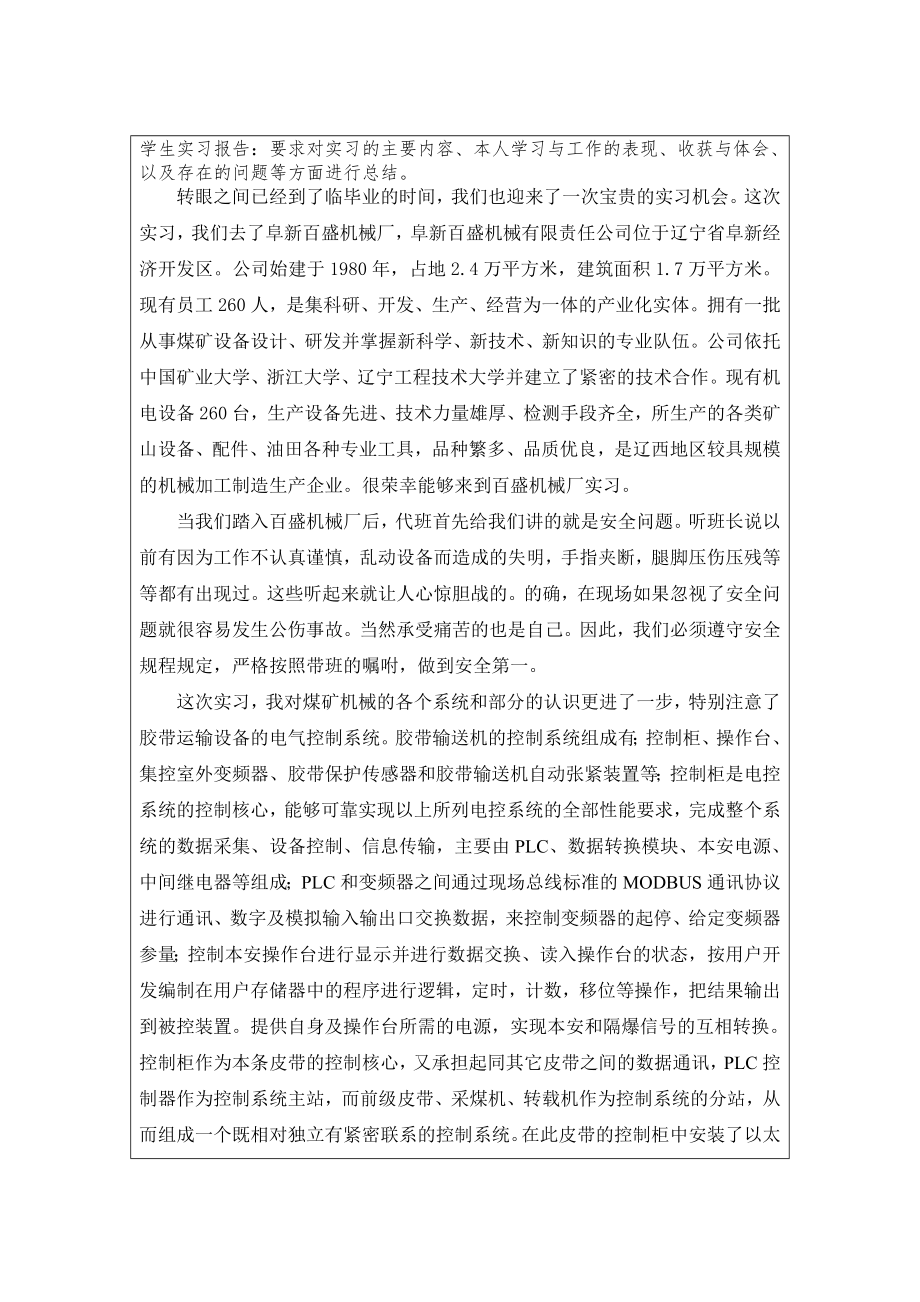

1、Xxx大学本科生实习报告书教学单位 机械工程学院 专 业 矿山机电工程 班 级 学生姓名 学 号 指导教师 学生实习报告：要求对实习的主要内容、本人学习与工作的表现、收获与体会、以及存在的问题等方面进行总结。转眼之间已经到了临毕业的时间，我们也迎来了一次宝贵的实习机会。这次实习，我们去了阜新百盛机械厂，阜新百盛机械有限责任公司位于辽宁省阜新经济开发区。公司始建于1980年，占地2.4万平方米，建筑面积1.7万平方米。现有员工260人，是集科研、开发、生产、经营为一体的产业化实体。拥有一批从事煤矿设备设计、研发并掌握新科学、新技术、新知识的专业队伍。公司依托中国矿业大学、浙江大学、辽宁工程技术大
2、学并建立了紧密的技术合作。现有机电设备260台，生产设备先进、技术力量雄厚、检测手段齐全，所生产的各类矿山设备、配件、油田各种专业工具，品种繁多、品质优良，是辽西地区较具规模的机械加工制造生产企业。很荣幸能够来到百盛机械厂实习。当我们踏入百盛机械厂后，代班首先给我们讲的就是安全问题。听班长说以前有因为工作不认真谨慎，乱动设备而造成的失明，手指夹断，腿脚压伤压残等等都有出现过。这些听起来就让人心惊胆战的。的确，在现场如果忽视了安全问题就很容易发生公伤事故。当然承受痛苦的也是自己。因此，我们必须遵守安全规程规定，严格按照带班的嘱咐，做到安全第一。这次实习，我对煤矿机械的各个系统和部分的认识更进了一
3、步，特别注意了胶带运输设备的电气控制系统。胶带输送机的控制系统组成有；控制柜、操作台、集控室外变频器、胶带保护传感器和胶带输送机自动张紧装置等；控制柜是电控系统的控制核心，能够可靠实现以上所列电控系统的全部性能要求，完成整个系统的数据采集、设备控制、信息传输，主要由PLC、数据转换模块、本安电源、中间继电器等组成；PLC和变频器之间通过现场总线标准的MODBUS通讯协议进行通讯、数字及模拟输入输出口交换数据，来控制变频器的起停、给定变频器参量；控制本安操作台进行显示并进行数据交换、读入操作台的状态，按用户开发编制在用户存储器中的程序进行逻辑，定时，计数，移位等操作，把结果输出到被控装置。提供自

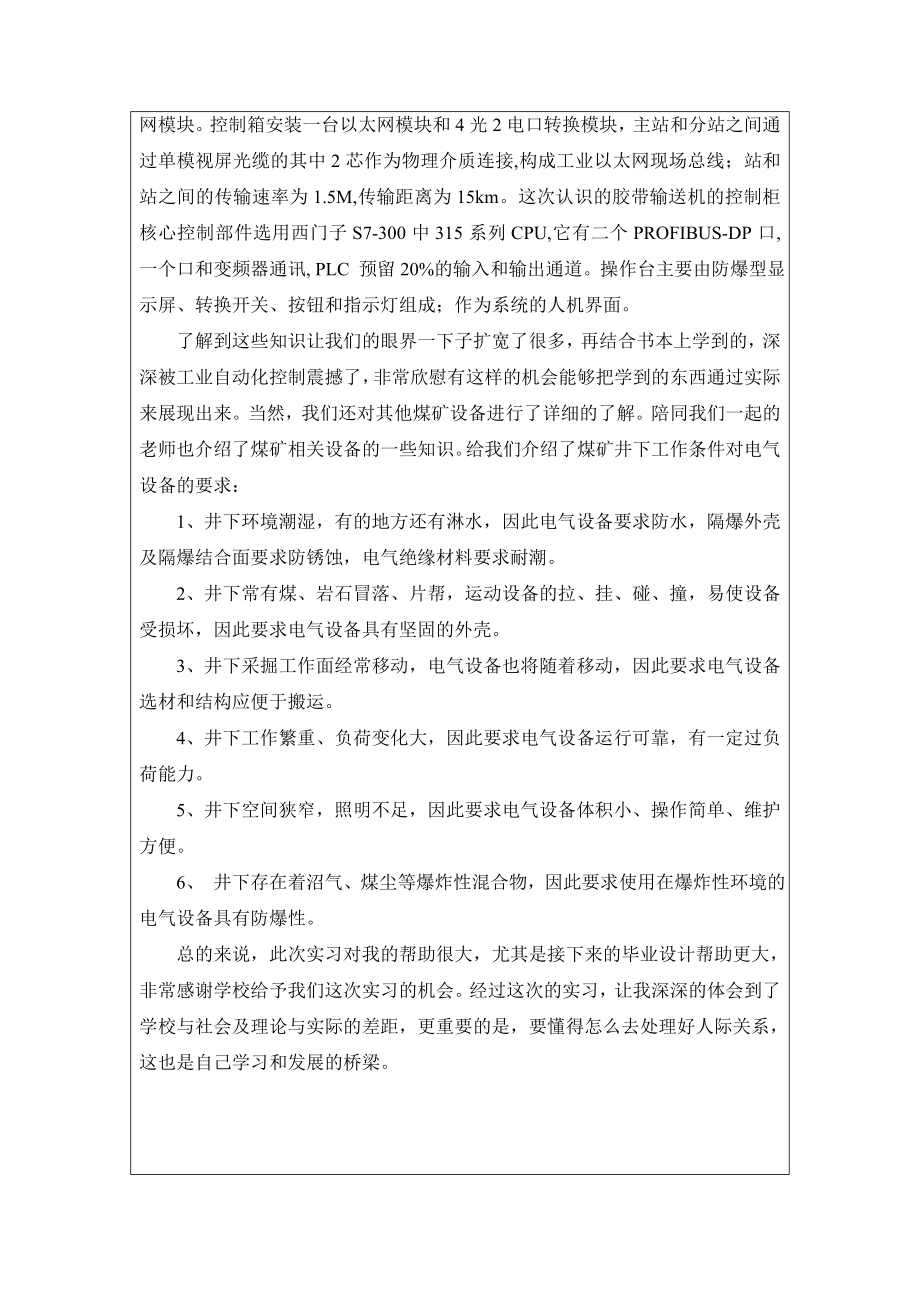

4、身及操作台所需的电源，实现本安和隔爆信号的互相转换。控制柜作为本条皮带的控制核心，又承担起同其它皮带之间的数据通讯，PLC控制器作为控制系统主站，而前级皮带、采煤机、转载机作为控制系统的分站，从而组成一个既相对独立有紧密联系的控制系统。在此皮带的控制柜中安装了以太网模块。控制箱安装一台以太网模块和4光2电口转换模块，主站和分站之间通过单模视屏光缆的其中2芯作为物理介质连接,构成工业以太网现场总线；站和站之间的传输速率为1.5M,传输距离为15km。这次认识的胶带输送机的控制柜核心控制部件选用西门子S7-300中315系列CPU,它有二个PROFIBUS-DP口,一个口和变频器通讯, PLC 预
5、留20%的输入和输出通道。操作台主要由防爆型显示屏、转换开关、按钮和指示灯组成；作为系统的人机界面。了解到这些知识让我们的眼界一下子扩宽了很多，再结合书本上学到的，深深被工业自动化控制震撼了，非常欣慰有这样的机会能够把学到的东西通过实际来展现出来。当然，我们还对其他煤矿设备进行了详细的了解。陪同我们一起的老师也介绍了煤矿相关设备的一些知识。给我们介绍了煤矿井下工作条件对电气设备的要求：1、 井下环境潮湿，有的地方还有淋水，因此电气设备要求防水，隔爆外壳及隔爆结合面要求防锈蚀，电气绝缘材料要求耐潮。2、 井下常有煤、岩石冒落、片帮，运动设备的拉、挂、碰、撞，易使设备受损坏，因此要求电气设备具有坚
6、固的外壳。 3、 井下采掘工作面经常移动，电气设备也将随着移动，因此要求电气设备选材和结构应便于搬运。4、 井下工作繁重、负荷变化大，因此要求电气设备运行可靠，有一定过负荷能力。5、 井下空间狭窄，照明不足，因此要求电气设备体积小、操作简单、维护方便。6、 井下存在着沼气、煤尘等爆炸性混合物，因此要求使用在爆炸性环境的电气设备具有防爆性。总的来说，此次实习对我的帮助很大，尤其是接下来的毕业设计帮助更大，非常感谢学校给予我们这次实习的机会。经过这次的实习，让我深深的体会到了学校与社会及理论与实际的差距，更重要的是，要懂得怎么去处理好人际关系，这也是自己学习和发展的桥梁。指导教师意见成绩评定：指导教师签字： 2015 年 3月 20日 实习单位意见负责人签字：（单位盖章）年 月 日备注注：实习结束时，由实习学生填写本表后，交指导教师和实习单位签署意见，最后交所在教学单位归档保管。
