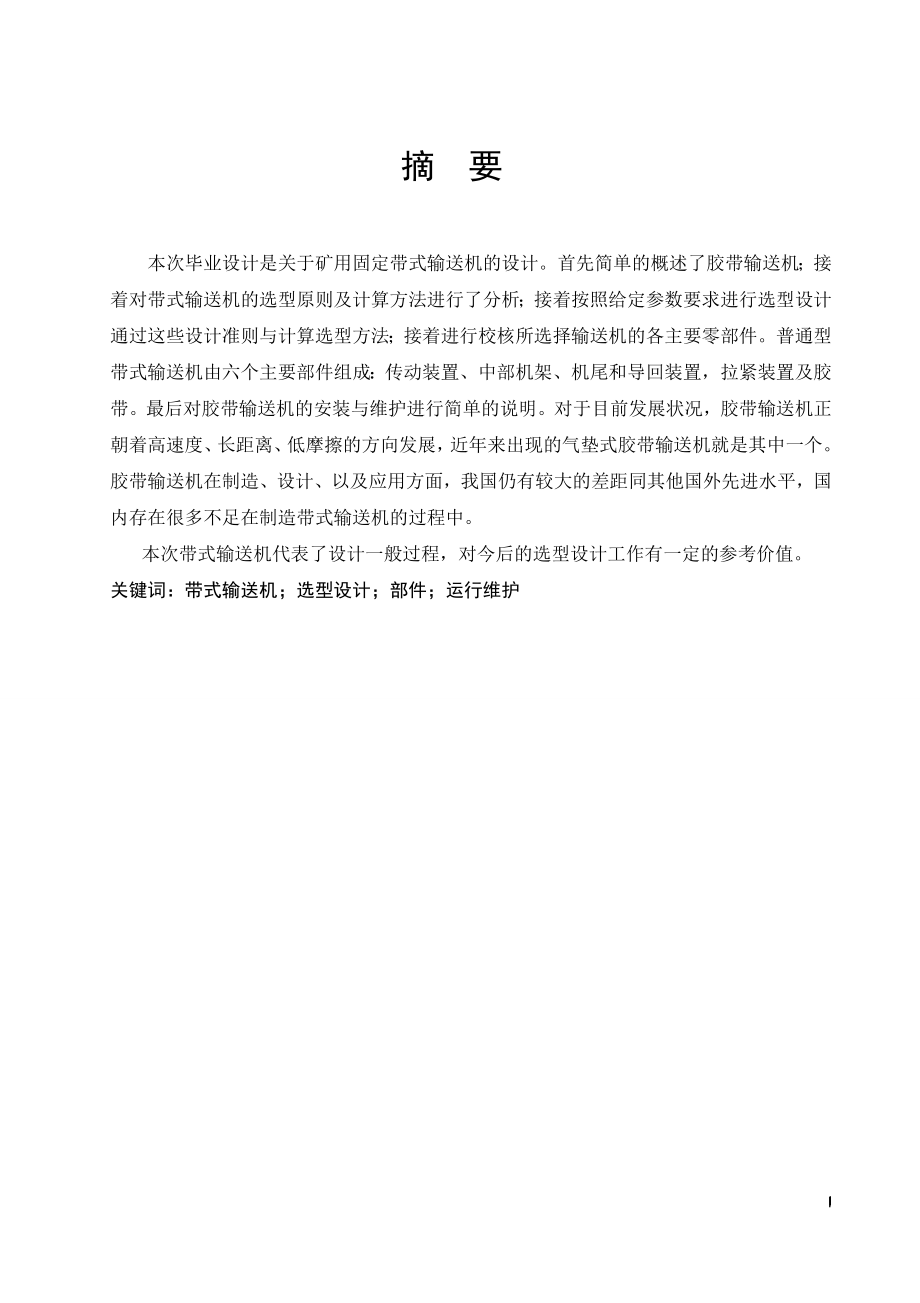

1、摘 要本次毕业设计是关于矿用固定带式输送机的设计。首先简单的概述了胶带输送机；接着对带式输送机的选型原则及计算方法进行了分析；接着按照给定参数要求进行选型设计通过这些设计准则与计算选型方法；接着进行校核所选择输送机的各主要零部件。普通型带式输送机由六个主要部件组成：传动装置、中部机架、机尾和导回装置，拉紧装置及胶带。最后对胶带输送机的安装与维护进行简单的说明。对于目前发展状况，胶带输送机正朝着高速度、长距离、低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中一个。胶带输送机在制造、设计、以及应用方面，我国仍有较大的差距同其他国外先进水平，国内存在很多不足在制造带式输送机的过程中。本次带式输

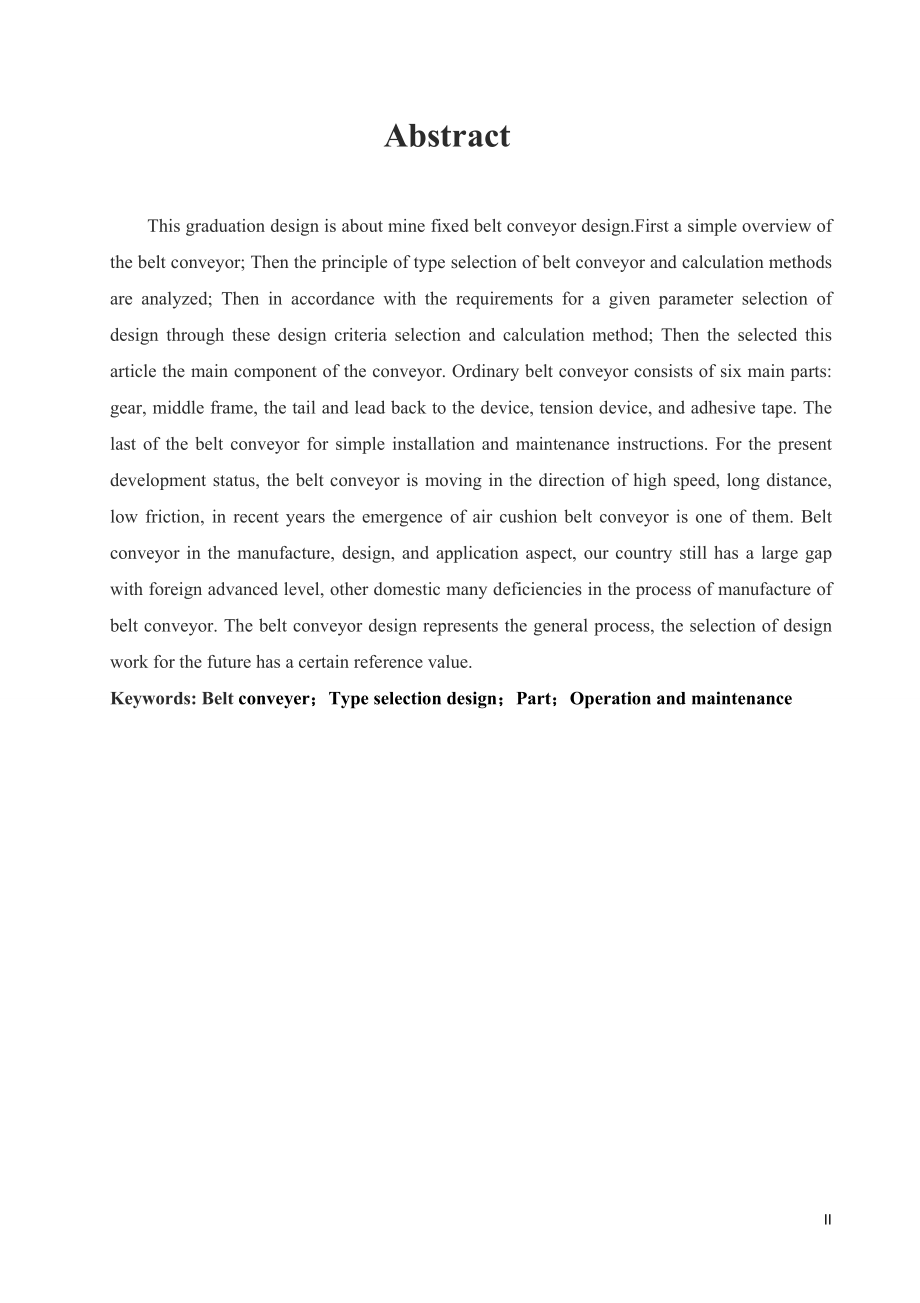

2、送机代表了设计一般过程，对今后的选型设计工作有一定的参考价值。关键词：带式输送机；选型设计；部件；运行维护IIIAbstractThis graduation design is about mine fixed belt conveyor design.First a simple overview of the belt conveyor; Then the principle of type selection of belt conveyor and calculation methods are analyzed; Then in accordance with the requir
3、ements for a given parameter selection of design through these design criteria selection and calculation method; Then the selected this article the main component of the conveyor. Ordinary belt conveyor consists of six main parts: gear, middle frame, the tail and lead back to the device, tension dev
4、ice, and adhesive tape. The last of the belt conveyor for simple installation and maintenance instructions. For the present development status, the belt conveyor is moving in the direction of high speed, long distance, low friction, in recent years the emergence of air cushion belt conveyor is one o
5、f them. Belt conveyor in the manufacture, design, and application aspect, our country still has a large gap with foreign advanced level, other domestic many deficiencies in the process of manufacture of belt conveyor. The belt conveyor design represents the general process, the selection of design w

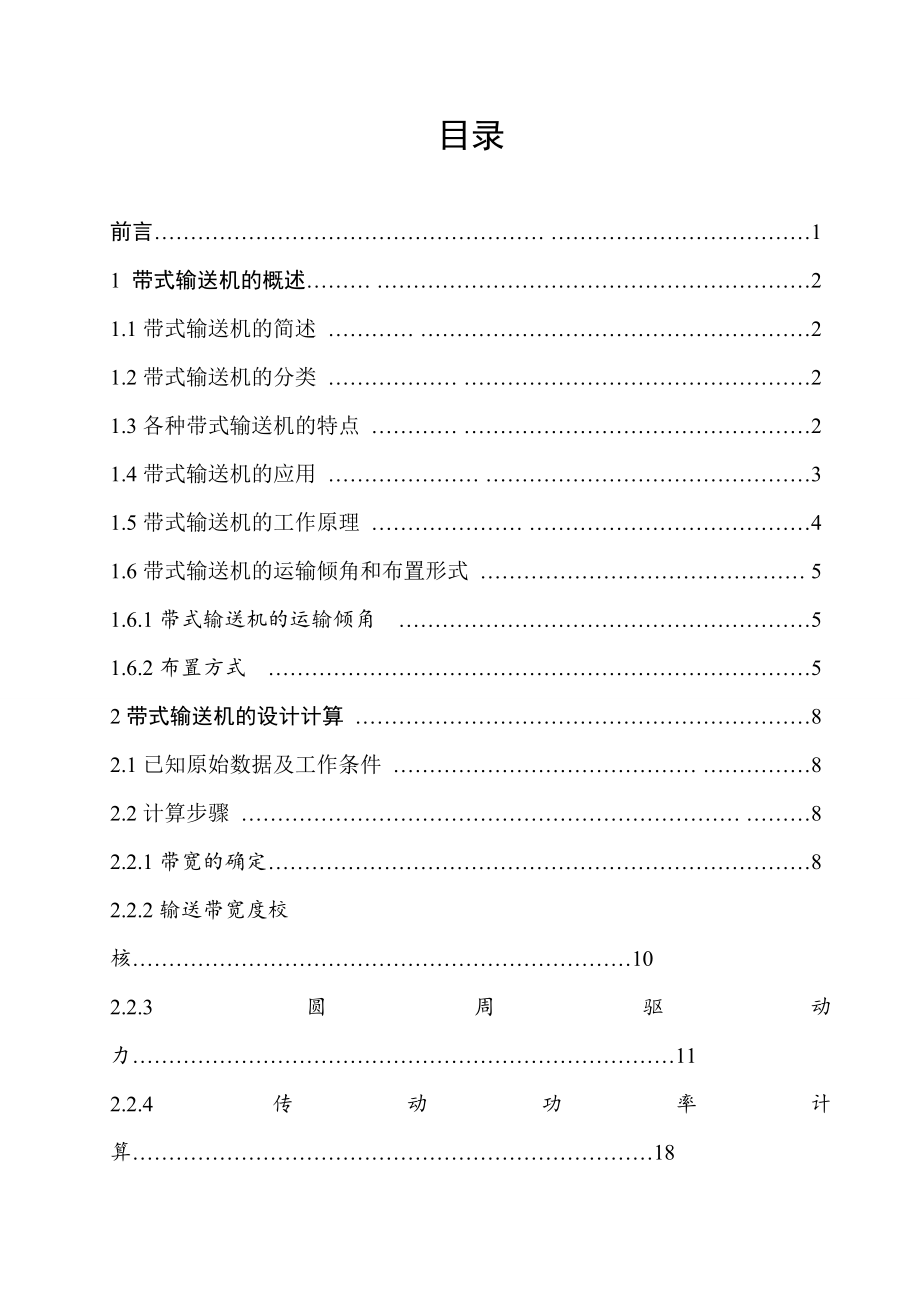

6、ork for the future has a certain reference value. Keywords: Belt conveyer；Type selection design；Part；Operation and maintenanceIII目录前言 1 1 带式输送机的概述 21.1带式输送机的简述 21.2带式输送机的分类 21.3各种带式输送机的特点 21.4带式输送机的应用 31.5带式输送机的工作原理 41.6带式输送机的运输倾角和布置形式 51.6.1带式输送机的运输倾角 51.6.2布置方式 52带式输送机的设计计算 82.1已知原始数据及工作条件 82.2计算步
7、骤 82.2.1带宽的确定82.2.2输送带宽度校核102.2.3圆周驱动力112.2.4传动功率计算182.2.5输送带的张力计算182.2.6 拉紧力计算 222.2.7托辊的选用计算223驱动装置的概述与选用 273.1驱动装置的概述 273.2驱动装置的选用 274带式输送机的主要部件选用 294.1输送带的概述及选用 294.1.1输送带及其连接概述294.1.2输送带及其连接的选用294.2滚筒的选用 304.2.1传动滚筒的选用304.2.2改向滚筒的选用314.3托辊 324.3.1托辊的概述324.3.2托辊的选用334.4制动装置 344.4.1制动装置的概述 344.4.
8、2制动装置的选型354.5拉紧装置 354.5.1拉紧装置的概述354.5.2拉紧装置的选用365其他部件的选用 375.1机架与中间架 375.1.1机架与中间架的概述375.1.2机架与中间架的选用385.2清扫器 385.2.1清扫器的概述 385.2.2清扫器的选用405.3头部漏斗 415.3.1头部漏斗的概述415.3.2头部漏斗的选用415.4电气及安全保护装置 416带式输送机的运行维护 436.1带式输送机的常见故障 436.2带式输送机的运行维护 447 结论478经济技术分析 48致谢 49参考文献50附录A 51附录B 56前言带式输送机是一种可以连续运行运送货物的高效
9、运输设备，在采矿、建材、动力、冶金、等交通运输重工业部门中扮演者重要的角色。主要用来运送粉、块状物和包装好的成件物品等大量散装货物，形如煤、矿石、砂等。同其他运输设备相比，不仅较容易实现自动化、运行状态平稳可靠、便于集中化的控制，而且具有输送距离长、能够连续性的输送、运送货物量大等优点。特别是在高产量高效率的矿井中，带式输送机已经成为必不可少的设备在高效的开采矿石机电一体化技术中。特别是在最近十年，带式输送机高运量，长距离，速度高等特点的出现，使其在漏天采矿场及矿井地表运输系统、矿山建设的井下巷道、选矿中的应用又得到进一步推广。11 带式输送机的概述1.1 带式输送机的简述带式输送机是一种连续
10、性运输机，连续运输机是运移式或固定式起重运输机中的主要类型之一，能够形成装载至装载连续运输，装载到卸载的输送通过不断运动的整体运动来实现是其最大的运输特点。在有节奏的流水作业运输线以及农业、工业、交通等各企业中，连续运输机的地位无可替代。连续运输机可以分为牵引物件是具有挠性，如胶带输送机。牵引物件不具有挠性的输送机，振动输送机。管道输送机（流体输送），如液力输送管道，气力输送装置。其中在连续输送机带式输送机应用最为广泛，带式输送机输送量大，运行平稳，维护容易，输送距离长，适应于机械电力，建筑，粮食运输，冶金，矿石，等各个领域1.2 带式输送机的分类带式输送机有多种分类方法，可分成两类根据运输物料胶带的结构，一类是普通型带式输送机，在输送带运送货物料的过程中这类带式输送机，上带呈槽型，下带呈平行，托辊在下面托住输送带输送带的外表几何形状均为平面：另外一类是特种结构带式输送机，各有各的输送特点。 1.3 各种带式输送机的特点DTII型固定式带式输送机：DTII型固定式带式输送机适用于的工作环境温度一般为。能够输送松散密度为的各种散状的快料集成件物品。可按部件进行系列进行设计。设计者可以根据不同的输送的要求，
