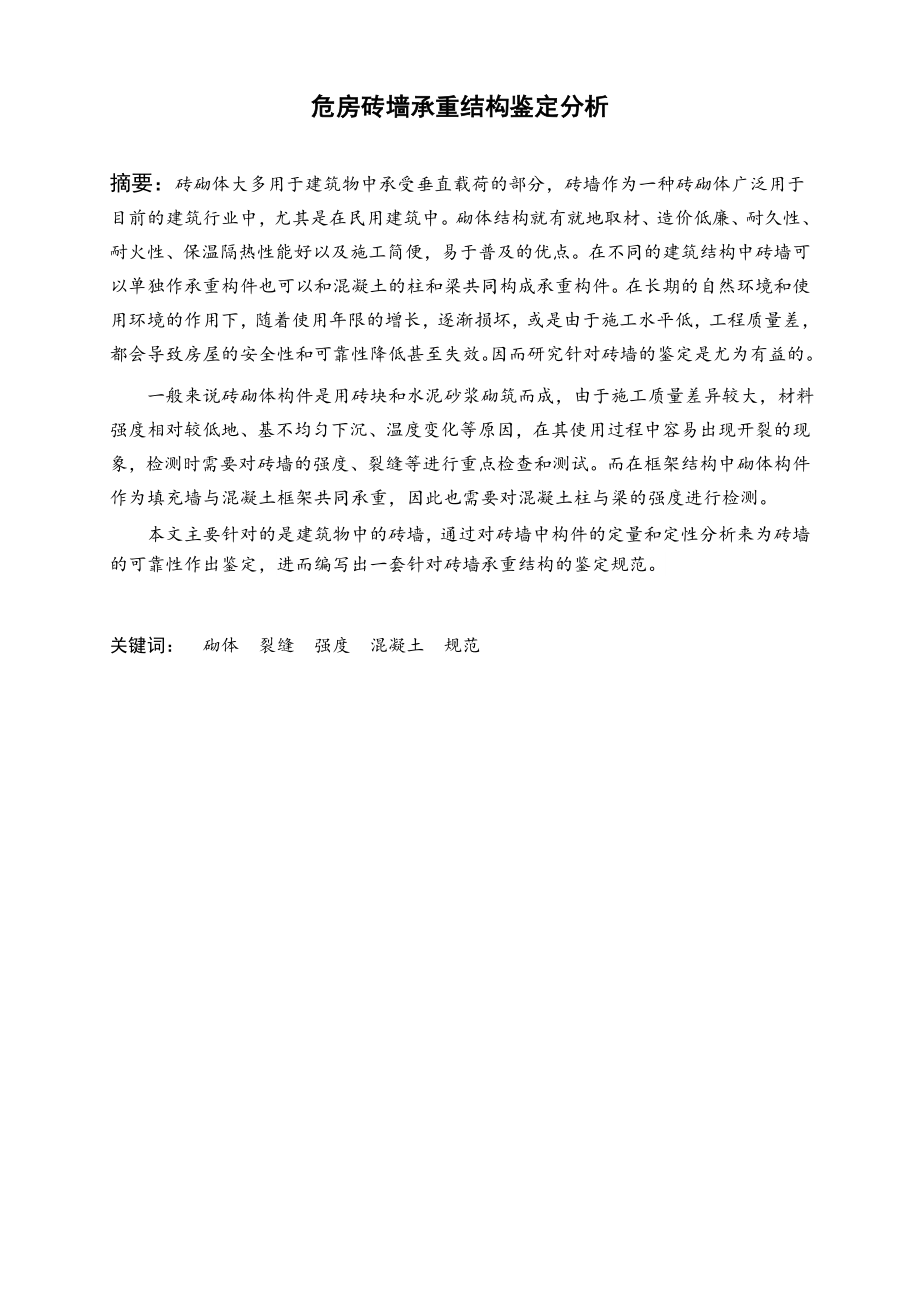

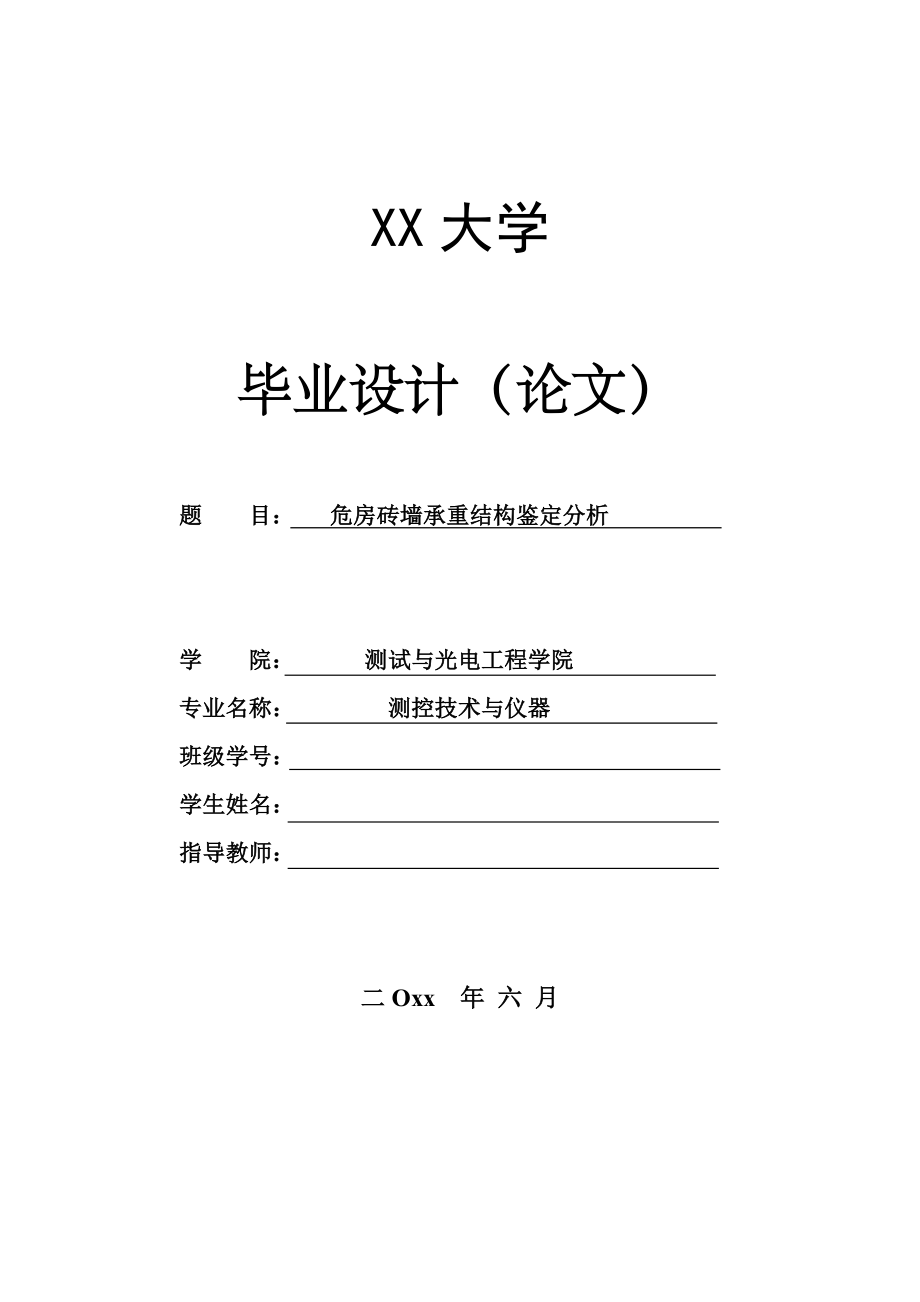

1、XX大学毕业设计（论文）题 目： 危房砖墙承重结构鉴定分析 学 院： 测试与光电工程学院专业名称： 测控技术与仪器班级学号： 学生姓名： 指导教师： 二Oxx 年 六 月 危房砖墙承重结构鉴定分析摘要：砖砌体大多用于建筑物中承受垂直载荷的部分，砖墙作为一种砖砌体广泛用于目前的建筑行业中，尤其是在民用建筑中。砌体结构就有就地取材、造价低廉、耐久性、耐火性、保温隔热性能好以及施工简便，易于普及的优点。在不同的建筑结构中砖墙可以单独作承重构件也可以和混凝土的柱和梁共同构成承重构件。在长期的自然环境和使用环境的作用下，随着使用年限的增长，逐渐损坏，或是由于施工水平低，工程质量差，都会导致房屋的安全性和
2、可靠性降低甚至失效。因而研究针对砖墙的鉴定是尤为有益的。 一般来说砖砌体构件是用砖块和水泥砂浆砌筑而成，由于施工质量差异较大，材料强度相对较低地、基不均匀下沉、温度变化等原因，在其使用过程中容易出现开裂的现象，检测时需要对砖墙的强度、裂缝等进行重点检查和测试。而在框架结构中砌体构件作为填充墙与混凝土框架共同承重，因此也需要对混凝土柱与梁的强度进行检测。本文主要针对的是建筑物中的砖墙，通过对砖墙中构件的定量和定性分析来为砖墙的可靠性作出鉴定，进而编写出一套针对砖墙承重结构的鉴定规范。关键词： 砌体 裂缝 强度 混凝土 规范 Identification and Analysis of load-

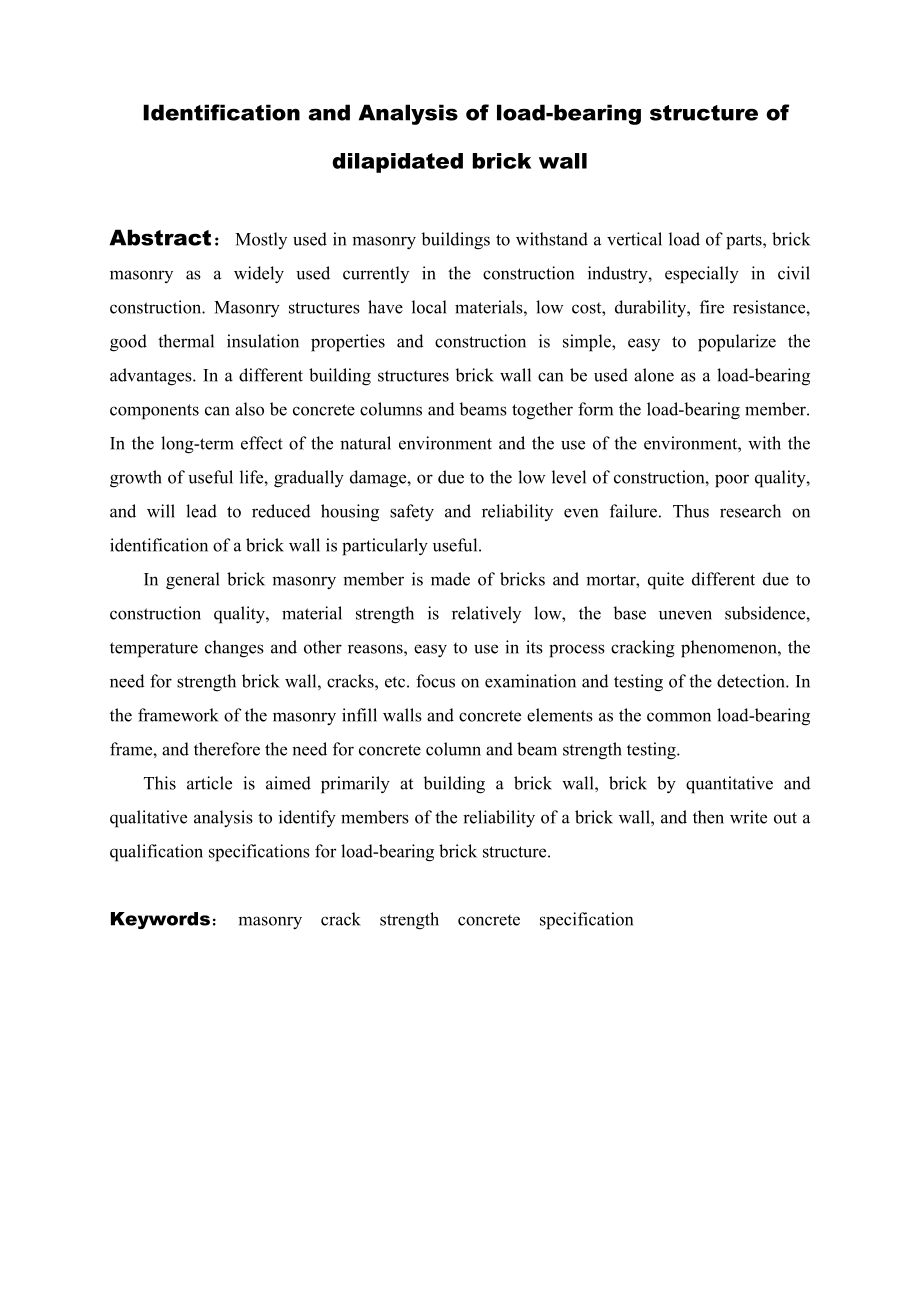

3、bearing structure of dilapidated brick wallAbstract：Mostly used in masonry buildings to withstand a vertical load of parts, brick masonry as a widely used currently in the construction industry, especially in civil construction. Masonry structures have local materials, low cost, durability, fire res
4、istance, good thermal insulation properties and construction is simple, easy to popularize the advantages. In a different building structures brick wall can be used alone as a load-bearing components can also be concrete columns and beams together form the load-bearing member. In the long-term effec
5、t of the natural environment and the use of the environment, with the growth of useful life, gradually damage, or due to the low level of construction, poor quality, and will lead to reduced housing safety and reliability even failure. Thus research on identification of a brick wall is particularly
6、useful.In general brick masonry member is made of bricks and mortar, quite different due to construction quality, material strength is relatively low, the base uneven subsidence, temperature changes and other reasons, easy to use in its process cracking phenomenon, the need for strength brick wall,
7、cracks, etc. focus on examination and testing of the detection. In the framework of the masonry infill walls and concrete elements as the common load-bearing frame, and therefore the need for concrete column and beam strength testing.This article is aimed primarily at building a brick wall, brick by
8、 quantitative and qualitative analysis to identify members of the reliability of a brick wall, and then write out a qualification specifications for load-bearing brick structure.Keywords： masonry crack strength concrete specification 目 录1 引言 1.1选题依据及意义（1） 1.2国内外研究概况及发展趋势（2） 1.2.1建筑鉴定国外现状（2） 1.2.2建筑鉴
9、定国内现状（2）2 实验方法 2.1 裂缝测量（4） 2.2 强度检测（4） 2.2.1 检测仪器（4） 2.2.2 混凝土强度检测（5） 2.2.3 间接法检测砖砌体抗压强度（7）3 实验数据表4 数据分析 4.1 E栋教学楼303教室右侧墙（18） 4.2 E栋教学楼303教室后墙（18） 4.3 E栋教学楼210教室右侧墙（19） 4.4 A栋教学楼混凝土承重柱（19）5 编制鉴定规范 5.1 使用器材（20） 5.2 鉴定对象和内容（20） 5.3 鉴定依据（20） 5.4 鉴定内容及步骤（20） 5.5 鉴定评级（21）6 总结参考文献（25）致谢（26）附录A（27）附录B（33）
10、附录C（34）危房砖墙承重结构鉴定分析1 引言1.1选题依据及意义 随着建筑行业的迅猛发展,建筑工程的质量逐渐提高，但城乡土建工程技术人员常会遇到因勘察、设计、施工使用等考虑不周，或火灾、地震和风涝等自然灾害，或房屋超期服役至使结构出现强度、刚度和稳定性降低等问题；建筑物也有生老病死，要保证建筑的安全、正常使用，除了在设计、施工阶段为建筑物提供良好的先天条件，在使用阶段也需要对建筑物进行长期的维护。建筑工程质量事故是客观存在的，在众多的建筑工程中，由于各种因素造成的这样或那样的工程损伤是难免的。有的房屋地基基础沉降不一致，或墙体开裂，或构建混凝土强度不足，造成房屋倒塌等事故的发生。所以必须经常
11、对房屋结构进行检测、诊断鉴定并及时采取相应的维护、补强加固等。这些都需要对房屋原结构的承载能力、使用功能、耐久性进行可靠性评估。房屋鉴定、维修和加固是从人类有建筑史以来便出现的古老而传统的专业。就其内涵而言，才刚刚形成一门新兴的学科，近十几年才初具规模目前随着旧有建筑物的使用功能逐渐滞后于工业技术和社会文化的发展，可靠性工程中的维护、检测、鉴定、维修、加固等使用阶段的控制环节开始得到重视，加之建筑业和现代科学技术迅猛发展，使得这门新兴学科的发展速度异常迅速。建筑物的可靠性鉴定涉及结构工程学、材料学、结构可靠性理论、数理统计、预测学等学科，具有较强的综合性1。现阶段建筑物可靠性鉴定的方法尚处于发
12、展之中。所以，无论是为了城市的快速发展而对建筑物的使用性能方面提出了新的要求而实施的改造，还是对已经步入中老年期的建筑物进行安全检查而进行的安全鉴定处理；无论是为了抵御各种自然灾害而对既有建筑进行的更新加固处理，还是灾后重建所需要进行的修复；无论是对房屋是否符合质量规范而进行的鉴定，还是对已使用一段时间建筑是否为危房，可否继续使用的判断，都需要对建筑物进行定期的检查和鉴定，以保证建筑物的正常使用和人们的生命安全。1949年中华人民共和国成立后，砌体结构得到很大的发展和广泛应用，住宅建筑、多层民用建筑大量采用砖墙承重所建房屋层数增加，56层高的房屋，采用以砖砌体承重的混合结构非常普遍，不少城市建
13、到78层2。中小型单层工业建筑和多层轻工业建筑也常采用砖墙承重。中国传统的空斗砖墙，经过改进已经用作24层建筑的承重墙。与钢和混凝土相比，砌体的强度较低，因而构件的截面尺寸较大，材料用量多，自重大。砌体的抗拉、抗剪强度都很低，因而抗震较差，砖、石的抗压强度也不能充分发挥，抗弯能力低。随着时间的推移，我国四、五十年前修建的大批建筑，已有不少进入中老年期。对其的鉴定维修加固事宜，已被大量提及，建筑的加固维修改造项目，已迫在眉睫。相当比例的房屋建筑更是已经进入中老年期，更有甚者，不少房屋已经是危房破房，由此可见，对这些建筑的治理改造已到了刻不容缓的地步。大量的实践和研究表明，砖墙的失效的成因涉及很多
14、，承载力的不足，所受荷载的大小、原材料的选取、施工过程中条件、使用不当、地基不均匀沉陷等。本文所述内容主要针对的是砖墙的安全鉴定，对其中常见的裂缝以及其强度进行分析探讨，从而为之后的加固修补工作提供可靠的依据。1.2国内外研究概况及发展趋势1.2.1建筑鉴定国外现状 建筑物鉴定、加固领域具有以下两个特点：一是纵向时间长，上溯千余年的古建筑保护，下至竣工不久便出现事故的建筑物处理；二是横向跨度大，几乎涉及工程结构所有专业，所以标准化面广。建筑结构的鉴定是通过运用各种检测方式，对建筑结构进行检测，从而对其安全方面有一个很好的认定和评估，当然最终会得到一个检测报告，以及一个鉴定等级，为其可靠性和使用
15、性提供一个很好的参考。房屋鉴定、维修和加固是从人类有建筑史以来便出现的古老而传统的专业。就其内涵而言，才刚刚形成一门新兴的学科。在第二次世界大战之后，世界上的发达国家在工程建设上大都经历了三个阶段：第一大规模的新建；第二新建和改造维修并存；第三仅有部分是新建，而重点是转为维修改造。但是在过去很长一段时间里，人们都对建筑材料存在着一种误解，认为其耐用性非常强，因而没必要检测或鉴定；直至20世纪60年代末西方国家陆续出现不少由建筑物损坏而产生的事故，经过调查发现，其建筑物在建后较短时间内便出现诸如钢筋锈蚀等影响建筑物承载力的问题。由此，建筑物的耐久性和安全性问题，开始引起西方国家的高度重视。建筑物交付使用后，并不意味着可靠性工程的完结。经过大量的检测和鉴定，他们发现每年光花在建筑结构维修上的费用令人无法想象。进入20世纪70年代，建筑鉴定、维修行业的发展速度开始加快，各国相应地加大了建筑物鉴定、维修的投资比例，行业规模迅速扩大。有资料表明，其建筑检测鉴定行业也
